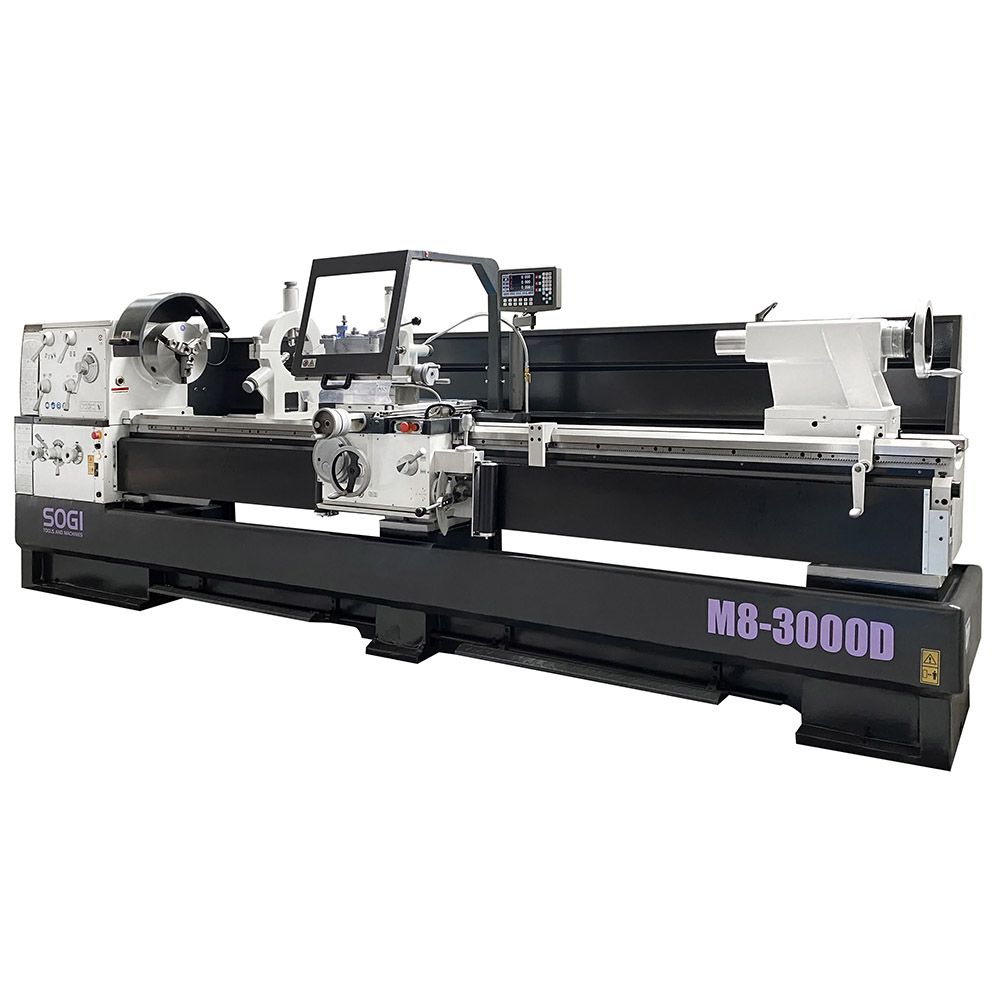

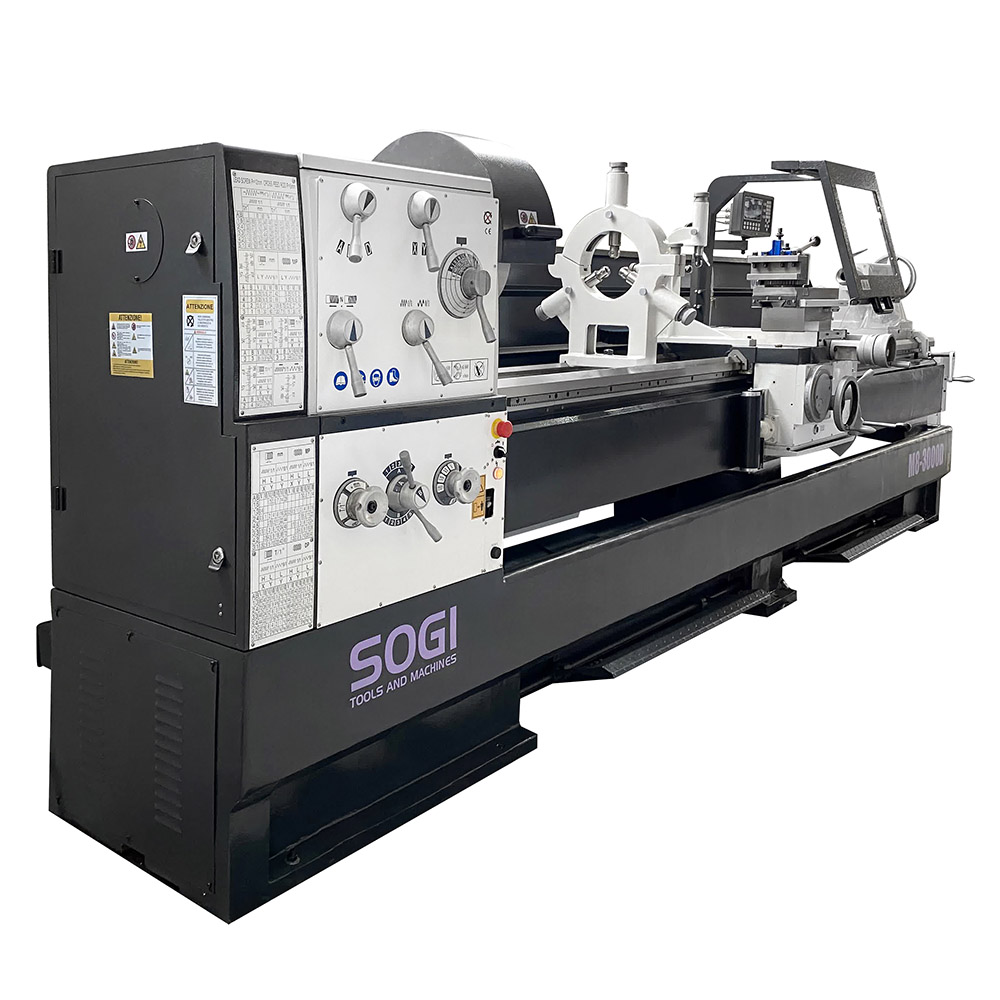

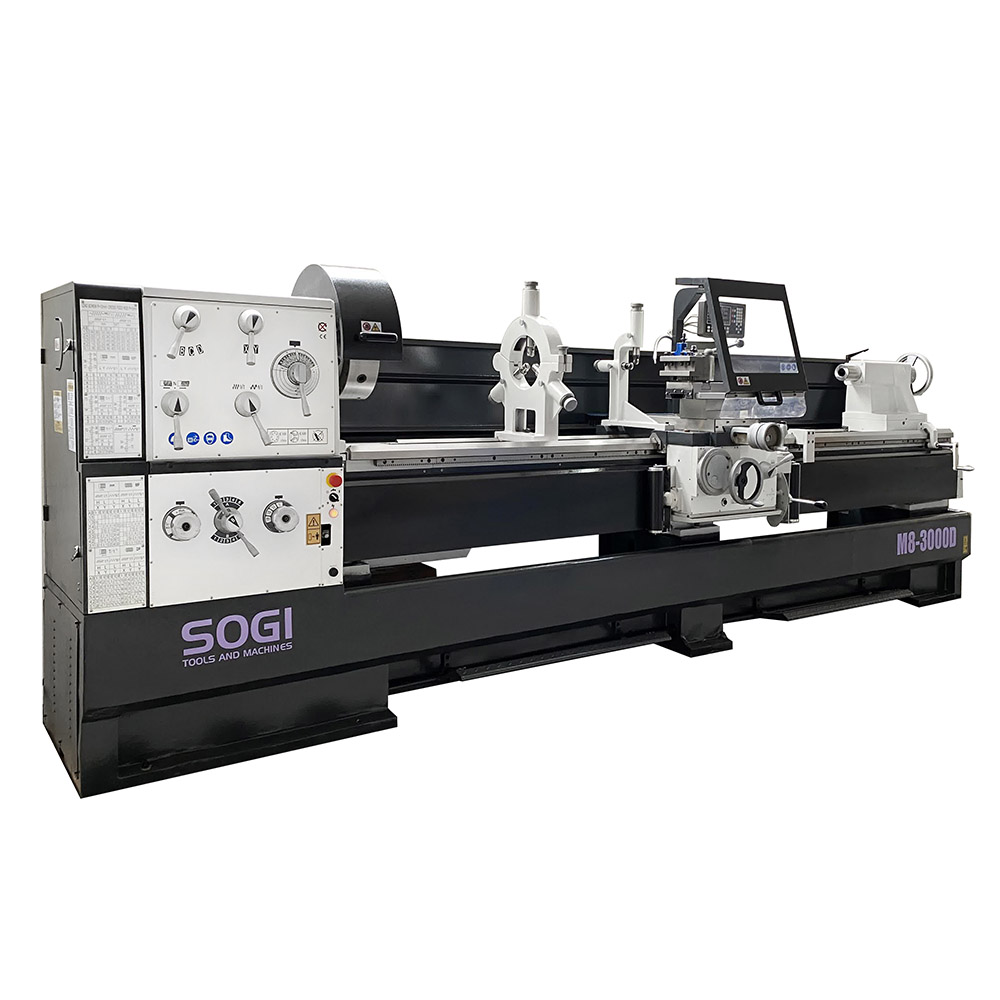

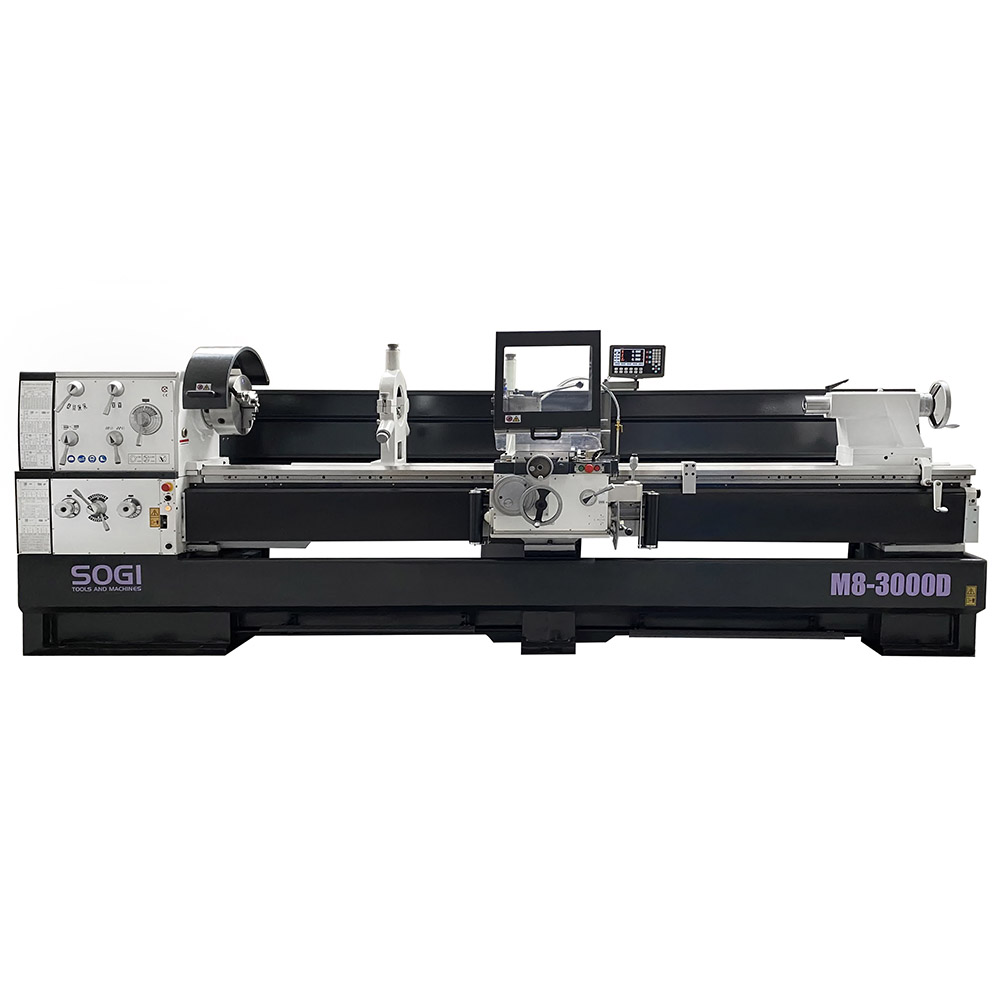

Tornio parallelo professionale SOGI M8-3000D - 360 x 3000 mm - Pb 105 mm - visualizzato 3 assi con rapidi + accessori

800SGI0824 SOGI

31567,50 (iva esclusa)
1

Descrizione

Il tornio parallelo SOGI M8-3000D è una macchina utensile professionale, dalle linee tradizionali, progettata per la lavorazione di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

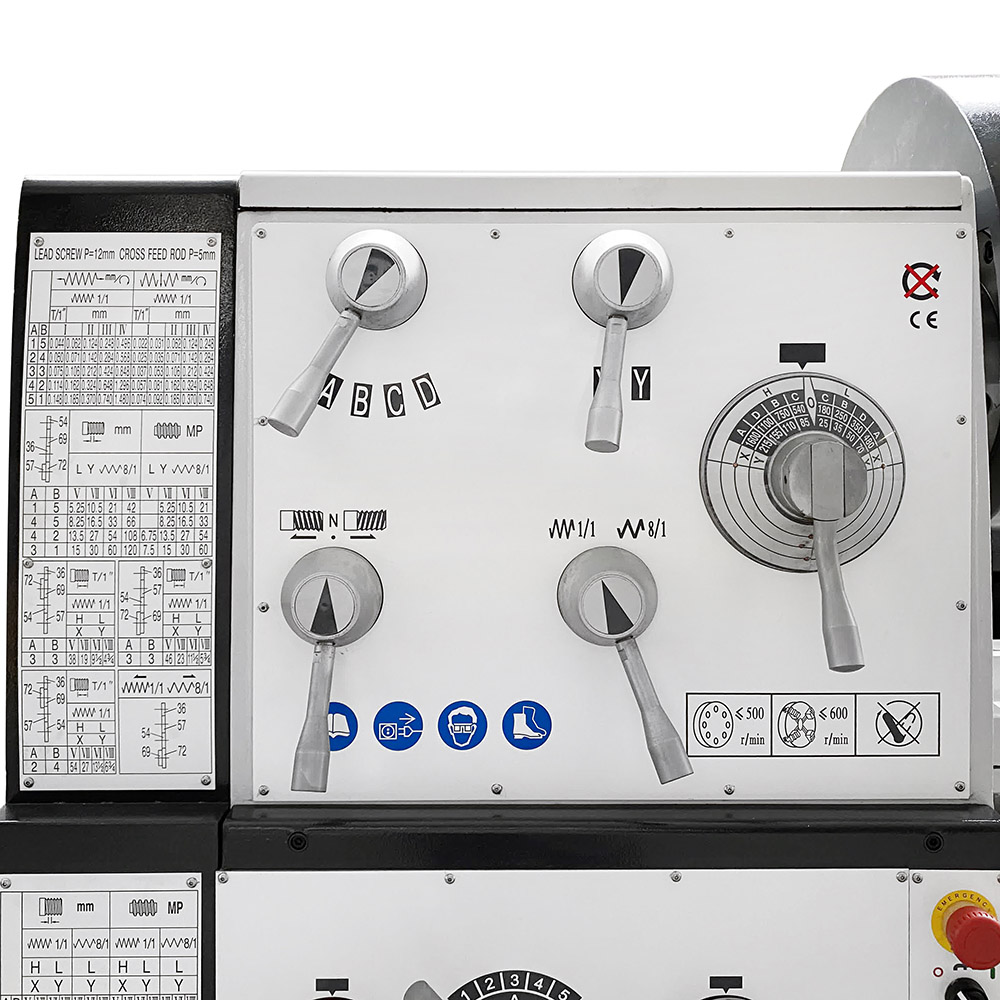

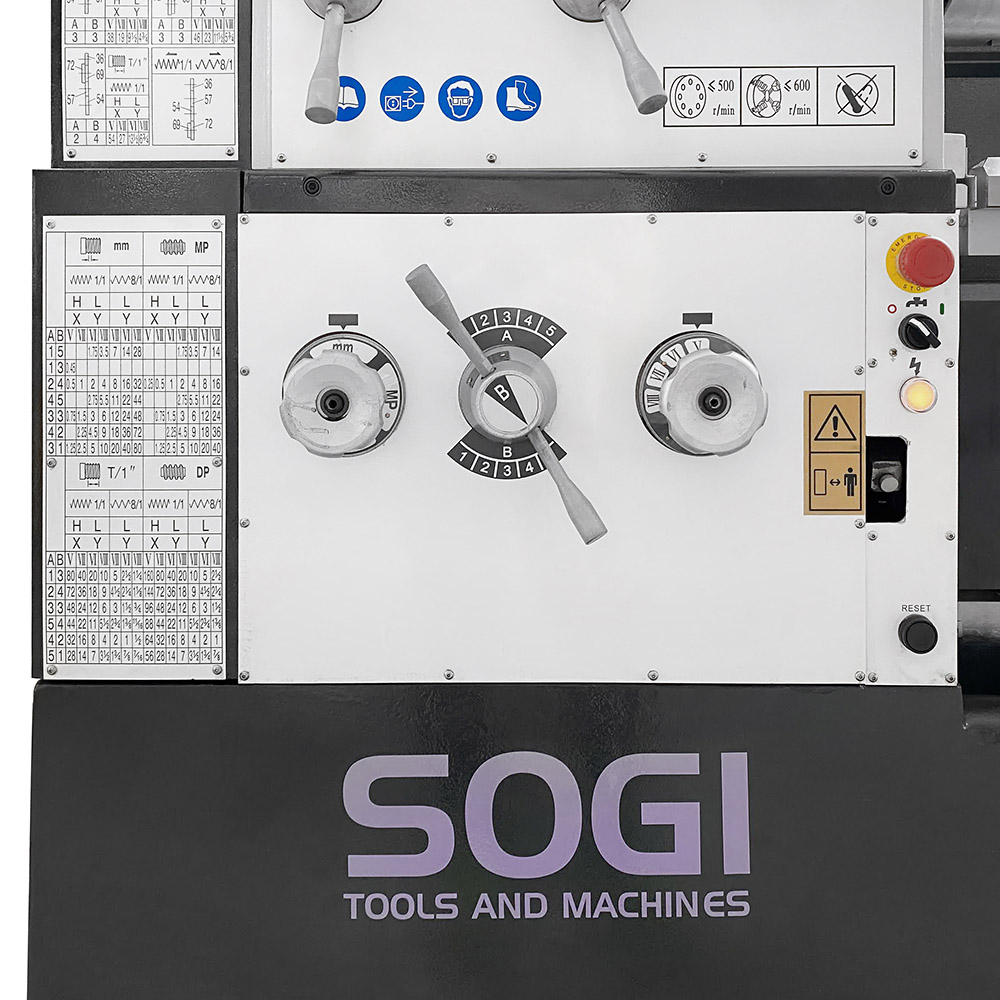

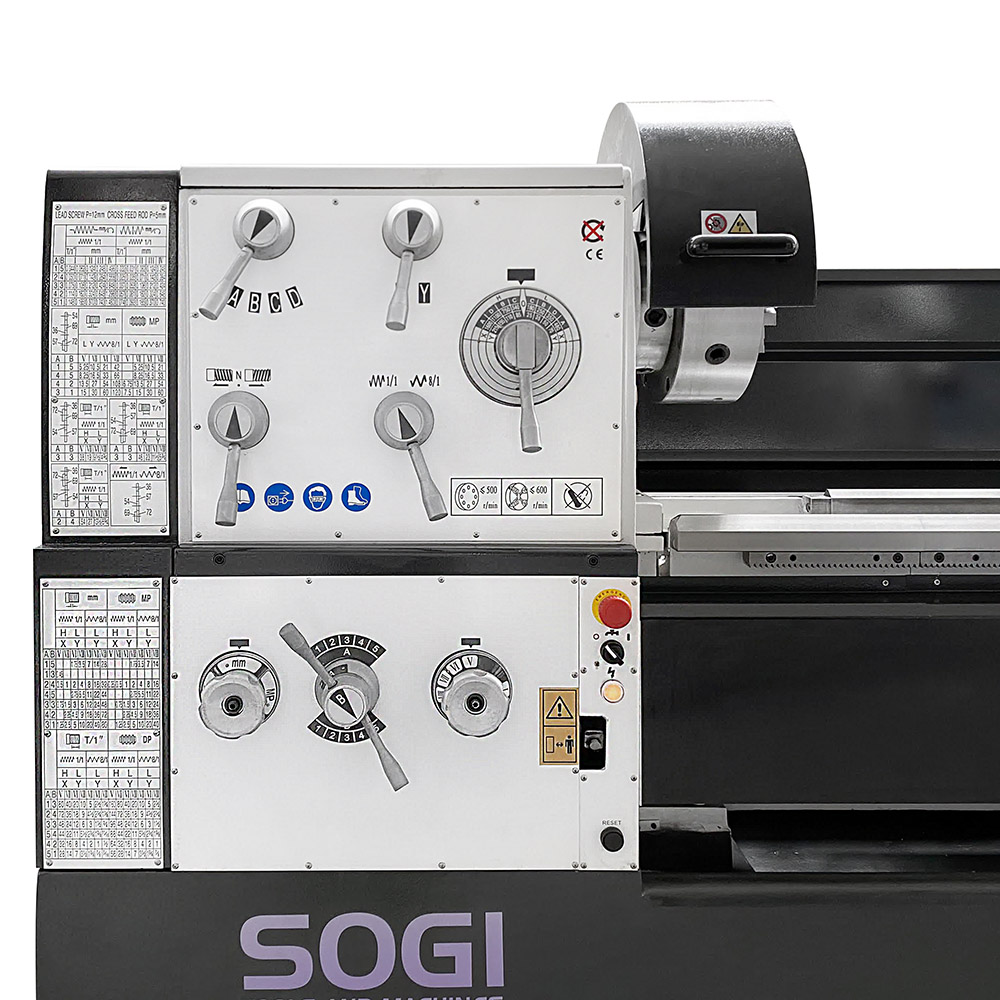

Il tornio per metalli SOGI M8-3000D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

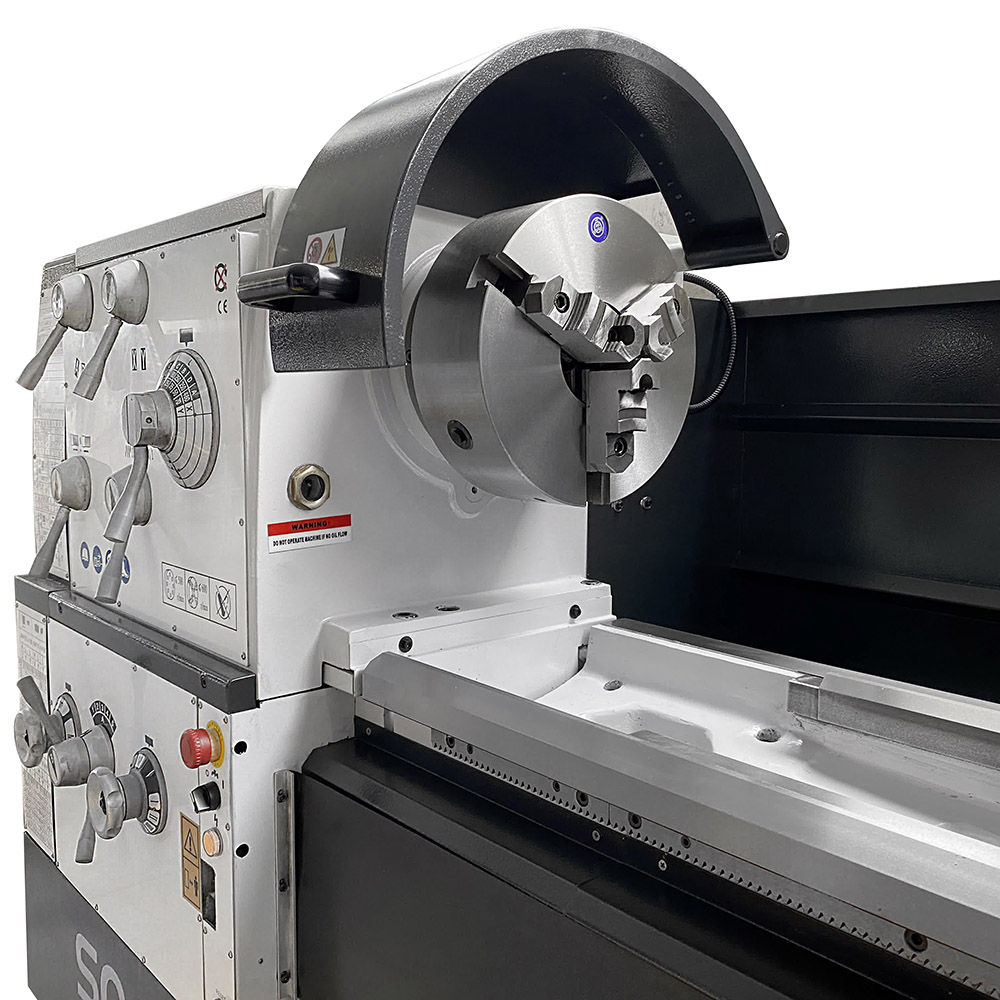

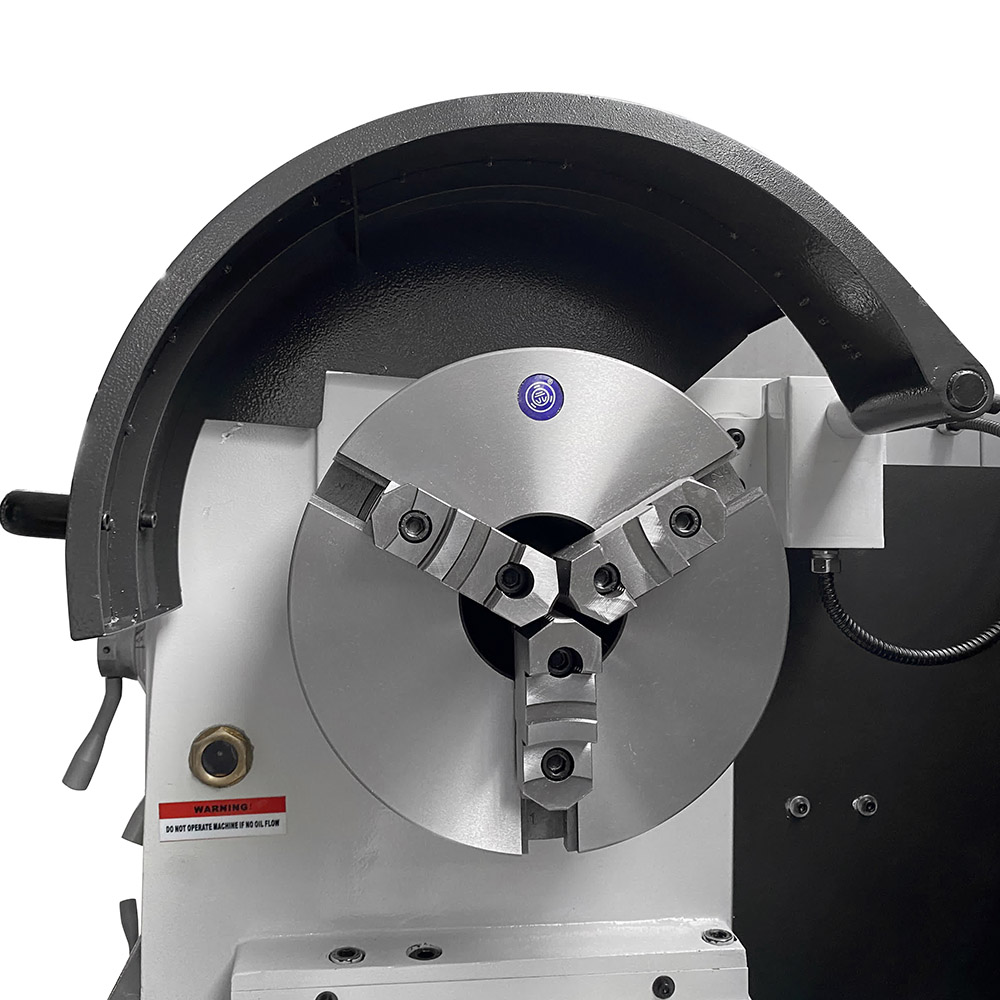

Il mandrino, autocentrante a 3+3+3 griffe, ha un diametro di Ø 315 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. L'albero mandrino è montato su cuscinetti a rulli conici di alta qualità ed è in bagno d'olio. Il mandrino è azionato da un motore asincrono trifase robusto ed affidabile.

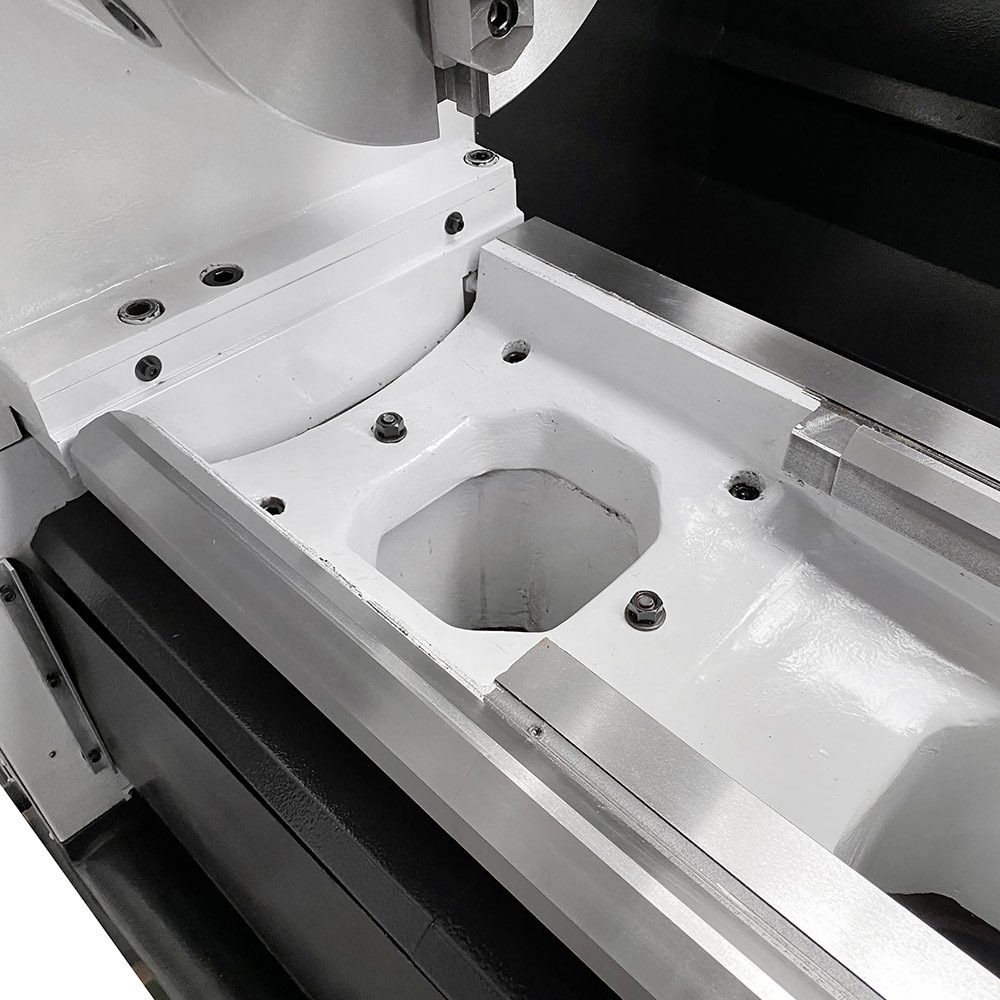

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici. Le barre di avanzamento e la vite madre longitudinale sono protette da una coppia di rulli auto-avvolgenti in materiale antistrappo e antiolio.

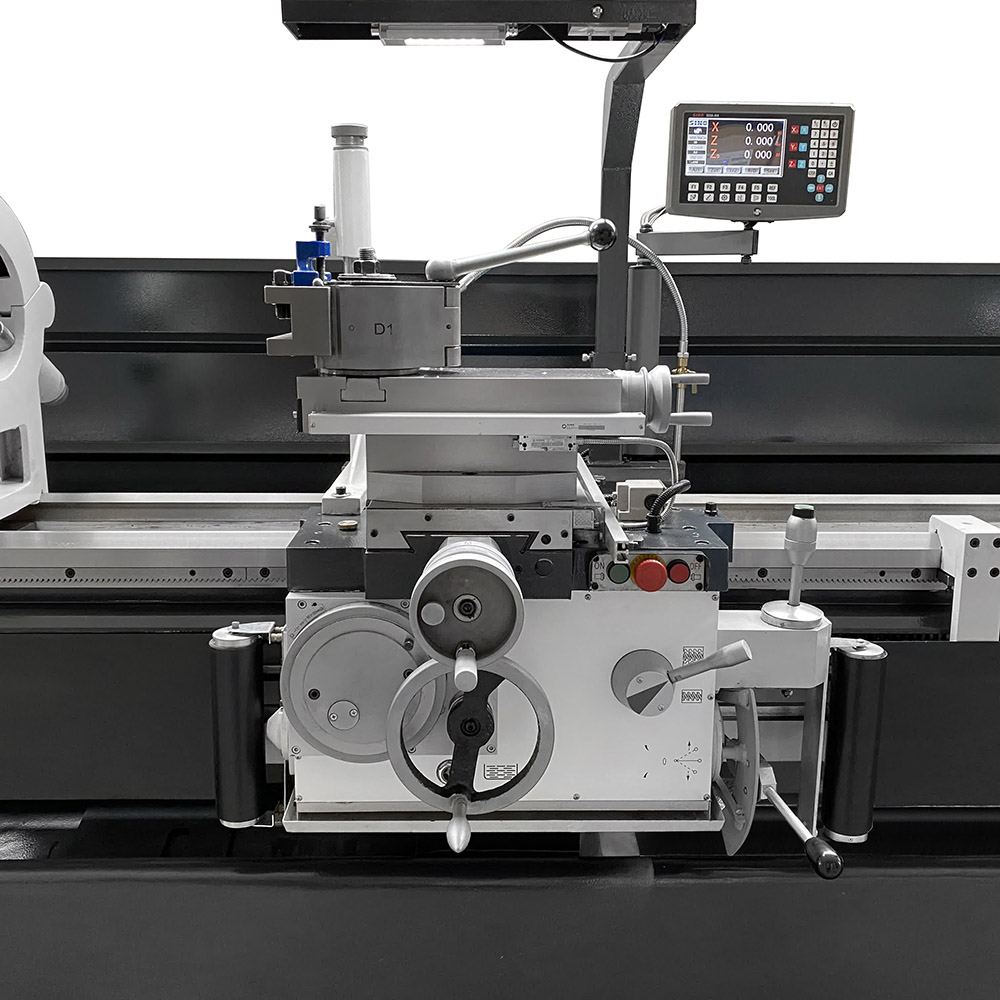

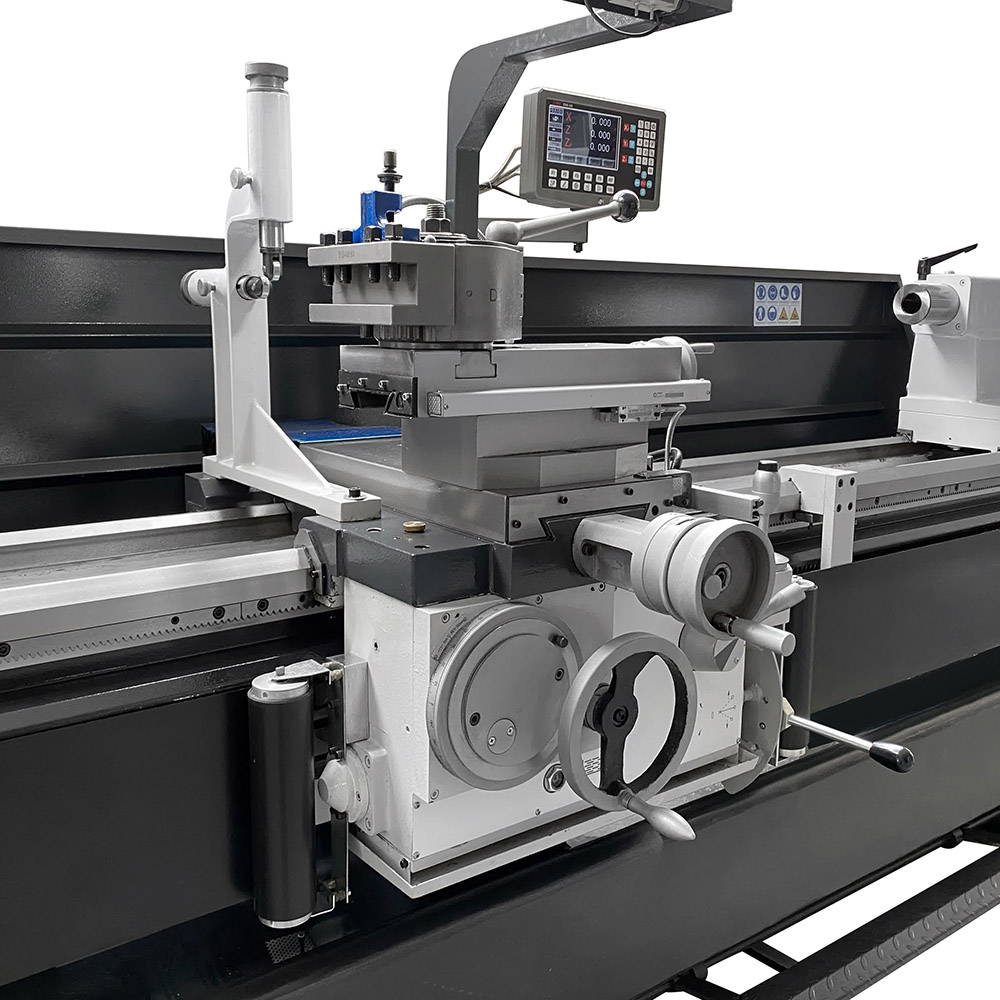

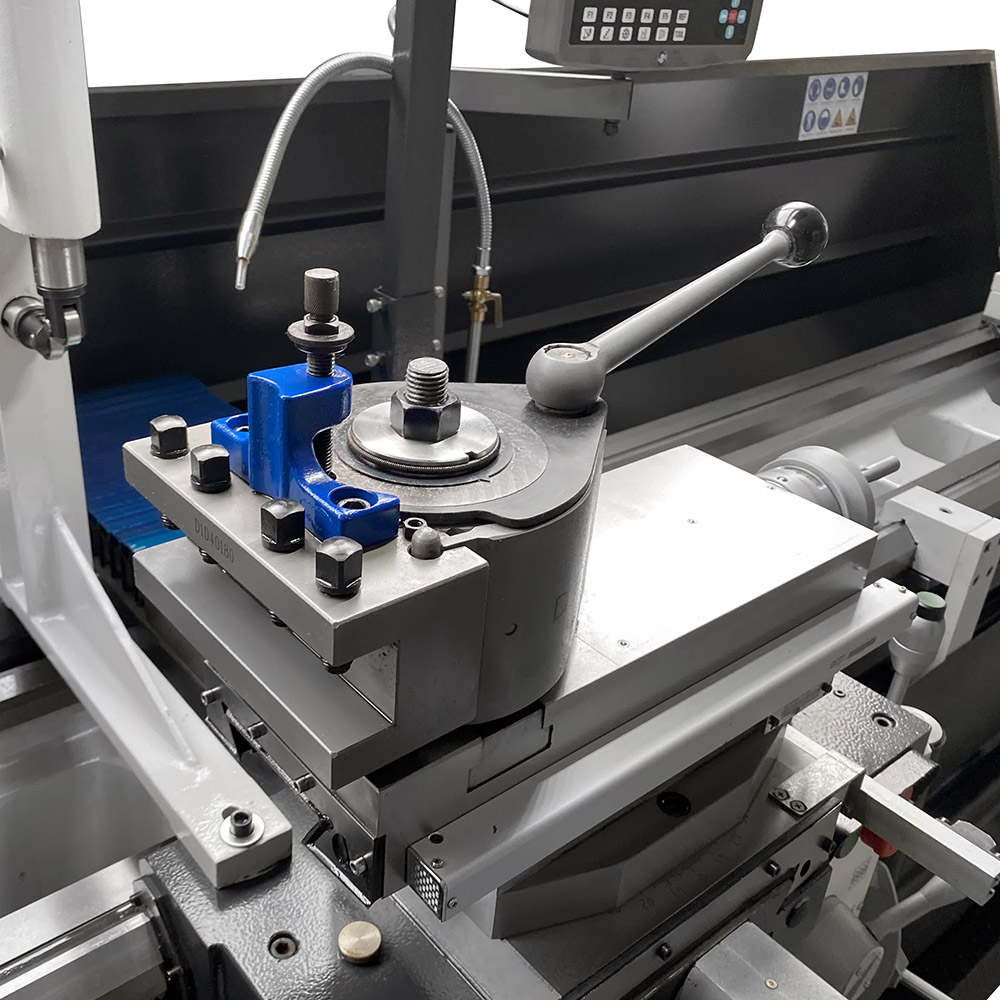

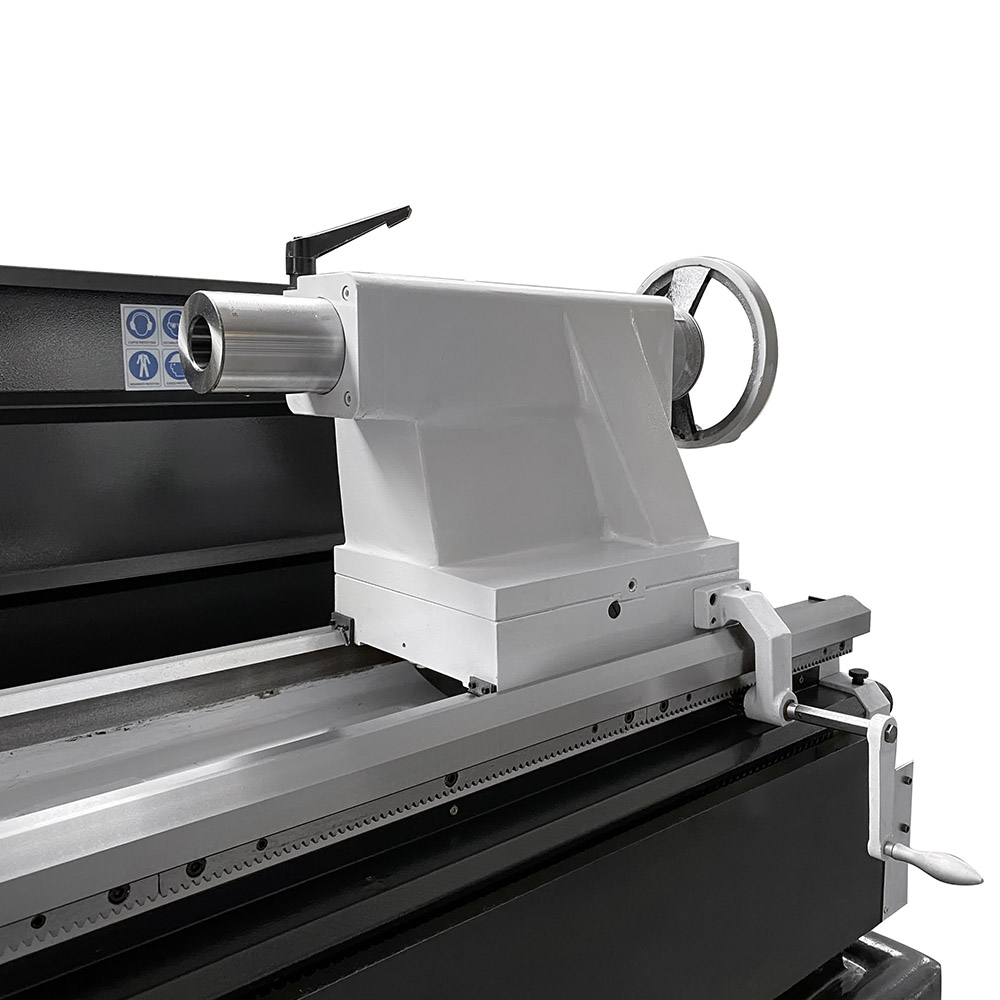

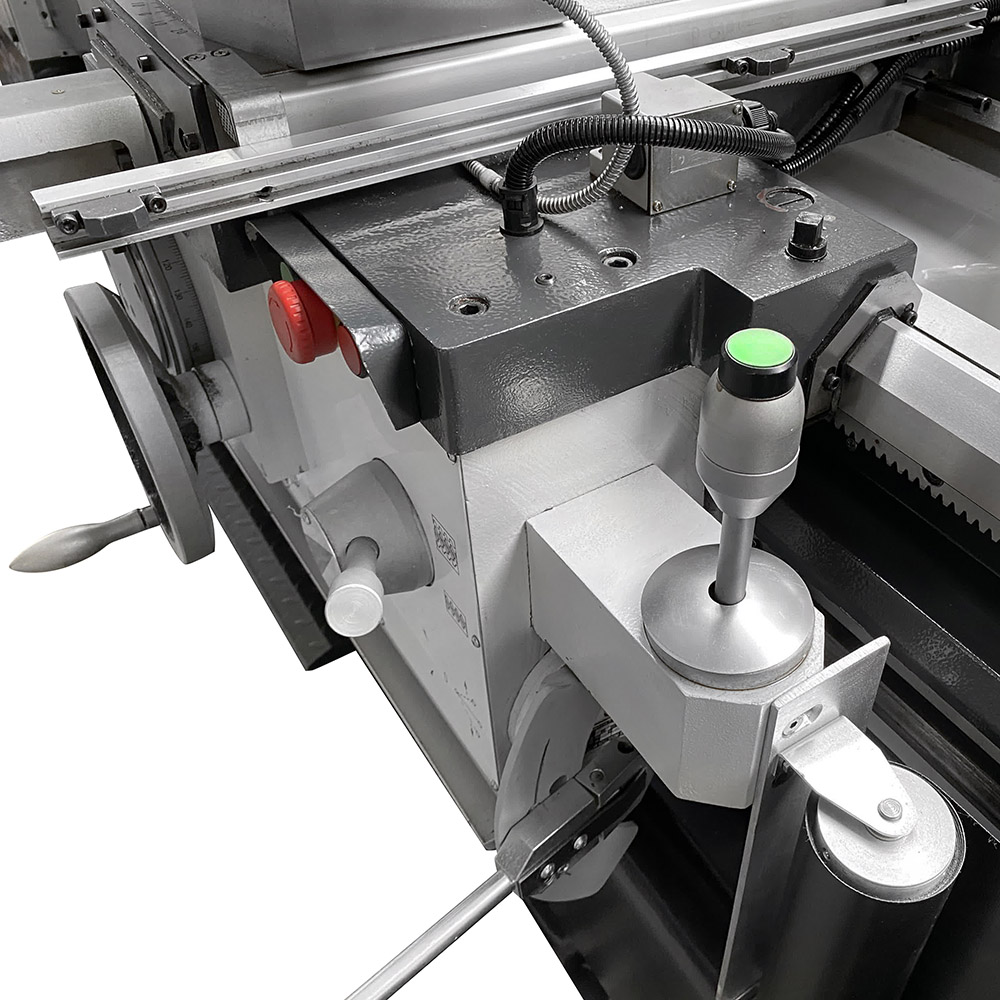

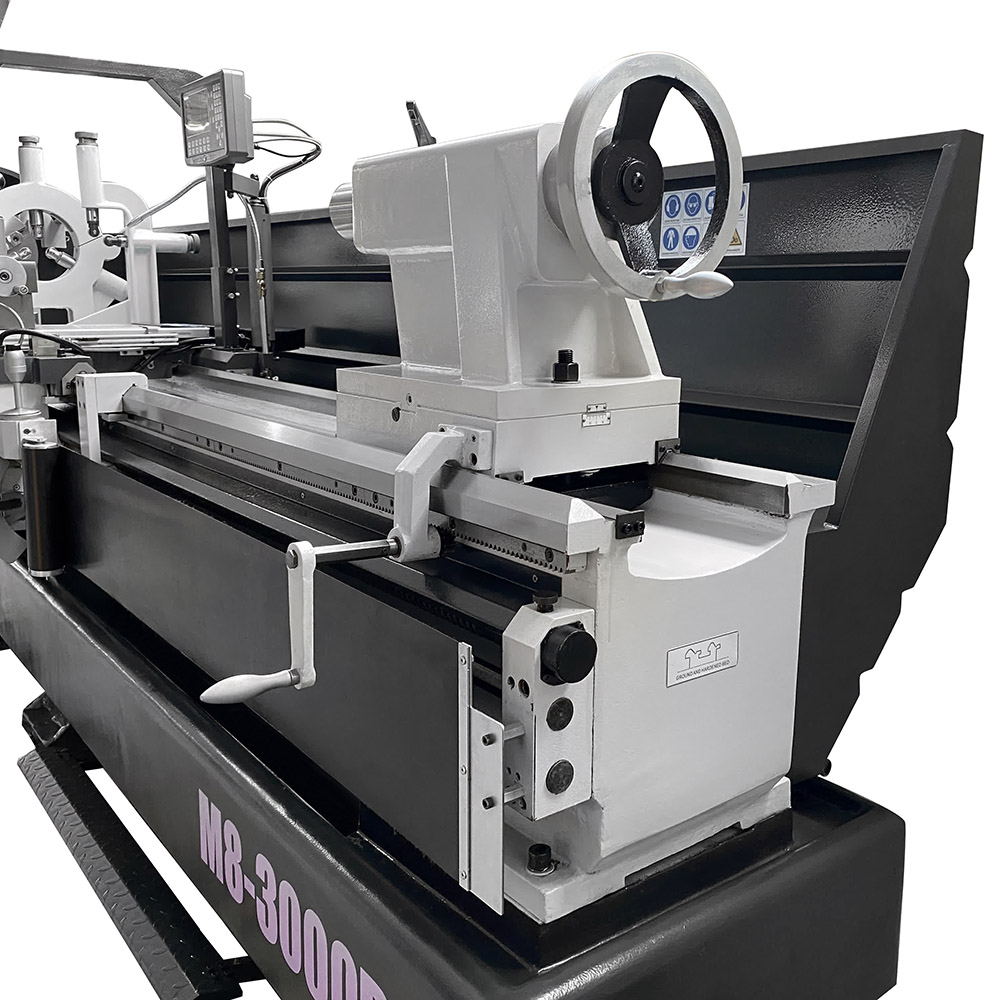

Il tornio industriale SOGI M8-3000D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione: un joystick progettato ad hoc comanda l’avanzamento di lavoro/rapido del carro e della slitta trasversale. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta Multifix a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino e può ospitare utensili fino a 30 mm.

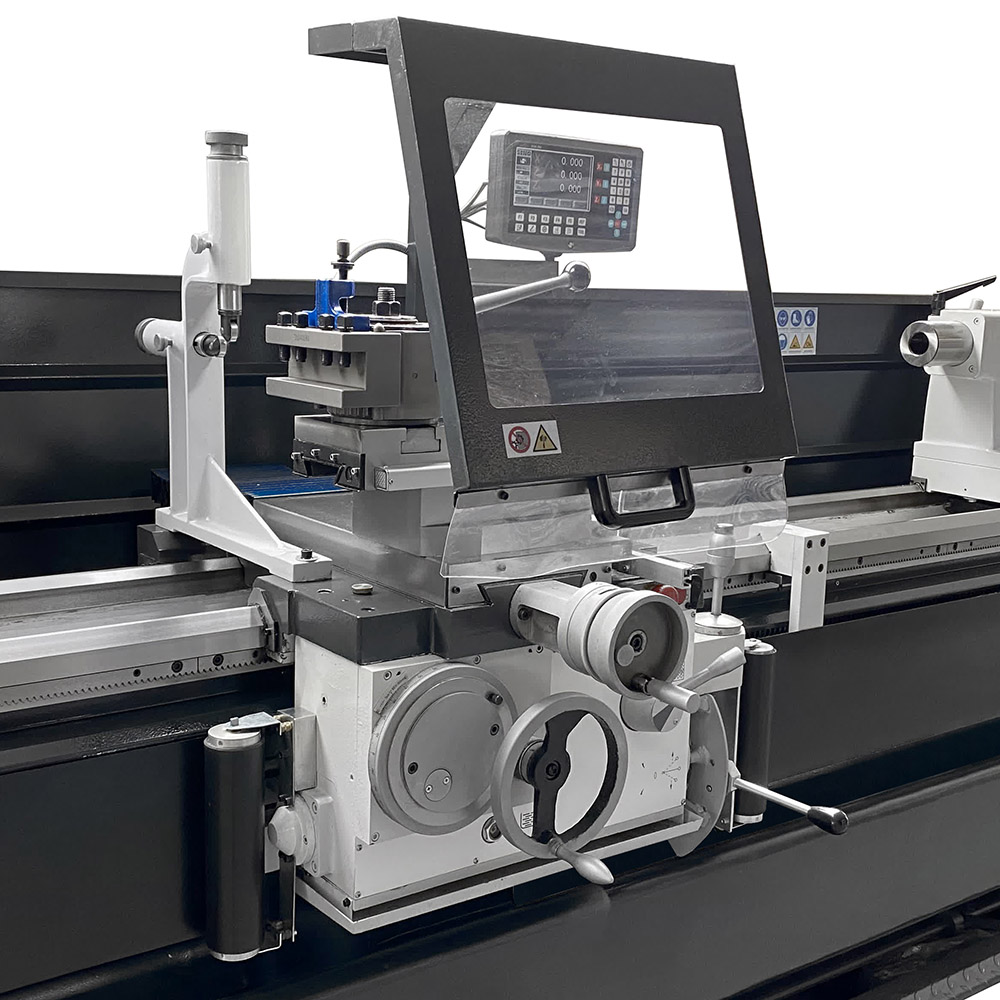

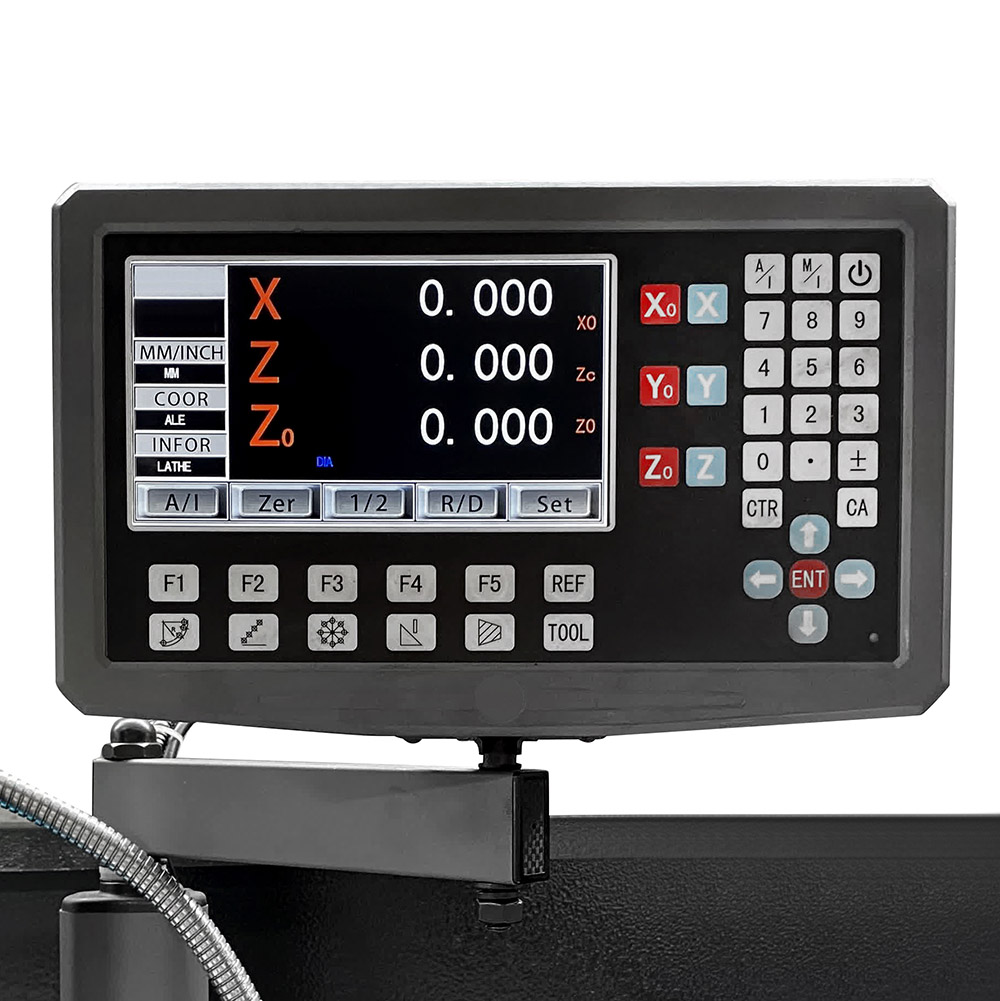

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED.

Sempre di serie, il tornio meccanico professionale SOGI M8-3000D è fornito di basamento di appoggio in ghisa. Presente anche un sistema di lubrificazione guide di scorrimento centralizzato.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche del tornio SOGI M8-3000D

  • Distanza tra le punte: 3000 mm
  • Altezza delle punte: 360 mm
  • Diametro massimo tornibile sul banco: Ø 720 mm
  • Diametro massimo tornibile sul carro: Ø 440 mm
  • Diametro massimo tornibile senza tassello: Ø 900 mm
  • Larghezza banco: 400 mm
  • Passaggio barra: Ø 105 mm
  • Diametro mandrino (autocentrante 3+3+3): Ø 315 mm
  • Attacco mandrino: Camlock D1-8"
  • Cono mandrino: CM5
  • Cono cannotto contropunta: CM5
  • Corsa cannotto contropunta: 235 mm
  • Tipologia torretta portautensile: A cambio rapido (Multifix)
  • Sezione massima utensile torretta: 30x30 mm
  • Avanzamenti trasversali (n° 25): 0.022 ÷ 0.740 mm/giro
  • Avanzamenti longitudinali (n° 25): 0.044 ÷ 1.480 mm/giro
  • Filettature Metriche (n° 54): 0.45 ÷ 120 mm
  • Filettature Whitworth (n° 54): 7/16 ÷ 80 TPI
  • Filettature Diametral Pitches (n° 42): 7/8 ÷ 160 DP
  • Filettature Module Pitches (n° 46): 0.25 ÷ 60 MP
  • Potenza motore principale: 7.5 kW
  • Potenza motore rapidi: 250 W
  • Potenza pompa emulsivo: 90 W
  • Numero velocità mandrino: 16
  • Range velocità mandrino: 25 ÷ 1600 giri/min
  • Corsa slitta trasversale: 315 mm
  • Corsa carrellino portautensili: 235 mm
  • Potenza nominale macchina: 7.9 kW
  • Tensione/frequenza: 400 V/50 Hz
  • Peso netto approssimativo: 3850 kg
  • Dimensioni di ingombro (L x P x H): 4700 x 1300 x 1700 mm

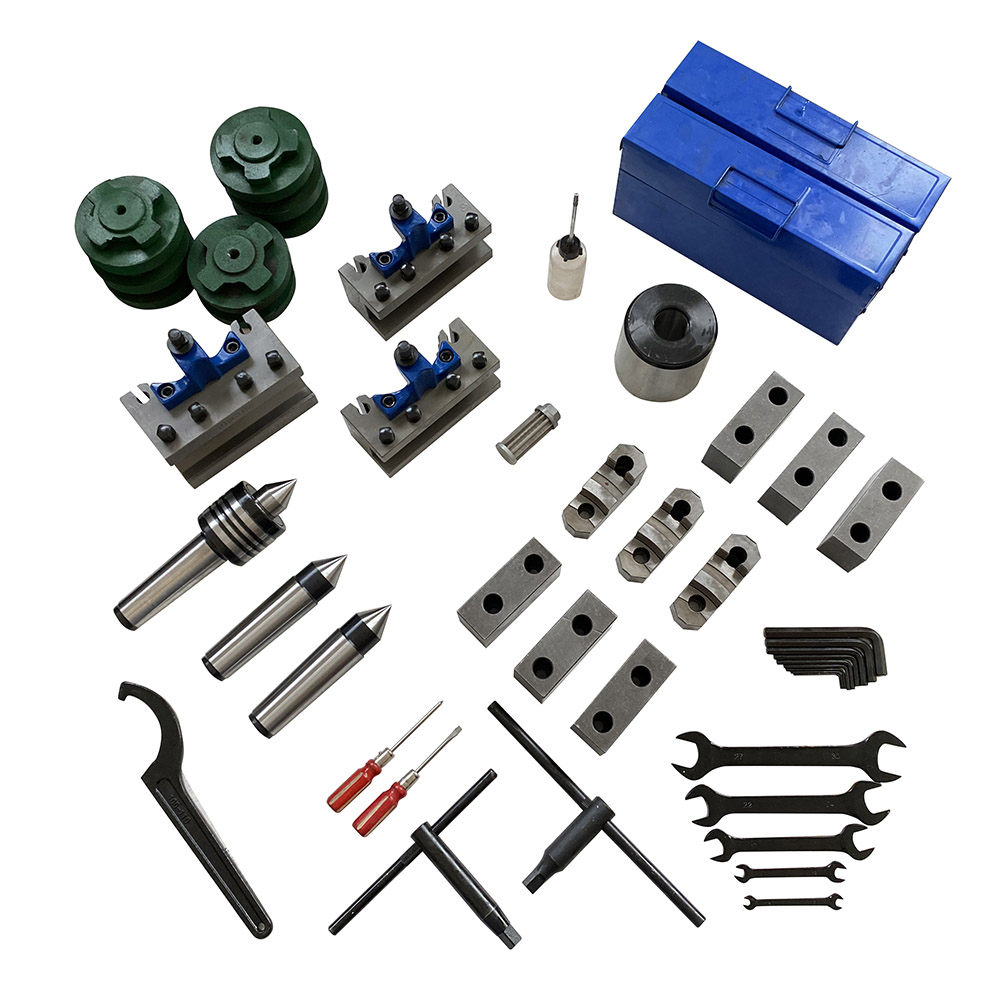

In dotazione

  • N° 1 mandrino autocentrante 3+3+3 griffe, Ø 315 mm

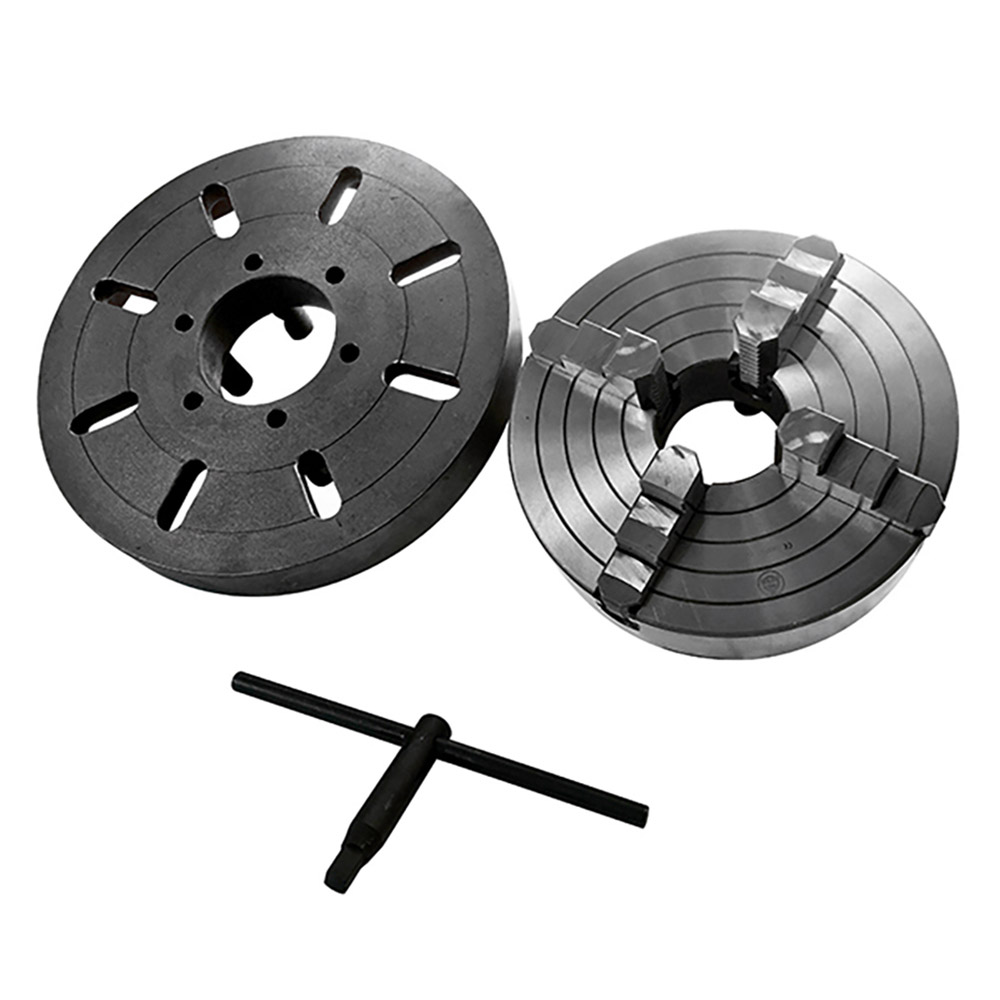

  • N° 1 mandrino 4 griffe indipendenti Ø 400 mm
  • N° 1 flangia per mandrino Ø 450 mm
  • N° 1 set di brugole
  • N° 1 set di cacciaviti
  • N° 1 set di chiavi aperte
  • N° 1 chiave a settore
  • N° 2 chiavi per mandrini
  • N° 1 chiave per serraggio utensili
  • N° 1 bussola di riduzione
  • N° 2 contropunte fisse
  • N° 1 contropunta rotante
  • N° 1 set di ingranaggi per filettature
  • N° 1 set di dischi per frizione
  • N° 1 filtro unità di lubrificazione
  • N° 1 oliatore
  • N° 1 set di piedini di livellamento

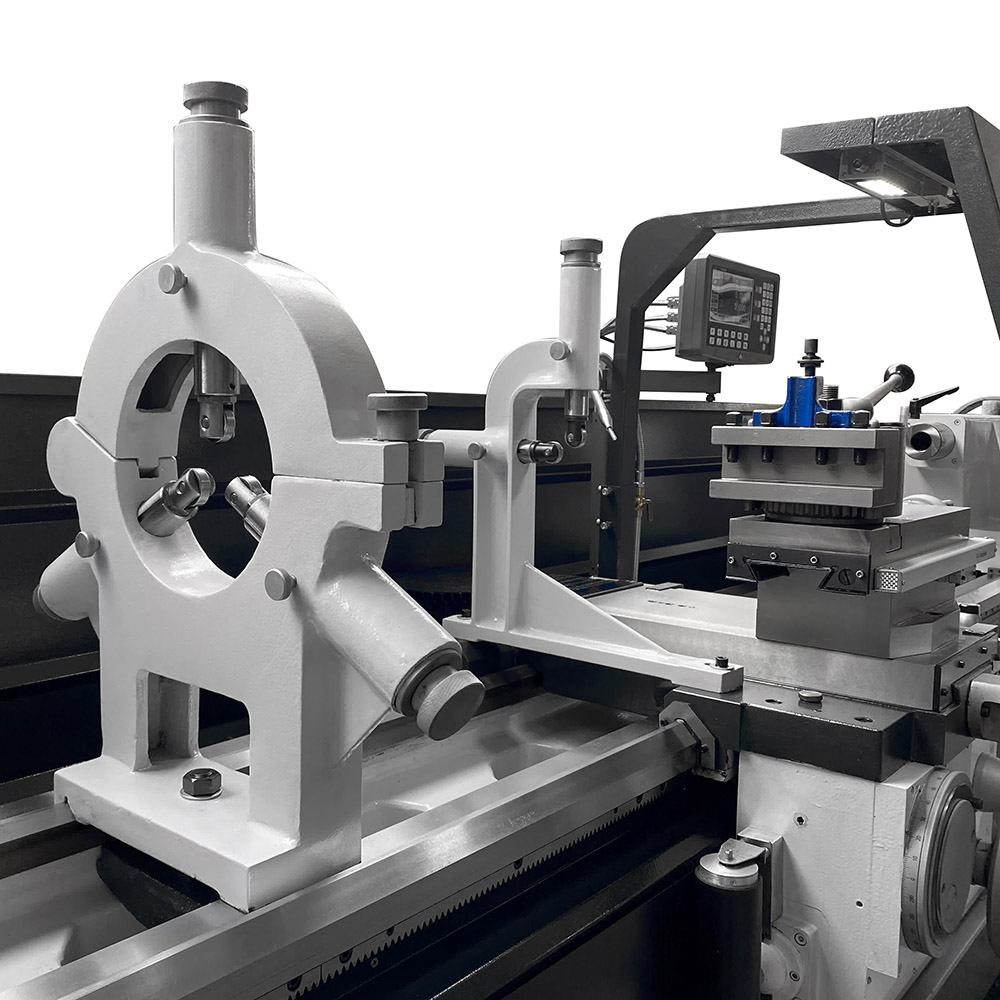

  • N° 2 lunette (1 fissa, 1 mobile)
  • Garanzia: 12 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
