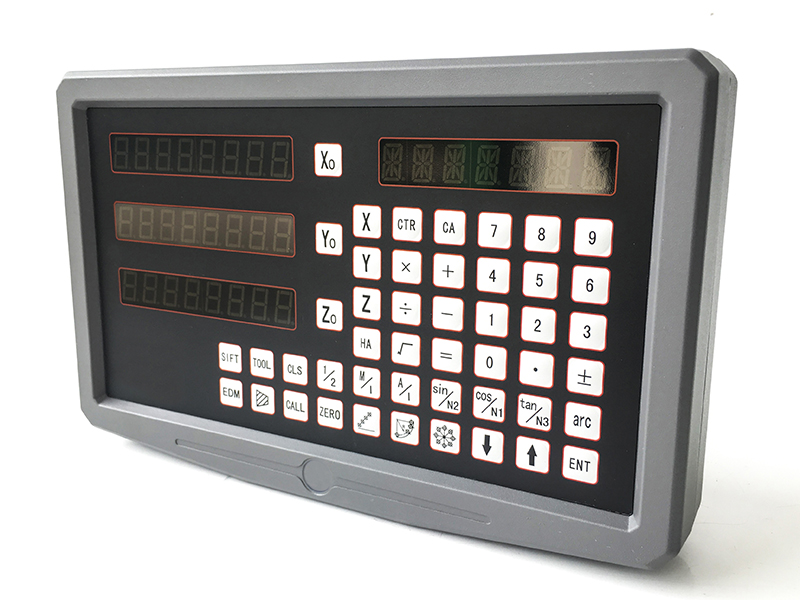

Visualizzatore di quote a 3 assi SOGI VIS-3X per tornio fresa

100SGI1040 SOGI

419,90
1

Descrizione

Il visualizzatore SOGI VIS-3X si può applicare alla maggior parte di macchine utensili (torni orizontali e verticali, frese, rettificatrici, trapani radiali, macchine per elettroerosione EDM, alesatrici, ecc.) e strumentazioni metrologiche (proiettori di profili, durometri, spessimetri, ecc.). Dotato di display ausiliario per l'uso delle funzioni. Con risoluzioni fino a 0,1 µm 0,001 mm.

Caratteristiche tecniche del visualizzatore SOGI VIS-3X

  • Risoluzioni disponibili: 10 - 5 -1 -0,5 - 0,2 - 0,1 µm

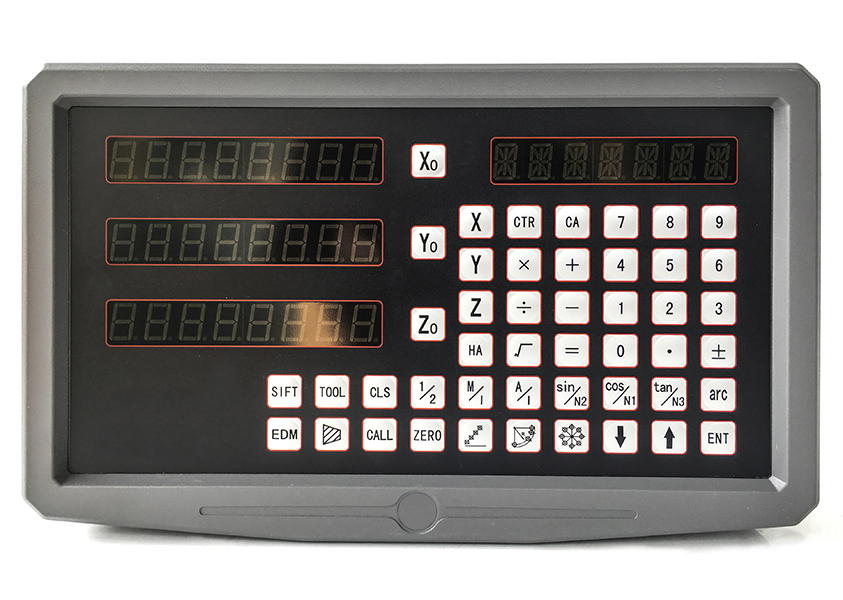

  • Display 7 digit ad alta efficienza h = 14 mm
  • Igresso segnali: 2 onde quadre sfasate di 90° ± 5° + index sincronizzato TTL 5V oppure 12 Vdc
  • Frequenza massima di ingresso: 5 MHz
  • Temperatura di esercizio 0° ÷ 45°C
  • Temperatura di stoccaggio: -30° ÷70°C
  • Umidià relativa: 95% (non condensata)

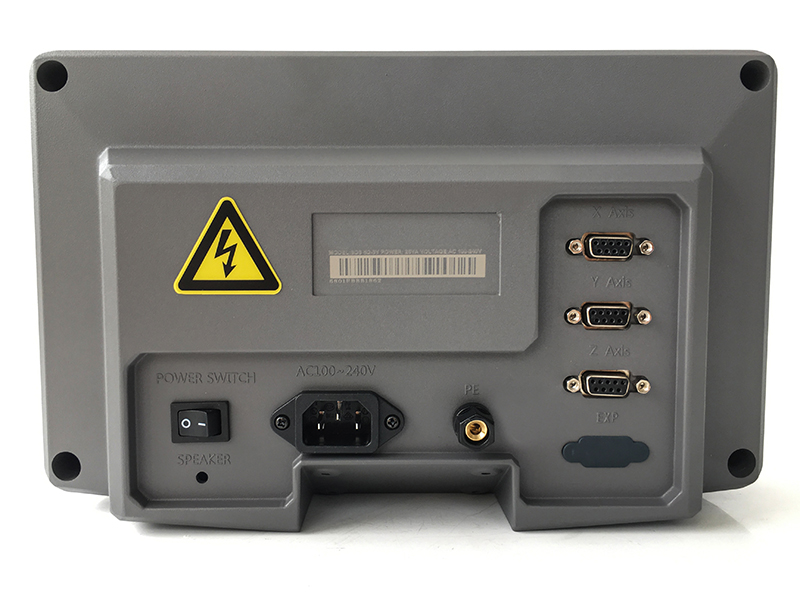

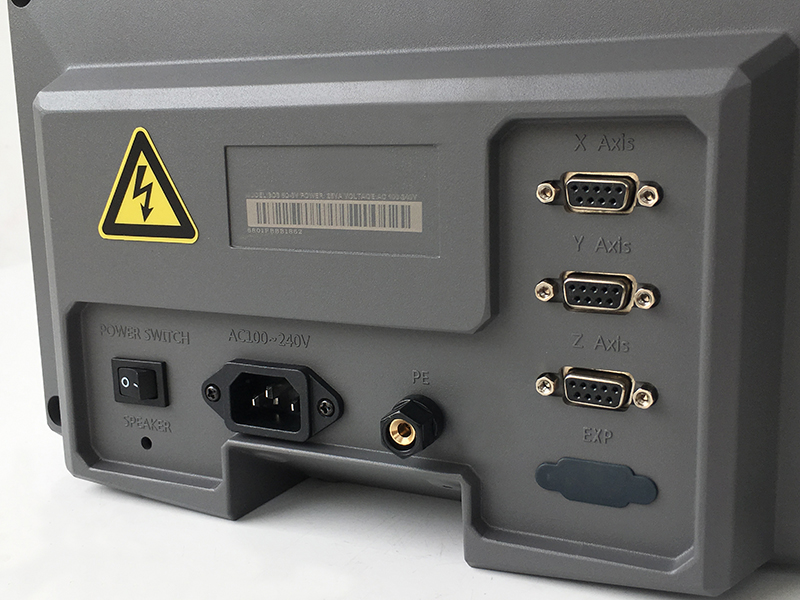

  • Grado di protezione: IP 67 Pannello posteriore IP 42
  • Autotest all'accensione
  • Inversione senso di conteggio
  • Selezione risoluzione tipo macchina
  • Reset / Preset quote
  • Conteggio ABS / INCH
  • Conversione mm/pollici
  • 200 Origini di lavoro
  • Offset 200 utensili
  • Centro pezzo
  • Conversione raggi / diametro
  • Riferimento zero riga
  • Calcolatrice scientifica
  • Lettura assi angolari decimali o sessagesimali
  • Correzione lineare o a segmenti
  • Standby strumento
  • Memoria quote allo spegnimento (batteria tampone)
  • Ciclo di foratura in linea
  • Ciclo di foratura su flangia o arco di CRF
  • Raccordo spigoli
  • Compensazione raggio utensile
  • Somma algebrica assi
  • Misura conicità
  • Filtro vibrazione quote con assi fermi
  • Alimentazione: 220 V 50 Hz
  • Assorbimento:  30 mA max
  • Peso: 2,5 Kg

In dotazione

  • Visualizzatore

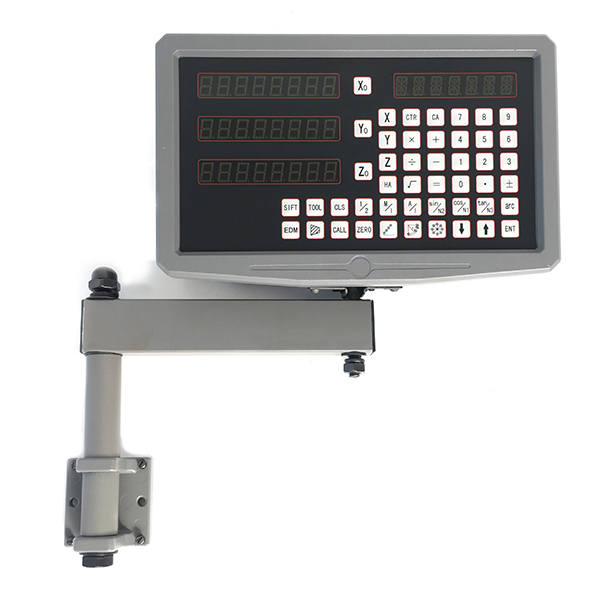

  • Supporto snodato con braccio

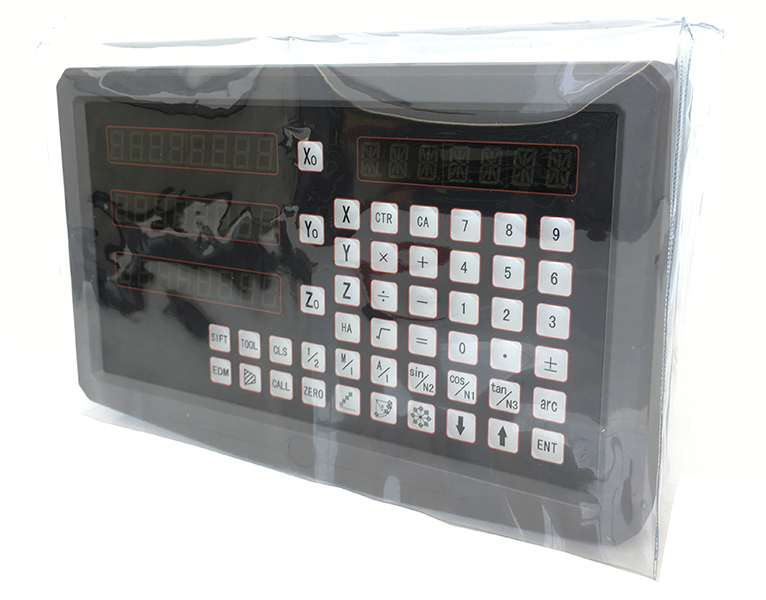

  • Protezione display
  • Cavo alimentazione
