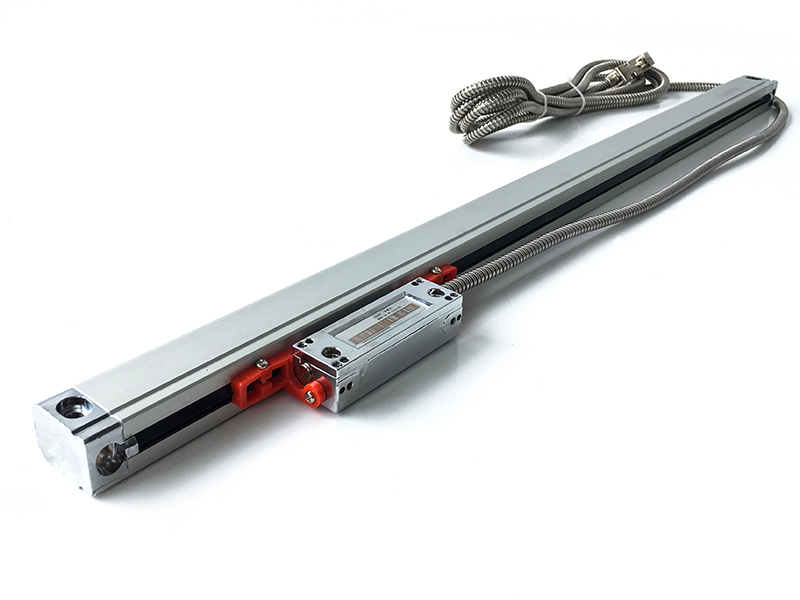

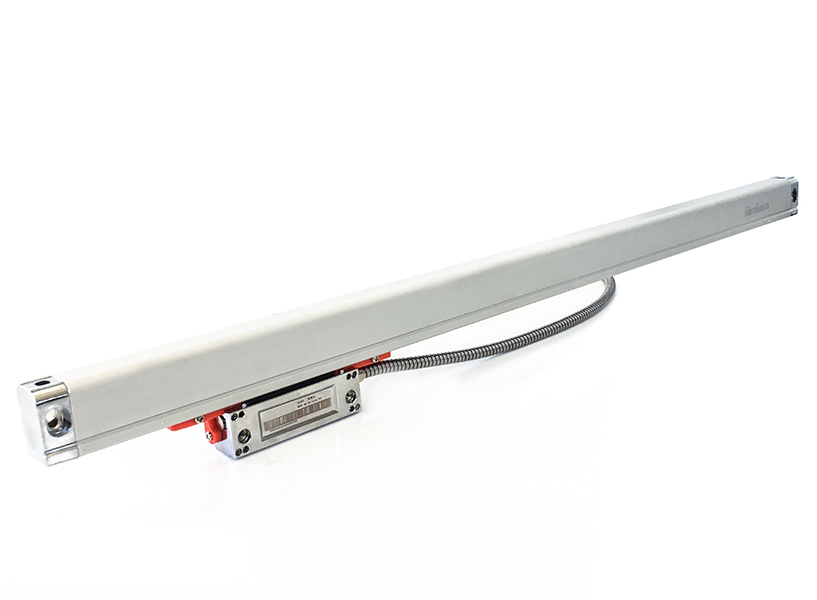

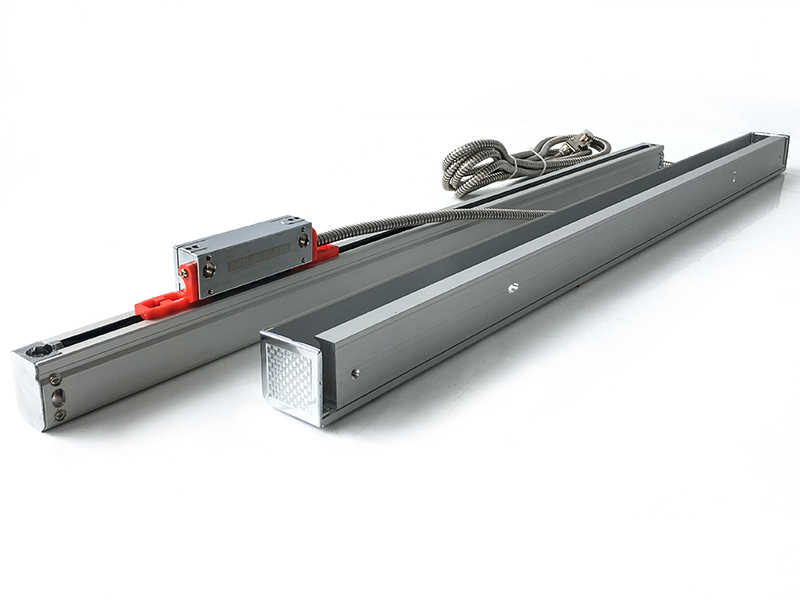

Riga ottica SOGI A500-470 per visualizzatore tornio fresa H5 campo utile 470 mm

La riga SOGI A500-470 si applica alla maggior parte di macchine utensili (torni orizzontali e verticali, frese, rettificatrici, trapani radiali, macchine per elettroerosione EDM, alesatrici, ecc.) e strumentazioni metrologiche (proiettori di profili, durometri, spessimetri, ecc.).

Nei modelli di righe ottiche con lettura a trasparenza, gli emettitori emmettono un fascio infrarosso che passando attraverso un collimatore e una riga di vetro graduata colpisce i fototransistor, creando segnali sinusoidali proporzionati al passo della gradazione.

I segnali vengono quindi elaborati per il visualizzatore. Dimensioni contenute per adattarsi ad ogni applicazione, Prestazioni elevate con risoluzione di 5 micron.

Caratteristiche tecniche della riga SOGI A500-470

• Corsa di misura: 470 mm
• Sezione: 20 x 18 mm
• Risoluzione: 5 µm 0.005 mm

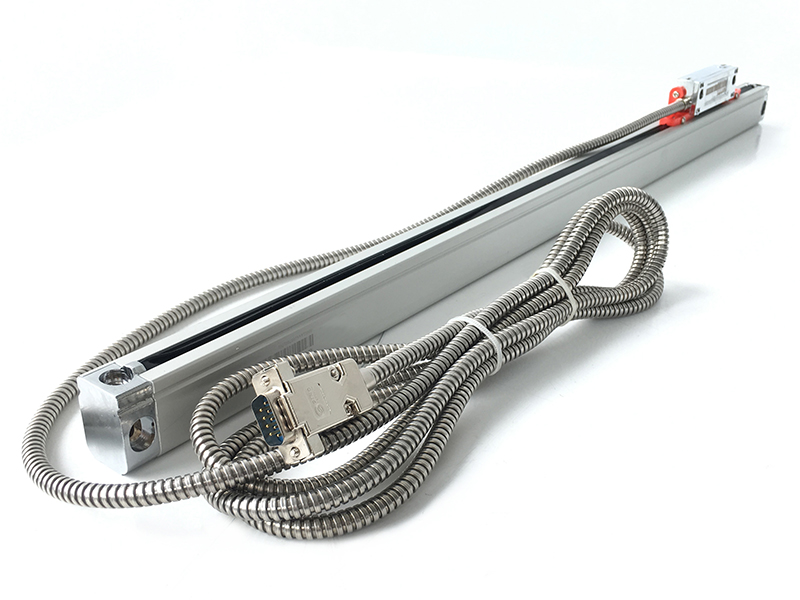

• Lunghezza cavo: 3 m
• Velocità massima: 60 120 m/min
• Voltaggio alimentazione: +5V (±5%) 80mA
• Temperatura di lavoro: 0° ~ 45°C

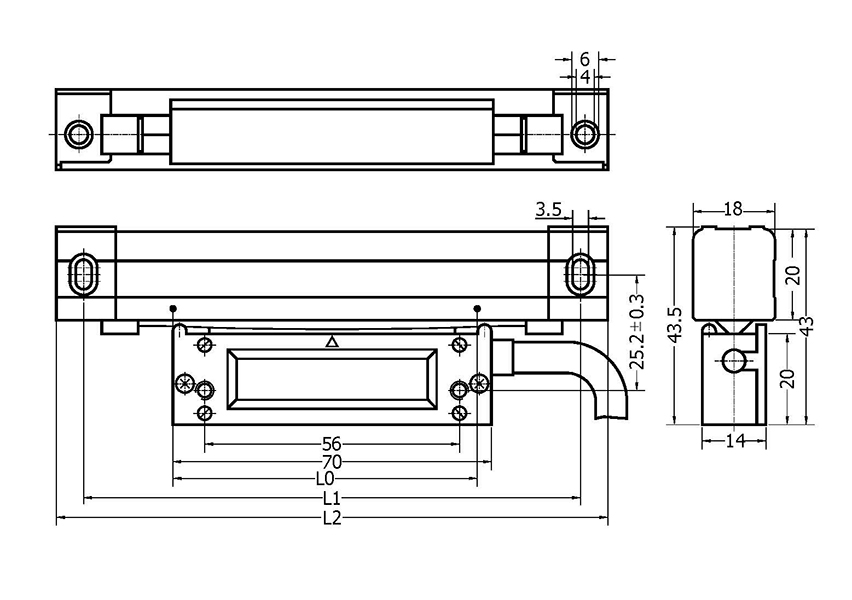

• L0: 470 mm
• L1: 572 mm
• L2: 582 mm
• Peso: 600 g
