Tornio parallelo per metalli SOGI M3-700 - motore Brushless 230 V - Semi-Norton 300x700 mm

800SGI0842 SOGI

4278,00
1

Descrizione

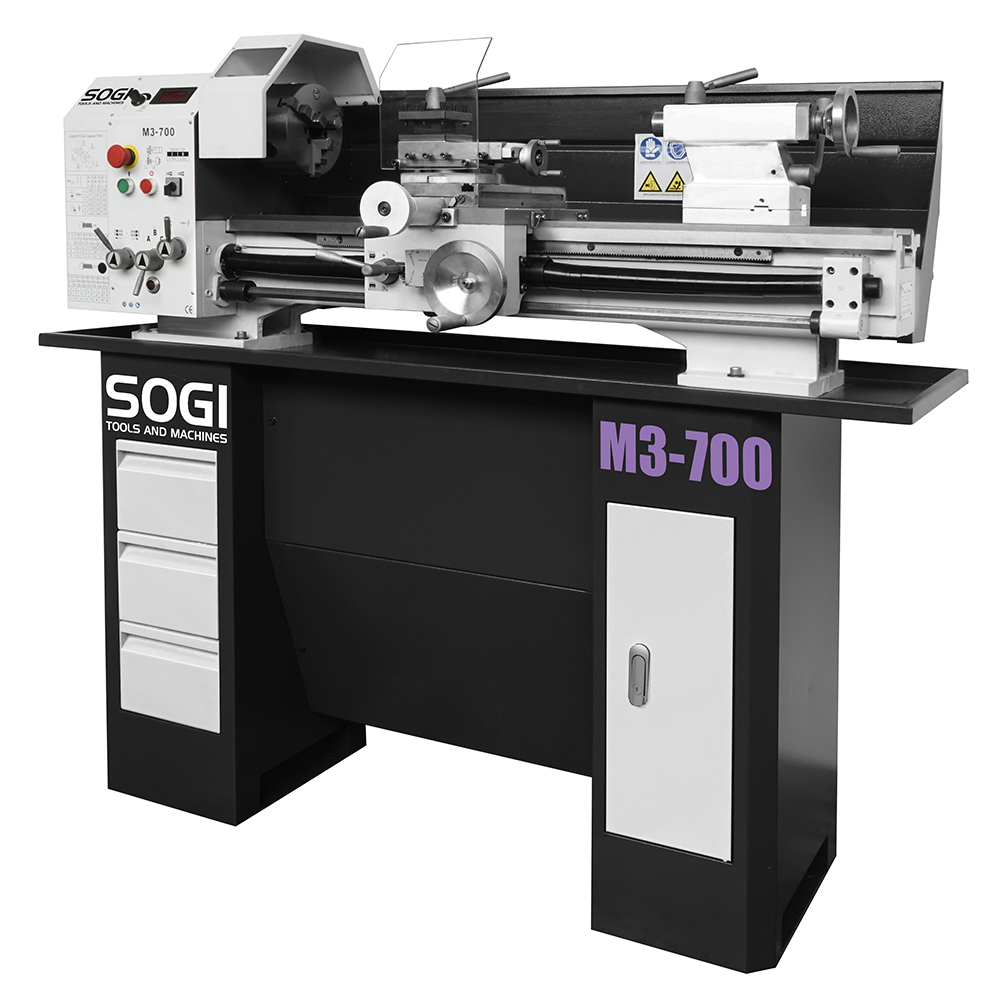

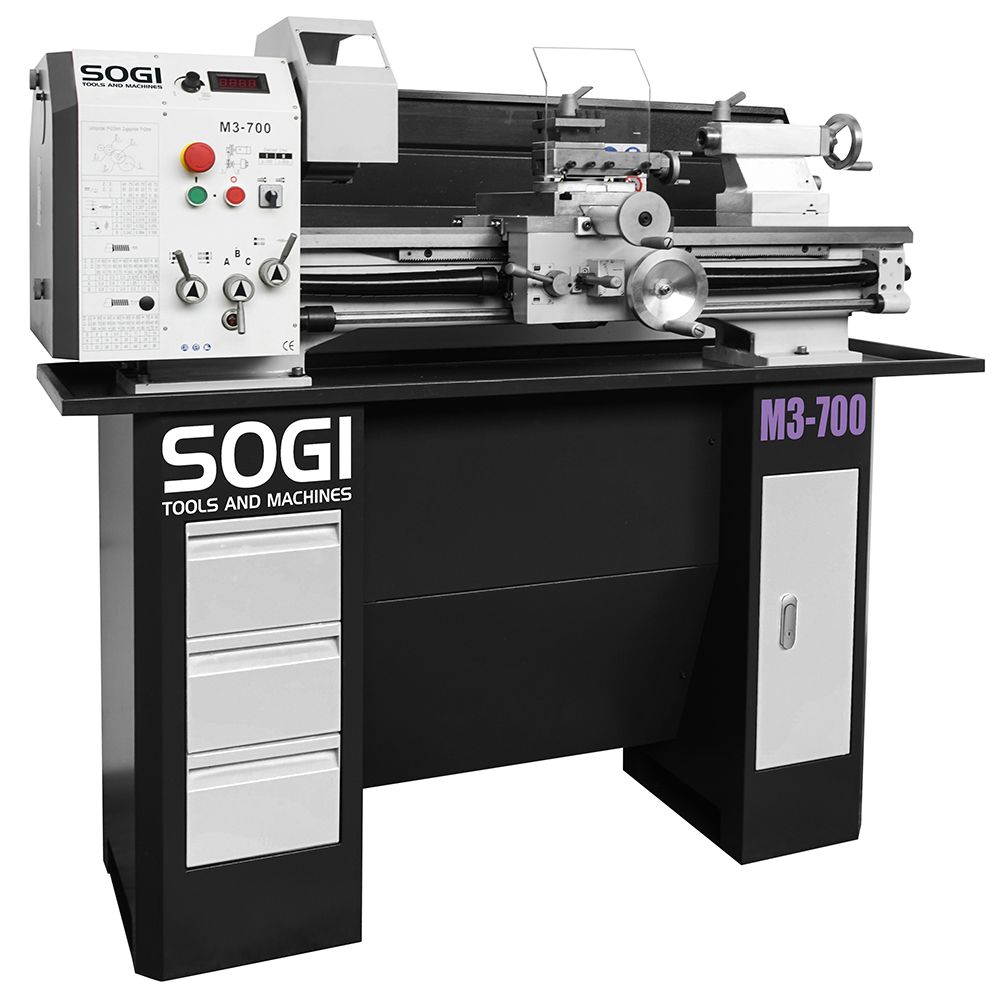

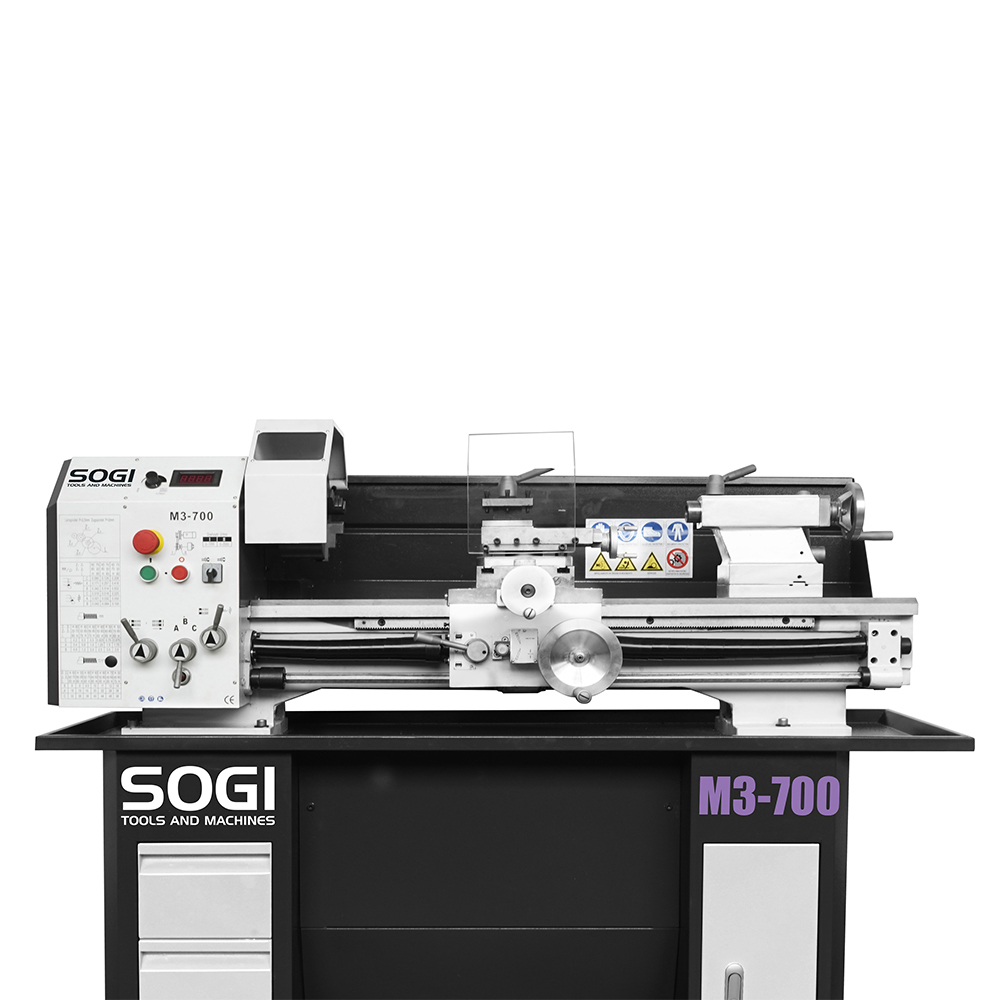

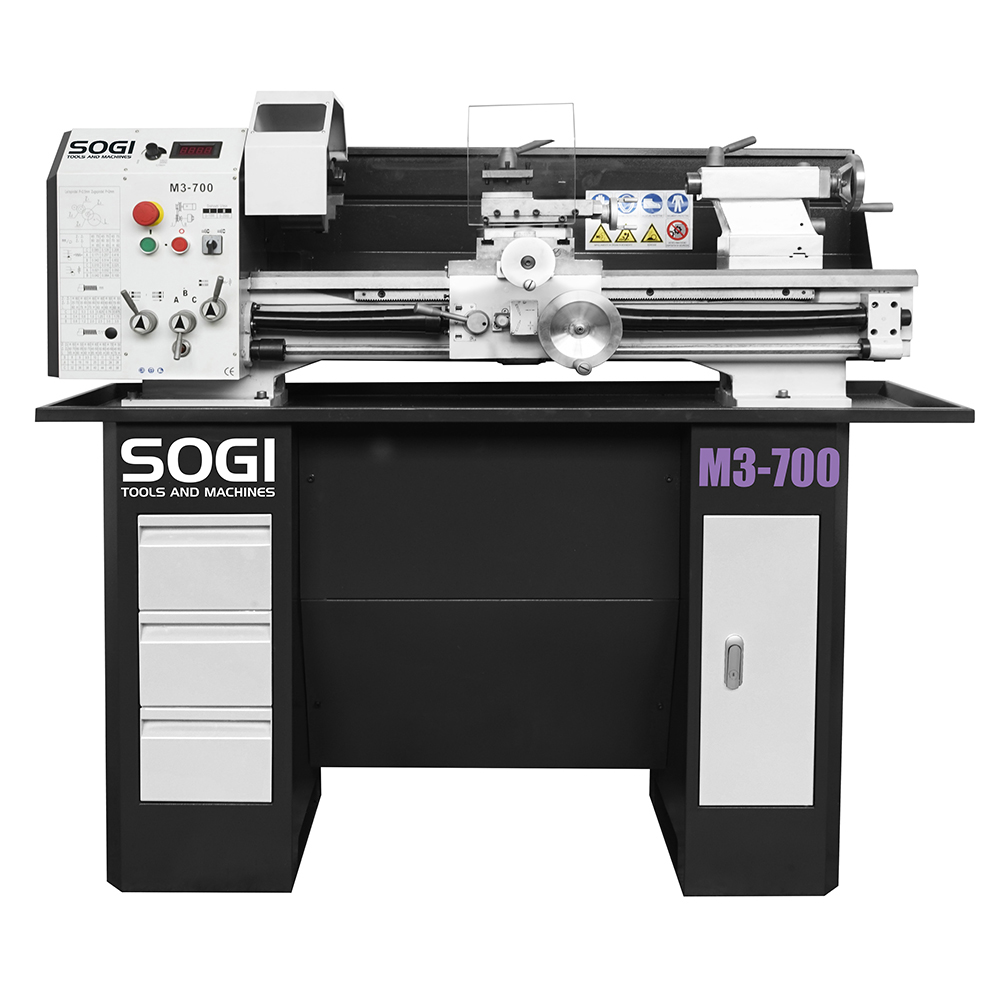

Il tornio parallelo per metalli SOGI M3-700 è una macchina utensile professionale, dalle linee tradizionali, progettata per la lavorazione di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

Il tornio meccanico SOGI M3-700 vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

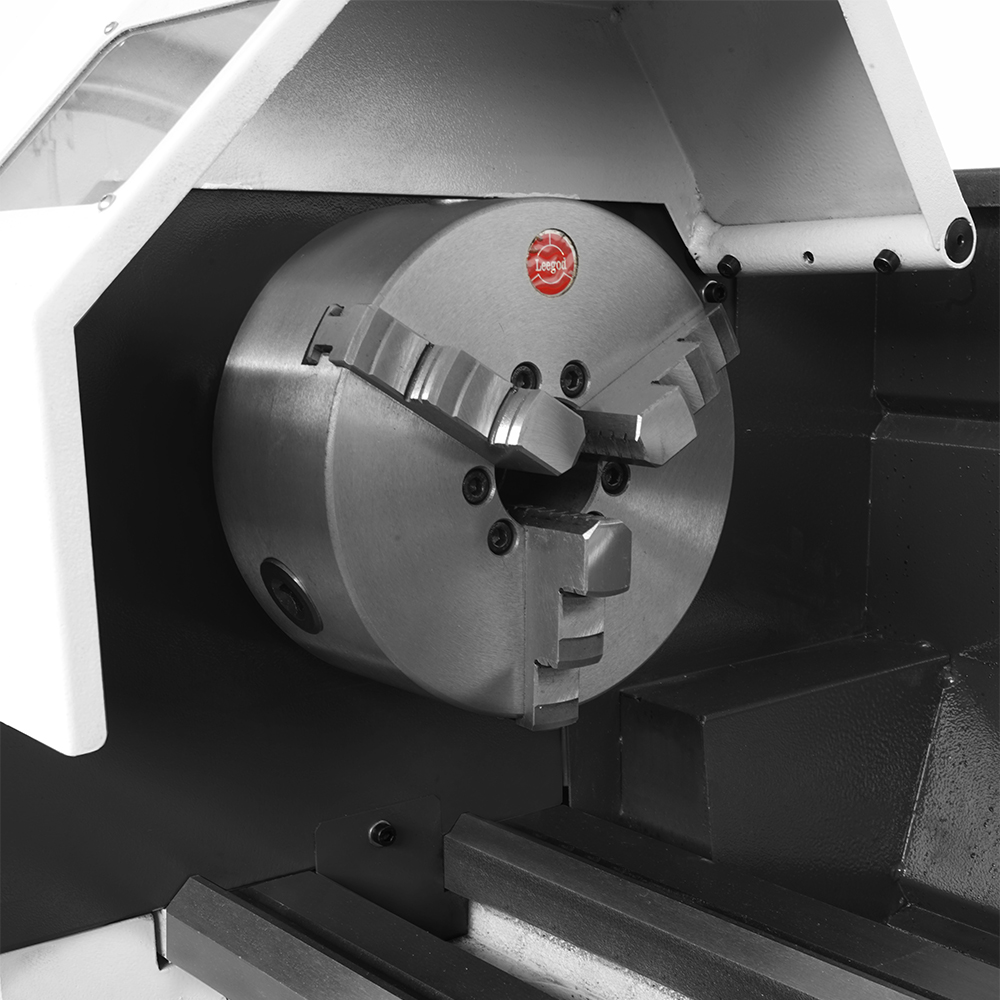

Il mandrino, autocentrante 3+3 griffe, ha un diametro di Ø 160 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. L'albero mandrino è montato su cuscinetti a rulli conici regolabili di alta qualità per assicurare un incremento delle prestazioni a fronte di una riduzione dell'attrito in gioco. Il mandrino è azionato da un motore Brushless monofase da 1500 W: l'assenza di spazzole riduce notevolmente gli oneri legati alla manutenzione.

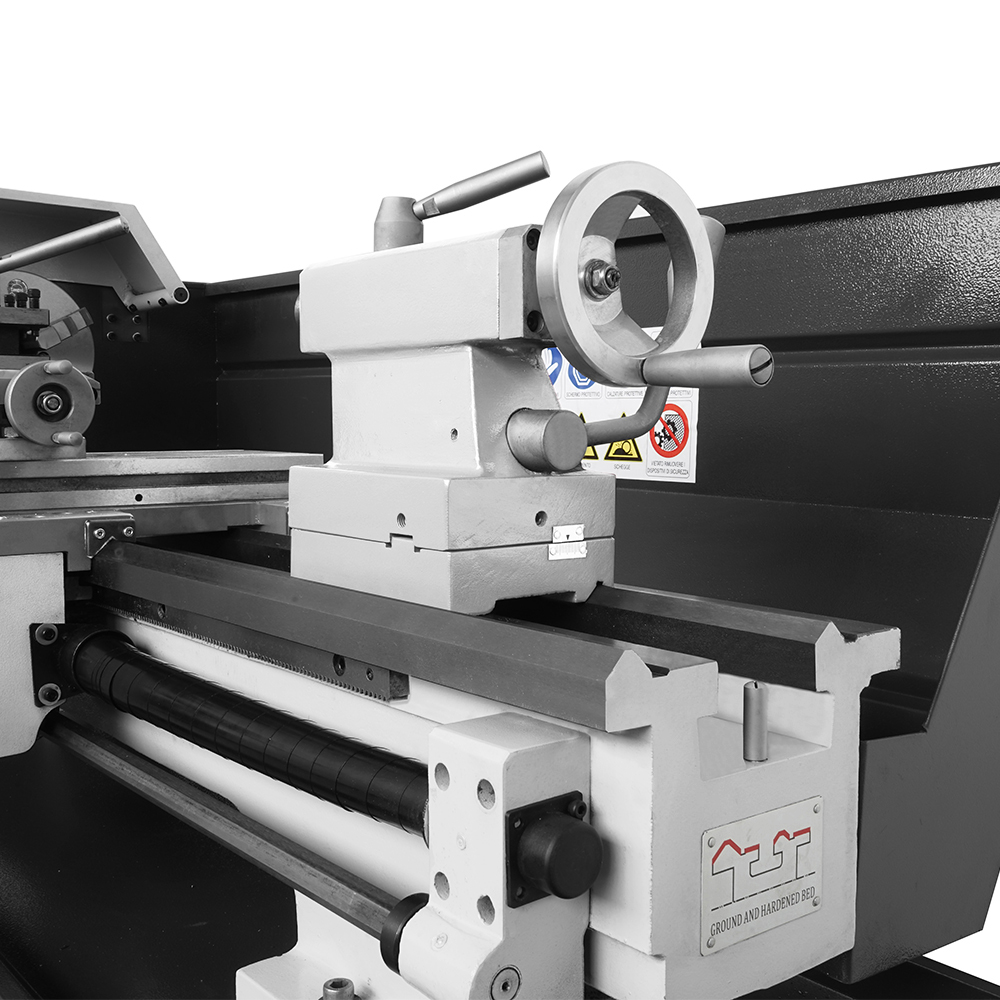

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo, le guide a coda di rondine sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici.

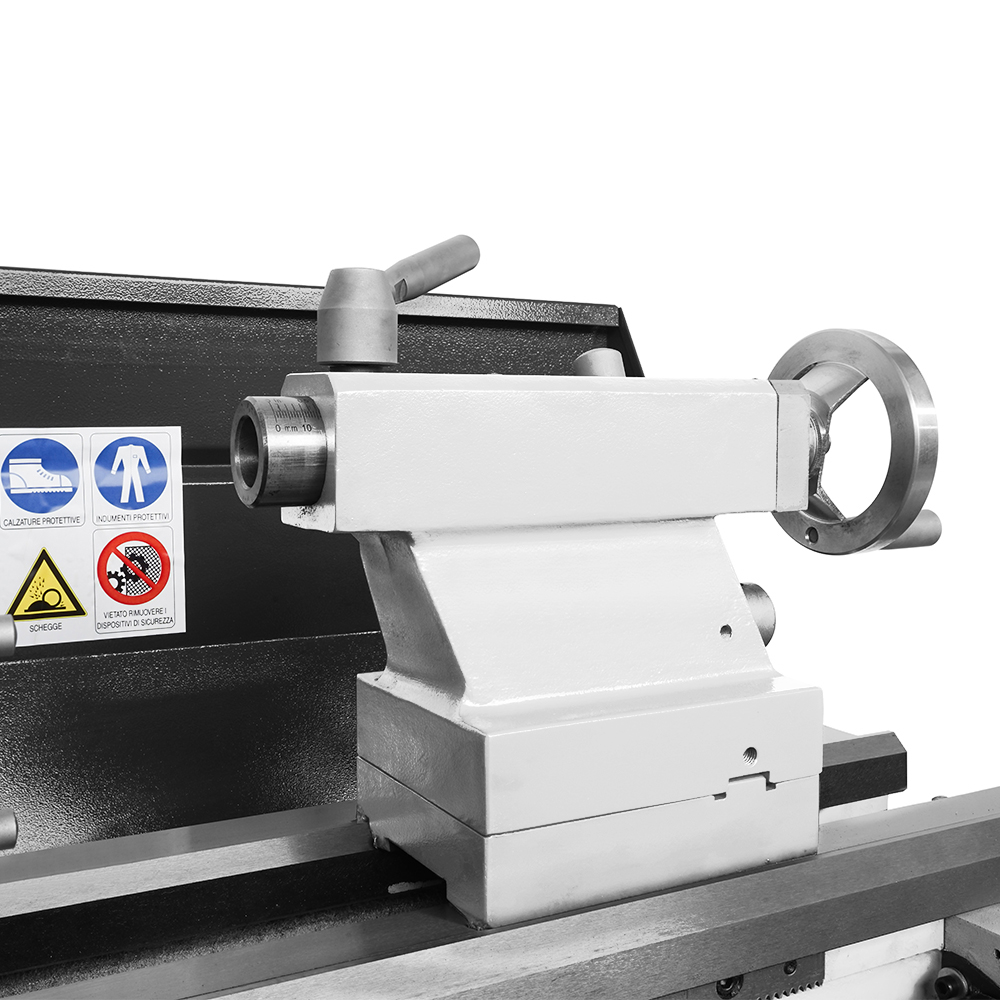

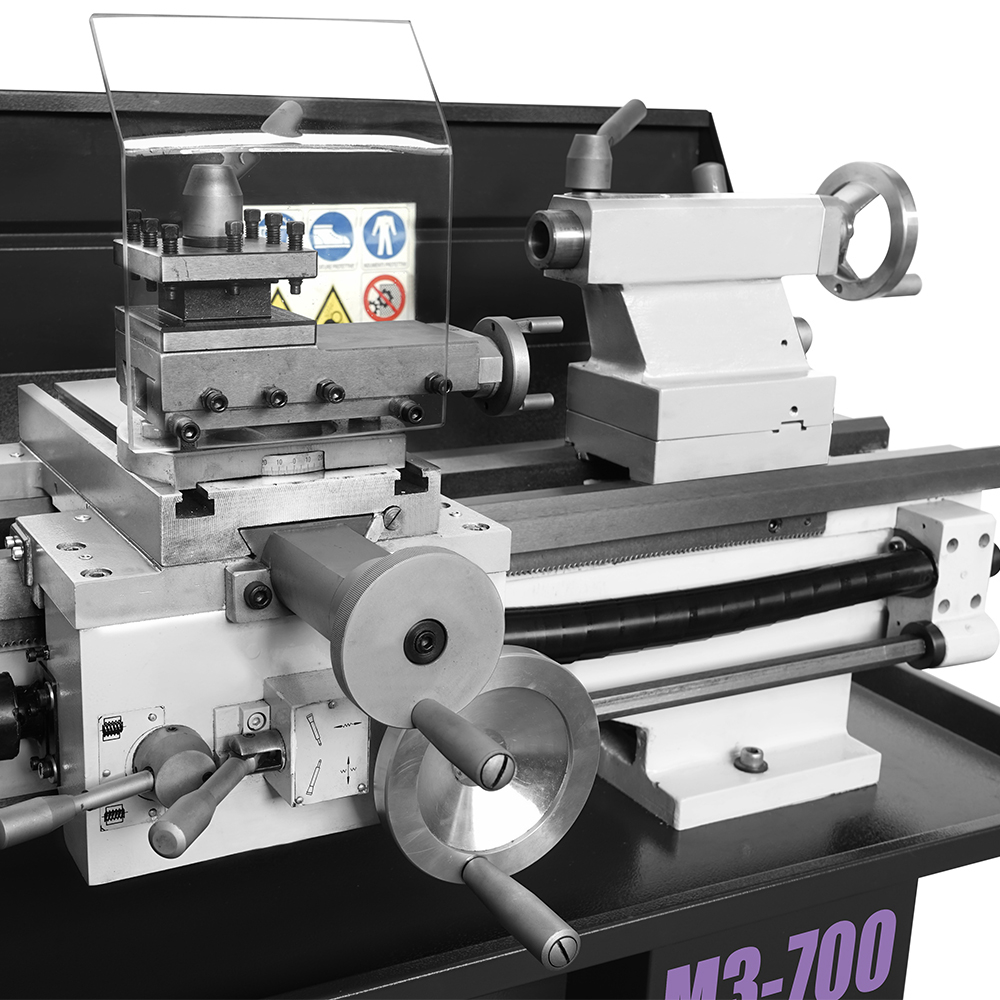

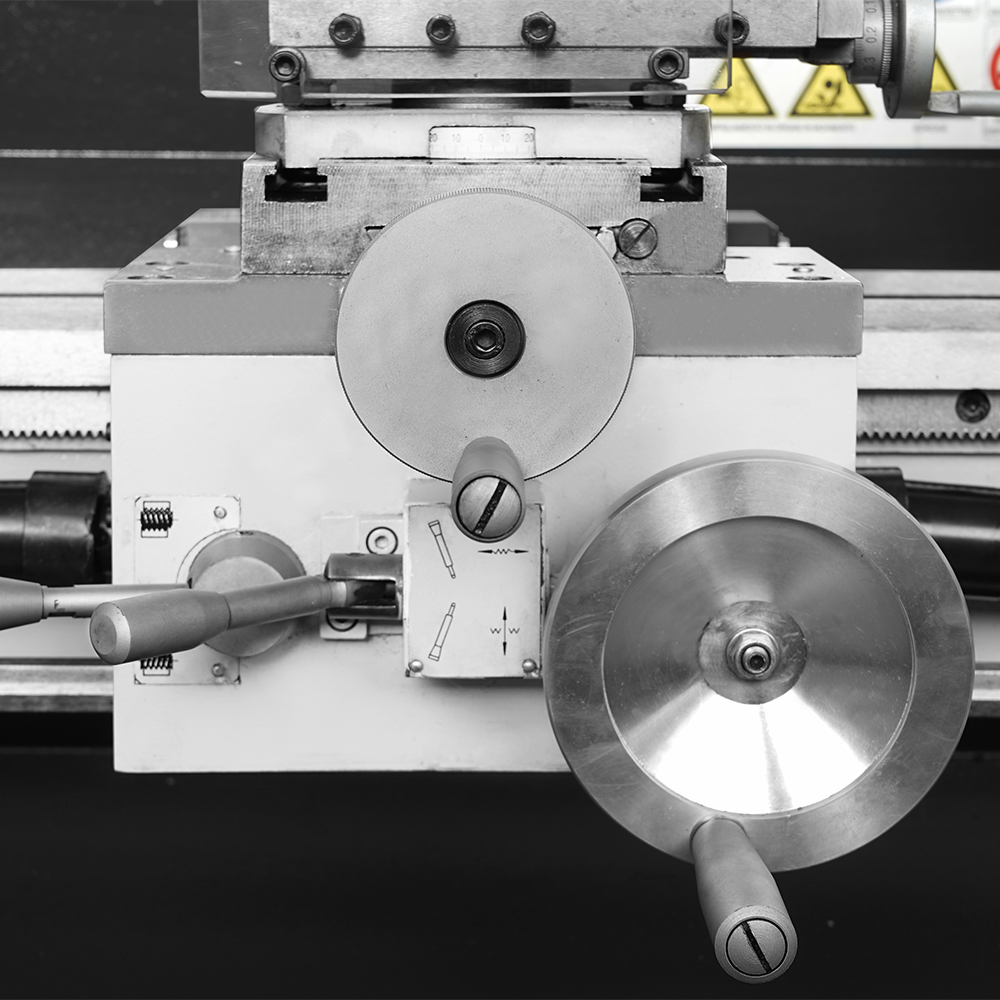

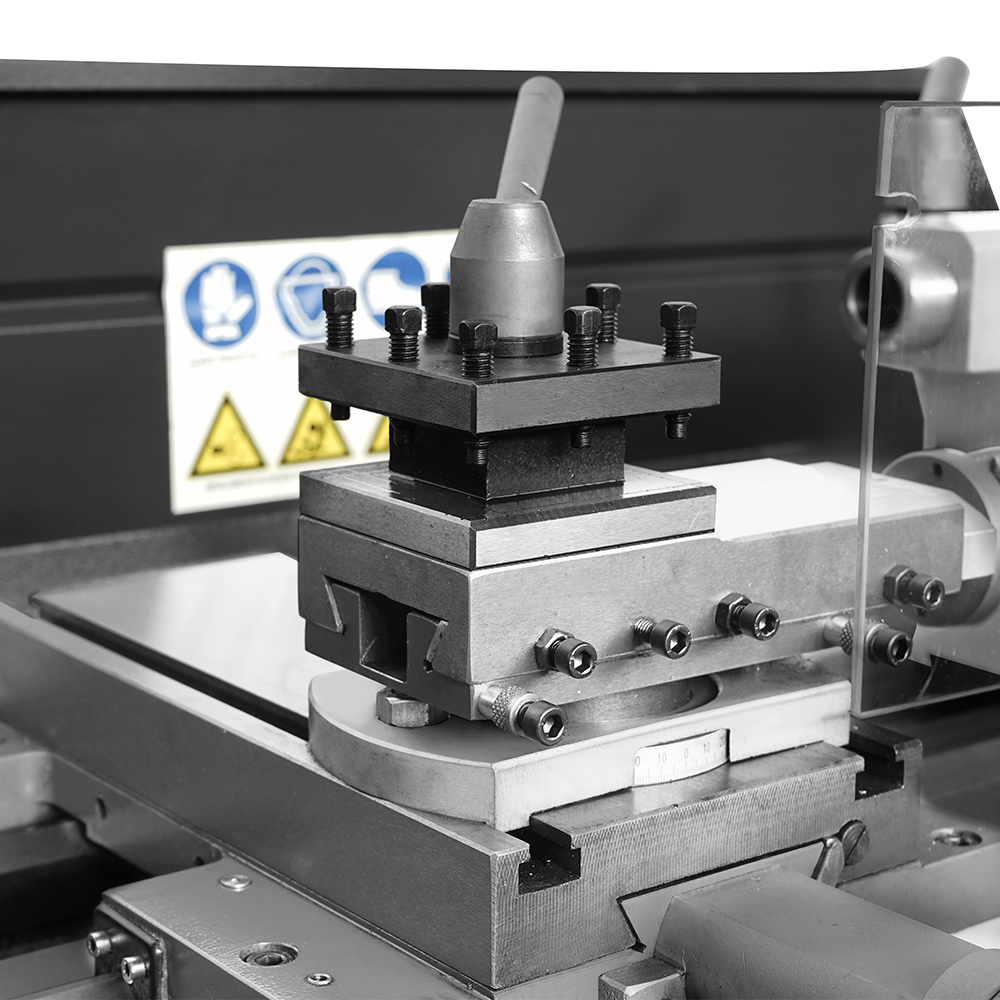

Il tornio industriale SOGI M3-700 ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta può ospitare utensili con sezioni fino a 20 mm.

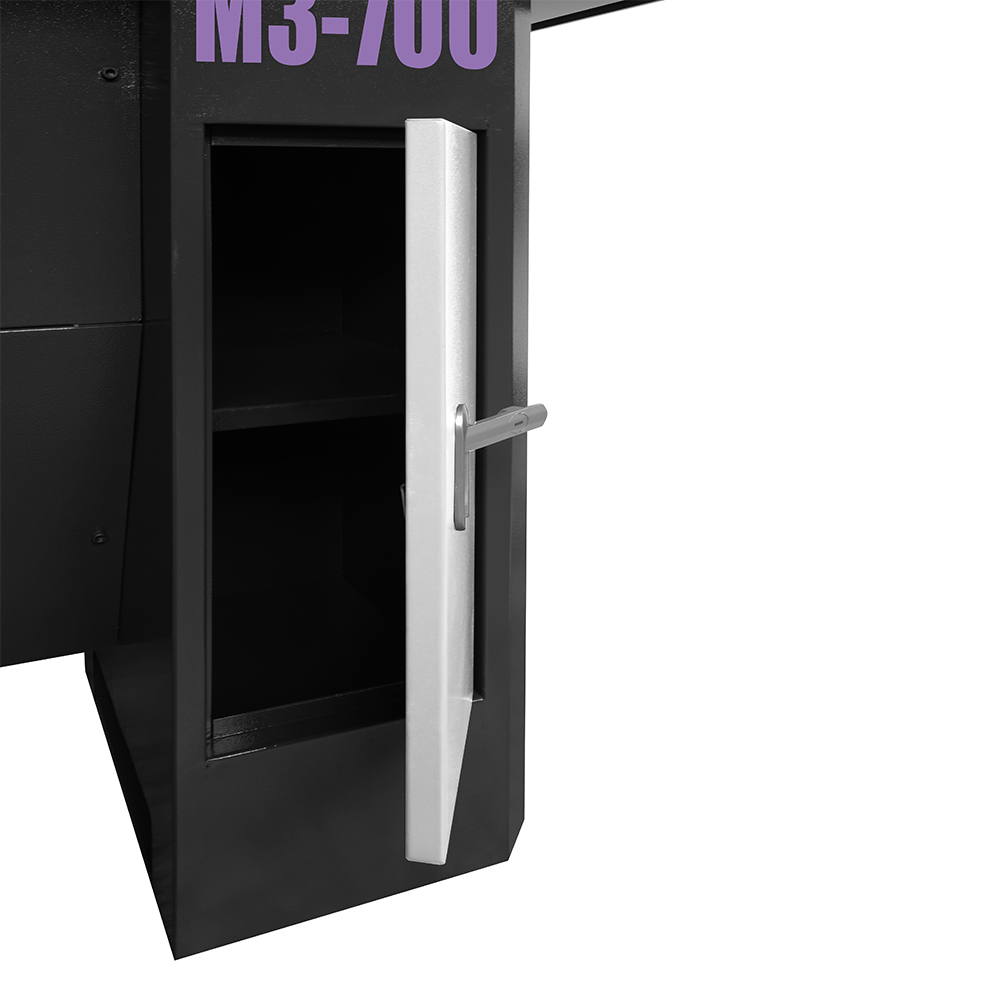

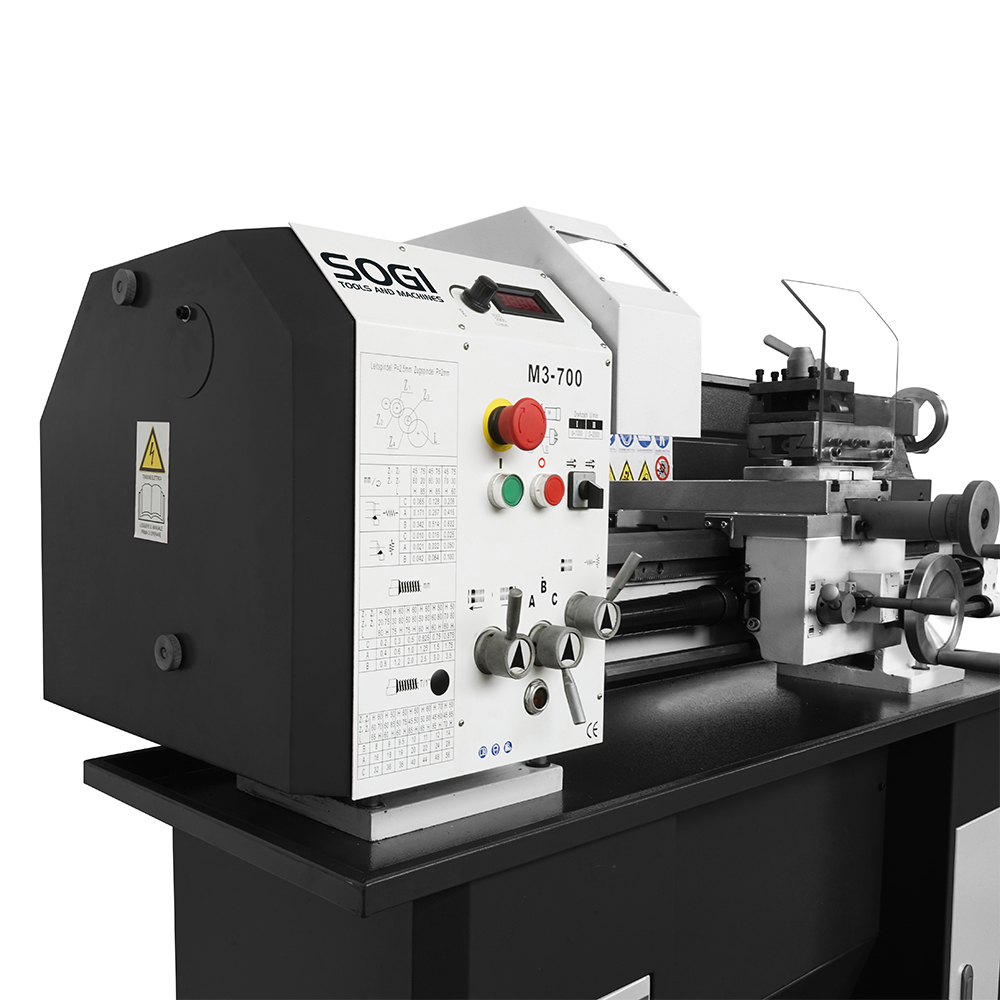

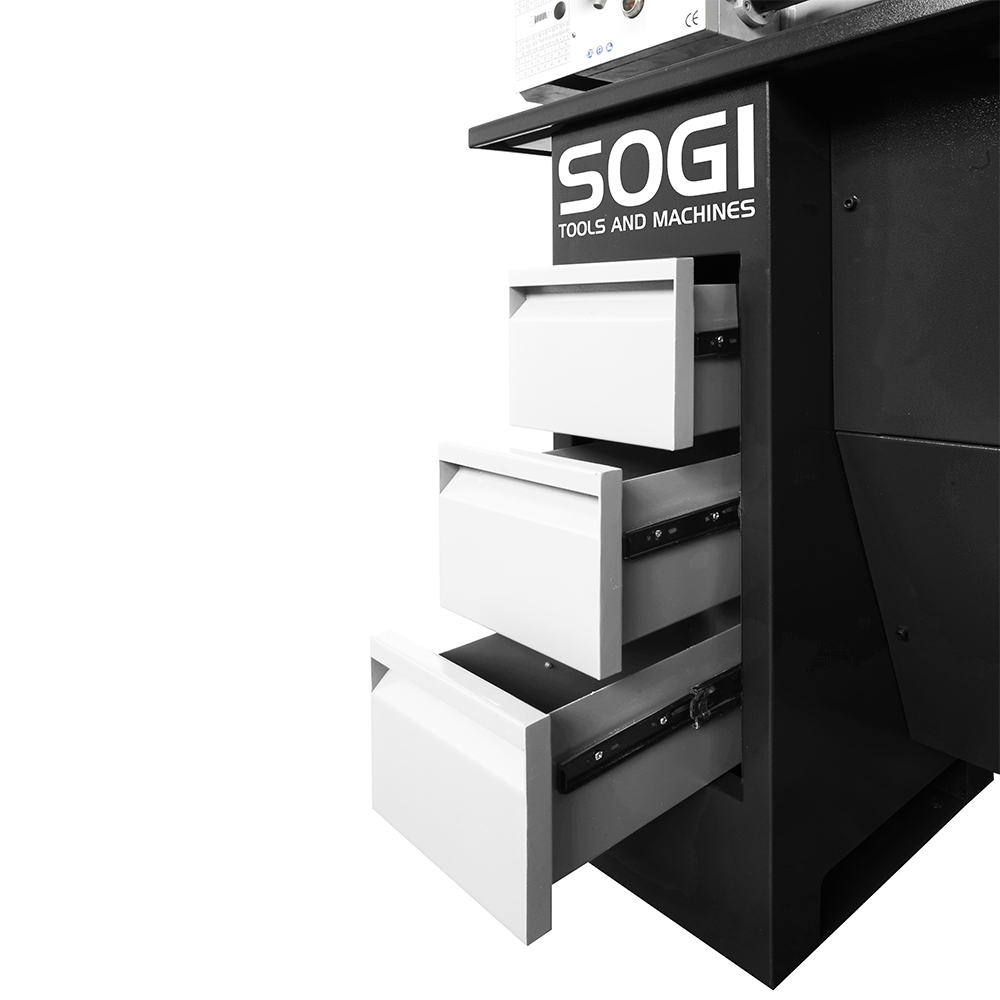

Nell'equipaggiamento di serie è incluso un display LCD per agevolare l'operatore di macchina nella lettura della velocità di rotazione del mandrino. Quest'ultimo, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera nel rispetto degli standard vigenti in materia di sicurezza. Sempre di serie, il tornio per ferro SOGI M3-700 è fornito di un pratico basamento in lamiera costituito da un vassoio di raccolta fluidi da taglio che poggia su due vani, uno contenente tre ampi cassetti, l'altro con un ripiano utilizzabile per lo stoccaggio di attrezzi di lavoro (e non solo!).

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Per optional e richieste particolari, contattare il nostro Servizio Clienti.

Caratteristiche tecniche del tornio SOGI M3-700

  • Distanza tra le punte: 700 mm
  • Altezza delle punte: 160 mm
  • Diametro ammesso sul banco: Ø 300 mm
  • Diametro ammesso sul carro: Ø 280 mm
  • Diametro ammesso sulla slitta: Ø 190 mm
  • Larghezza banco: 180 mm
  • Passaggio barra: Ø 38 mm
  • Diametro mandrino (autocentrante 3+3): Ø 160 mm
  • Attacco mandrino: Camlock D1-4
  • Cono mandrino: CM5
  • Cono cannotto contropunta: CM3
  • Corsa cannotto contropunta: 70 mm
  • Tipologia torretta portautensile: Fissa
  • Sezione massima utensile torretta: 20x20 mm
  • Avanzamenti trasversali: 0,01 ÷ 0,1 mm/giro
  • Avanzamenti longitudinali: 0,085 ÷ 0,832 mm/giro
  • Divisione volantino carrellino: 0,02 mm
  • Divisione volantino slitta trasversale: 0,04 mm
  • Divisione volantino controtesta: 1,0 mm
  • Divisione volantino carro: 0,5 mm
  • Filettature Metriche: 0,2 ÷ 3,5 mm
  • Filettature Whitworth: 8 ÷ 48 TPI
  • Potenza motore principale: 1,5 kW
  • Numero velocità mandrino: Variatore
  • Range velocità mandrino: 0 ÷ 2000 giri/min
  • Corsa slitta trasversale: 190 mm
  • Corsa carro: 585 mm
  • Corsa carrellino portautensili: 70 mm
  • Potenza nominale macchina: 1,5 kW
  • Tensione/frequenza: 220 ~ 240 V/50 Hz
  • Peso netto: 285 kg
  • Dimensioni di ingombro (L x P x H): 1420 x 700 x 1400 mm

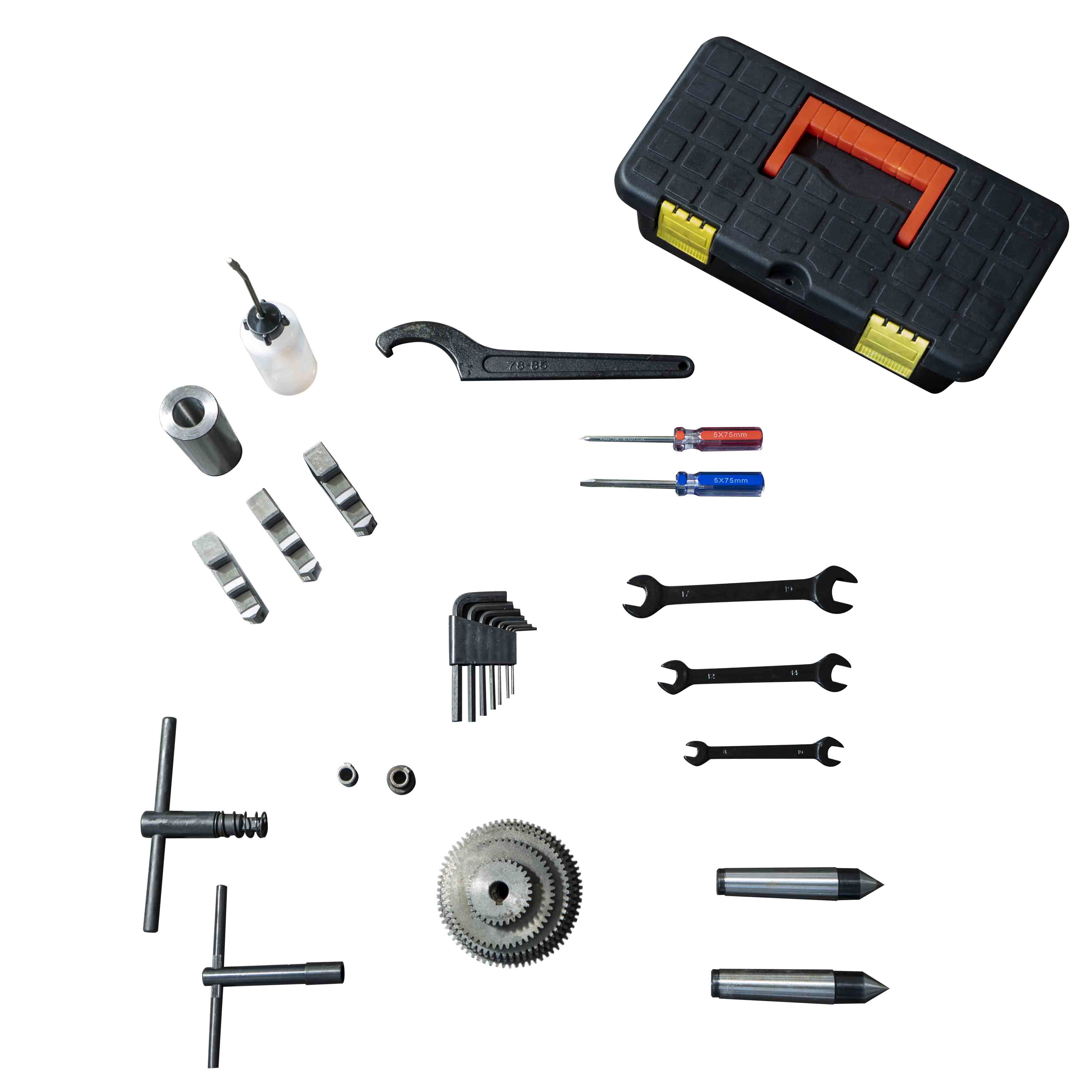

In dotazione

  • N° 1 Mandrino autocentrante 3+3 griffe, Ø 160 mm
  • N° 1 Chiave per mandrino
  • N° 1 Set di brugole
  • N° 1 Set di chiavi di servizio
  • N° 1 Bussola di riduzione
  • N° 2 Contropunte fisse
  • N° 1 Set di cacciaviti
  • N° 1 Set di ingranaggi
  • N° 1 Oliatore
  • N° 1 Scatola attrezzi
  • Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
