Tornio-fresatrice combinato SOGI MS-1 da banco - motori monofase da 150 W - Pb 11 mm - capacit foratura 10 mm

800SGI0855 SOGI

1149,90
1

Descrizione

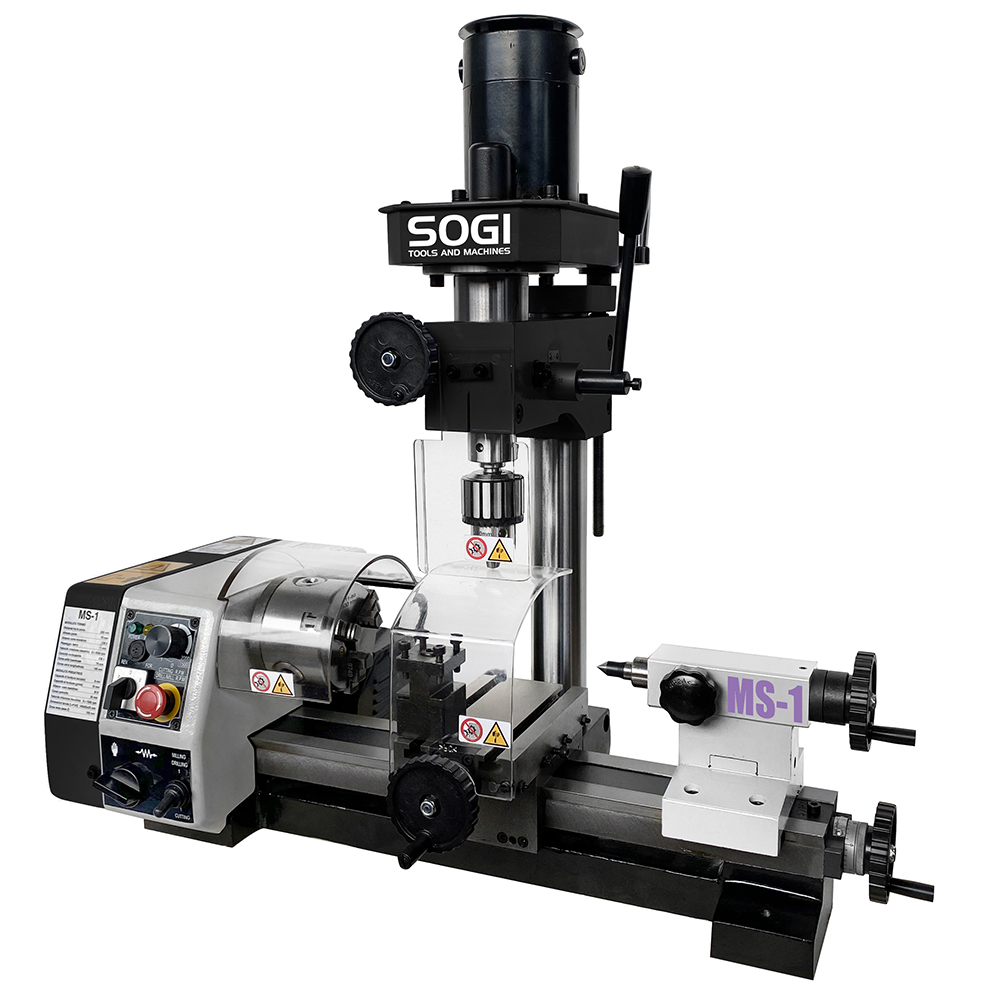

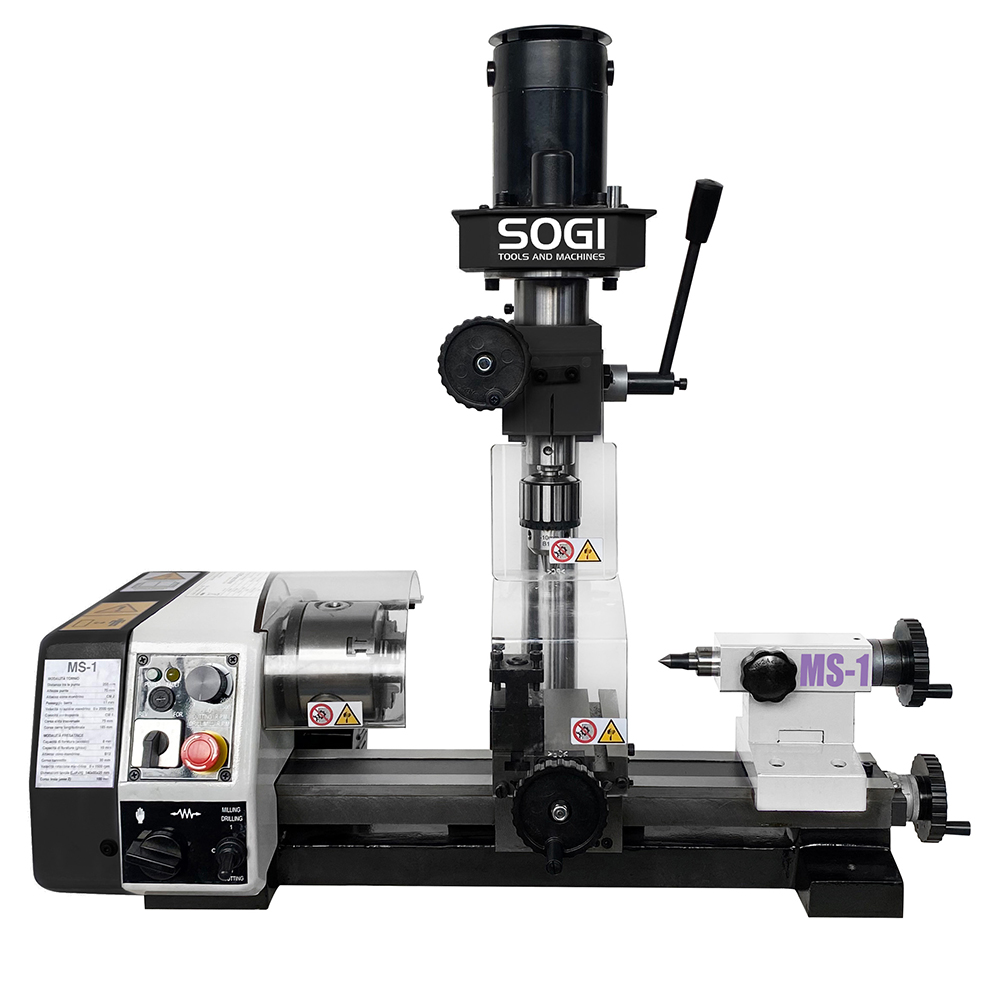

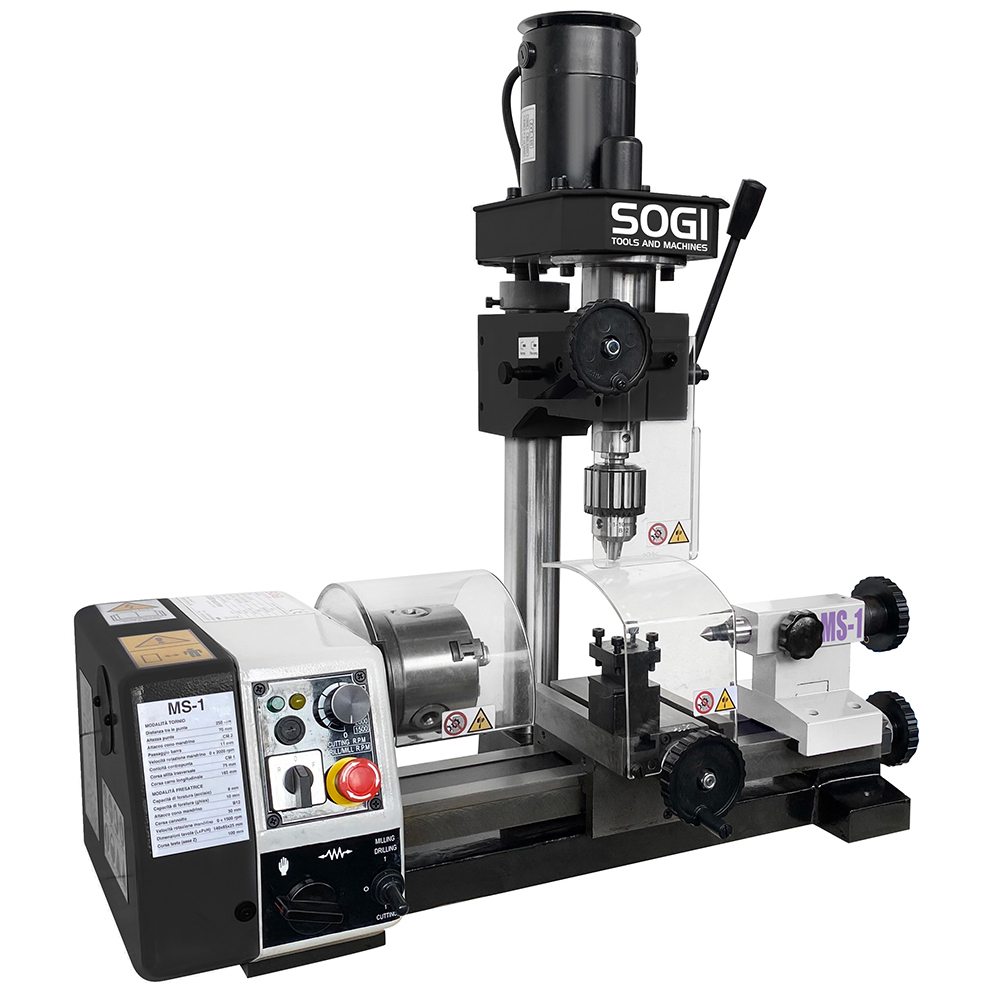

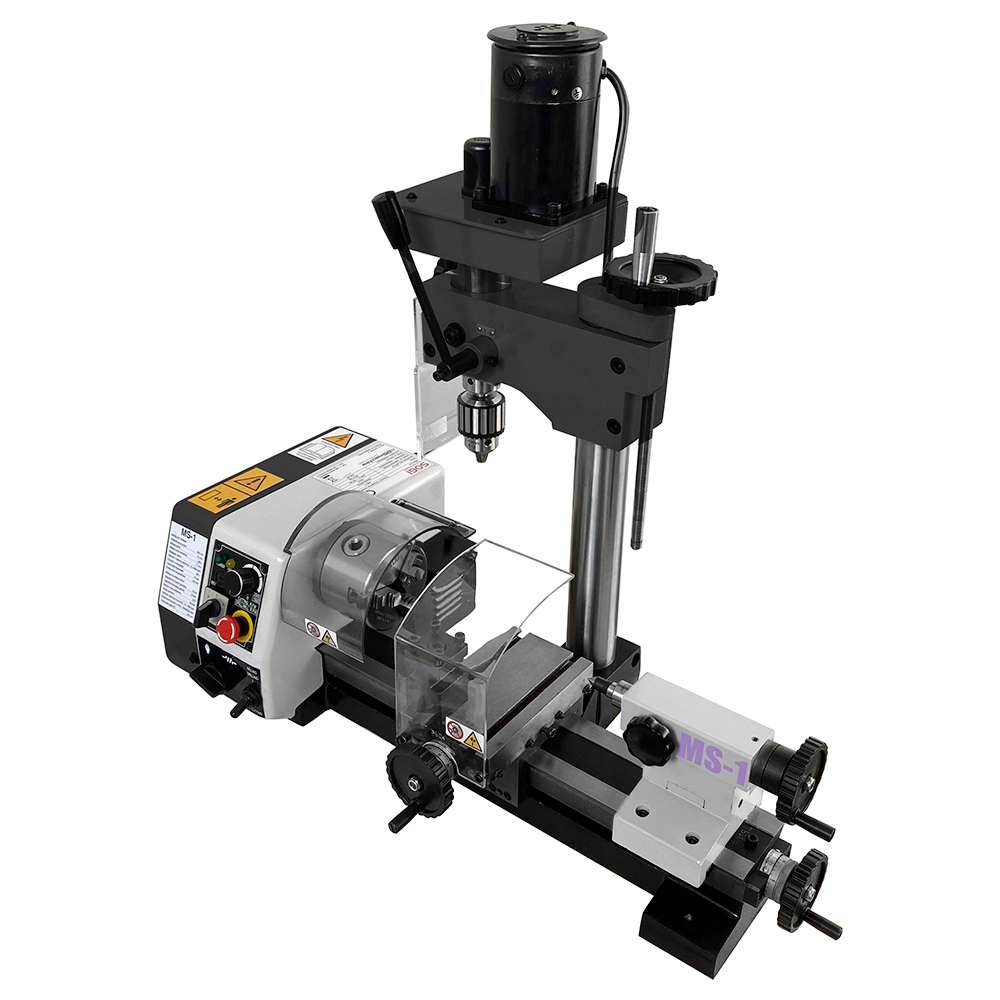

Per chi è alla ricerca di una macchina utensile che combini l'azione del tornio con quella di una fresatrice, compatta e facile da usare, SOGI propone la combinata MS-1. Dalle dimensioni contenute ma in grado di realizzare una vasta gamma di lavorazioni, il tornio-fresa combinato SOGI MS-1 consente l'esecuzione di torniture (sia coniche che cilindriche), filettature Metriche, forature, alesature, profilature su materiali quali ghisa e acciaio.

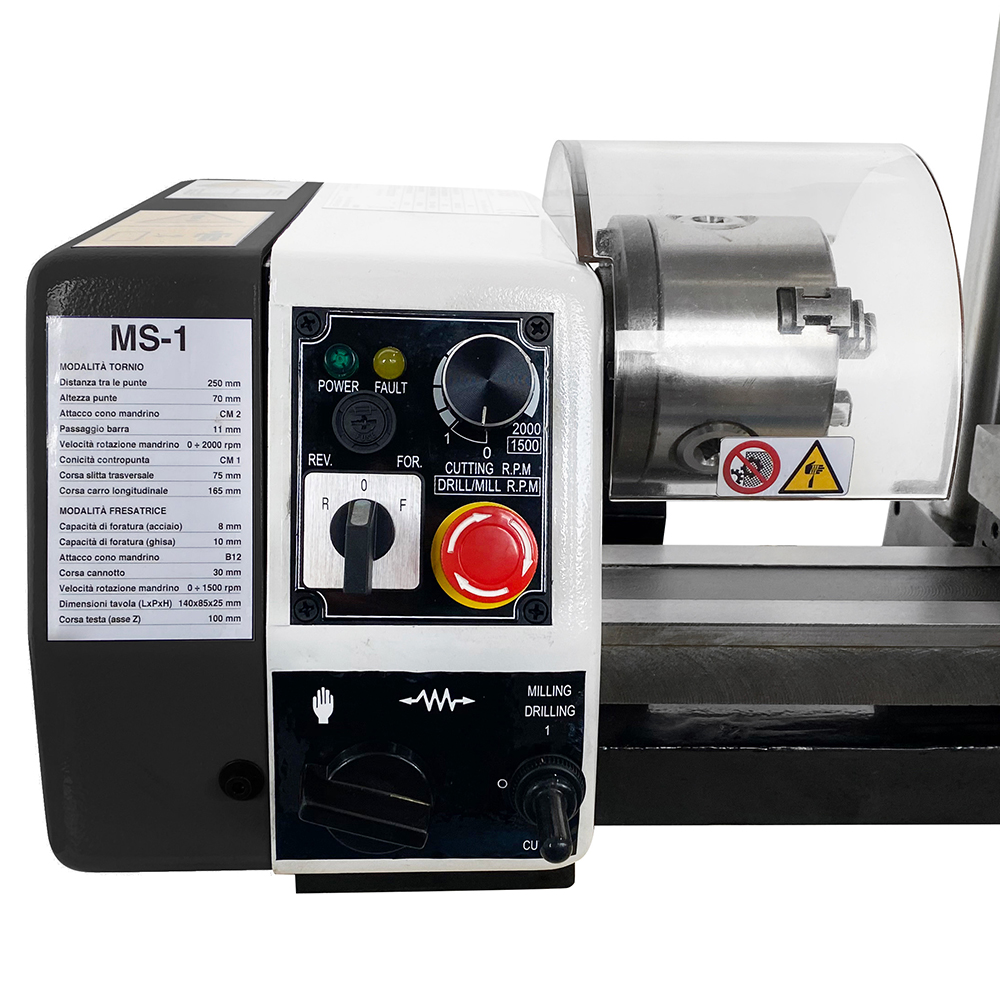

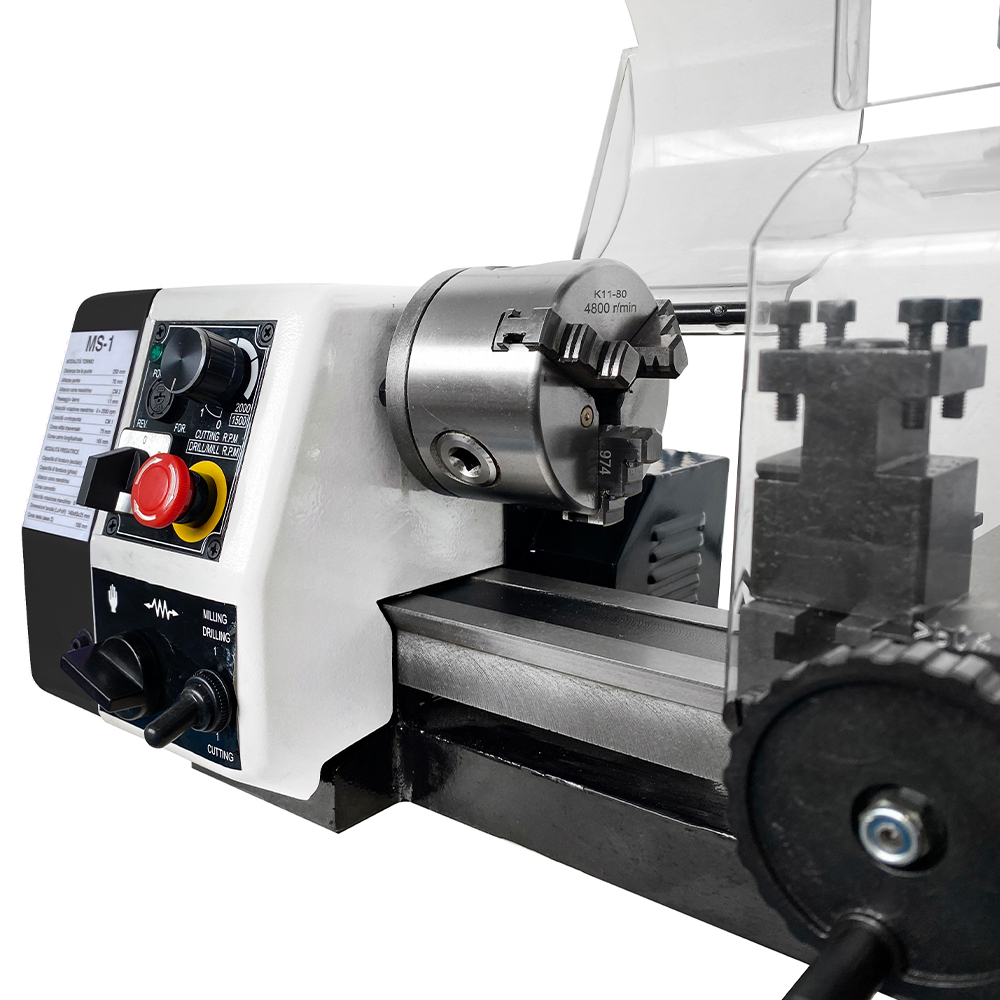

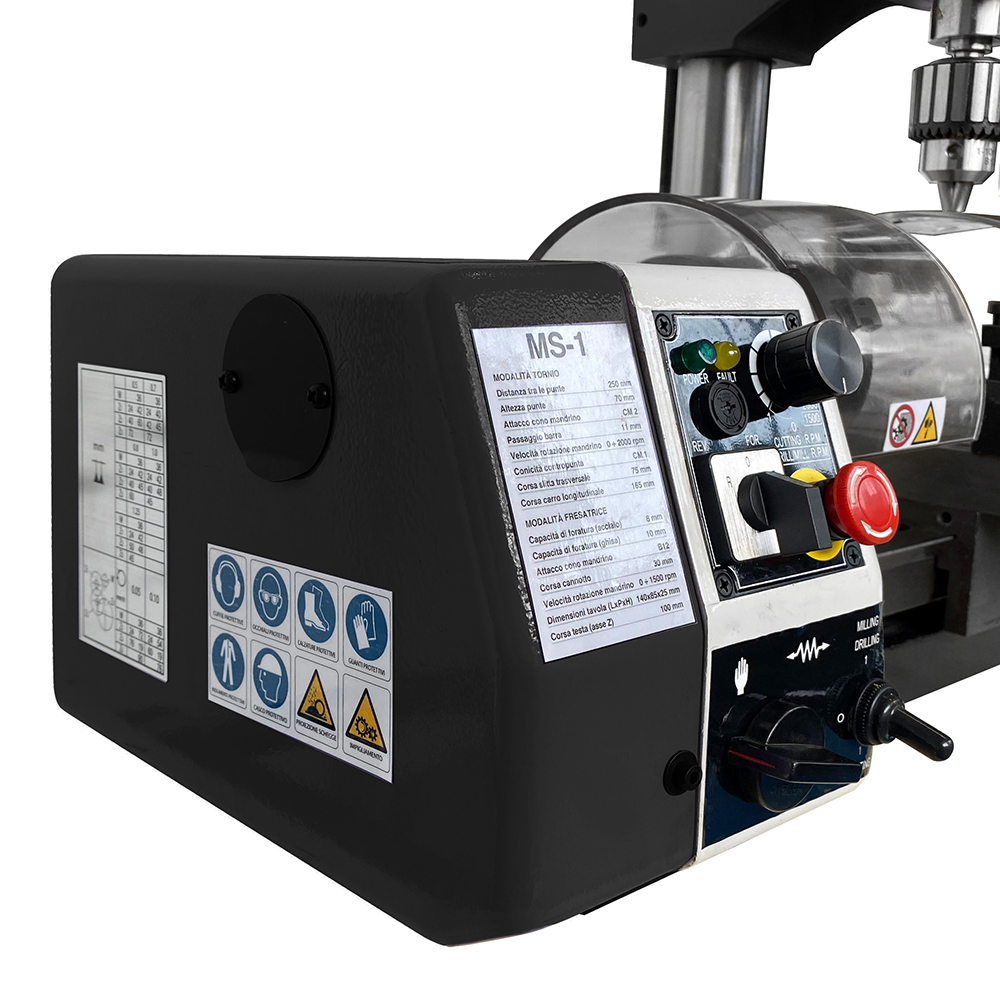

Il tornio da banco con fresa SOGI MS-1 vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Il mandrino, autocentrante a 3+3 griffe, ha un diametro di Ø 80 mm ed è azionato da un motore in corrente continua monofase da 150 W, con possibilità di settaggio della velocità e del verso di rotazione del mandrino direttamente su pannello di comando.

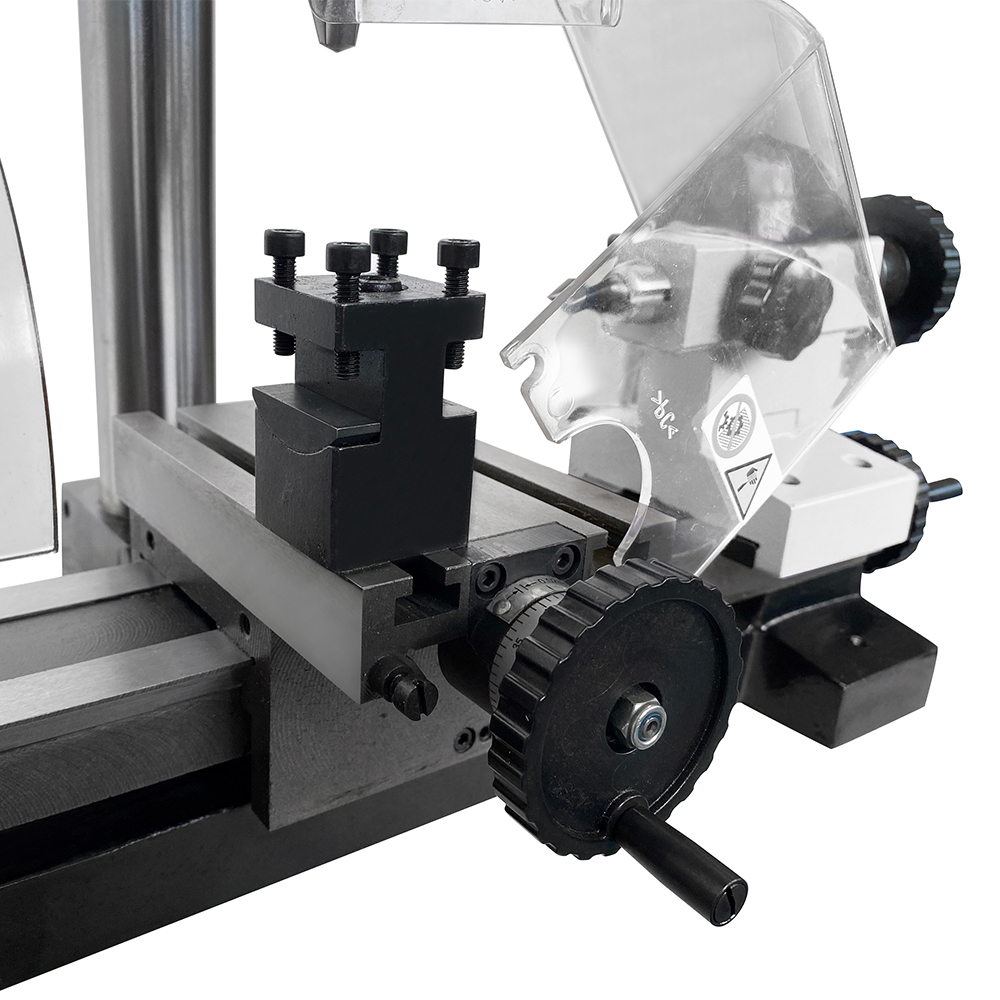

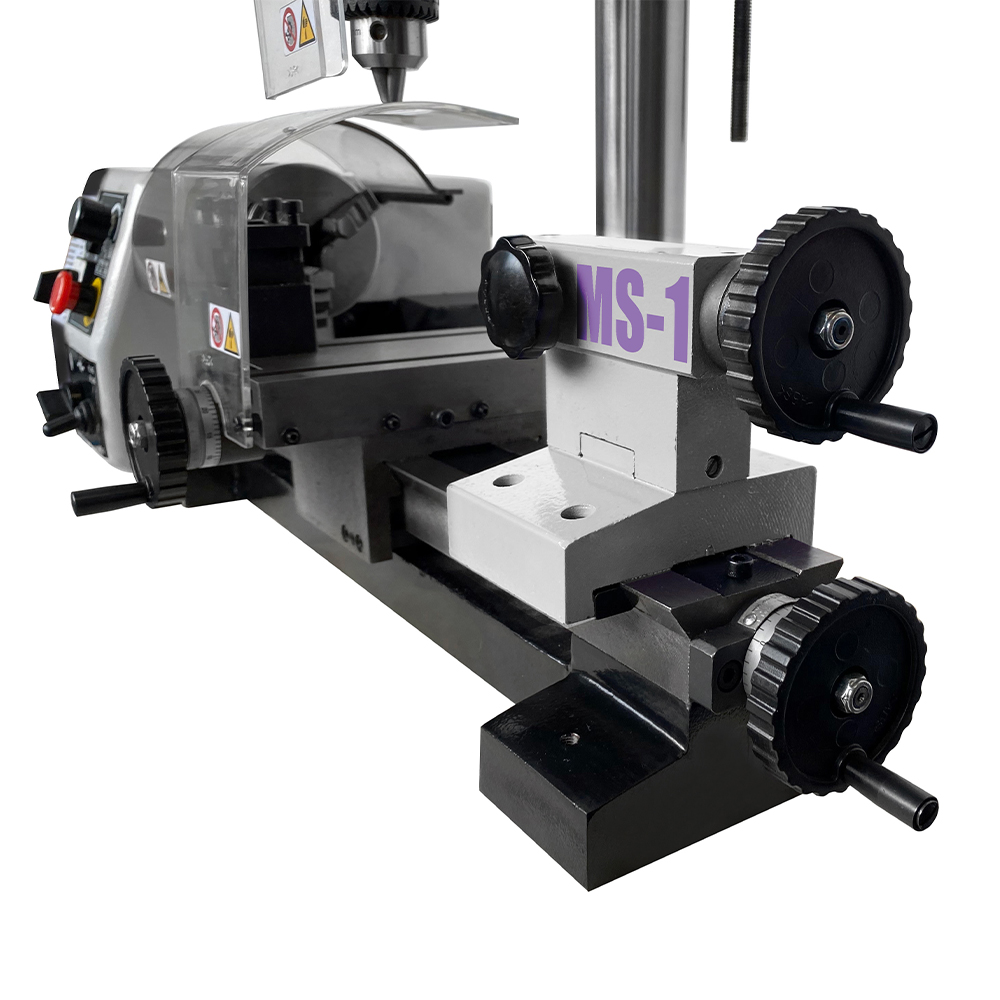

Sul bancale munito di nervature di rinforzo, le guide sono a coda di rondine, atte a garantire accoppiamenti sistematici tra le parti. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite lardoni conici. Il mandrino, invece, poggia su appositi cuscinetti di qualità. Il mini tornio con fresatrice SOGI MS-1 ha l'avanzamento longitudinale automatico per un'esecuzione ineccepibile della lavorazione.

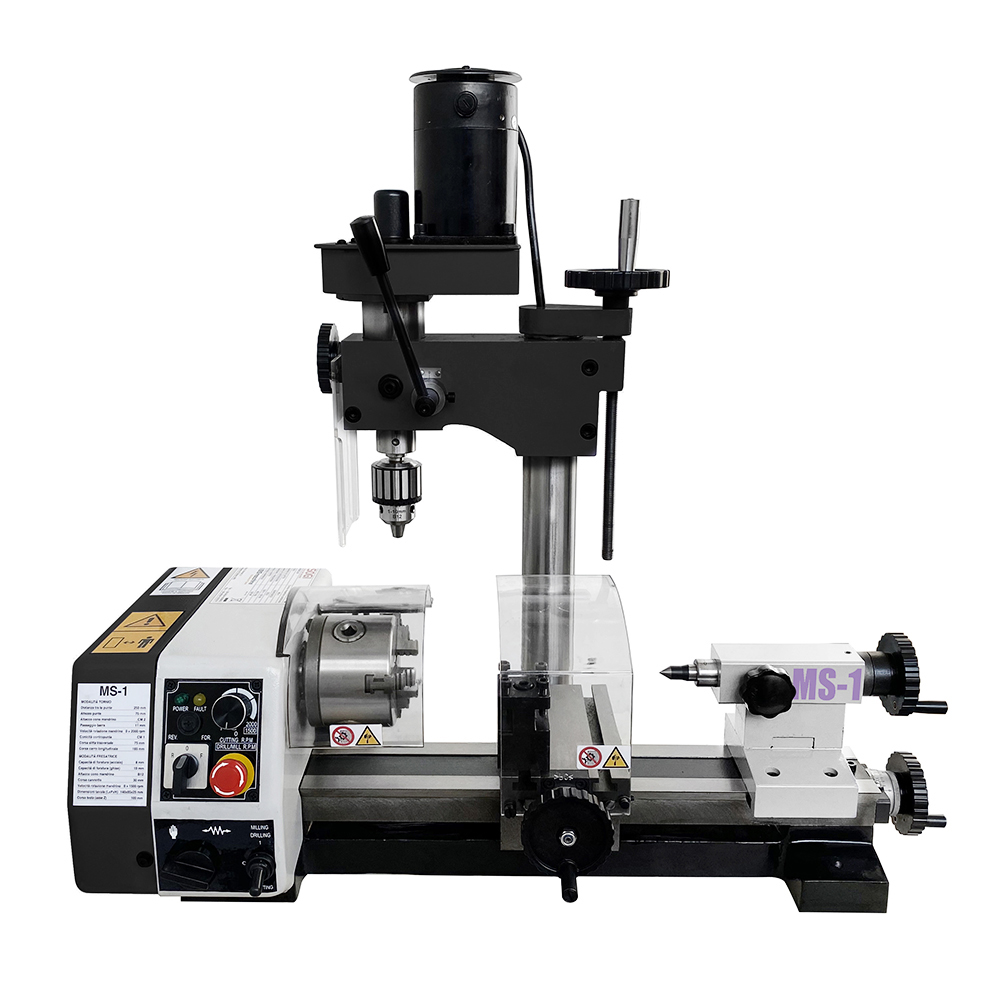

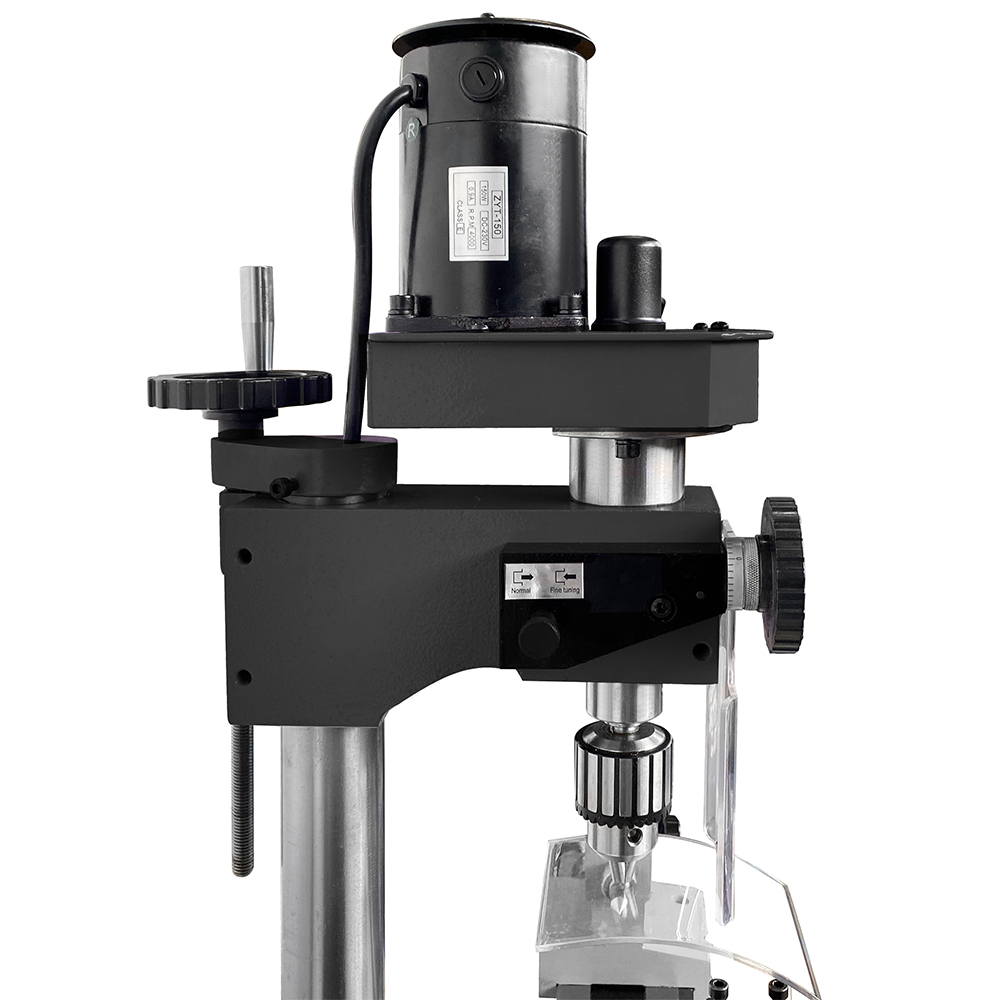

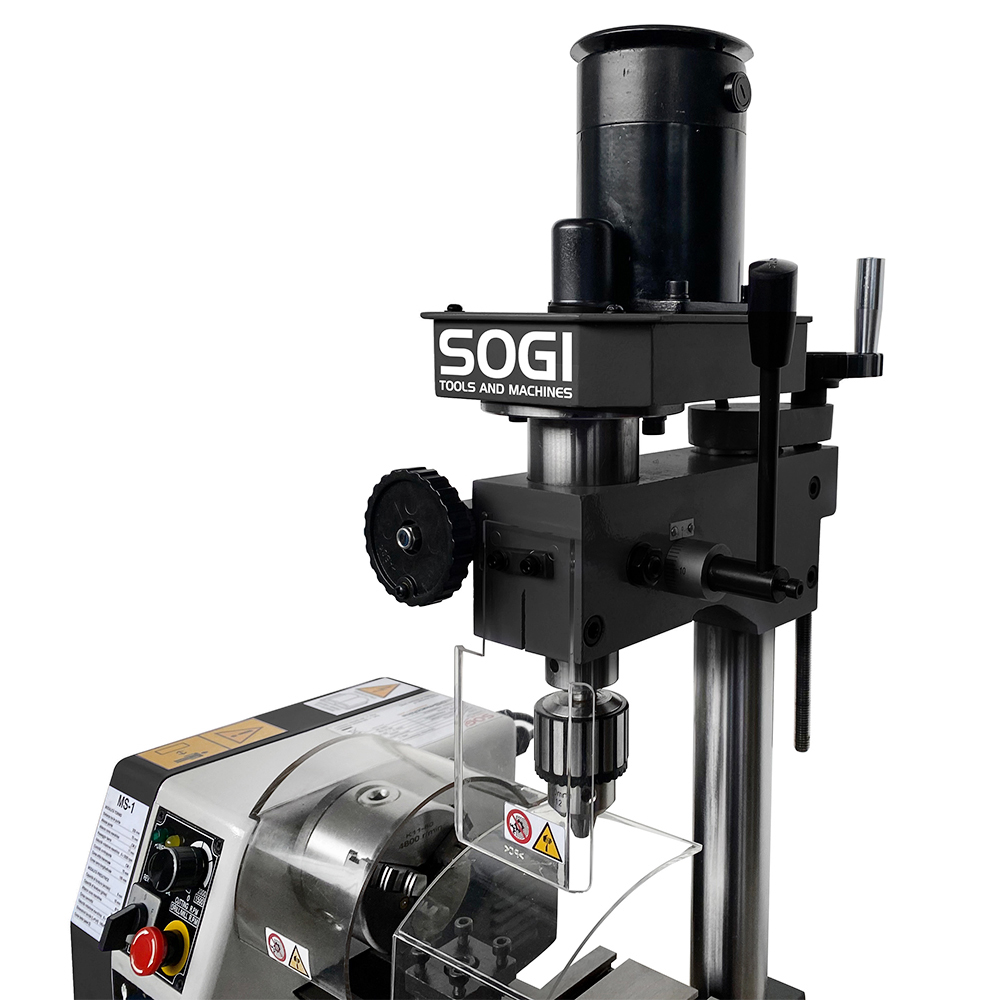

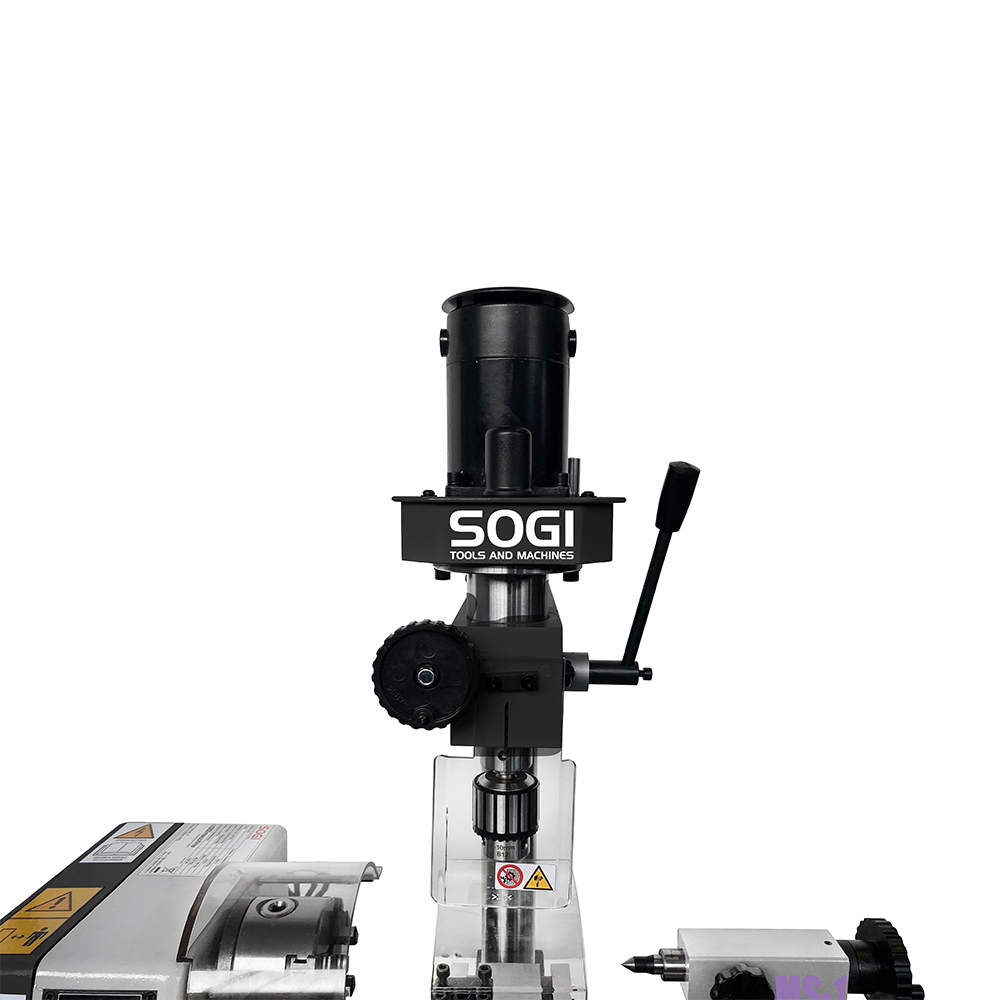

La testa a fresare racchiude il sistema di trasmissione del moto responsabile della rotazione del mandrino: anch'esso è azionato da un motore in corrente continua monofase da 150 W comandato dalla scheda madre locata nella testa motrice del tornio. È possibile far scorrere la testa a fresare lungo un montante in acciaio per mezzo di apposito volantino: la discesa del cannotto può essere micrometrica o rapida, a seconda della precisione che si vuole ottenere.

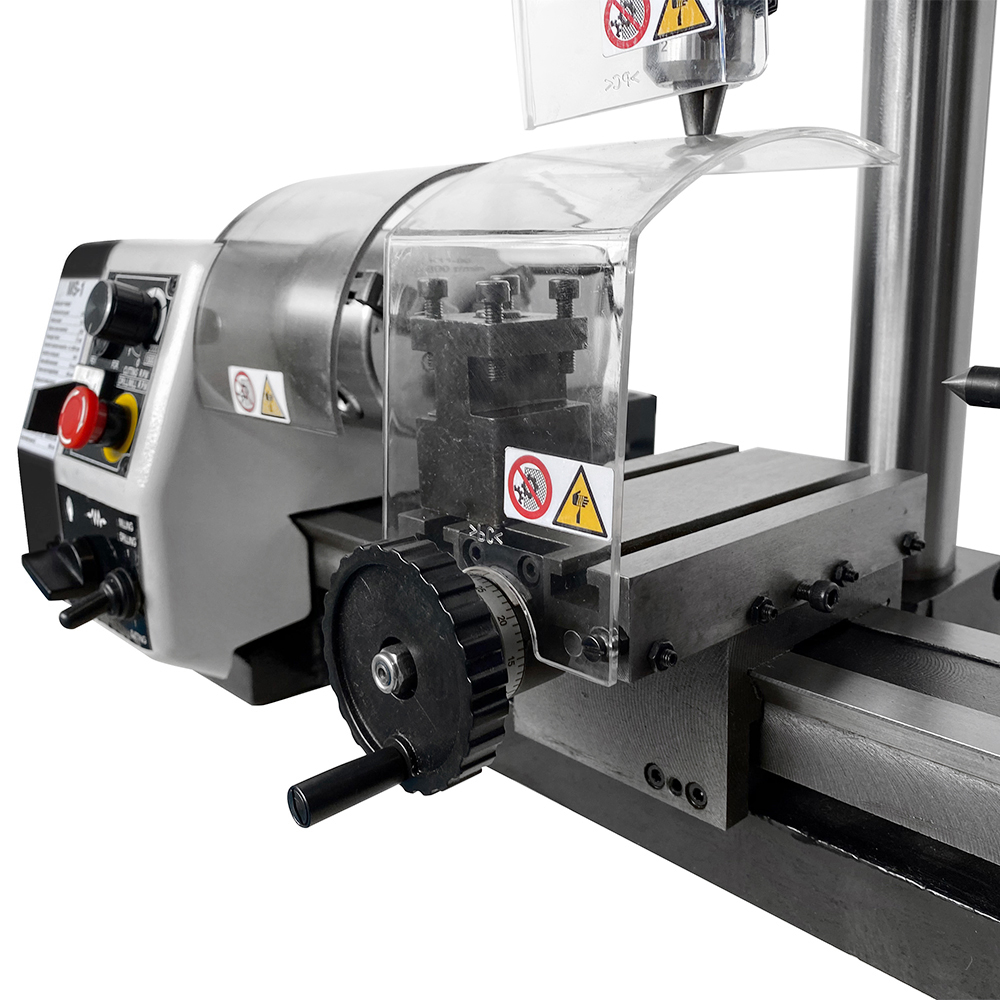

In accordo con la normativa vigente in materia di sicurezza, il tornio-fresa per metalli SOGI MS-1 è corredato di tutti i dispositivi di protezione necessari a preservare la salute dell'operatore e dell'ambiente circostante: schermi protettivi in policarbonato mobili (di cui uno interbloccato) e fissi, interruttore di emergenza.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche della combinata SOGI MS-1

    Modalità: TORNIO

    • Distanza tra le punte: 250 mm
    • Altezza delle punte: 70 mm
    • Diametro max ammesso sul banco: Ø 140 mm
    • Diametro max ammesso sul carro: Ø 70 mm
    • Larghezza banco: 70 mm
    • Passaggio barra: Ø 11 mm
    • Diametro mandrino (autocentrante 3+3): Ø 80 mm
    • Cono mandrino: CM2

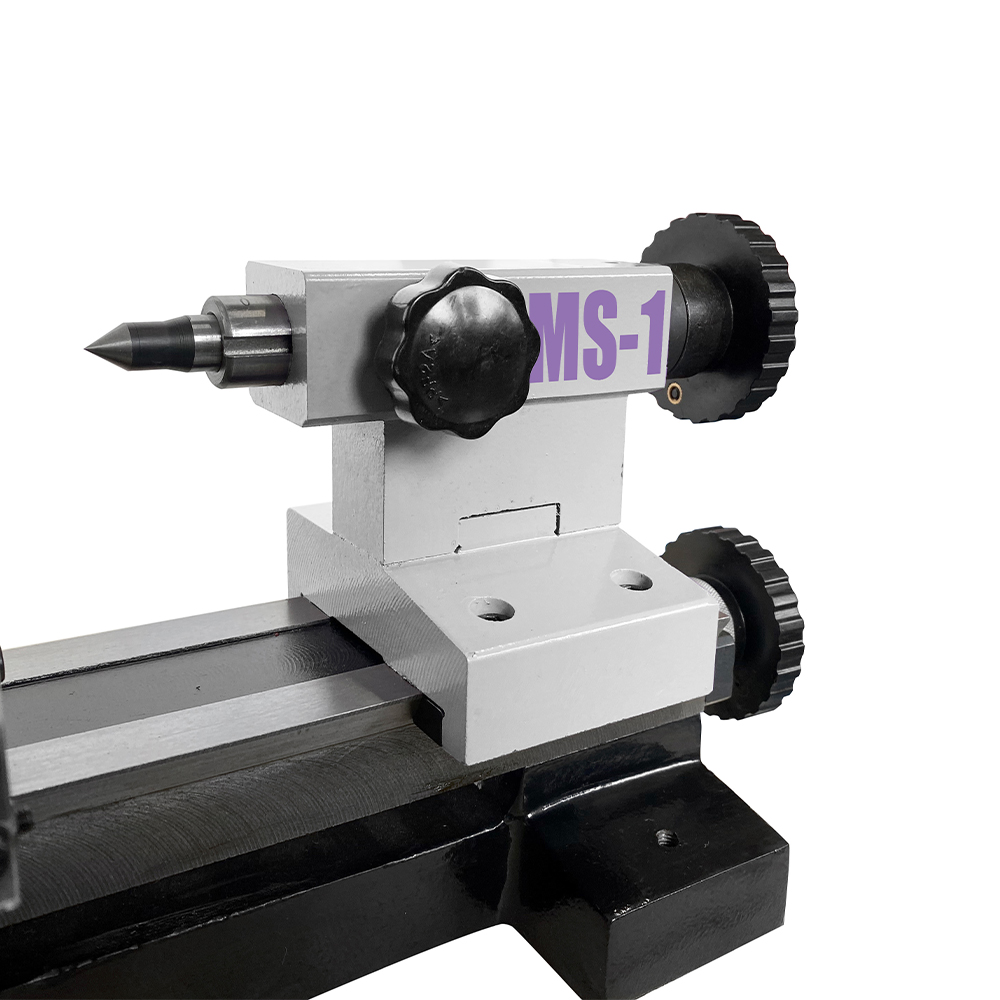

    • Cono cannotto contropunta: CM1
    • Corsa max cannotto contropunta: 20 mm
    • Tipologia torretta portautensile: Tradizionale
    • Sezione massima utensile torretta: 10x10 mm
    • Avanzamenti longitudinali: 0.05 - 0.10 mm/giro
    • Divisione volantino carro: 0.05 mm
    • Divisione volantino slitta trasversale: 0.02 mm
    • Filettature Metriche (n° 5): 0.5 ÷ 1.25 mm
    • Potenza motore mandrino: 0.15 kW
    • Numero velocità mandrino: Variatore elettronico
    • Range velocità mandrino: 0 ÷ 2000 giri/min
    • Corsa max slitta trasversale: 75 mm
    • Corsa max carro: 165 mm
    • Tensione/frequenza: 230 V/50 Hz

    Modalità: FRESATRICE

    • Corsa max testa a fresare: 100 mm
    • Distanza min ÷ max naso mandrino - tavola: 75 ÷ 175 mm
    • Dimensioni tavola (L x P x H): 140 x 85 x 25 mm
    • N°/Larghezza/Interasse cava a T: 2/8 mm/53 mm
    • Cono mandrino: CM2
    • Corsa max cannotto mandrino: 30 mm
    • Divisione volantino cannotto mandrino: 1.0 mm
    • Potenza motore mandrino: 0.15 kW
    • Numero velocità mandrino: Variatore elettronico
    • Range velocità mandrino: 0 ÷ 1500 giri/min
    • Distanza asse mandrino - montante: 105 mm
    • Capacità di foratura max (su acciaio): Ø 10 mm
    • Tensione/frequenza: 230 V/50 Hz

    Caratteristiche generali macchina

    • Peso netto approssimativo: 40.5 kg
    • Dimensioni d'ingombro (L x P x H): 630 x 300 x 600 mm

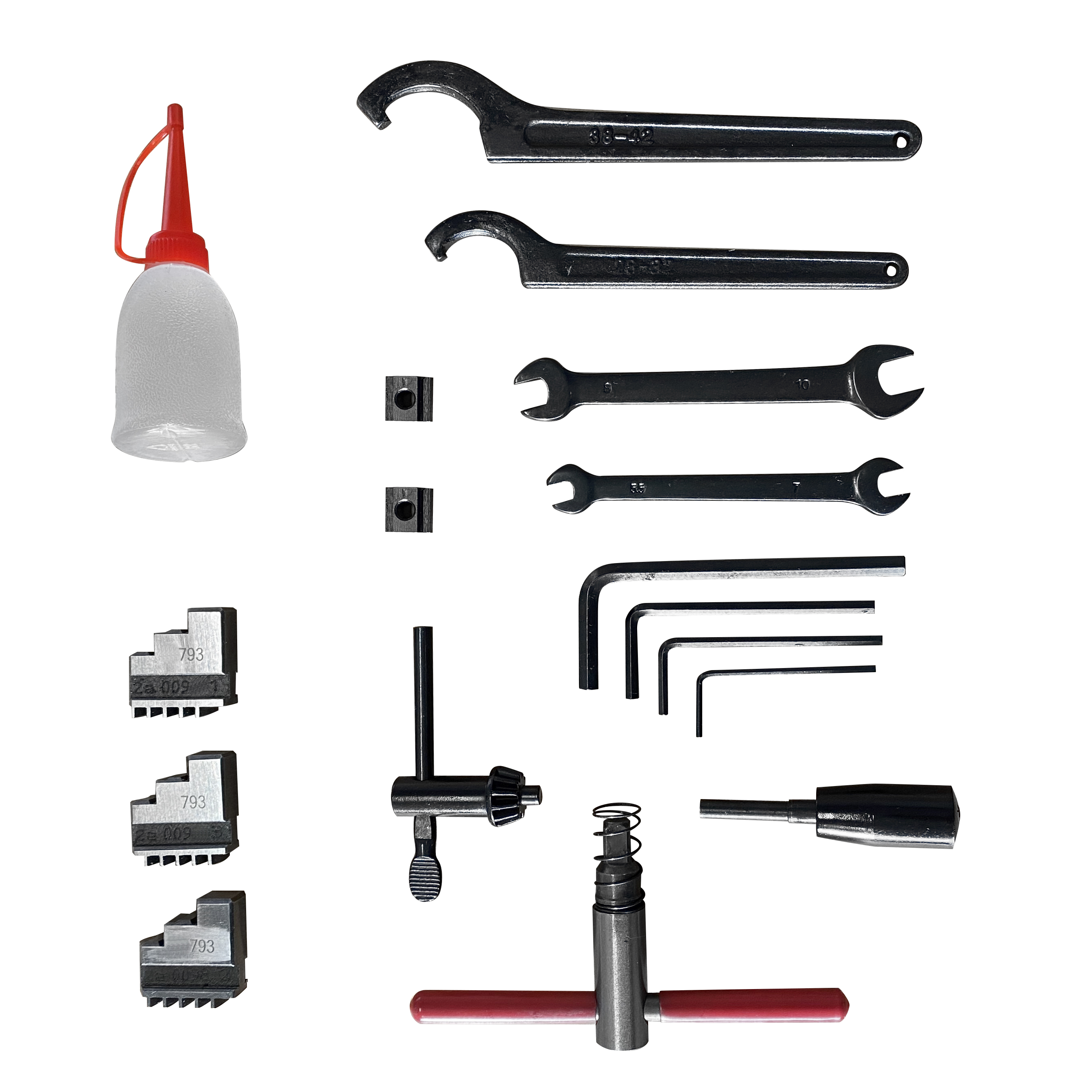

    In dotazione

    • N° 1 Mandrino autocentrante 3+3, Ø 80 mm
    • N° 1 Mandrino a cremagliera B12
    • N° 2 Chiavi per mandrini (una ciascuno)
    • N° 1 Perno per mandrino a cremagliera
    • N° 1 Set di chiavi di servizio
    • N° 1 Set di brugole
    • N° 1 Oliatore
    • N° 2 Chiavi a settore
    • N° 1 Contropunta fissa
    • N° 2 Tasselli per cave a T
    • Garanzia 12/24 mesi
    Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.

        8068081798522
