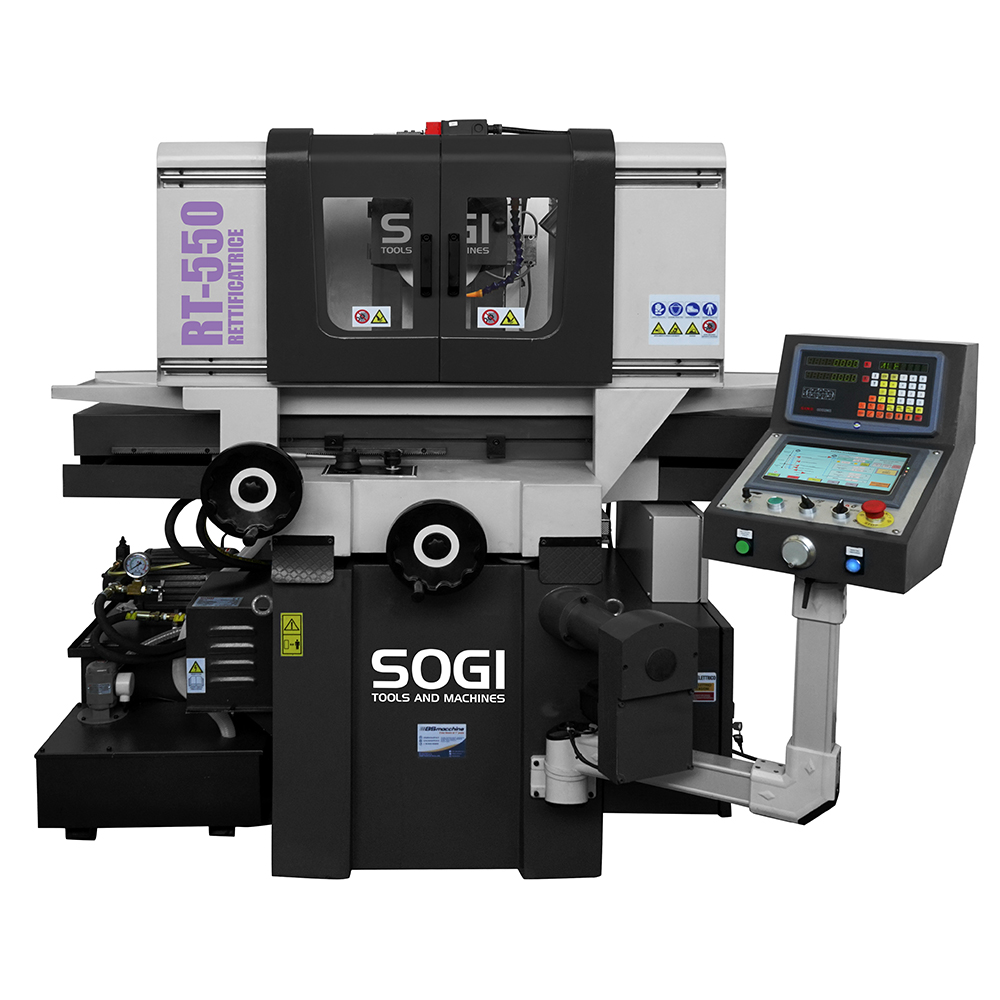

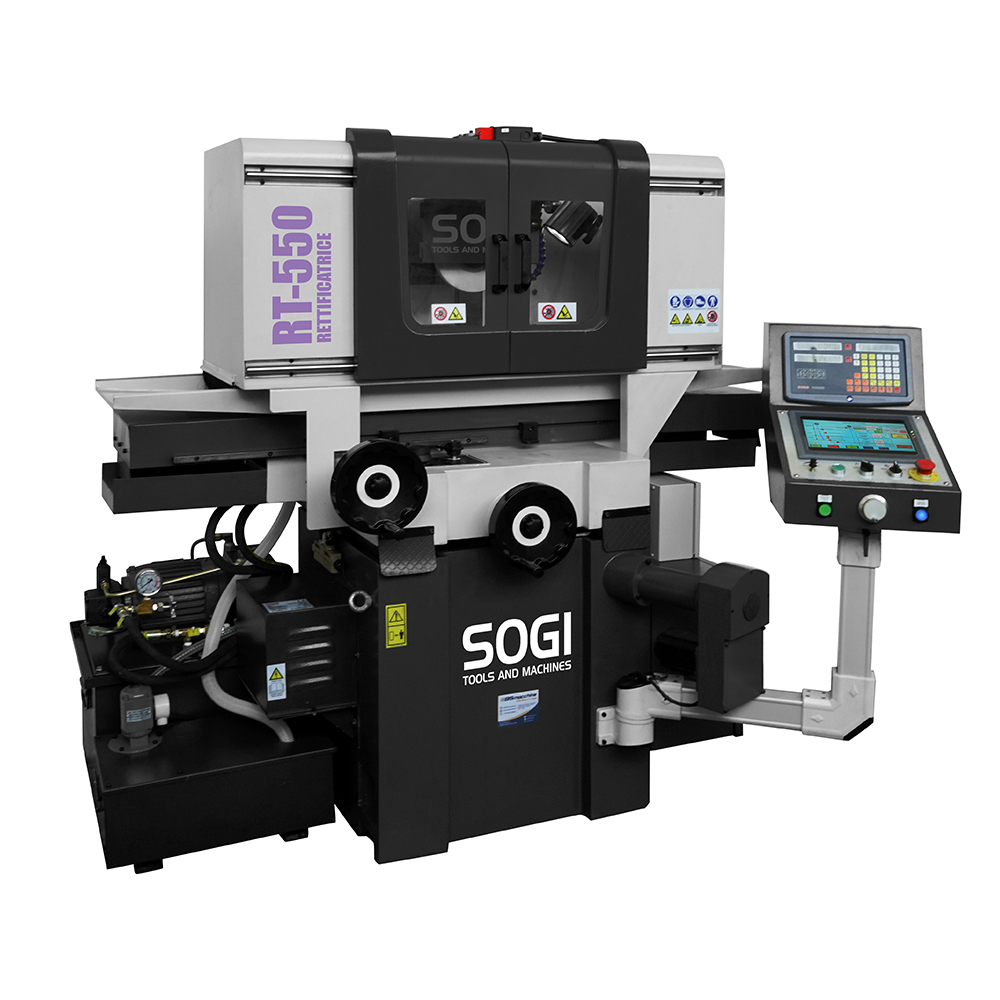

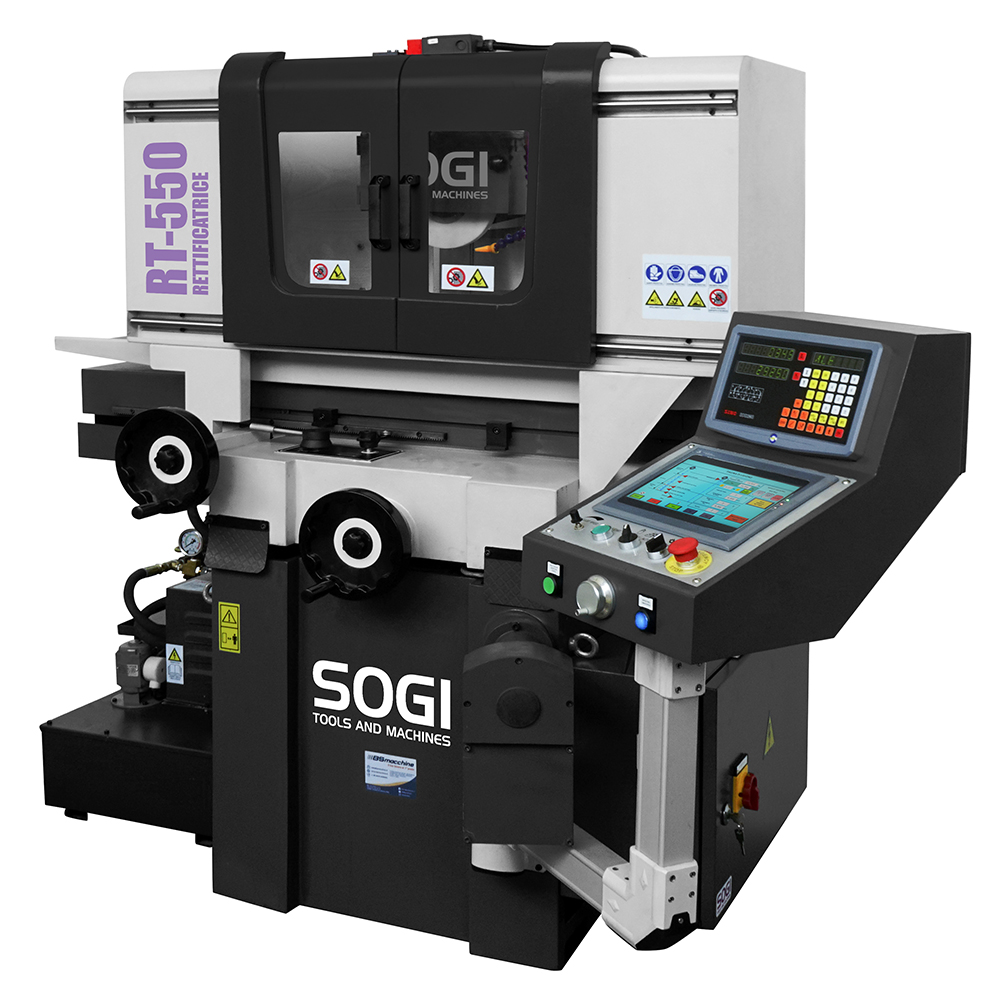

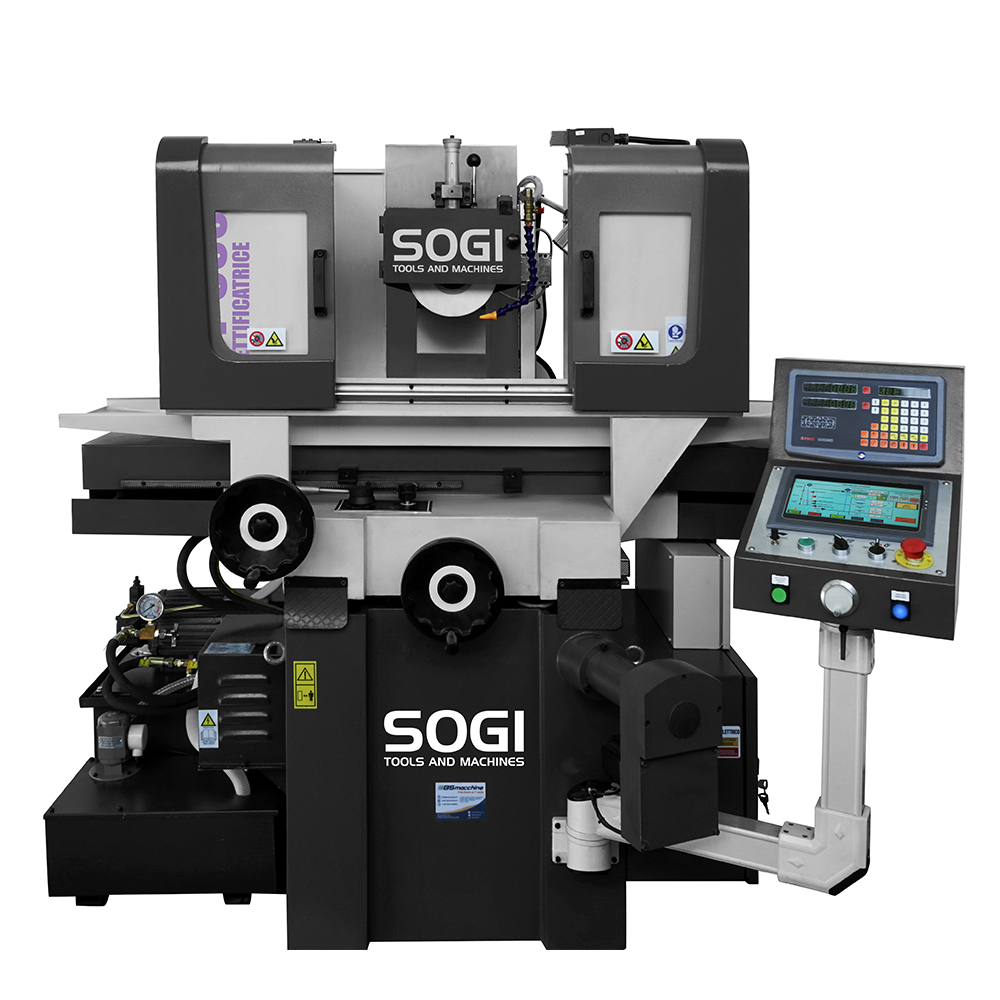

Rettificatrice per piani automatica SOGI RT-550 - 550x250 - PLC e interfaccia touch - 400 V

800SGI0864 SOGI

14713,11 (iva esclusa)
1

Descrizione

Performance senza eguali, precisioni elevate e affidabilità di utilizzo sono le prerogative della rettificatrice RT-550. Si tratta di una macchina utensile impiegata principalmente per operazioni di precisione quali la rettifica di superfici piane e matrici di tranciatura, l'affilatura, la sbavatura garantendo tolleranze di forma ristrette.

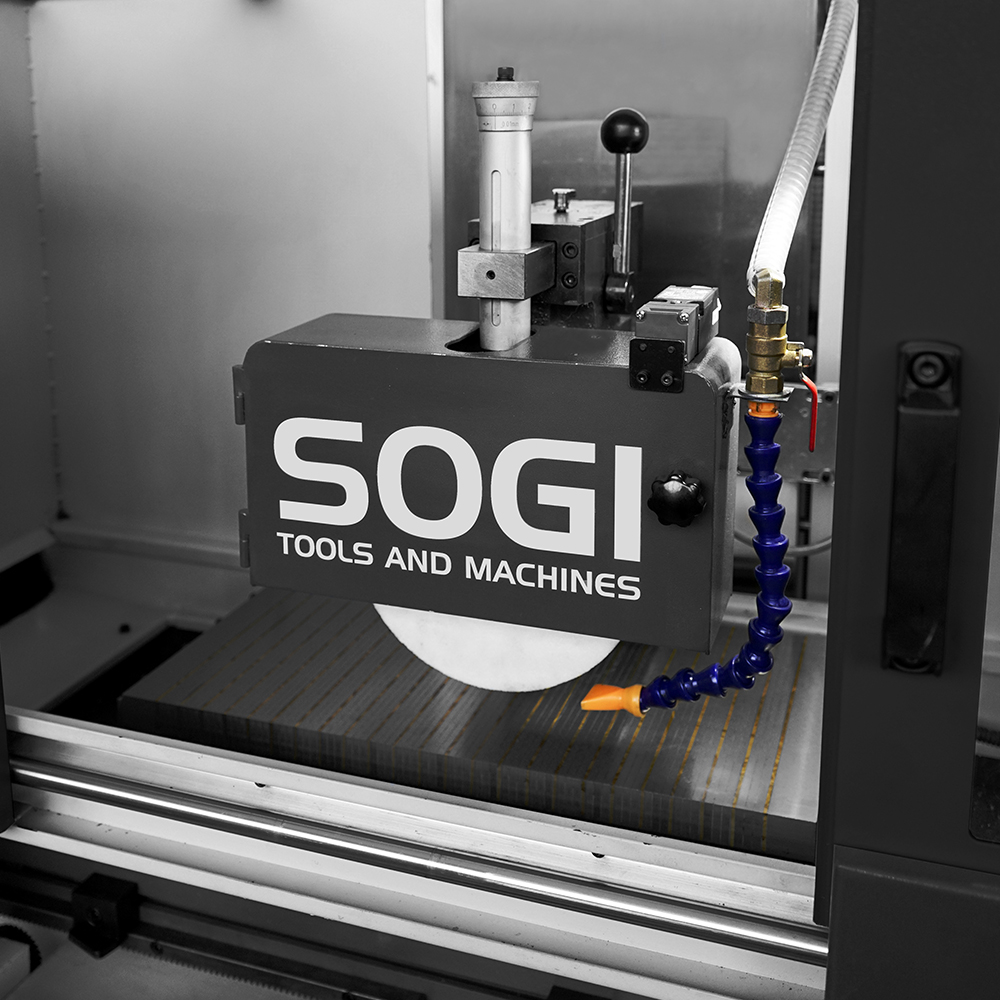

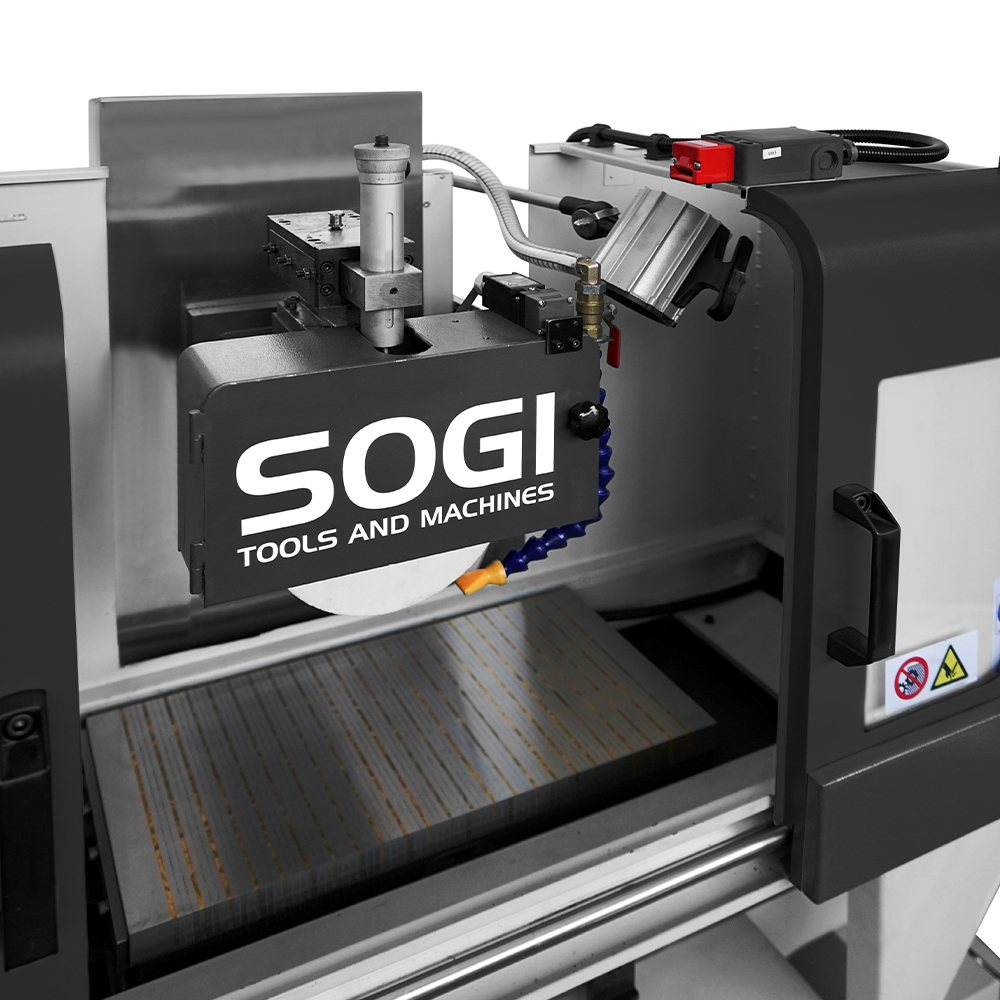

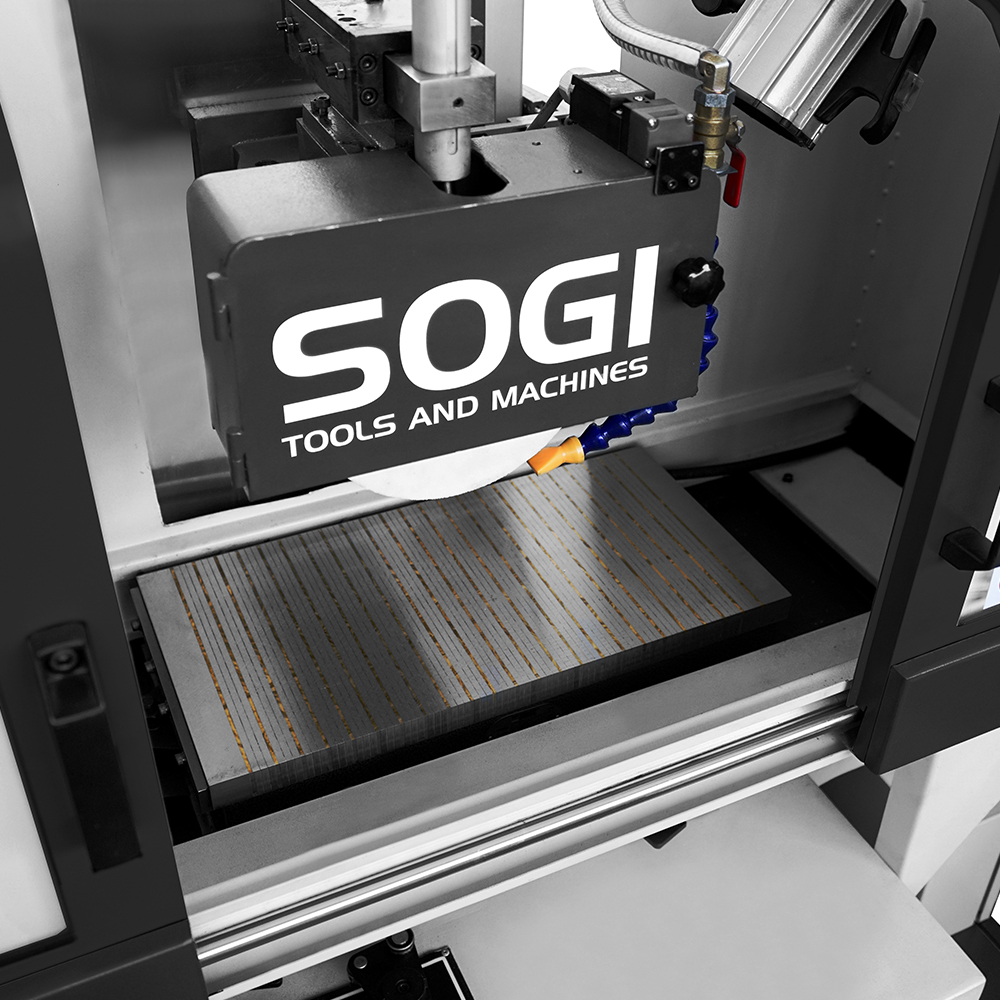

Strutturalmente la rettificatrice professionale SOGI RT-550 è costituita da un bancale in ghisa grigia che supporta una tavola portapezzo provvista di piano magnetico elettropermanente per l'ancoraggio dei componenti da lavorare: grazie alla consolidata tecnologia tedesca, i tempi di carico/scarico pezzo si riducono, la sicurezza durante le operazioni aumenta e la flessibilità di utilizzo è assicurata.

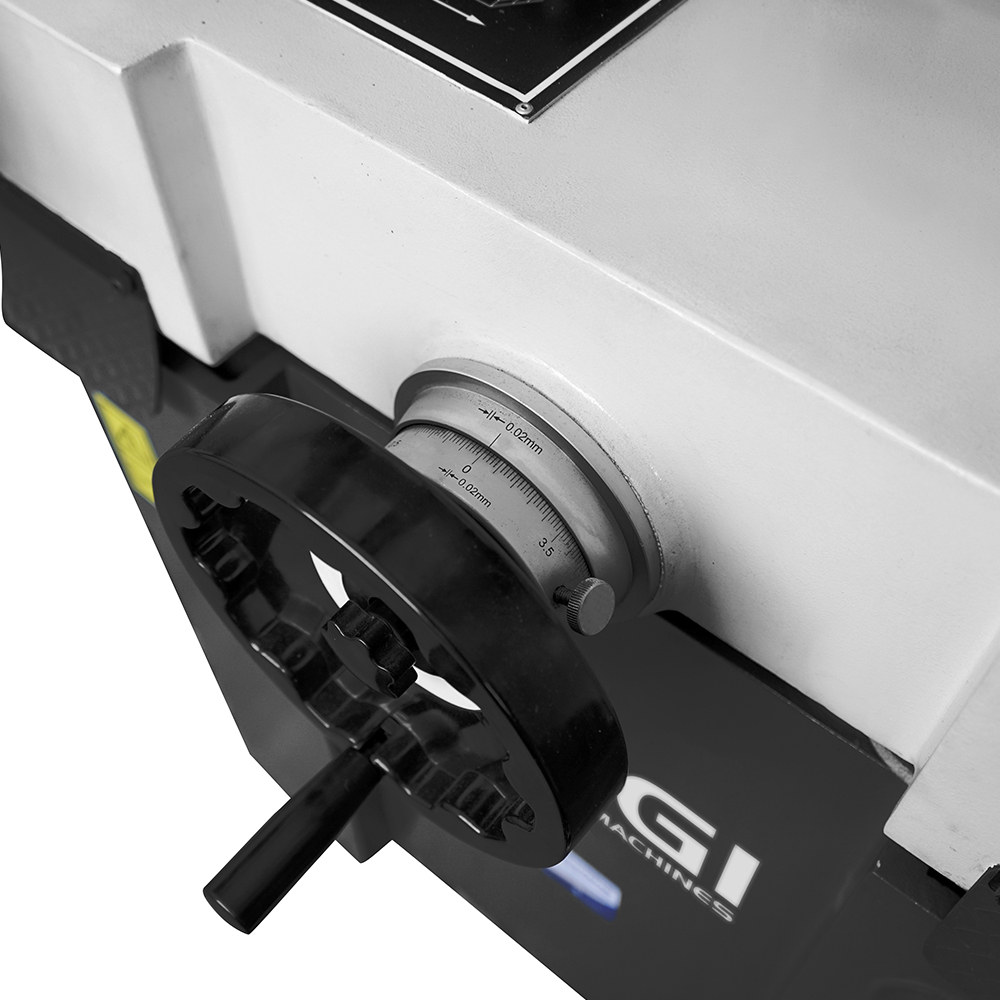

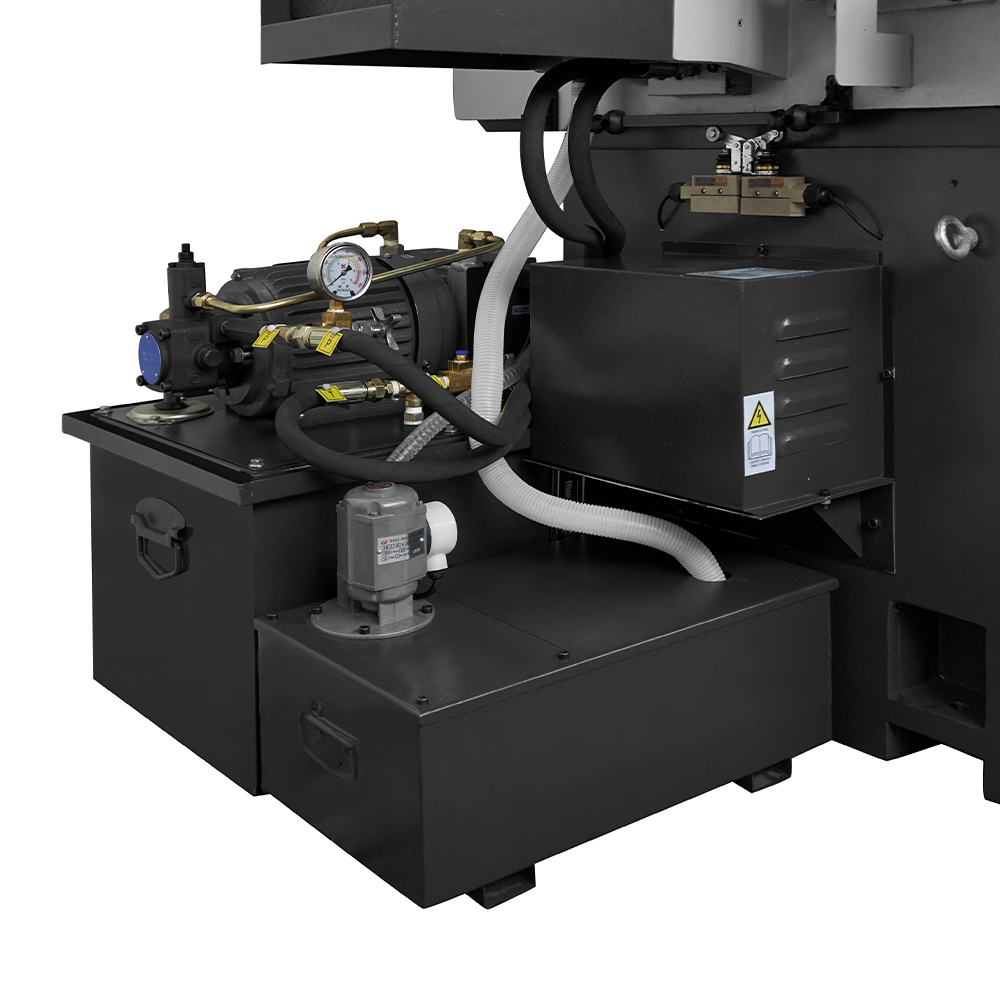

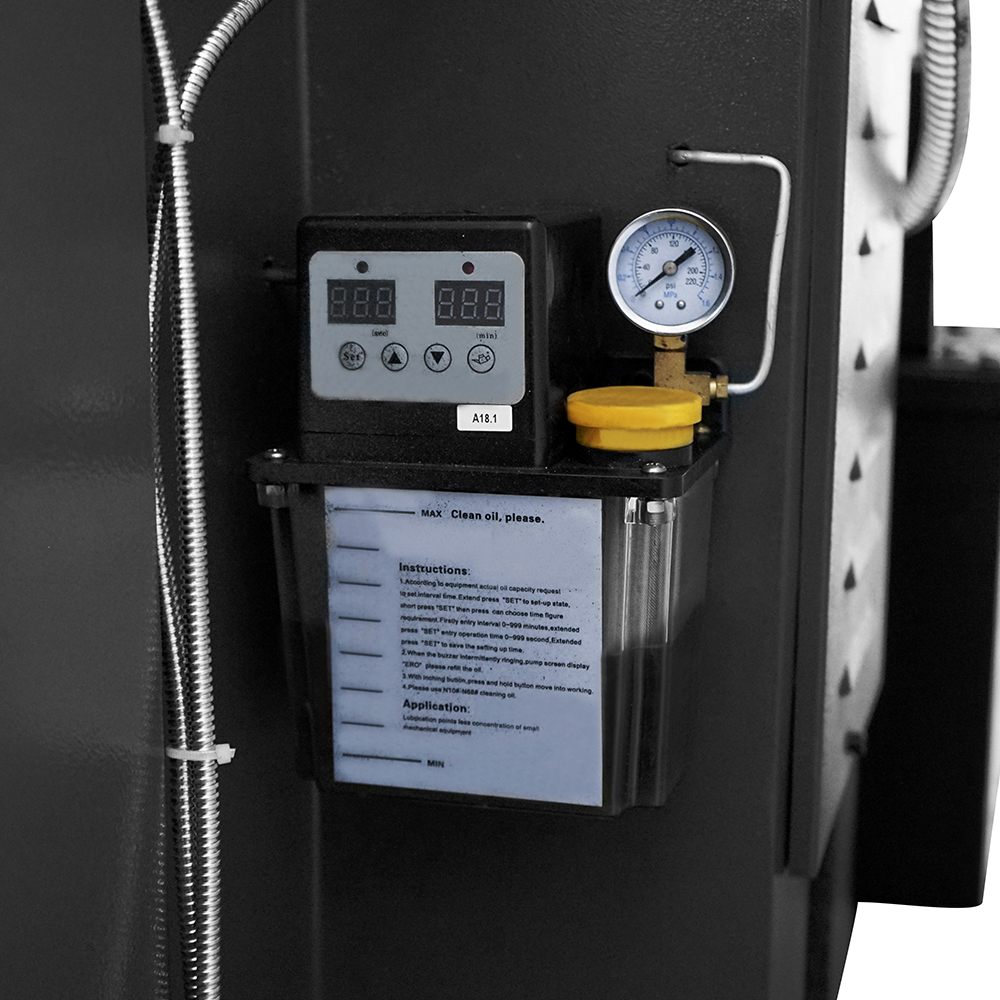

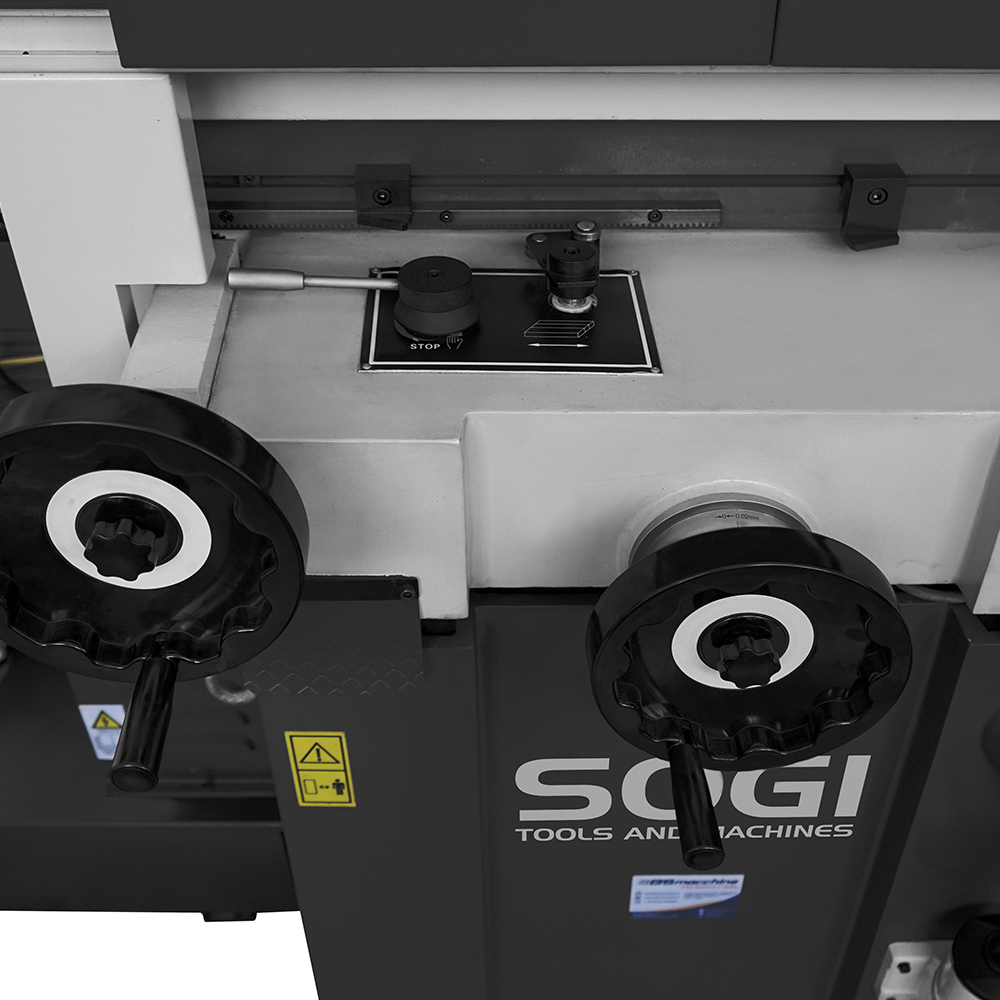

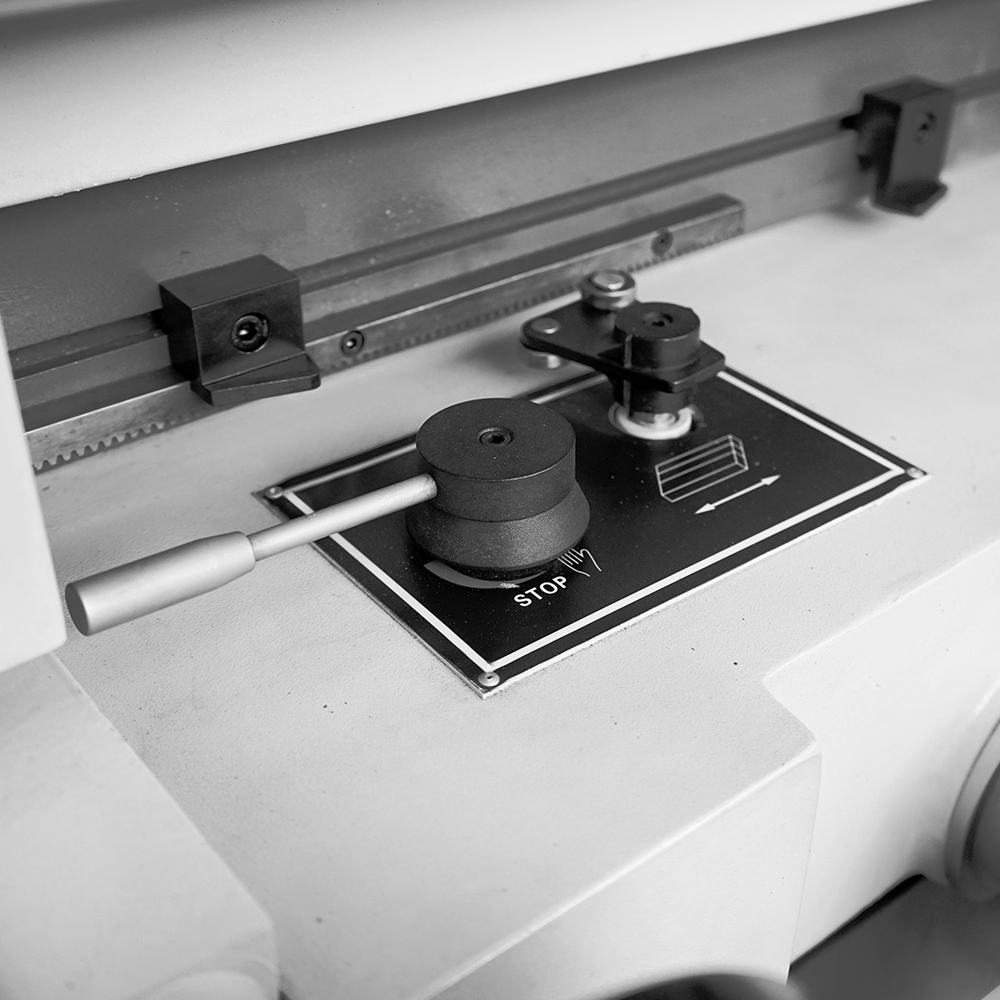

La tavola scorre in direzione longitudinale lungo due guide a "V" con pattini a ricircolo di sfere lubrificate da una centralina automatica comandata da PLC. I moti verticale della testa portamola e trasversale della tavola sono a controllo automatico (oltre che manuale) possibile grazie a servomotori robusti e volantini ergonomici.

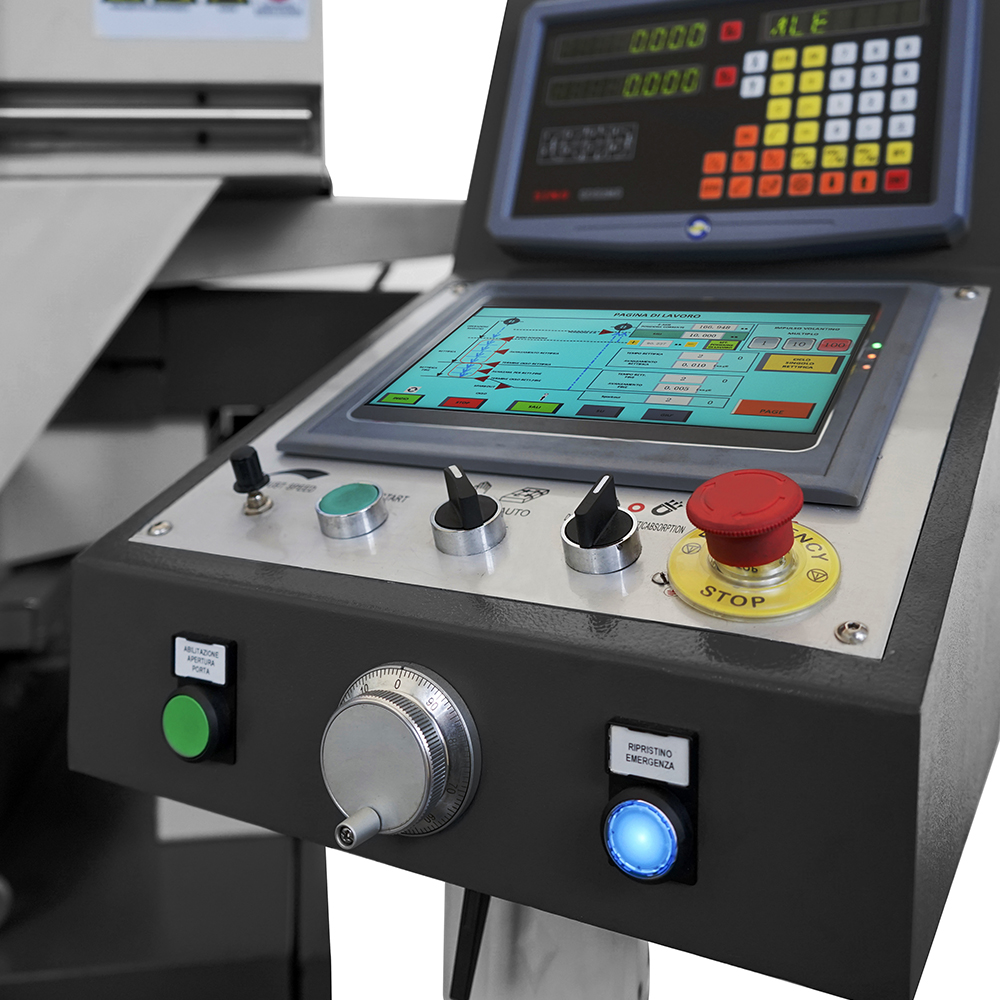

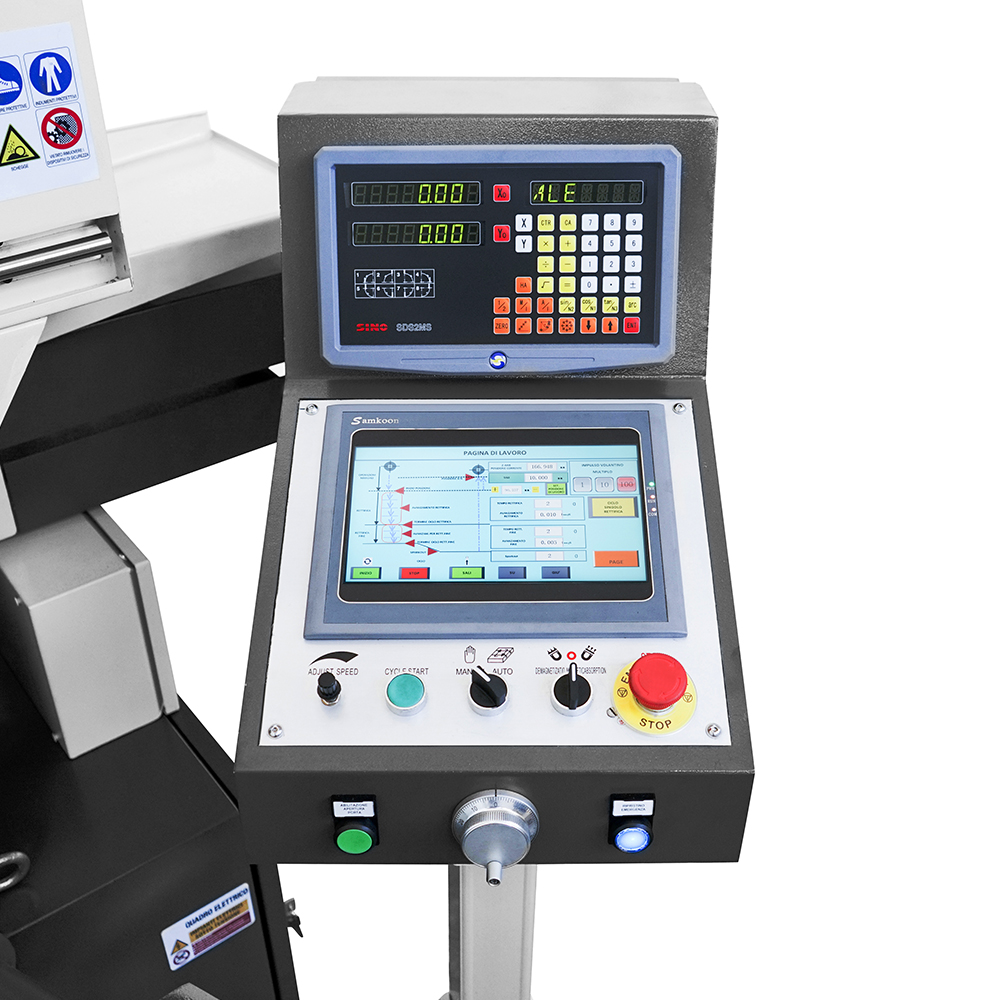

Tra le tante peculiarità che rendono questa macchina all'avanguardia, particolare importanza riveste il PLC FATEK di fattura taiwanese serie B1 che comunica con l'interfaccia uomo-macchina SAMKOON SA. Grazie alla combinazione di hardware e software, è possibile programmare il numero di passate in sgrossatura e finitura, controllare l'avanzamento mola ed il ciclo di spark-out, nonché la posizione di ritorno a fine ciclo. Un visualizzatore di quote sugli assi verticale e trasversale consente un posizionamento preciso.

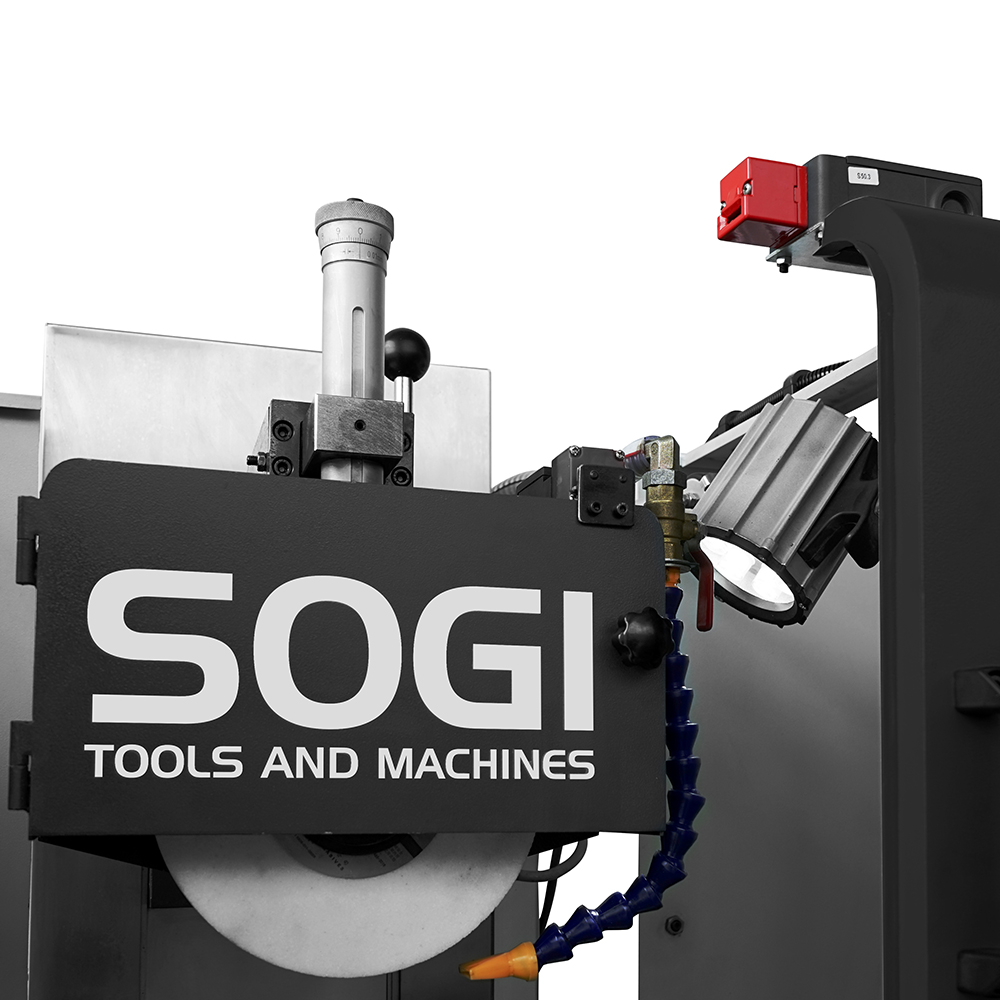

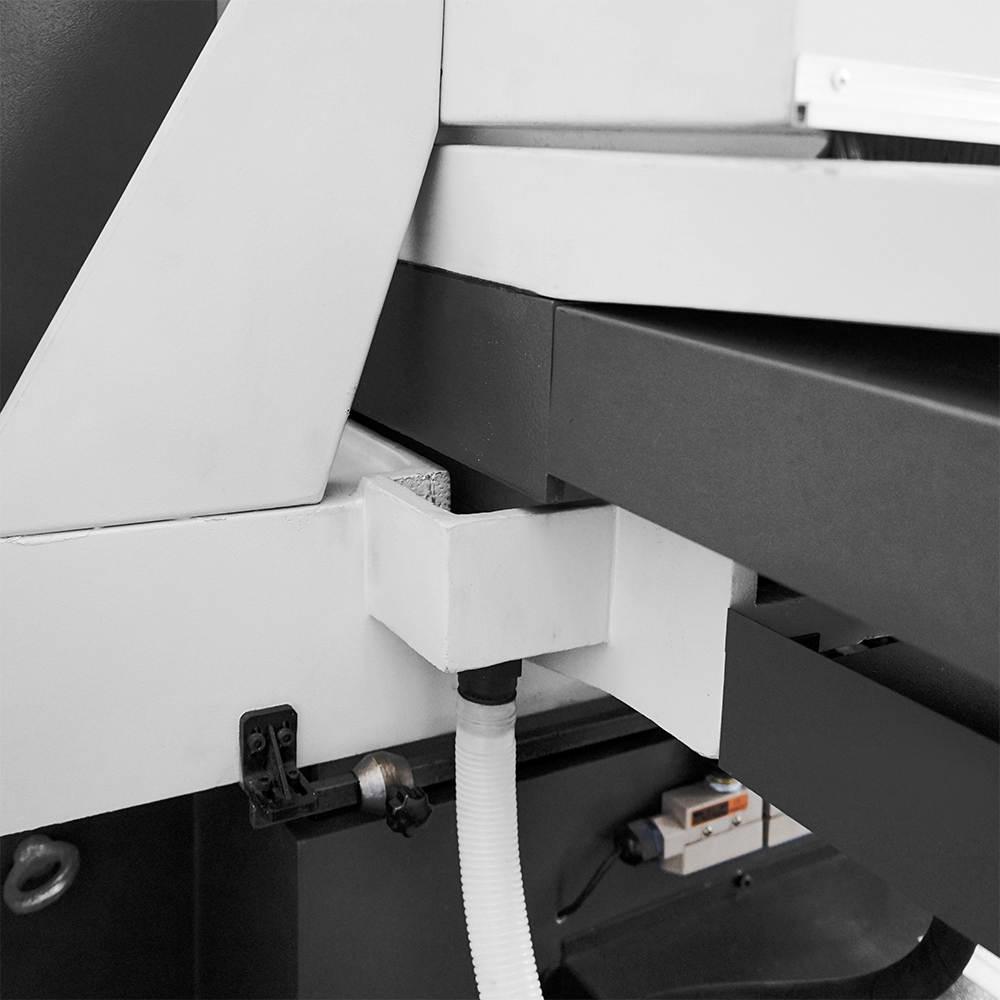

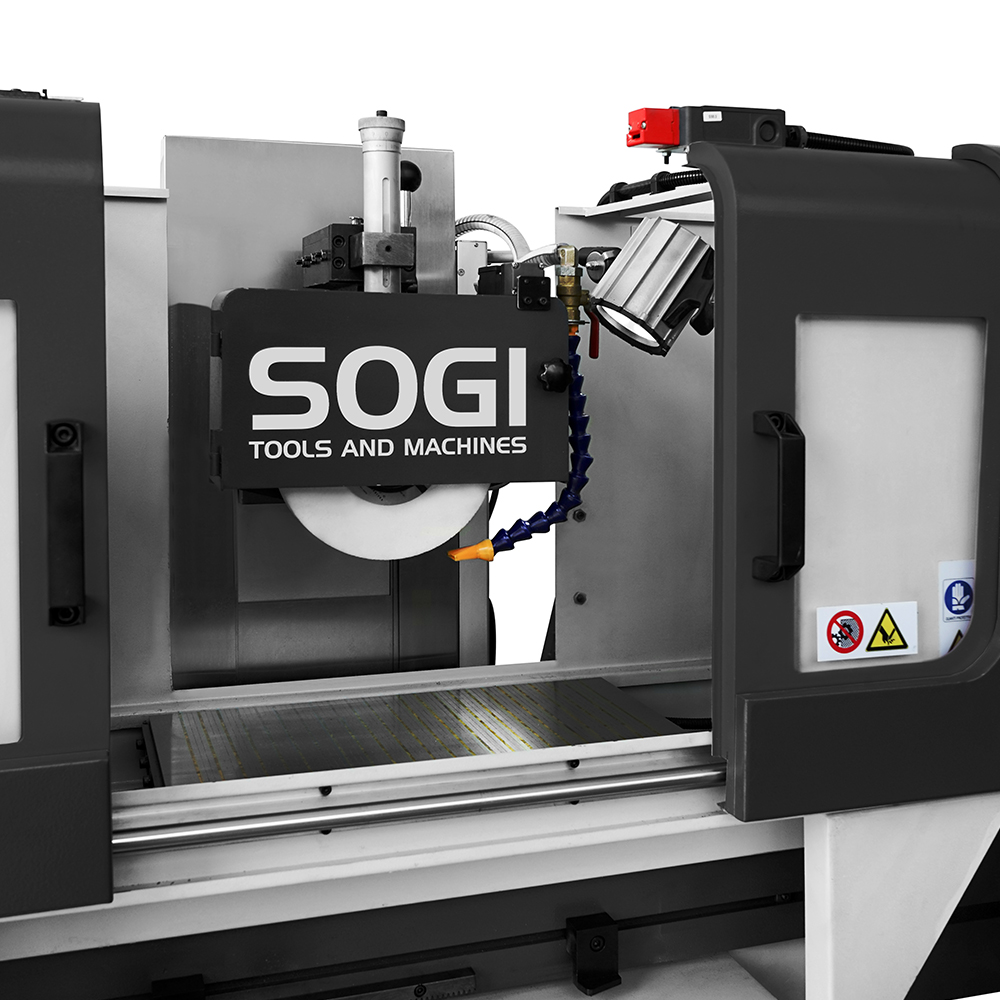

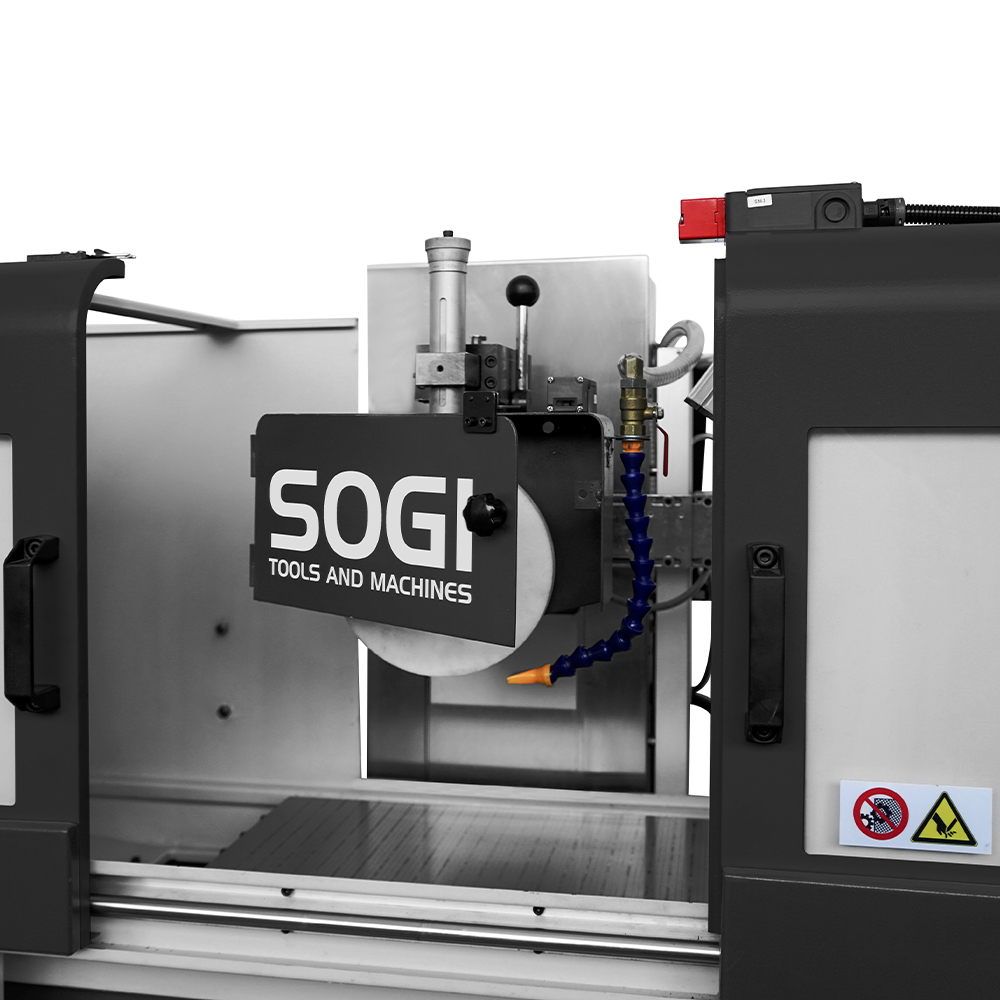

Al fine di ridurre i rischi ed al contempo migliorare la produttività limitando i consumi, la rettificatrice tangenziale RT-550 vanta un sistema di lubrorefrigerazione concepito ad hoc ed un impianto di illuminazione LED entrambi di serie. In quest'ottica, è garantita la totale accessibilità alla zona di lavoro grazie ad un comodo sistema di apertura porte munito di ampia finestratura ed elettroserratura in conformità a quanto prescritto dalla legislazione vigente in materia di sicurezza.

Ideale per la lavorazione di oggetti di piccolo/medie dimensioni, la rettificatrice SOGI RT-550 garantisce risultati ottimali su acciai, ghise e metalli non ferrosi, nel rispetto della sicurezza personale, dell'economicità e dell'ambiente. La mola infatti è messa in rotazione da un motore trifase da 1.5 kW ad alta efficienza energetica.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità).

Caratteristiche tecniche della rettificatrice RT-550

  • Dimensioni della tavola: 550 x 250 mm
  • Superficie rettificabile: 560 x 260 mm
  • Corsa longitudinale della tavola: 560 mm
  • Corsa trasversale della tavola: 260 mm
  • Distanza max asse mola - tavola portapezzo: 325 mm
  • Dimensioni piano magnetico elettropermanente (L x P): 500 x 250 mm
  • Portata massima piano magnetico elettropermanente: 150 kg
  • Avanzamento per corsa trasversale: 0,5 - 10 mm/corsa
  • Avanzamento rapido trasversale: 990 mm/min
  • Avanzamento manuale trasversale (con volantino): 4 mm/div
  • Accuratezza della ripetizione: 0,02 mm
  • Avanzamento per corsa verticale: 0,1 - 0,01 - 0,001 mm
  • Avanzamento rapido verticale: 360 mm/min
  • Avanzamento manuale verticale (con volantino): 2 mm/div
  • Accuratezza della ripetizione: 0,01 mm
  • Dimensioni mola (diam. est x spess x diam. int): Ø200 x 20 x Ø31,75 mm
  • Velocità di rotazione mandrino: 2850 rpm
  • Potenza nominale motore mandrino: 1,5 kW
  • Corrente assorbita motore mandrino: 3,3 A
  • Potenza nominale motore avanzamento trasversale: 0,04 kW
  • Corrente assorbita motore avanzamento trasversale: 0,8 A
  • Potenza nominale motore avanzamento verticale: 0,75 kW
  • Corrente assorbita motore avanzamento verticale: 5,8 A
  • Potenza nominale pompa refrigerante: 0,04 kW
  • Corrente assorbita pompa refrigerante: 0,23 A
  • Potenza nominale pompa centralina: 1,5 kW
  • Corrente assorbita pompa centralina: 3,2 A
  • Potenza nominale macchina: 4 kW
  • Tensione/frequenza di alimentazione: 400 V/ 50 Hz
  • Peso lordo approssimativo (con imballo): 1560 kg
  • Peso netto approssimativo (privo di imballo): 1410 kg
  • Dimensioni d'ingombro (L x P x H): 2200 x 2000 x 2000 mm

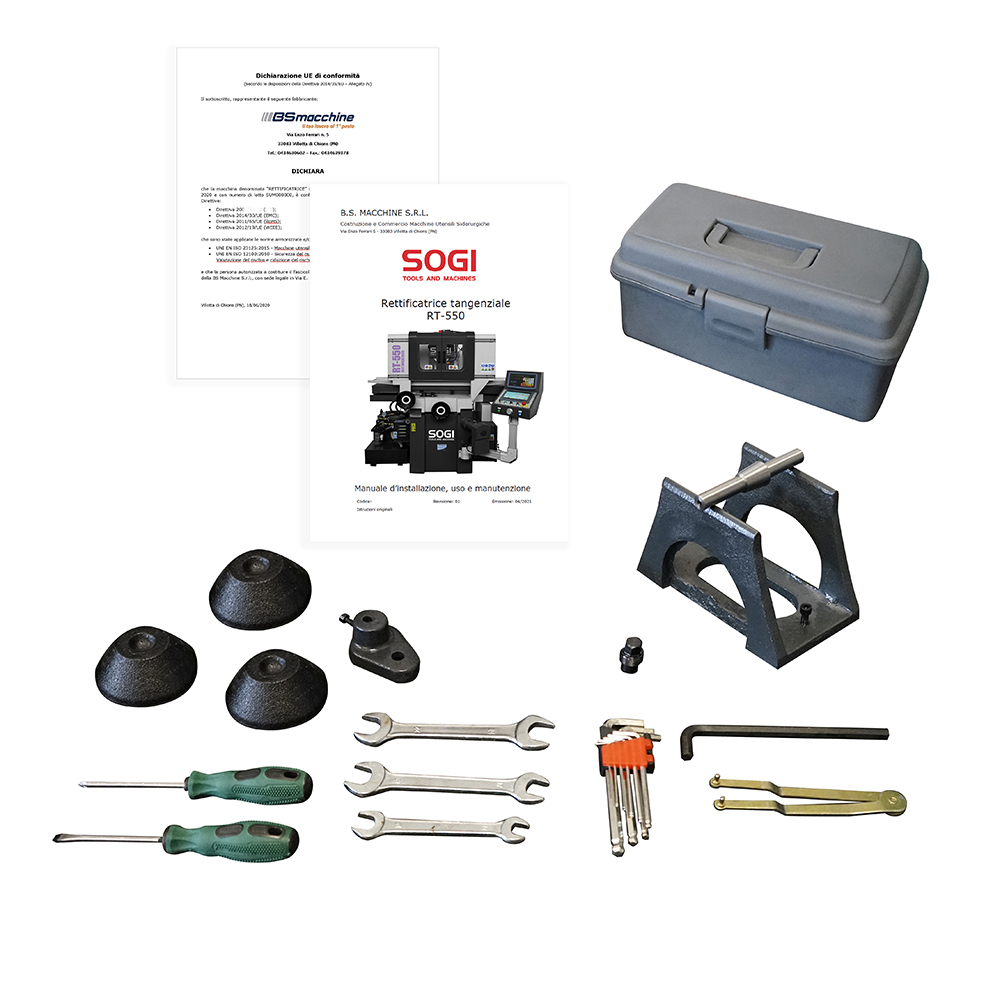

In dotazione

  • N°1 mola abrasiva grana 46
  • N°1 cassetta con attrezzi vari
  • Garanzia 12 mesi
