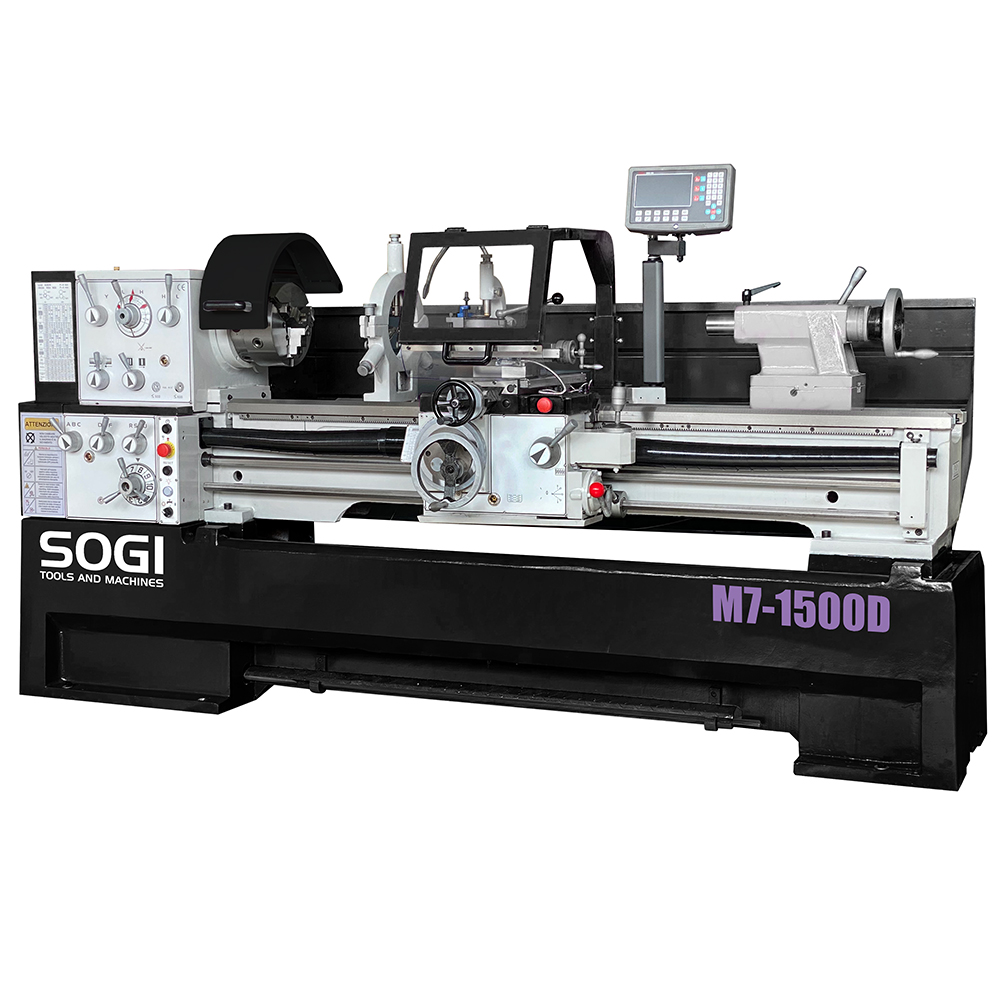

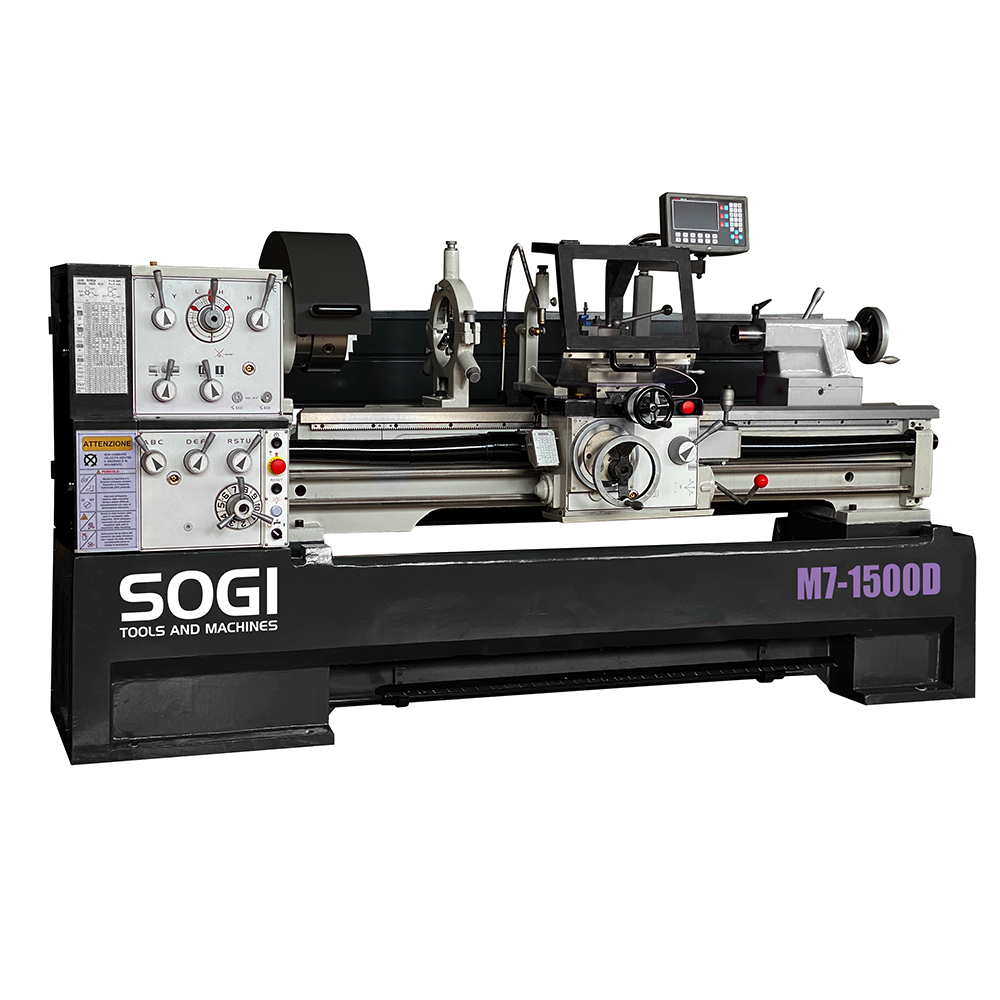

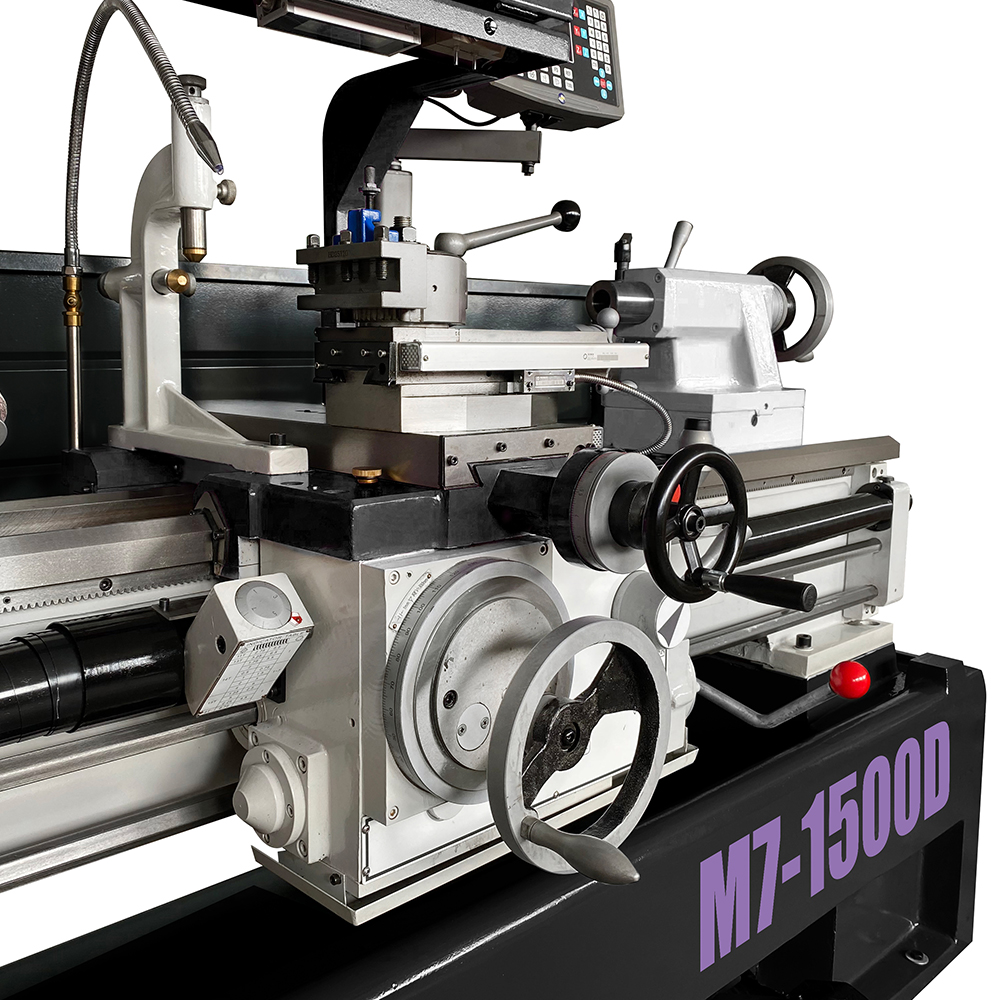

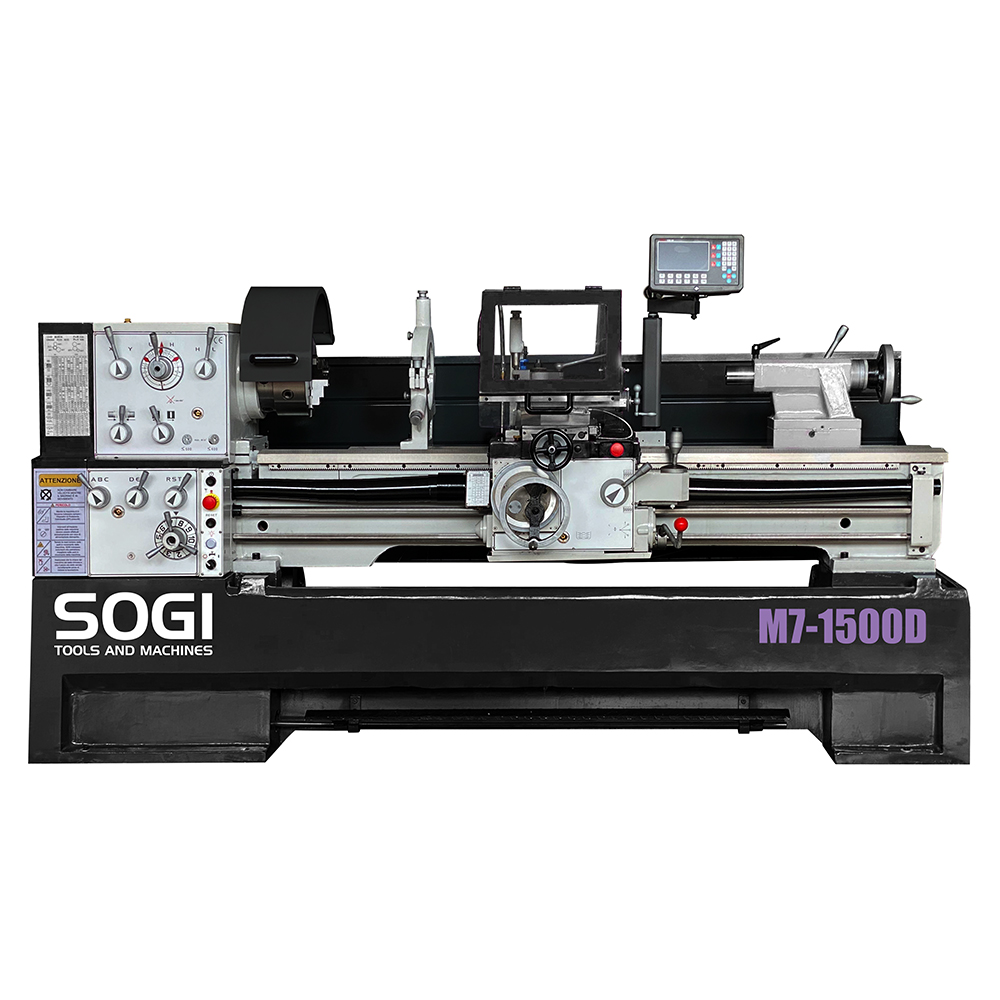

Tornio parallelo per metalli SOGI M7-1500D PB 58 mm - visualizzato 3 assi - Semi-Norton 230x1500 mm

800SGI0295 SOGI

18490,00 (iva esclusa)
1

Descrizione

Il tornio parallelo SOGI M7-1500D è una macchina utensile professionale, dalle linee tradizionali, progettata per la lavorazione di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

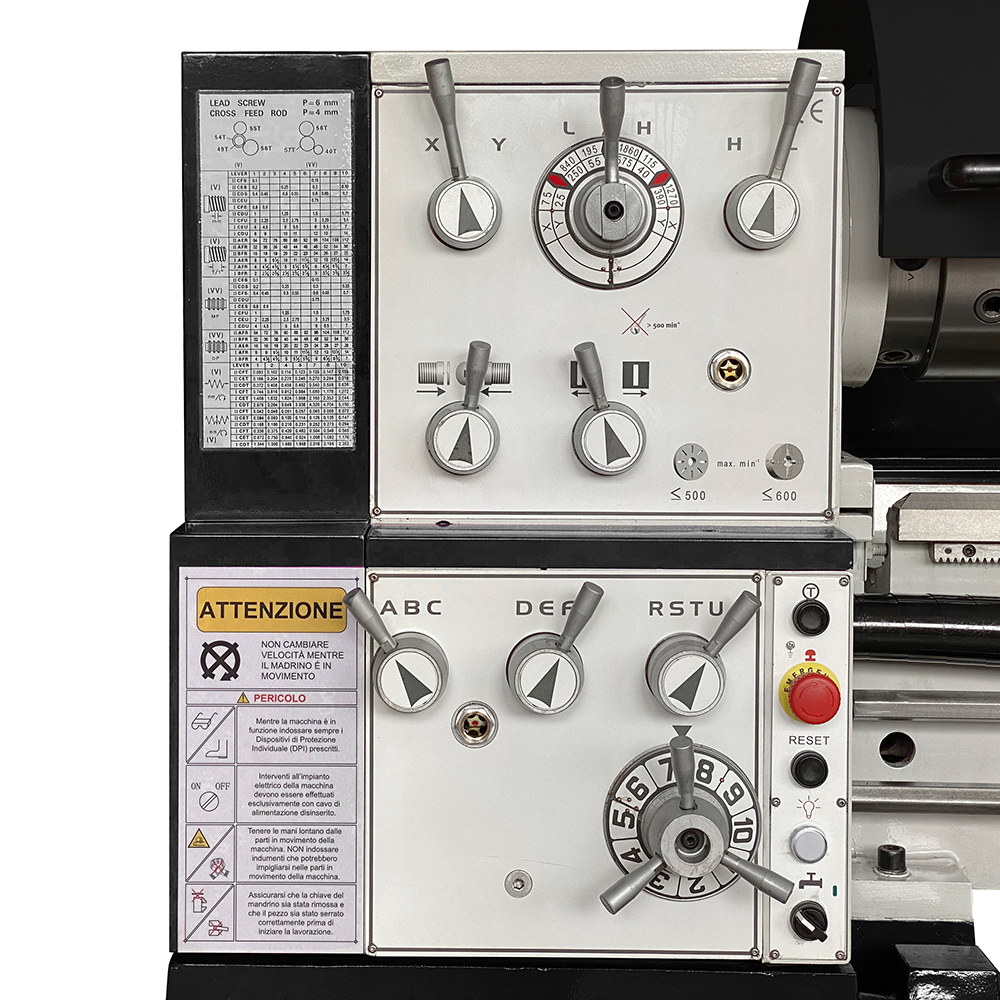

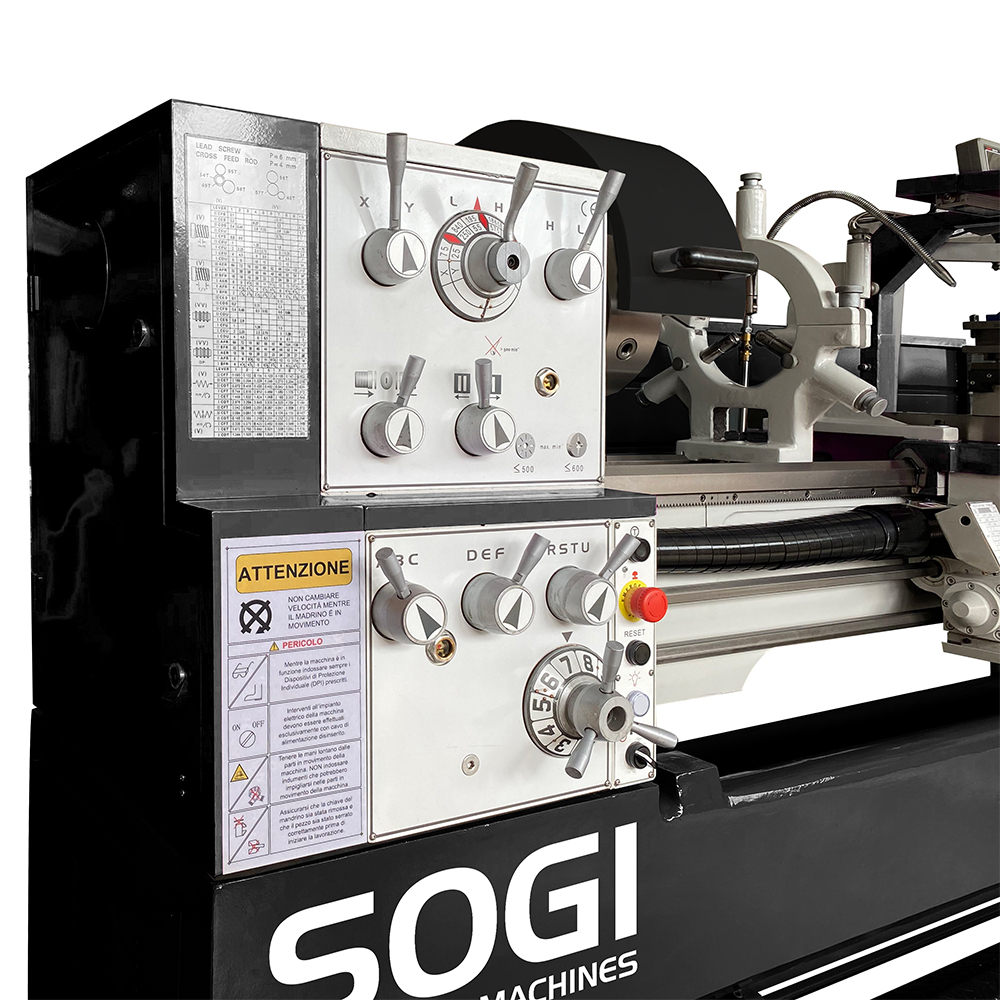

Il tornio per metalli SOGI M7-1500D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

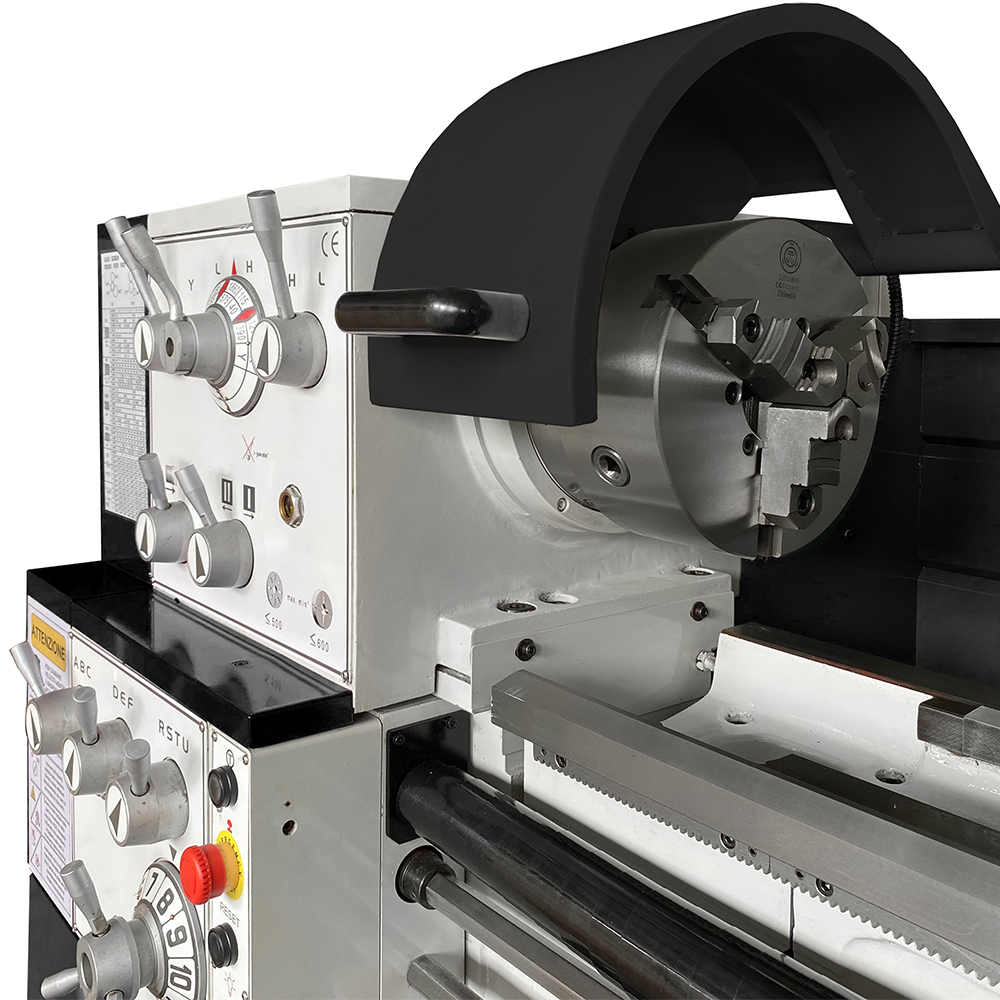

Il mandrino, autocentrante con griffe diritte, rovesce e tenere in dotazione, ha un diametro di Ø 200 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. L'albero mandrino è montato su cuscinetti a rulli conici regolabili di alta qualità ed è in bagno d'olio. Il mandrino è azionato da un motore asincrono trifase robusto ed affidabile.

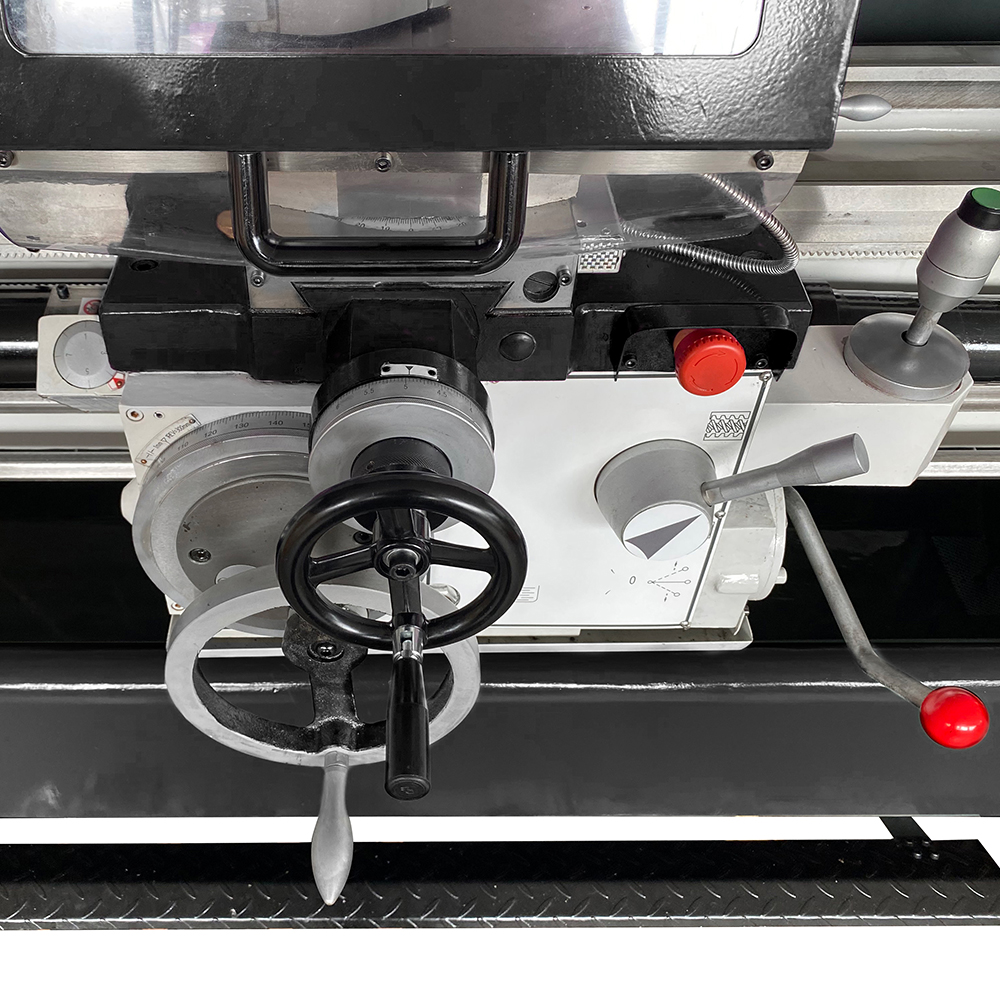

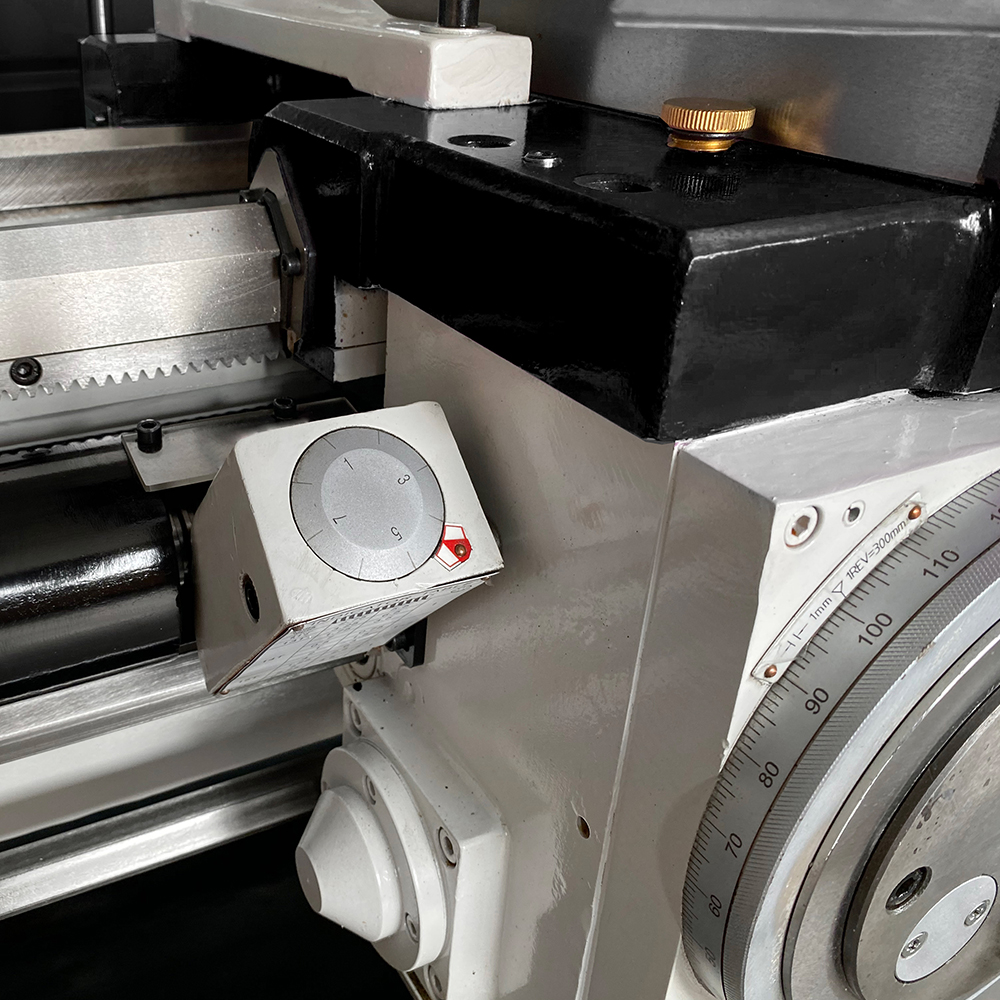

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici. Sul carro è presente un sistema di fermi meccanici a camme regolabili per il bloccaggio dell'avanzamento automatico del carro stesso.

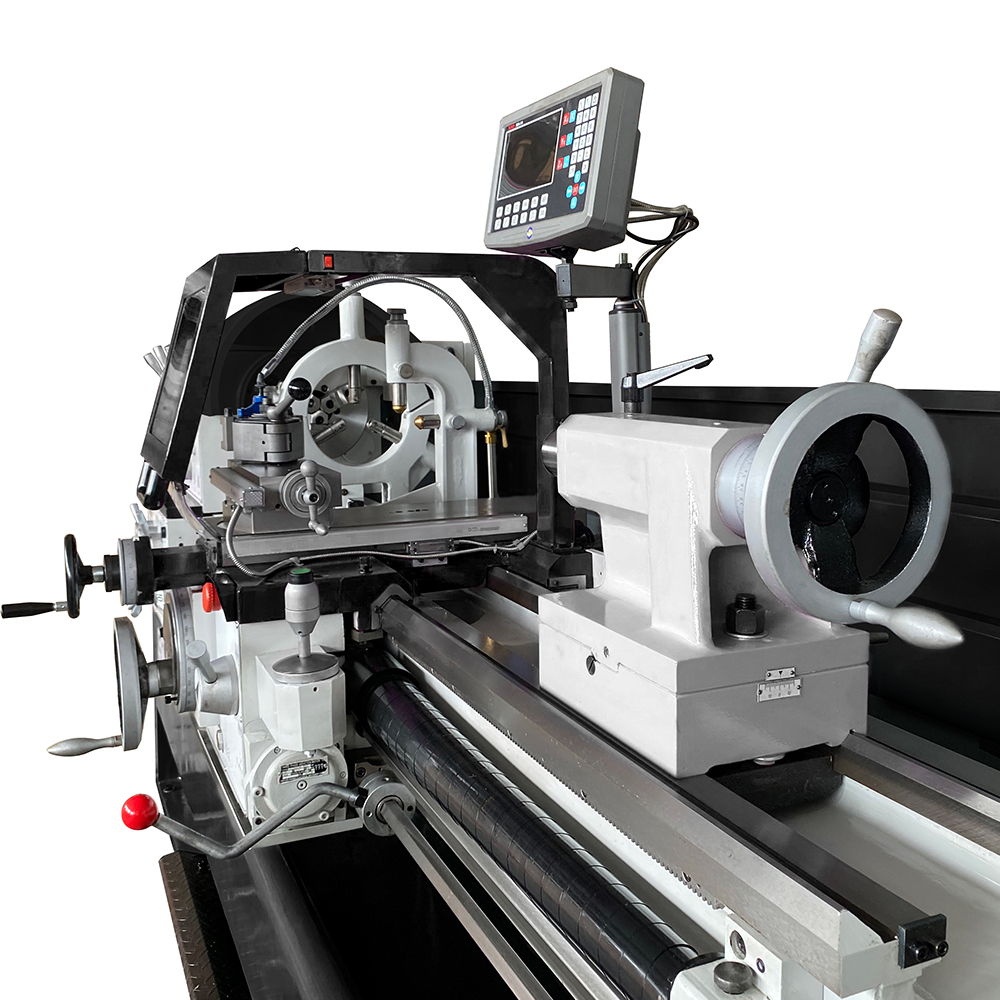

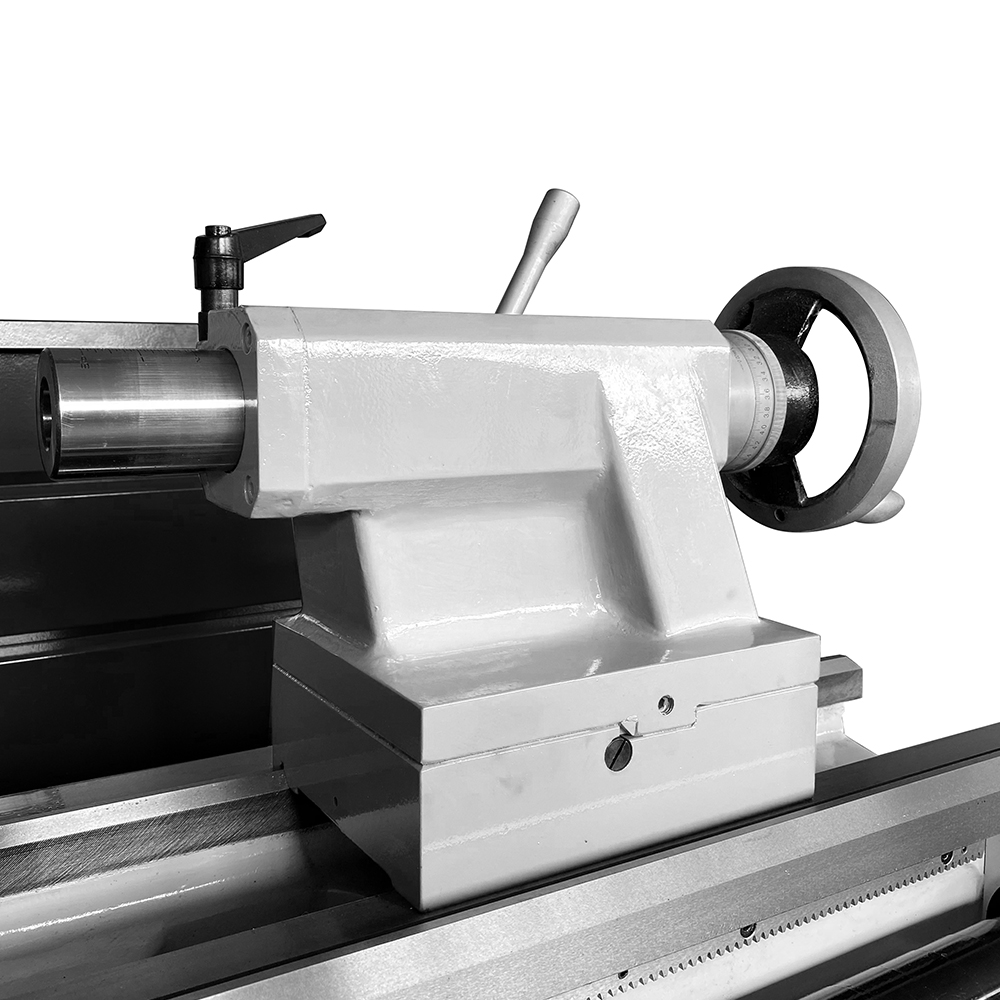

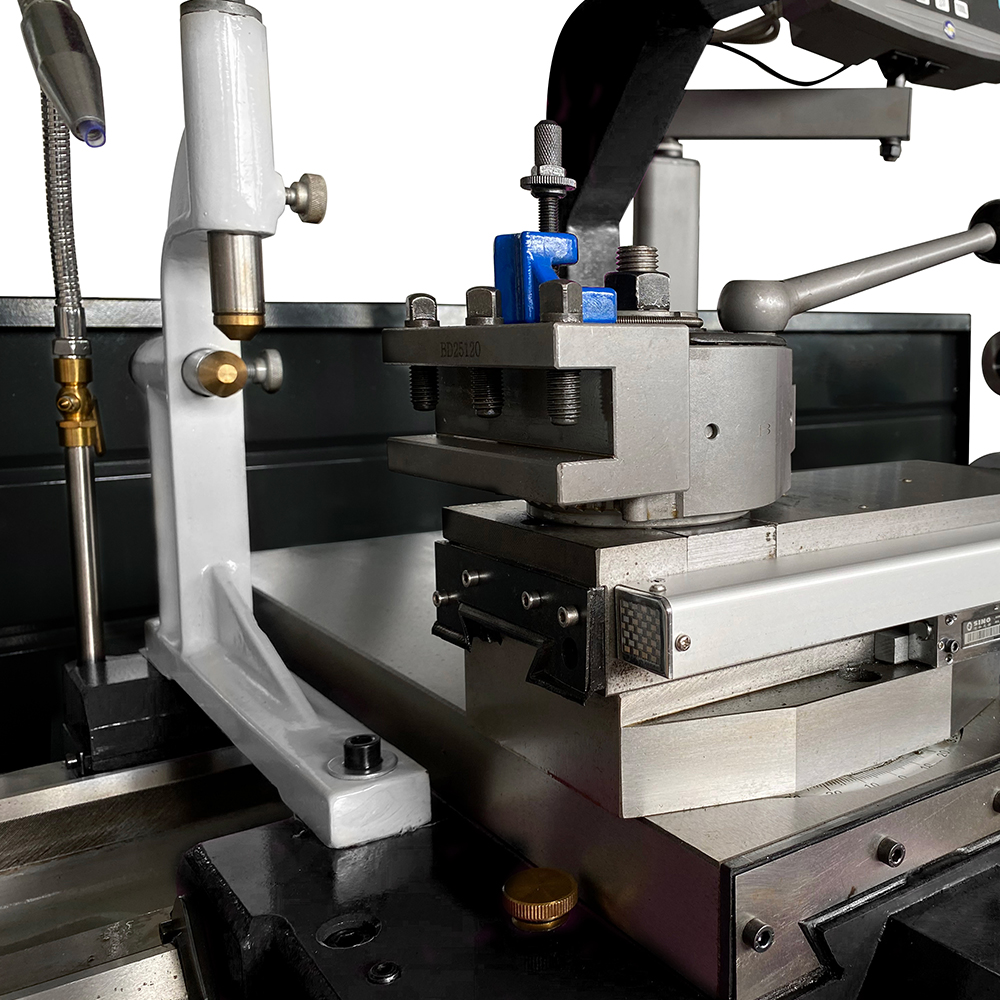

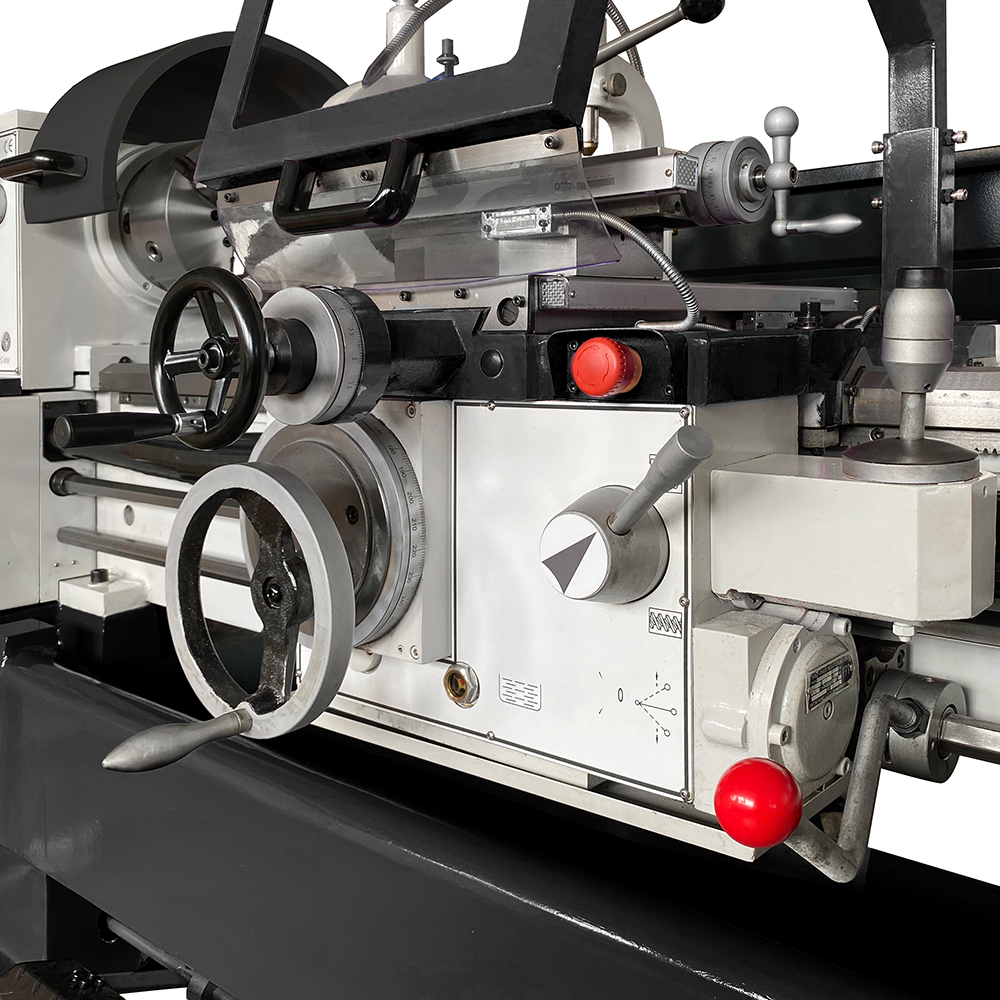

Il tornio industriale SOGI M7-1500D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta Multifix a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino.

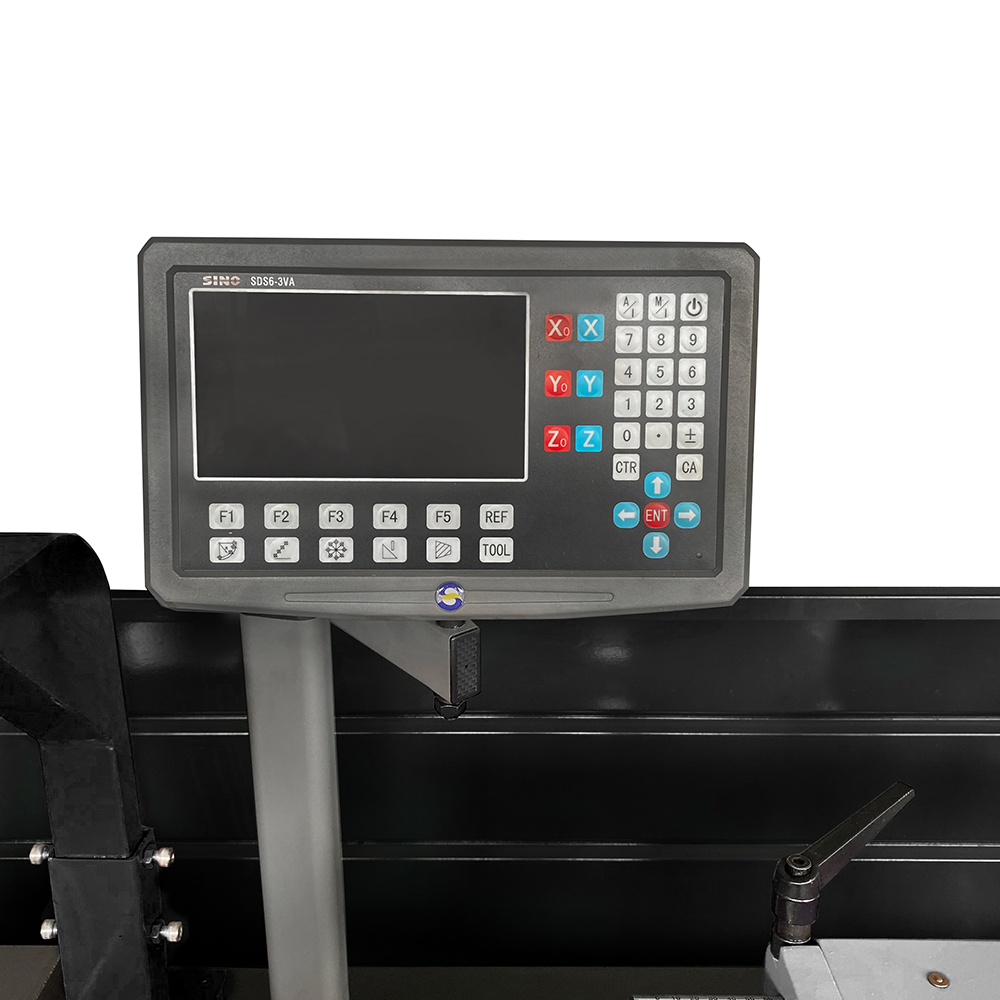

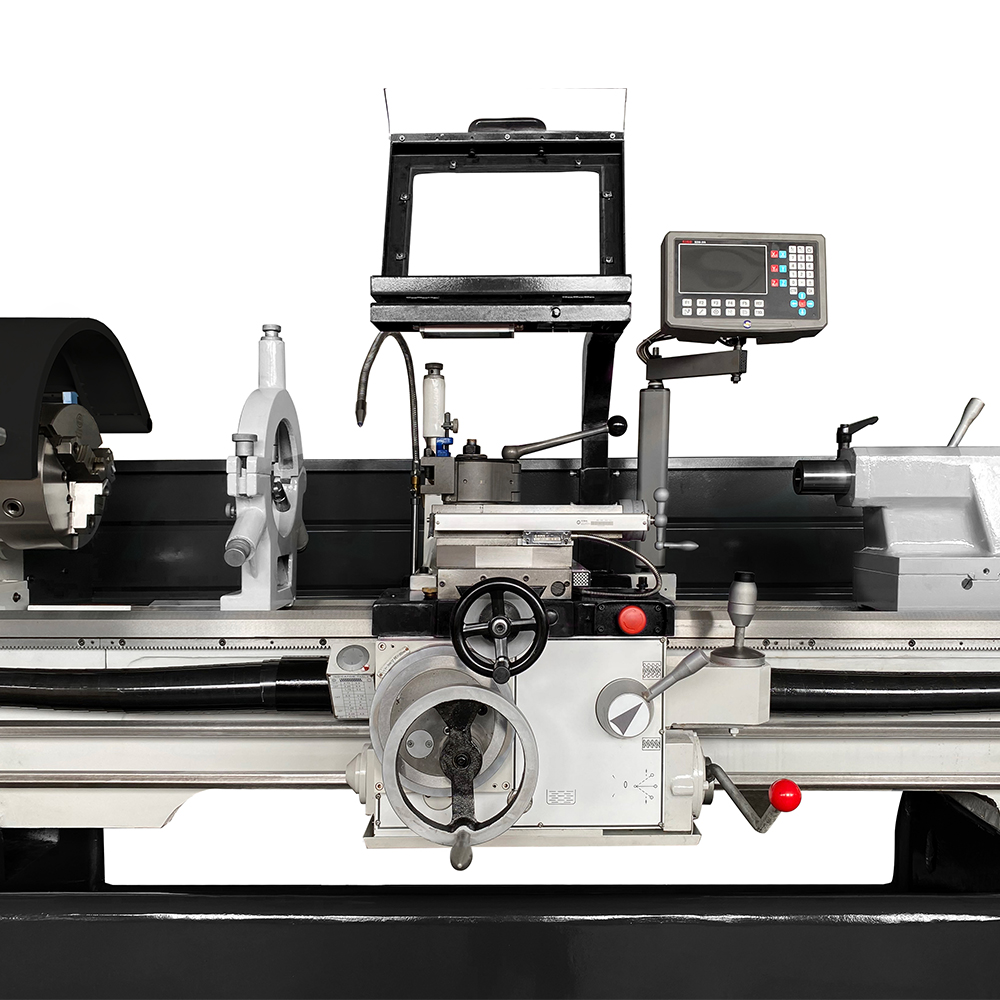

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED. Sempre di serie, il tornio parallelo professionale SOGI M7-1500D è fornito di basamento di appoggio in ghisa. Presente anche un comparatore di filettature ed un sistema di lubrificazione guide di scorrimento carro e slitta trasversale azionabile per mezzo di apposito pomello.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Per optional e richieste particolari, contattare il nostro Servizio Clienti.

Caratteristiche tecniche del tornio SOGI M7-1500D - PB Ø 58 mm

  • Distanza tra le punte: 1500 mm
  • Altezza delle punte: 230 mm
  • Diametro ammesso sul banco: Ø 460 mm
  • Diametro ammesso sulla slitta: Ø 225 mm
  • Diametro ammesso sull'incavo: Ø 640 mm
  • Larghezza banco: 300 mm
  • Passaggio barra: Ø 58 mm
  • Diametro mandrino (autocentrante 3+3+3): Ø 200 mm
  • Attacco mandrino: Camlock D1-6
  • Cono mandrino: CM6
  • Cono cannotto contropunta: CM4
  • Corsa cannotto contropunta: 130 mm
  • Tipologia torretta portautensile: A cambio rapido (Multifix)
  • Sezione massima utensile torretta: 25x25 mm
  • Avanzamenti trasversali: 0,014 ÷ 0,784 mm/giro
  • Avanzamenti longitudinali: 0,031 ÷ 1,70 mm/giro
  • Divisione volantino carrellino/cannotto contropunta: 0,02 mm
  • Divisione volantino carro: 0,1 mm
  • Divisione volantino slitta trasversale: 0,05 mm
  • Filettature Metriche: 0,10 ÷ 14 mm
  • Filettature Whitworth: 2 ÷ 112 TPI
  • Filettature Diametral Pitches: 4 ÷ 112 DP
  • Filettature Module Pitches: 0,10 ÷ 7,0 MP
  • Potenza motore principale: 5,5 kW
  • Potenza motore emulsivo: 90 W
  • Numero velocità mandrino: 12
  • Range velocità mandrino: 25 ÷ 1860 giri/min
  • Corsa slitta trasversale: 250 mm
  • Corsa carro: 1300 mm
  • Corsa carrellino portautensili: 130 mm
  • Potenza nominale macchina: 5,7 kW
  • Tensione/frequenza: 400 V/50 Hz
  • Peso netto: 2000 kg
  • Dimensioni di ingombro (L x P x H): 2750 x 1050 x 1600 mm

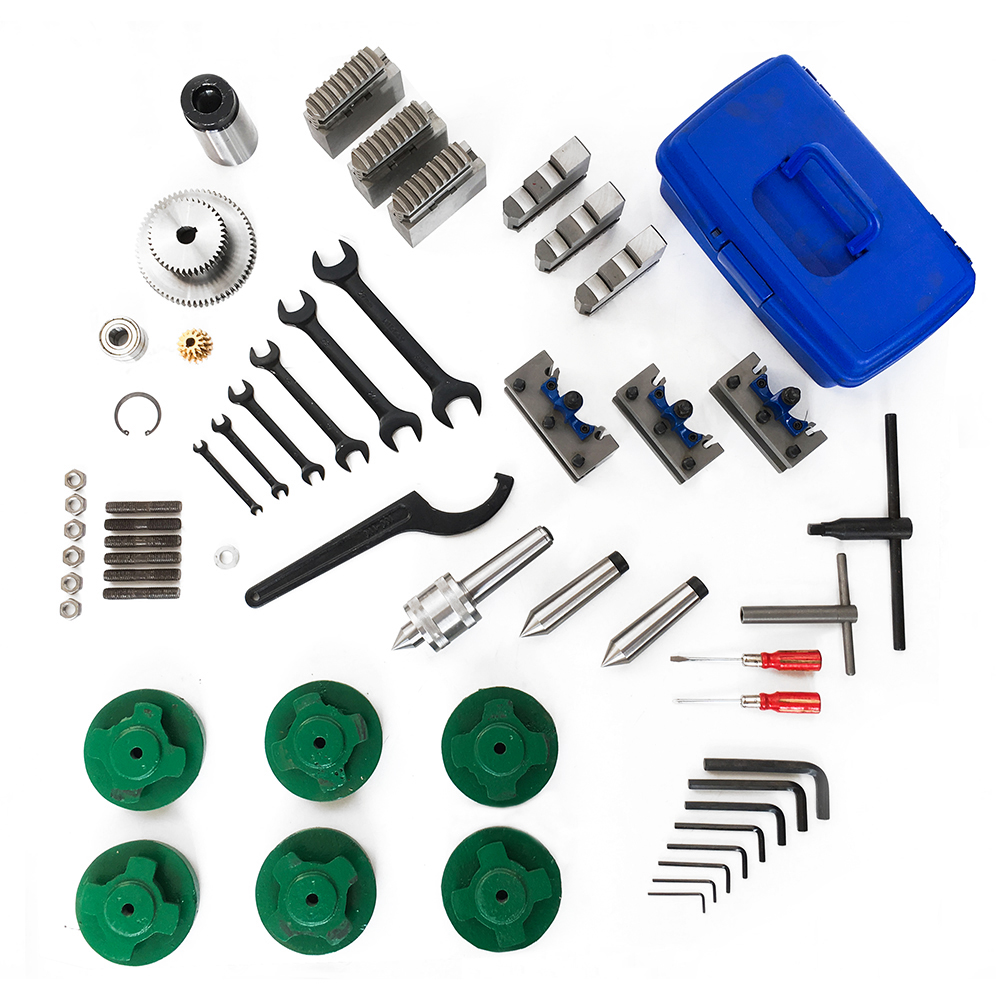

In dotazione

  • N° 1 mandrino autocentrante 3+3+3 griffe, Ø 200 mm

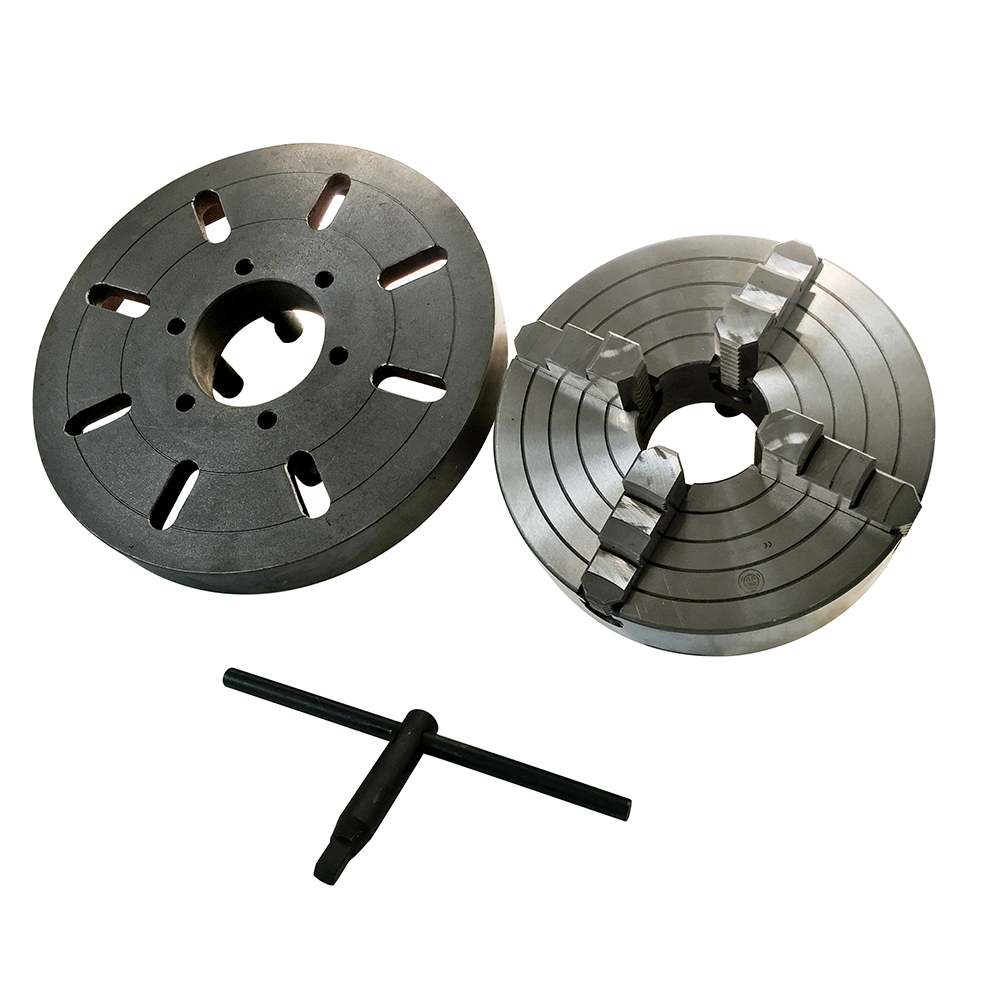

  • N° 1 mandrino 4 griffe indipendenti, Ø 200 mm
  • N° 1 flangia per mandrino 4 griffe
  • N° 2 chiavi per mandrini
  • N° 1 set di brugole
  • N° 1 set di cacciaviti
  • N° 1 set di chiavi di servizio
  • N° 1 set di chiavi esagonali
  • N° 1 chiave a settore
  • N° 1 chiave per il serraggio utensili sulla torretta
  • N° 2 contropunte fisse
  • N° 1 contropunta rotante
  • N° 1 bussola di riduzione
  • N° 1 set di ingranaggi per filettature
  • N° 1 oliatore
  • N° 4 cartelle per la torretta a cambio rapido
  • N° 6 piedini di livellamento antivibranti
  • N° 1 cassetta degli attrezzi
  • N° 1 basamento di appoggio macchina

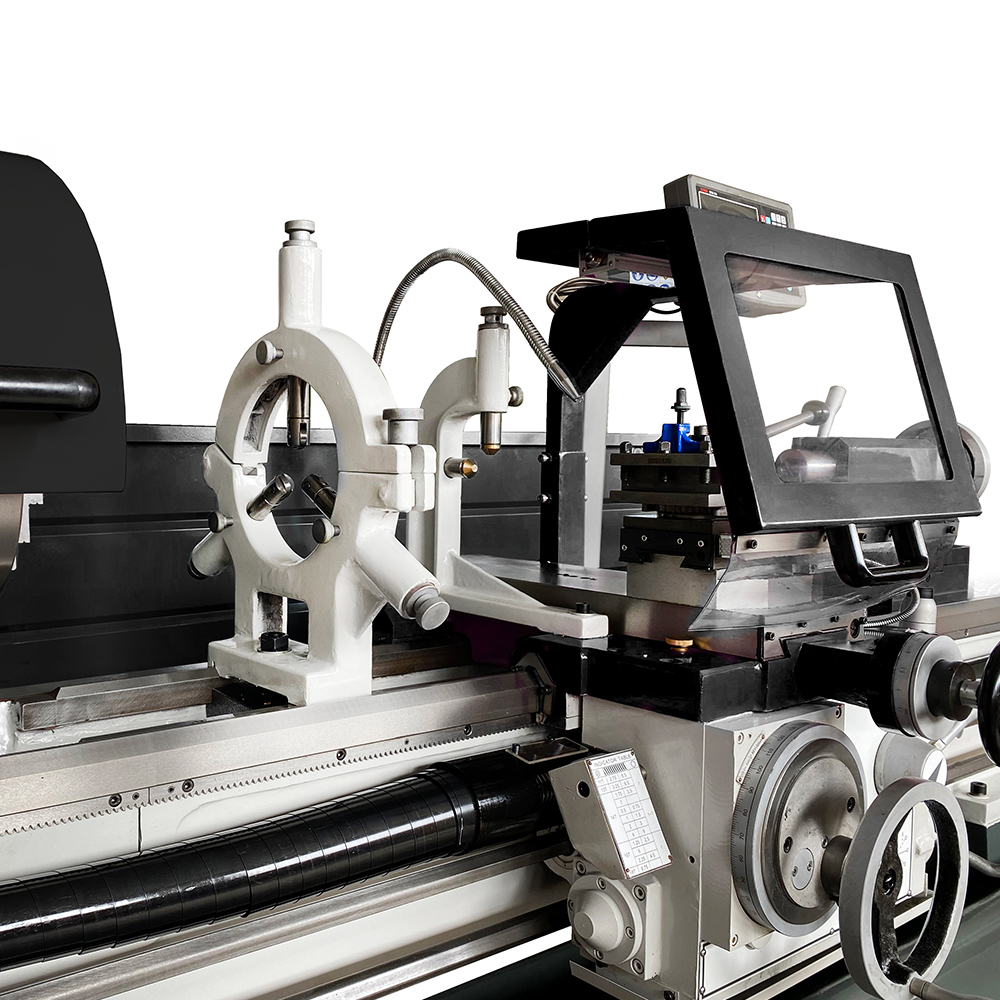

  • N° 2 lunette (1 fissa, 1 mobile)
  • Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
