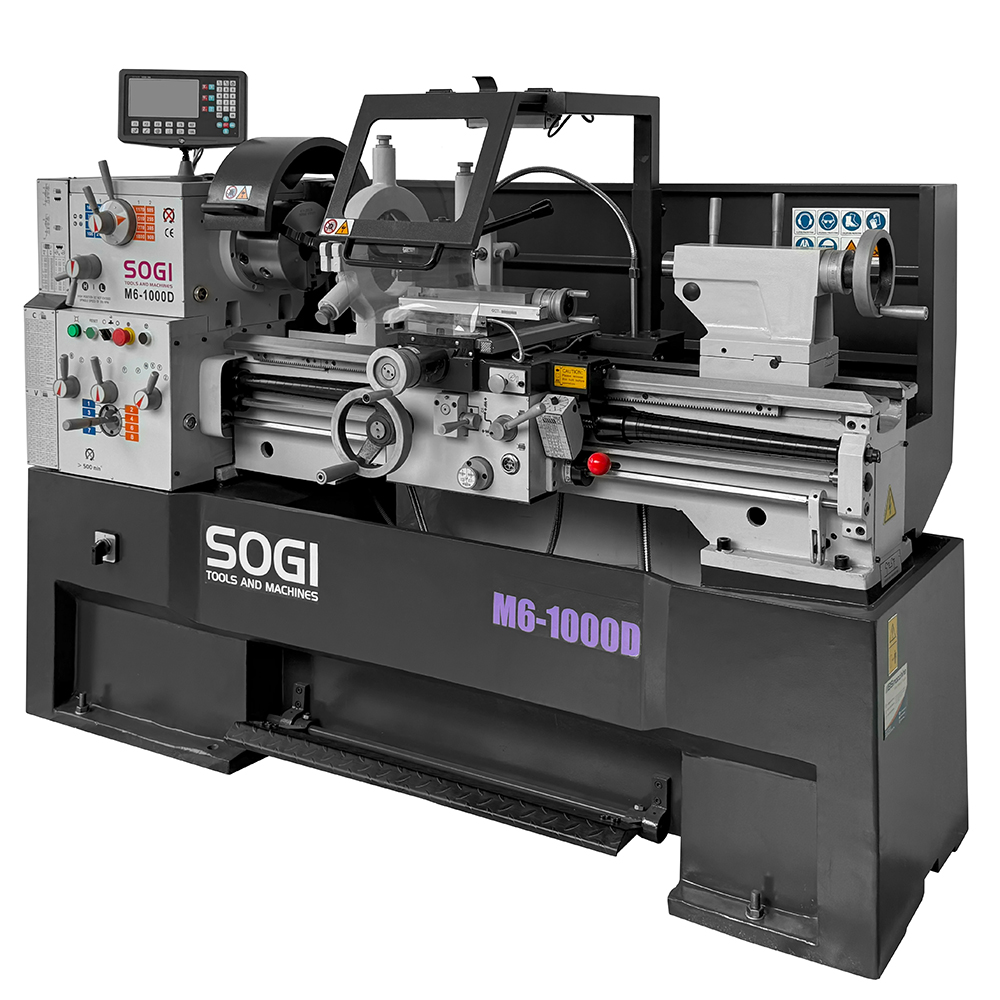

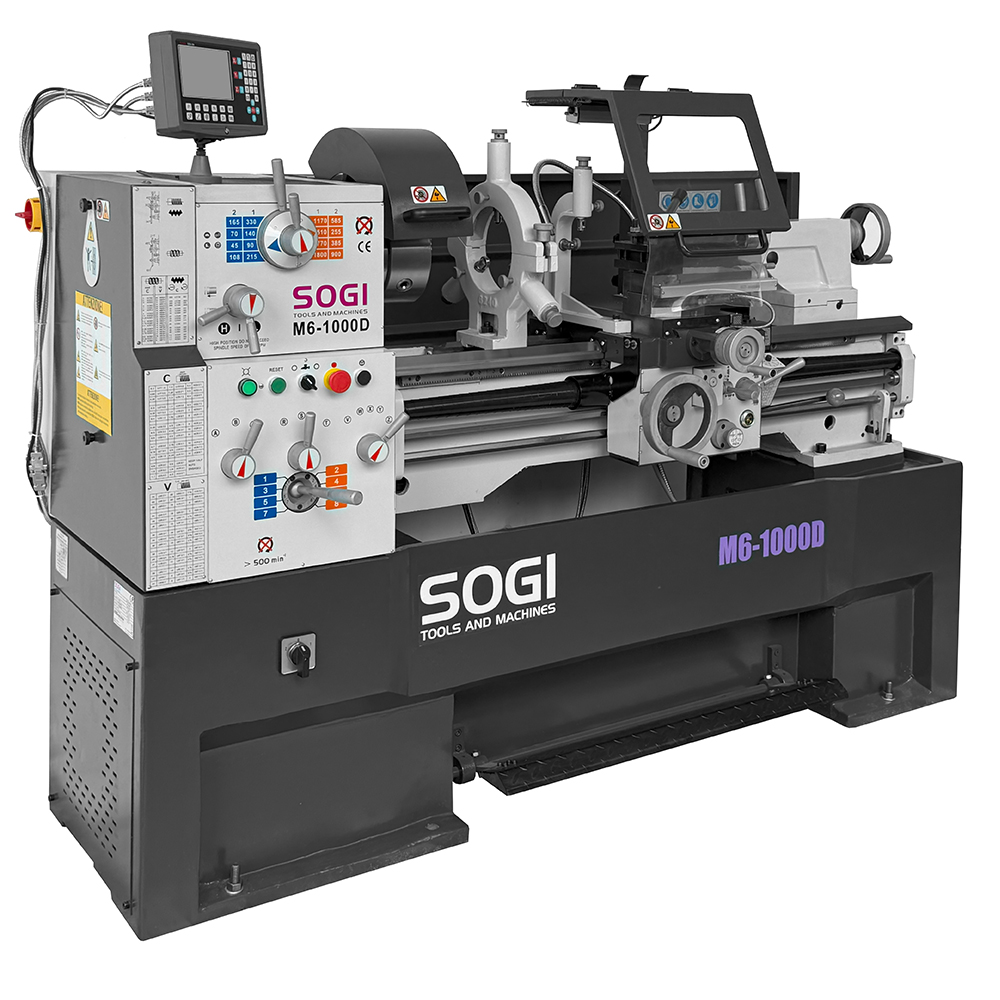

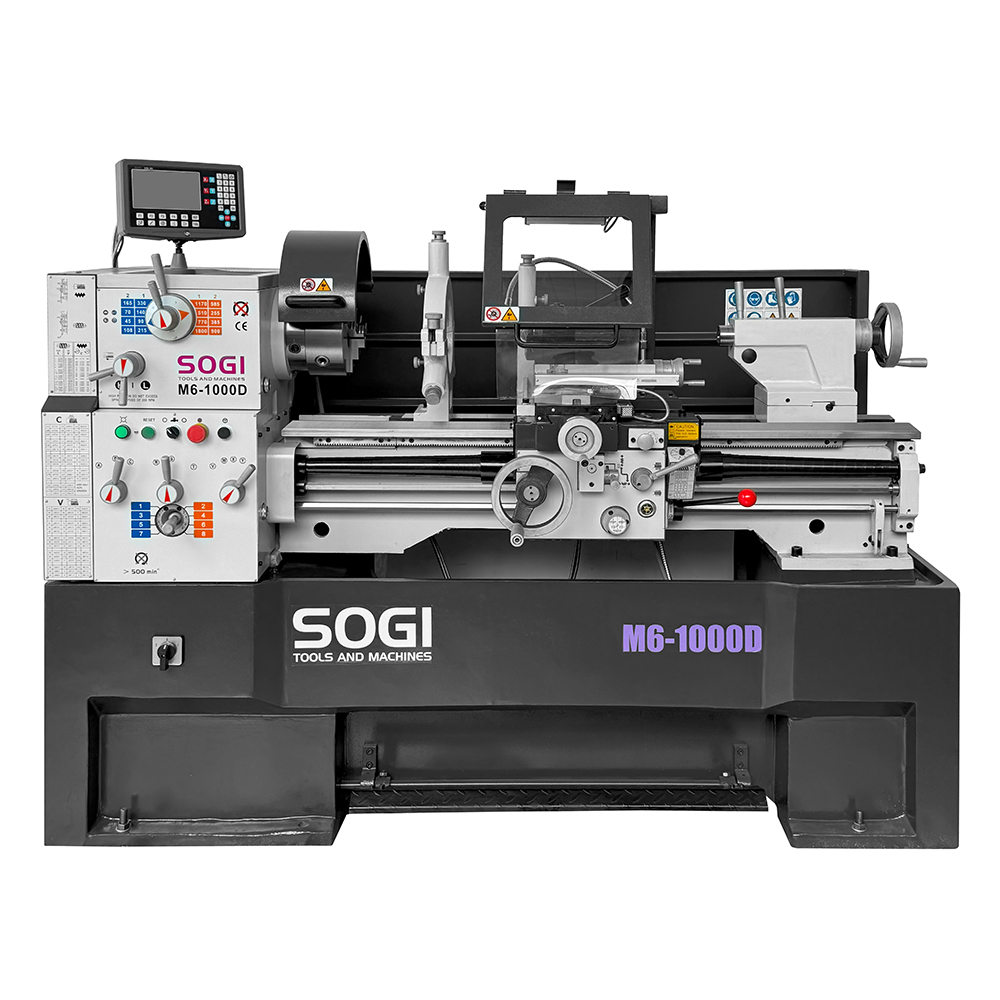

Tornio parallelo per metalli SOGI M6-1000D visualizzato a 3 assi 205 x 1000 - avanzamenti automatici

Il tornio parallelo SOGI M6-1000D è una macchina professionale pensata per la lavorazione industriale di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

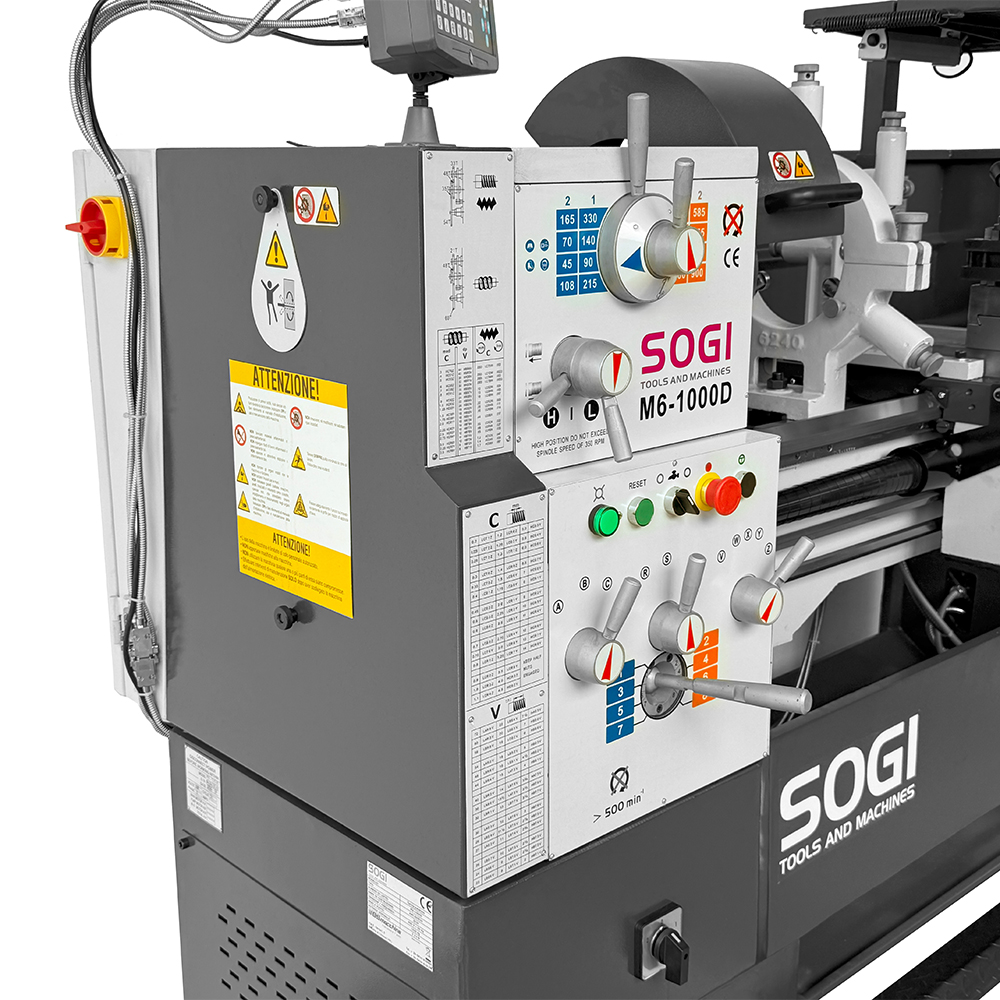

Il tornio tradizionale SOGI M6-1000D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

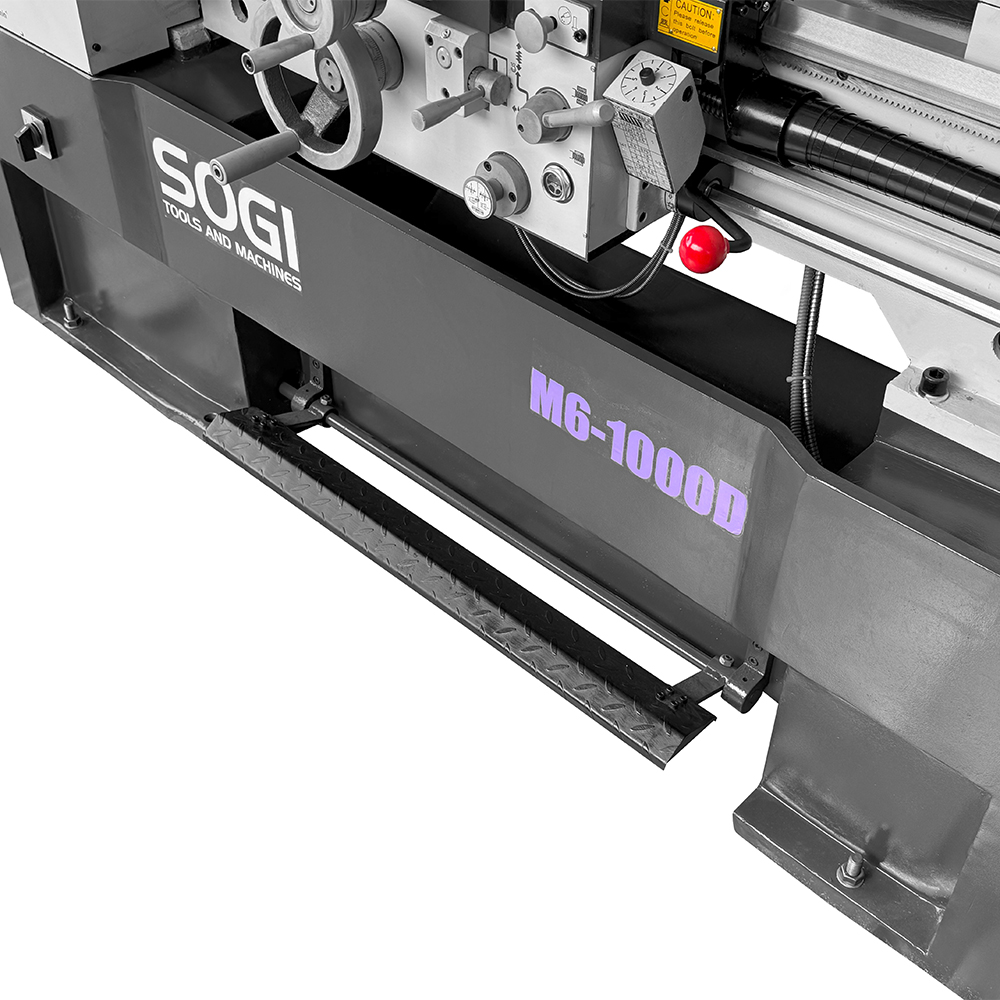

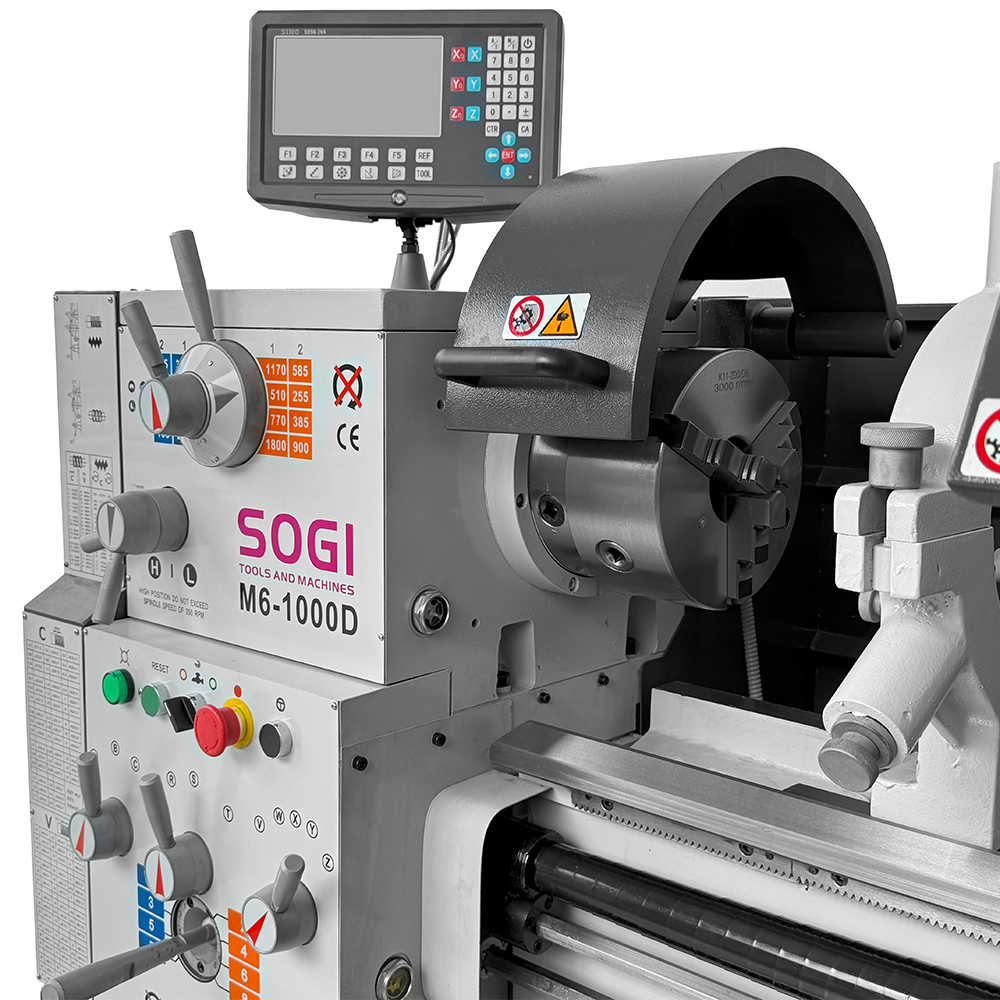

Il mandrino, autocentrante 3+3 griffe, ha un diametro di Ø 200 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. Quest'ultimo è montato su cuscinetti a rulli conici regolabili di alta qualità per assicurare un incremento delle prestazioni a fronte di una riduzione dell'attrito in gioco. Il mandrino è azionato da un motore asincrono trifase a doppia polarità: per arrestare immediatamente la sua rotazione, è sufficiente azionare il freno meccanico per mezzo di opportuno pedale.

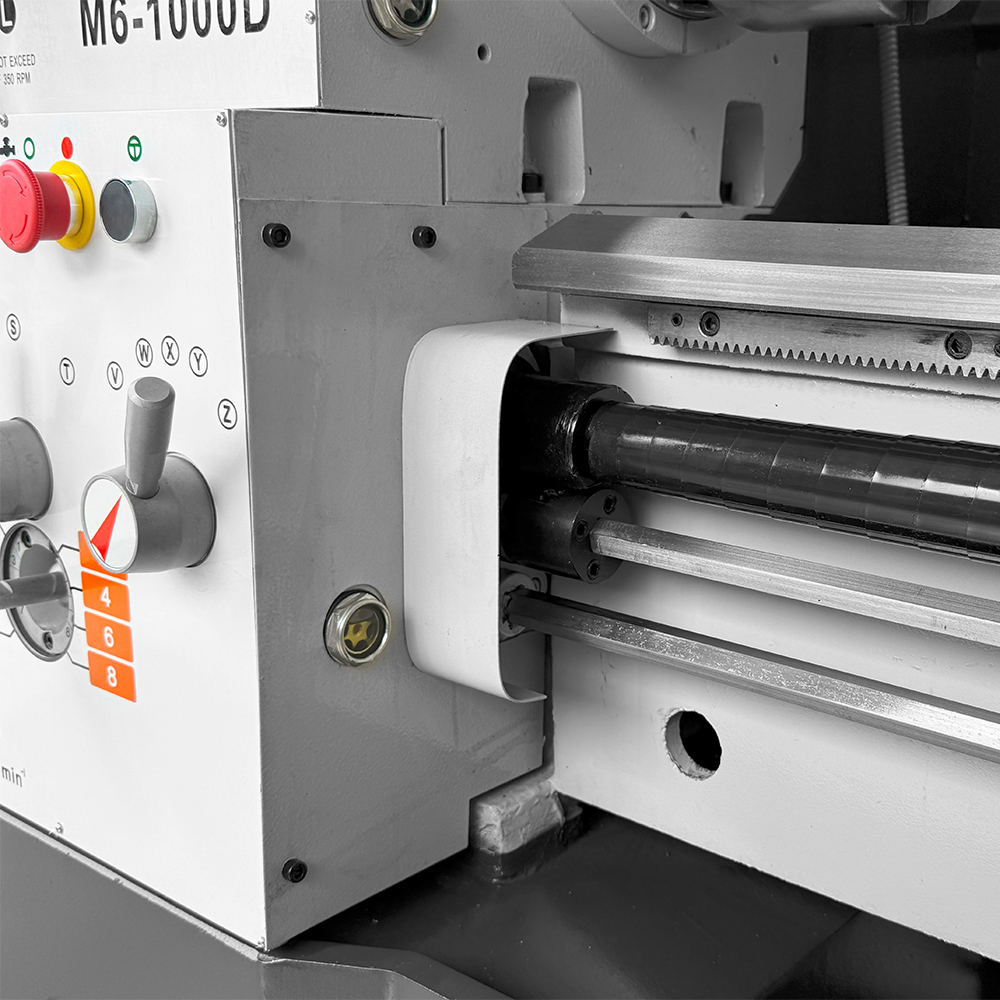

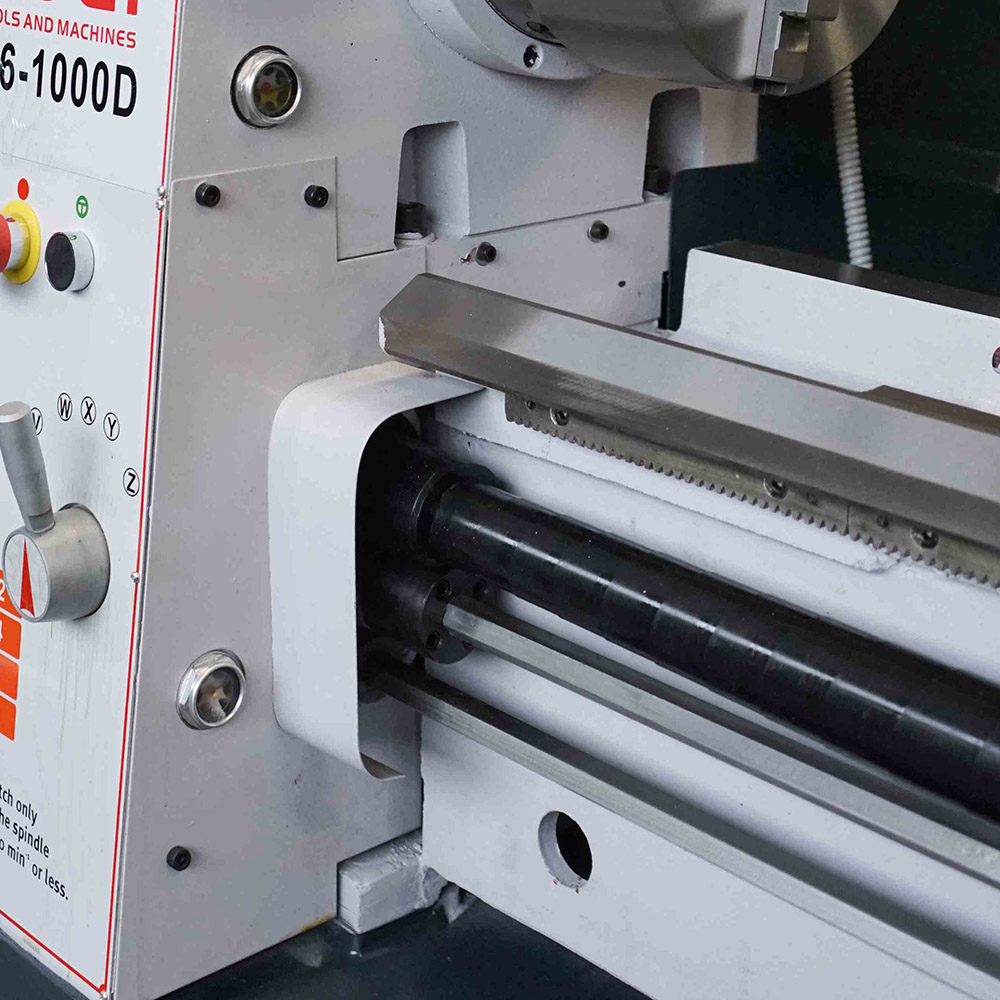

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici.

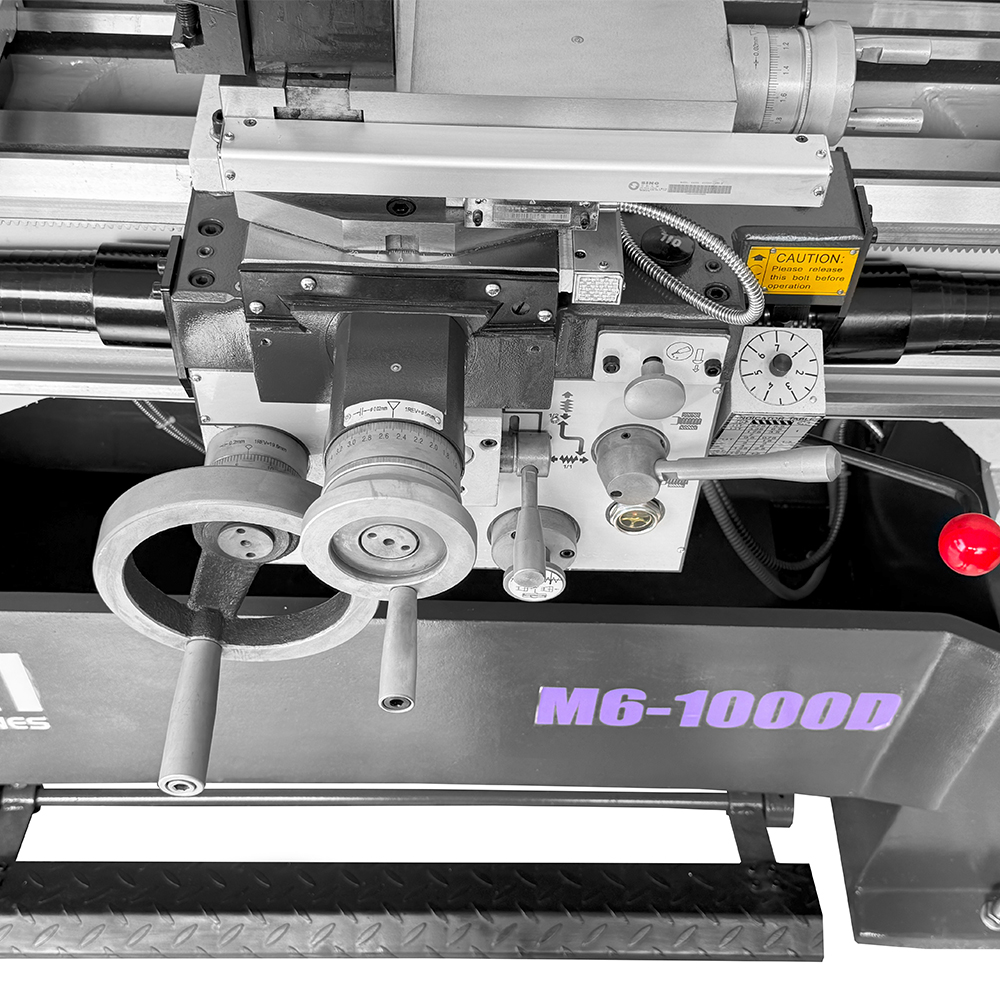

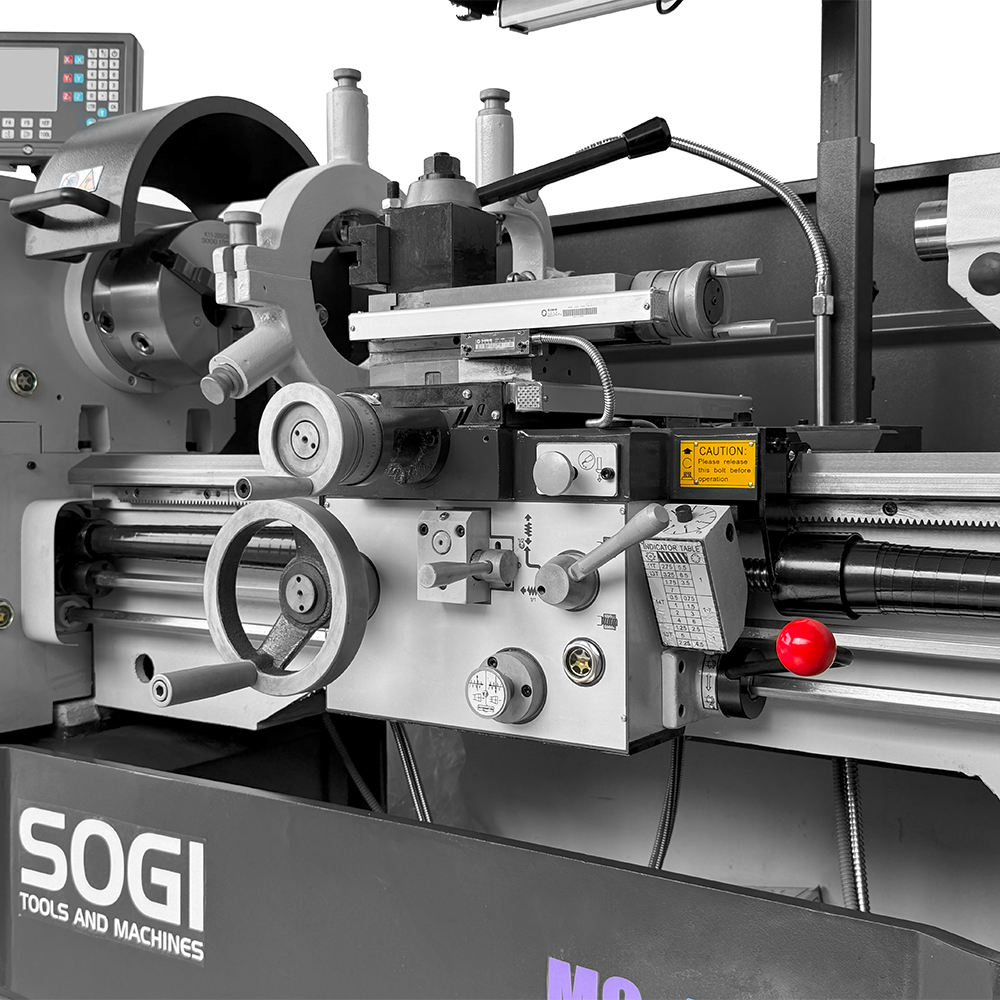

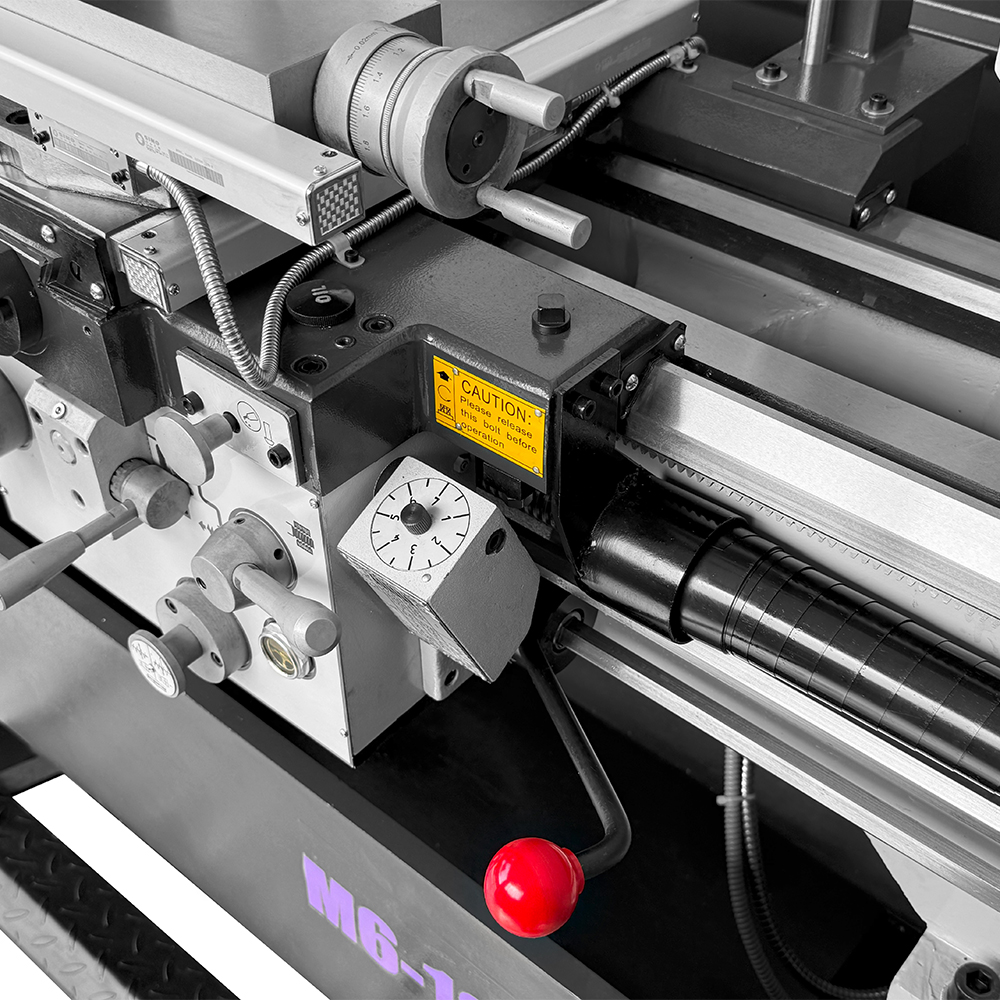

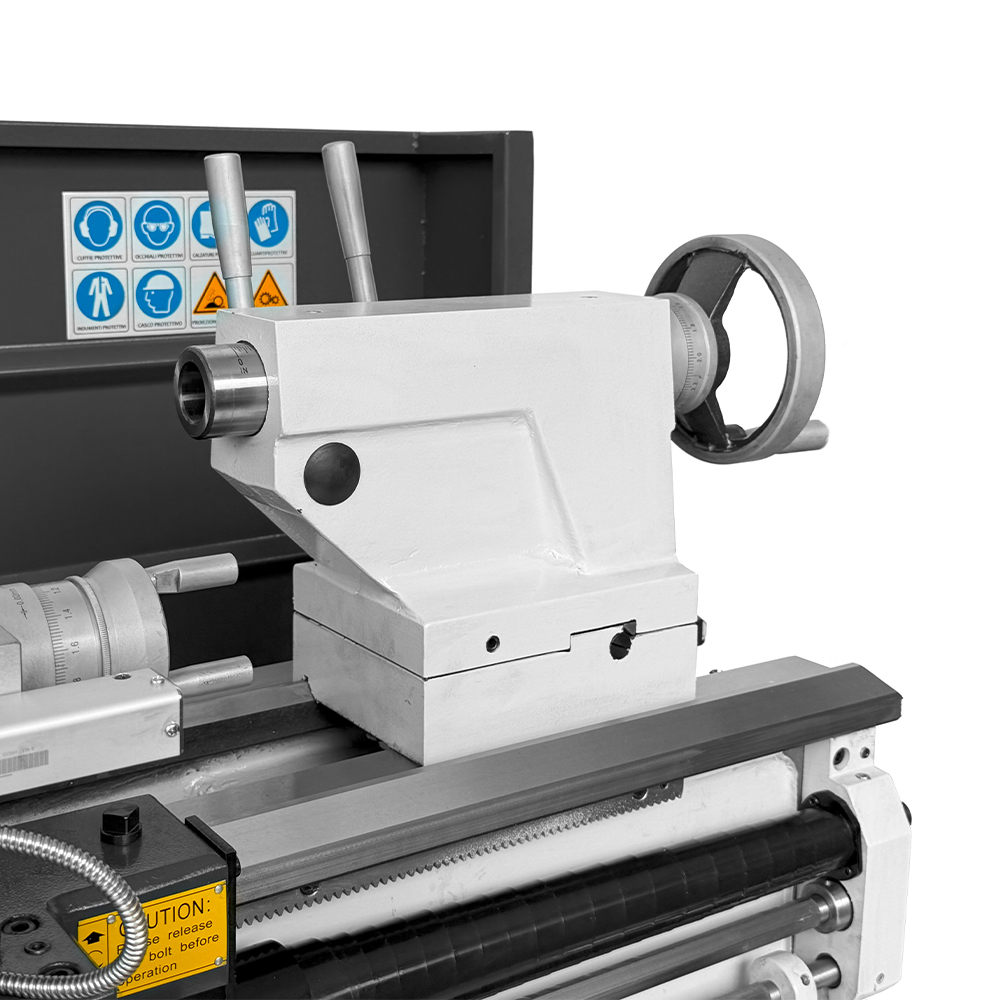

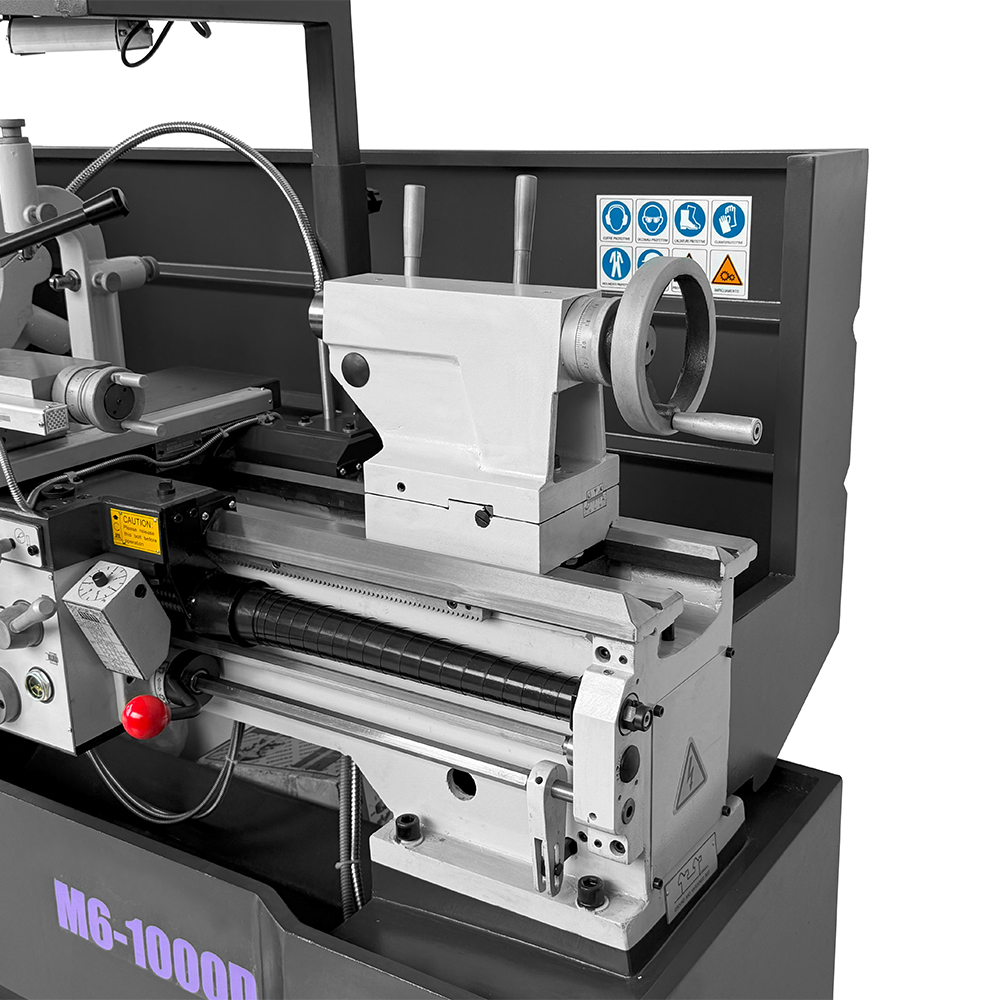

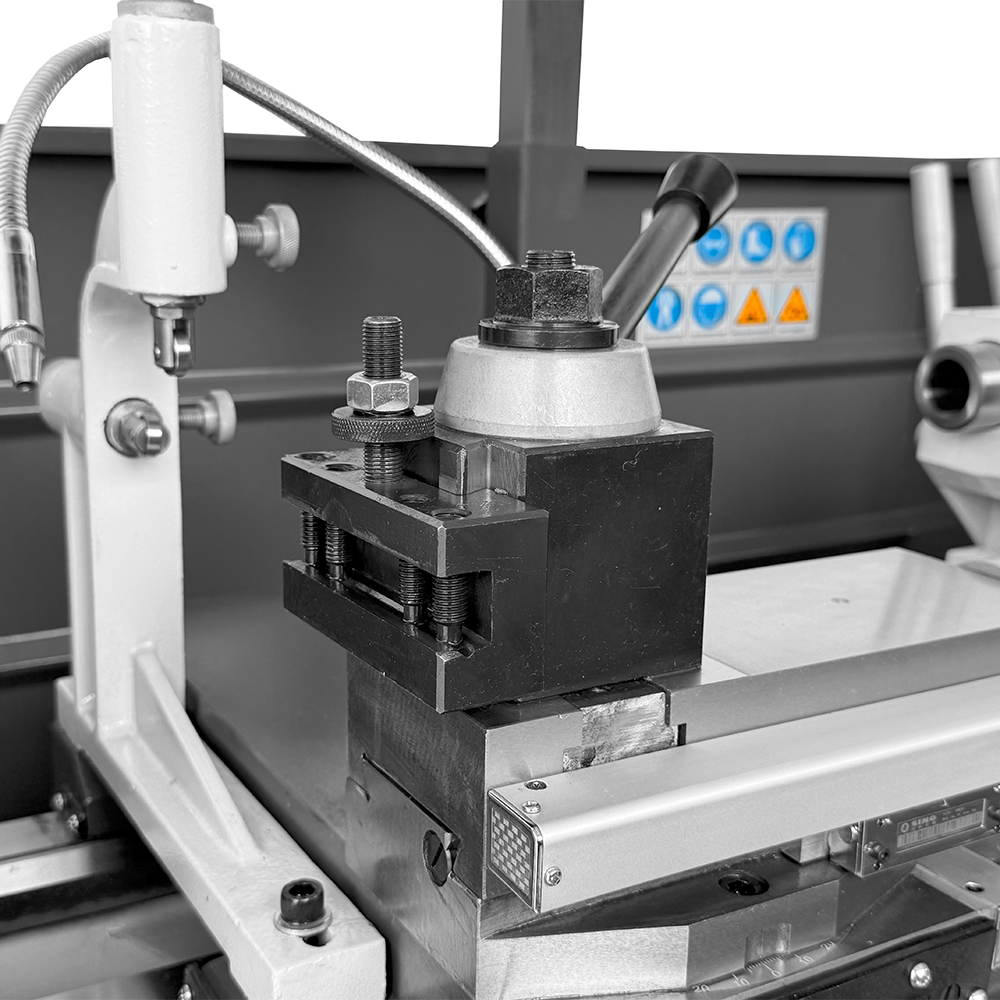

Il tornio professionale SOGI M6-1000D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino.

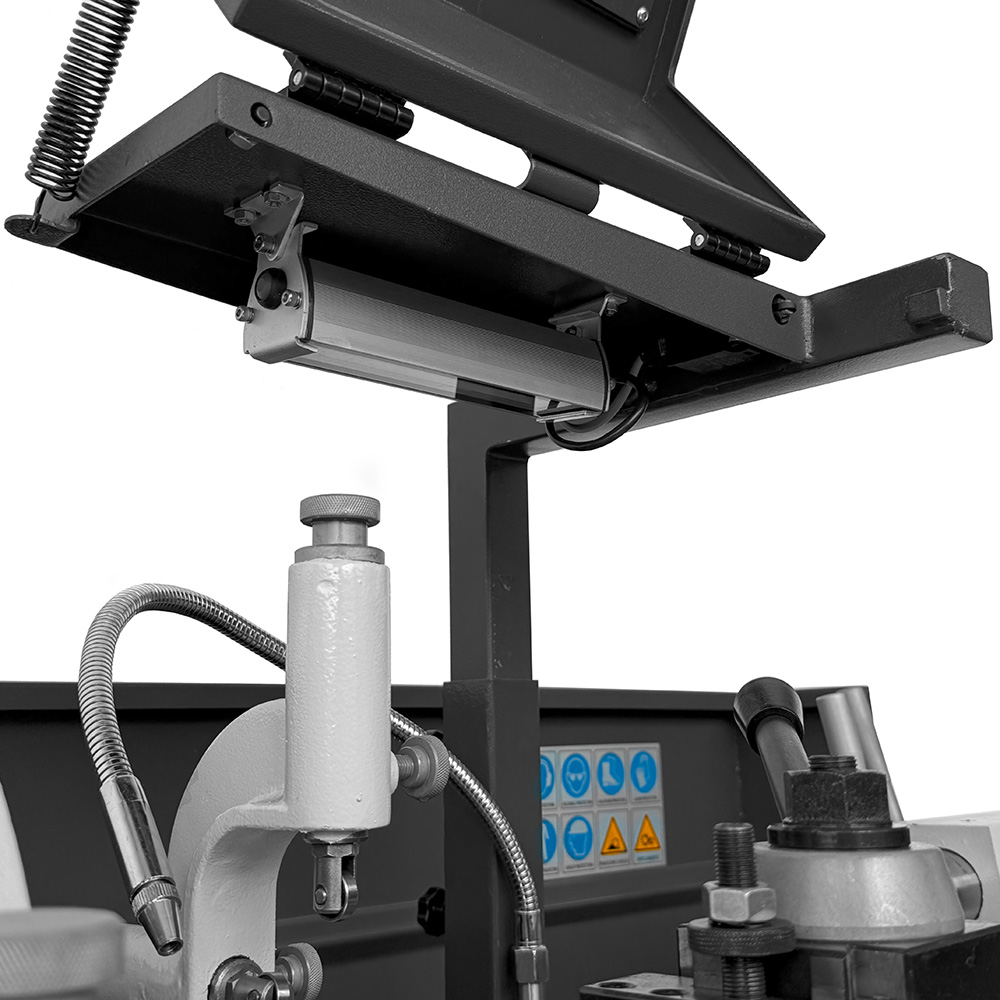

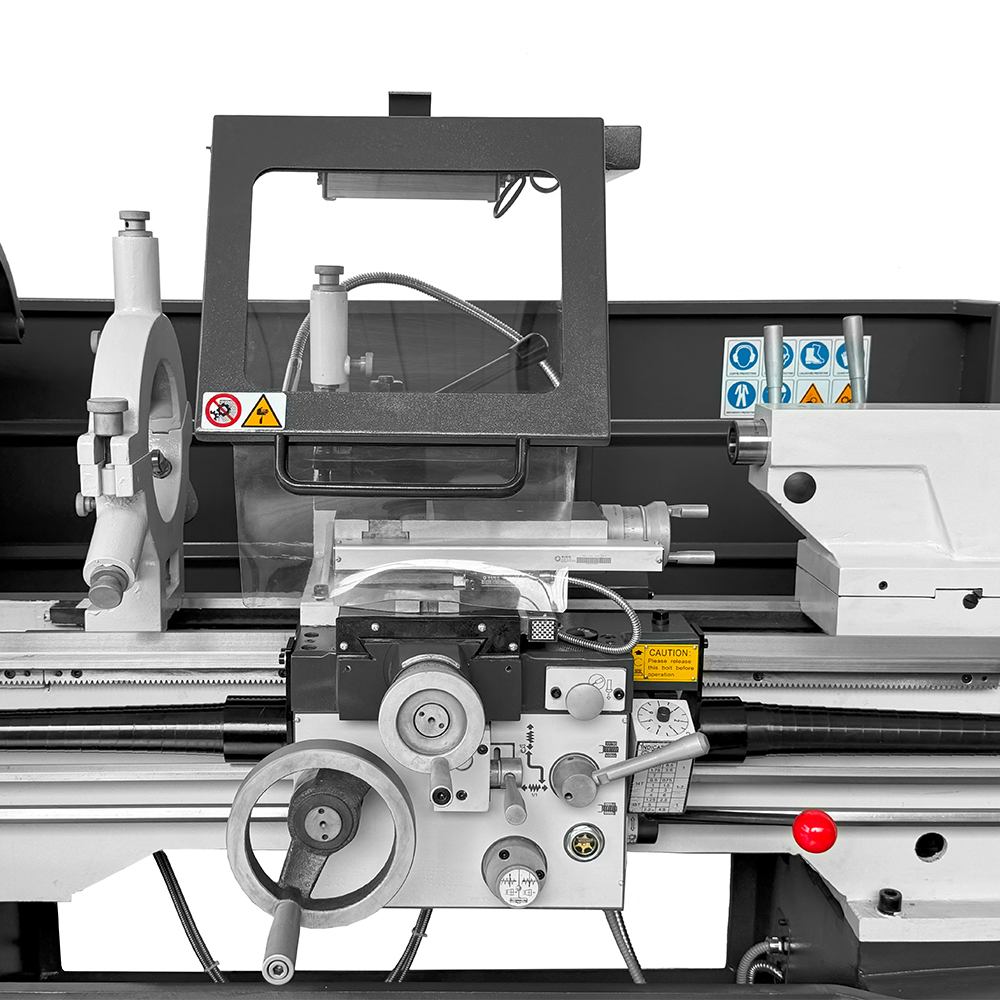

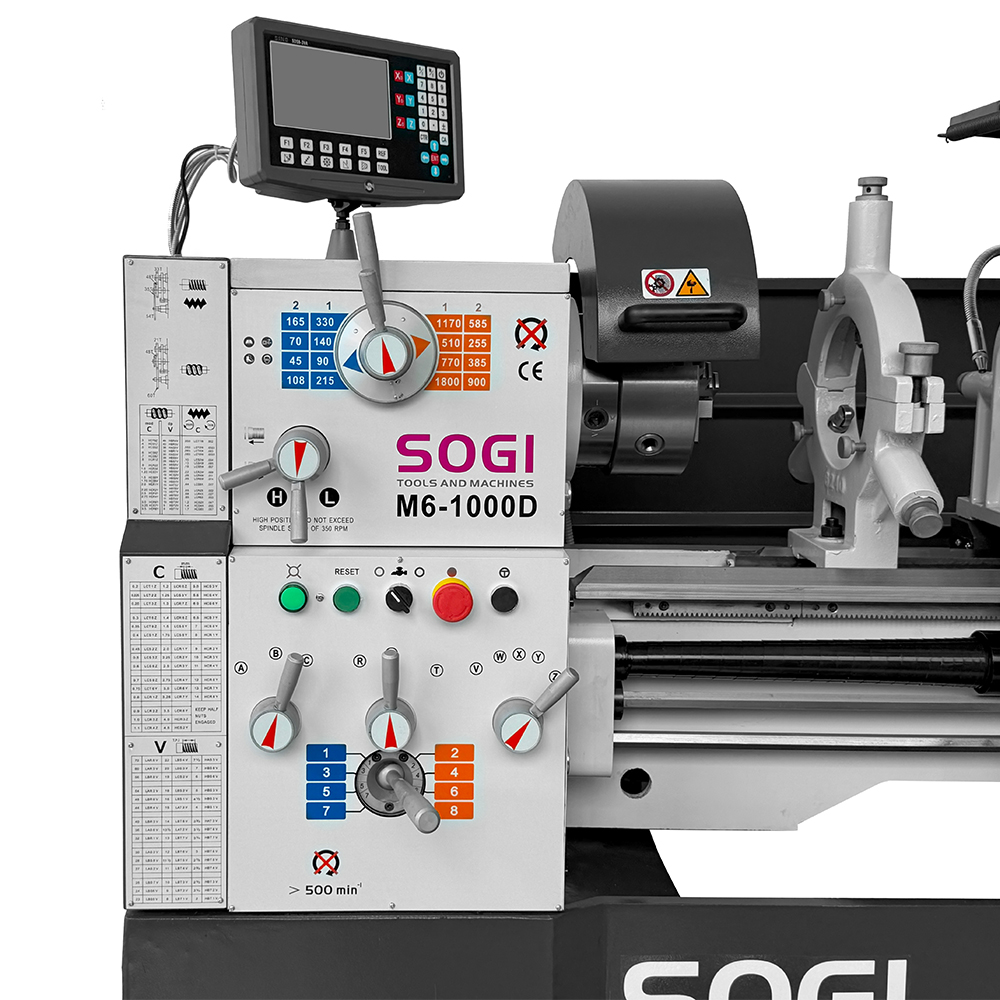

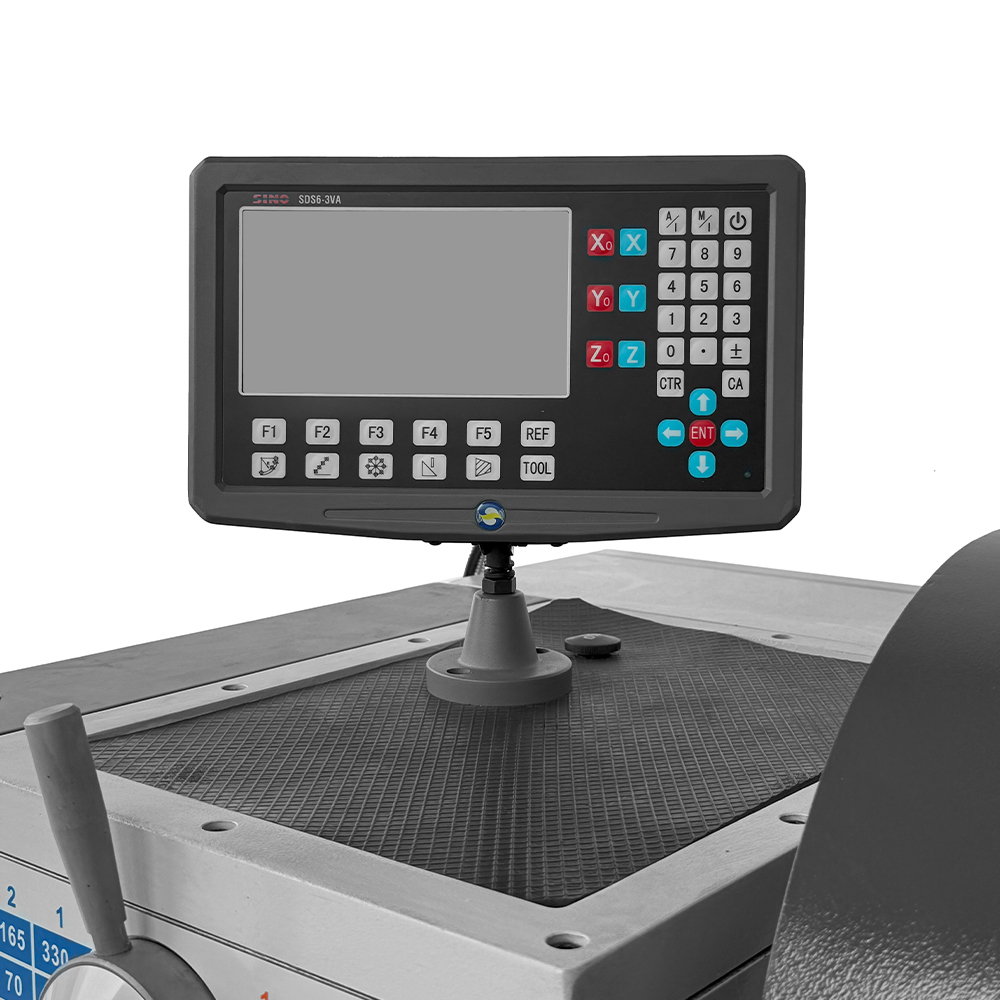

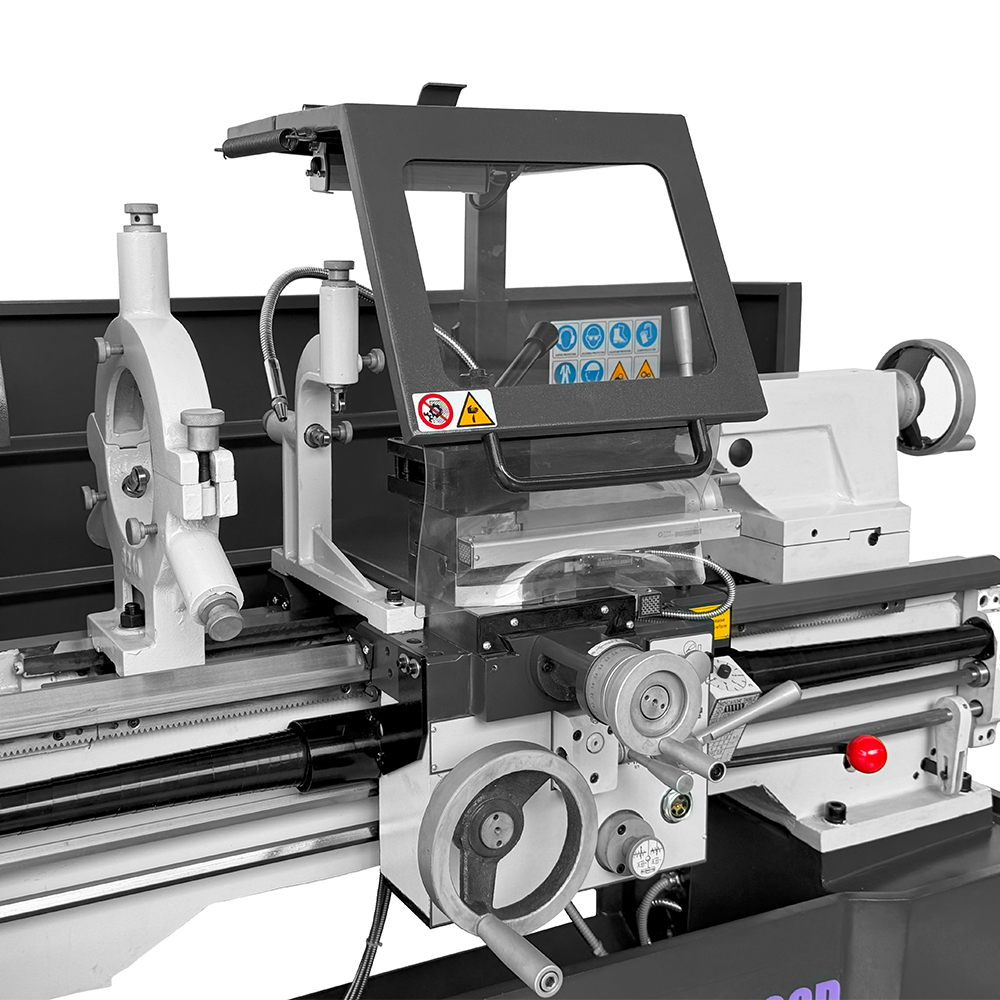

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED. Sempre di serie, il tornio per metalli SOGI M6-1000D è fornito di basamento di appoggio in ghisa. Presente anche un comparatore di filettature ed un sistema di lubrificazione guide di scorrimento carro e slitta trasversale azionabile per mezzo di apposito pomello.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Per optional e richieste particolari, contattare il nostro Servizio Clienti.

Caratteristiche tecniche del tornio SOGI M6-1000D

• Distanza tra le punte: 1000 mm
• Altezza delle punte: 205 mm
• Diametro ammesso sul banco: Ø 410 mm
• Diametro ammesso sulla slitta: Ø 250 mm
• Diametro ammesso sull'incavo: Ø 580 mm
• Larghezza banco: 250 mm
• Passaggio barra: Ø 52 mm
• Diametro mandrino (autocentrante 3+3): Ø 200 mm
• Attacco mandrino: Camlock D1-6
• Cono mandrino: CM6
• Cono cannotto contropunta: CM4
• Corsa cannotto contropunta: 125 mm
• Tipologia torretta portautensile: A cambio rapido
• Sezione massima utensile torretta: 20x20 mm
• Avanzamenti trasversali: 0,025 ÷ 0,850 mm/giro
• Avanzamenti longitudinali: 0,05 ÷ 1,7 mm/giro
• Divisione volantino slitta trasversale/carrellino/cannotto contropunta: 0,02 mm
• Divisione volantino carro: 0,2 mm
• Filettature Metriche: 0,20 ÷ 14 mm
• Filettature Whitworth: 2 ÷ 72 TPI
• Filettature Diametral Pitches: 8 ÷ 44 DP
• Filettature Module Pitches: 0,30 ÷ 3,5 MP
• Potenza motore principale: 2,2/3,3 kW
• Potenza motore emulsivo: 90 W
• Numero velocità mandrino: 16
• Range velocità mandrino: 45 ÷ 1800 giri/min
• Corsa slitta trasversale: 230 mm
• Corsa carro: 840 mm
• Corsa carrellino portautensili: 145 mm
• Potenza nominale macchina: 3,5 kW
• Tensione/frequenza: 400 V/50 Hz
• Peso netto: 1200 kg
• Dimensioni di ingombro (L x P x H): 1900 x 900 x 1145 mm

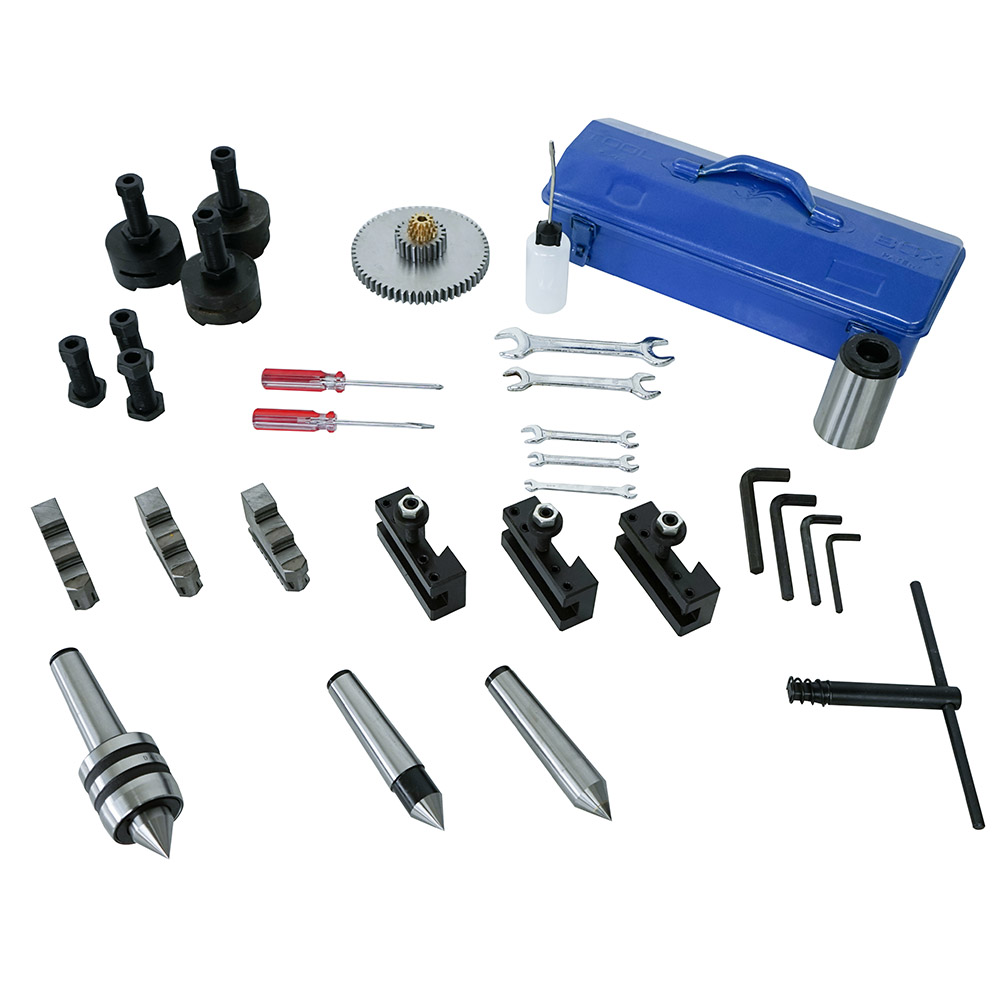

In dotazione

• N° 1 mandrino autocentrante 3+3 griffe, Ø 200 mm

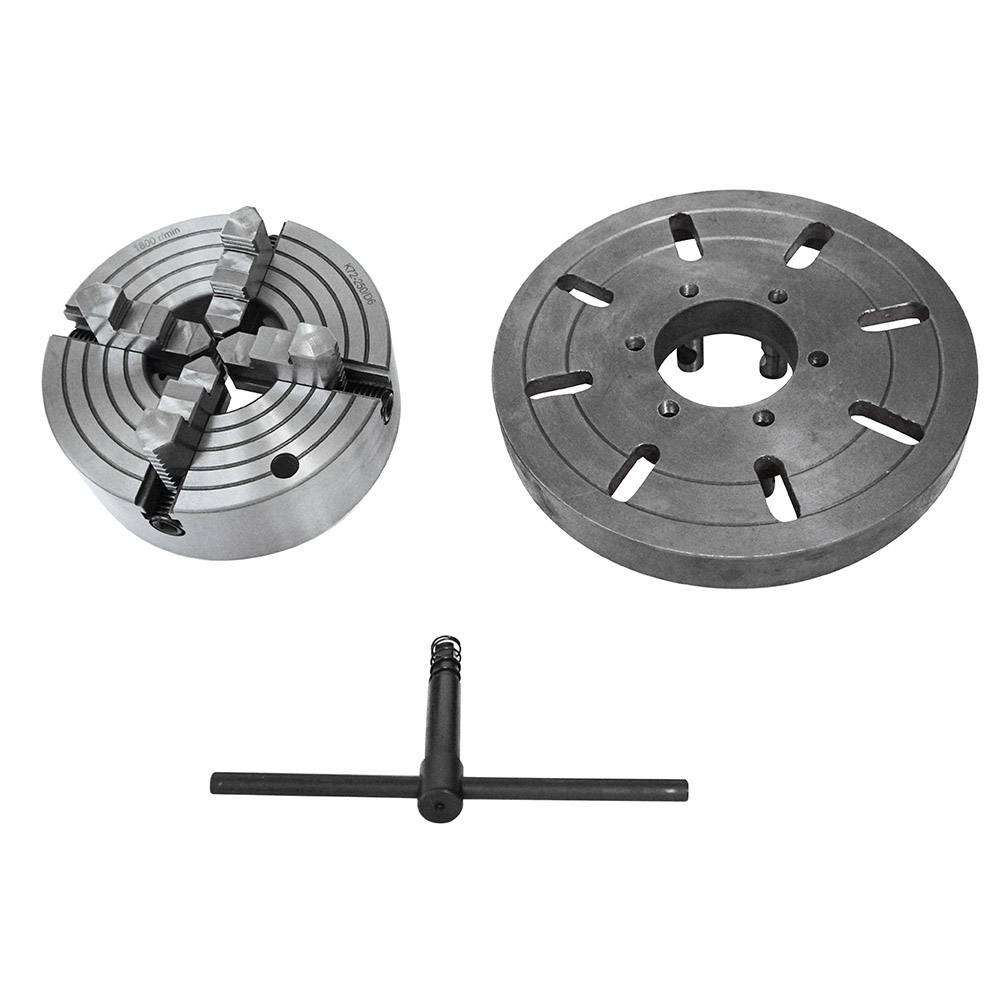

• N° 1 mandrino 4 griffe indipendenti, Ø 250 mm
• N° 1 flangia per mandrino 4 griffe
• N° 2 chiavi per mandrini
• N° 1 set di brugole
• N° 1 set di cacciaviti
• N° 1 set di chiavi di servizio
• N° 1 chiave per il serraggio utensili sulla torretta
• N° 2 contropunte fisse
• N° 1 contropunta rotante
• N° 1 bussola di riduzione
• N° 1 set di ingranaggi per filettature
• N° 1 oliatore
• N° 4 cartelle per la torretta a cambio rapido
• N° 1 cassetta degli attrezzi
• N° 1 basamento di appoggio macchina

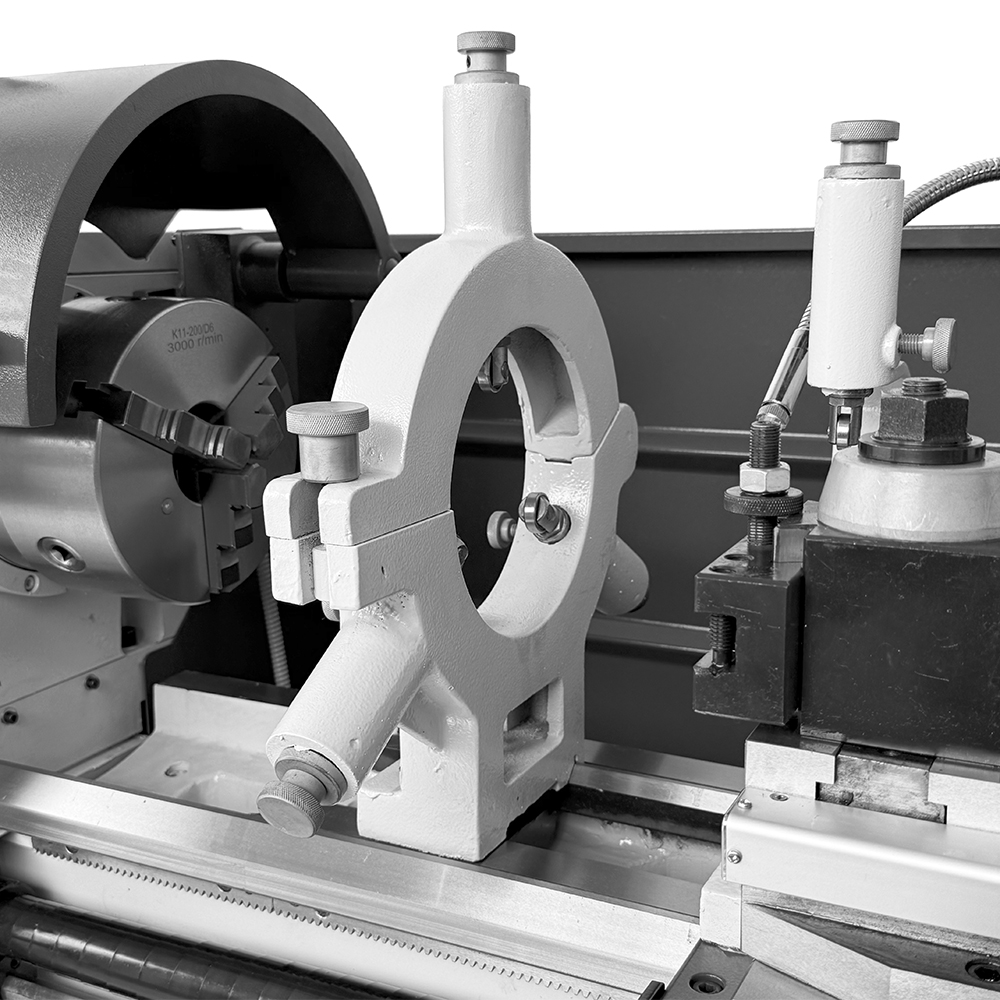

• N° 2 lunette (1 fissa, 1 mobile)
• Garanzia: 12/24 mesi
