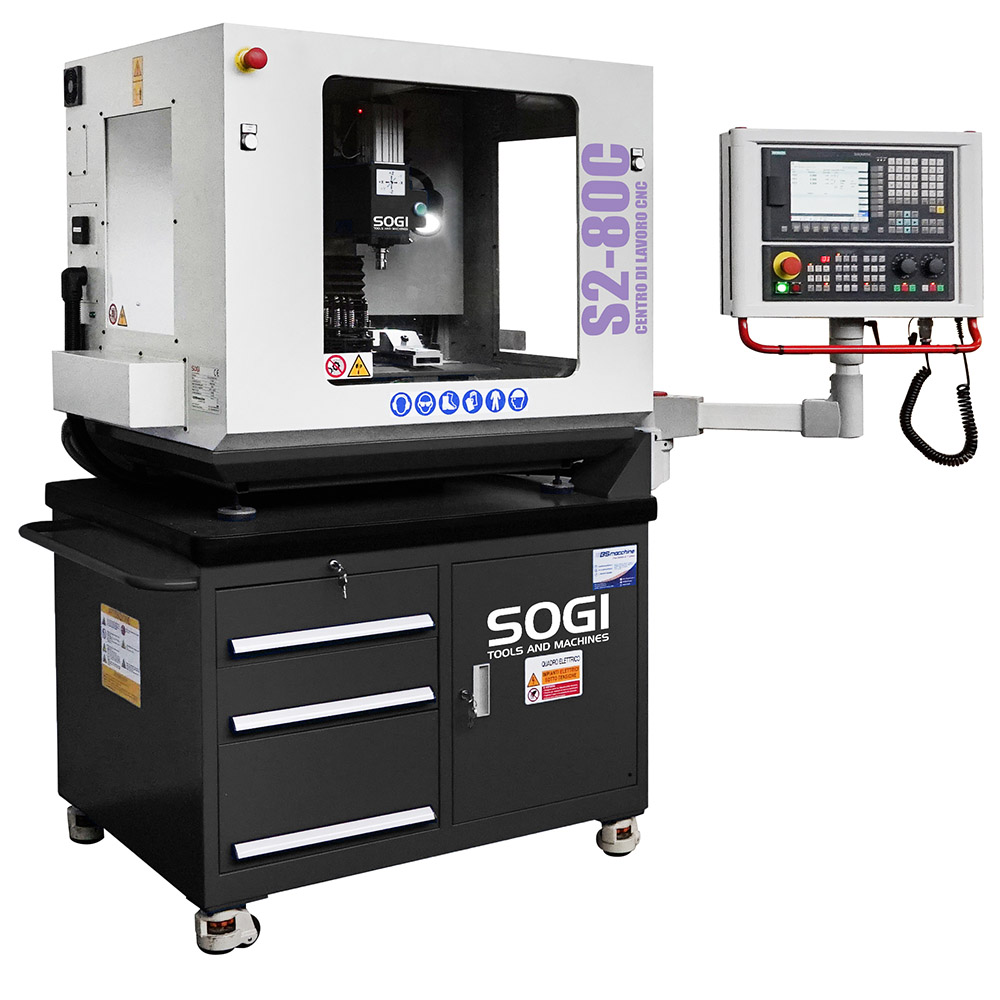

Centro di lavoro CNC SOGI S2-80C con SIEMENS SINUMERIK 808DA - mandrino ISO20 - basamento mobile - uso didattico

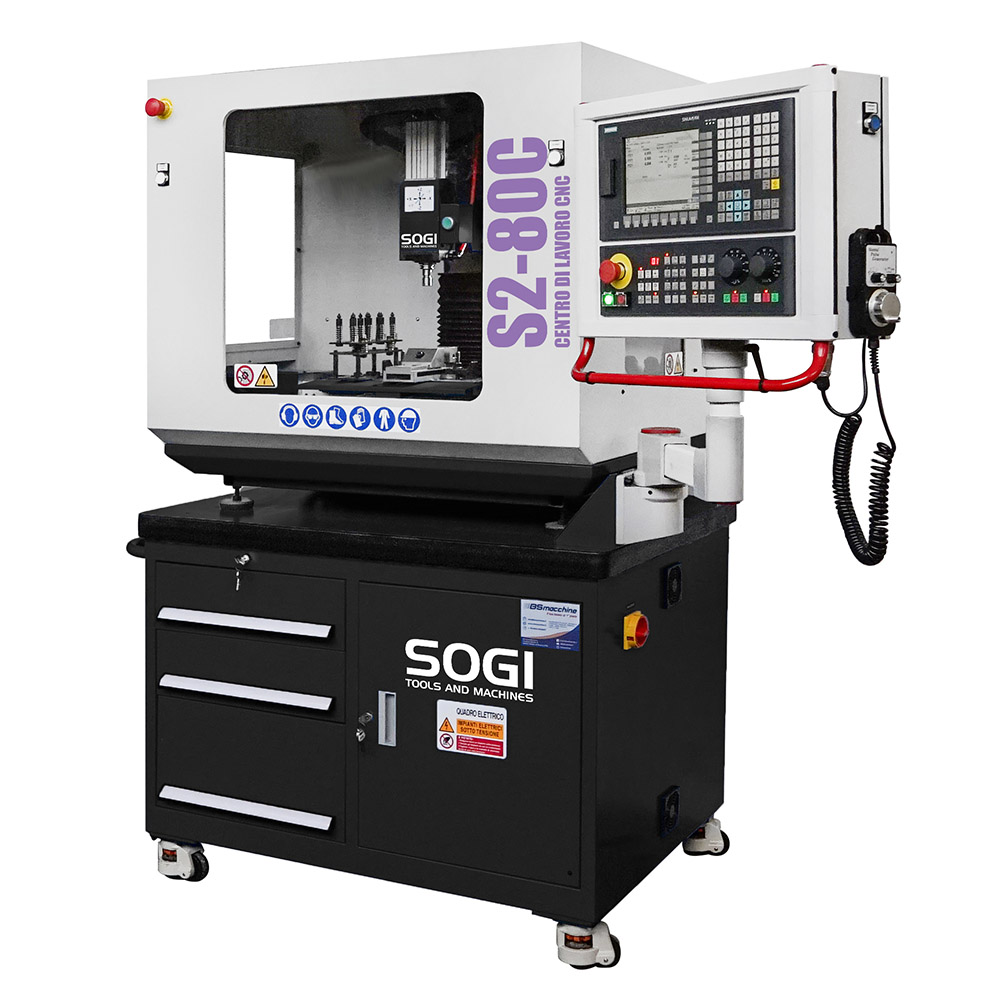

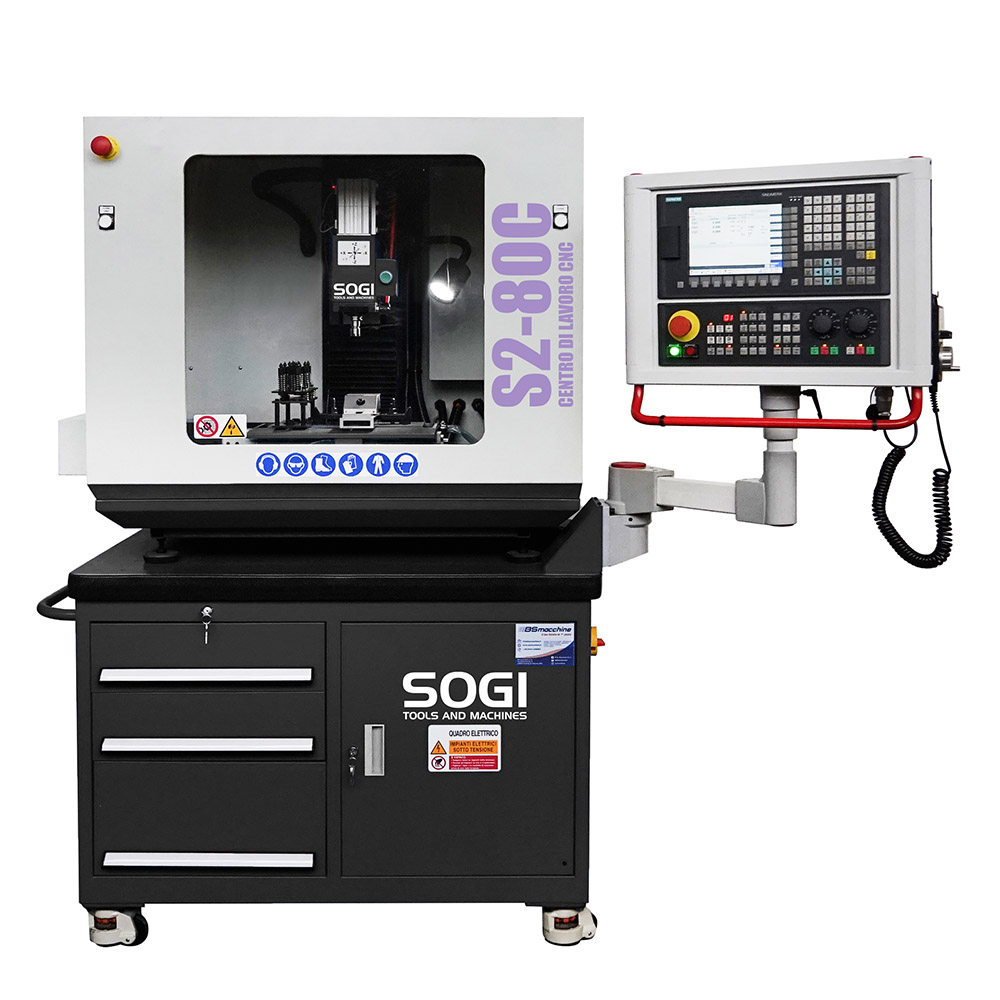

Il centro di lavoro verticale SOGI S2-80C è una macchina a controllo numerico compatta e intuitiva in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro, tra cui forature, fresature, alesature, contornature, maschiature ecc. Date le sue dimensioni contenute e l'indiscussa semplicità di utilizzo, è particolarmente indicata per un impiego didattico o per corsi di formazione.

La solidità della fresatrice a controllo numerico SOGI S2-80C è garantita da una struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un’elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

La tavola ed il gruppo testa scorrono su apposite guide a coda di rondine temprate e rettificate, trattamenti volti a preservarne le caratteristiche nel tempo, e sono azionati da servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un’elevata ripetibilità nel tempo.

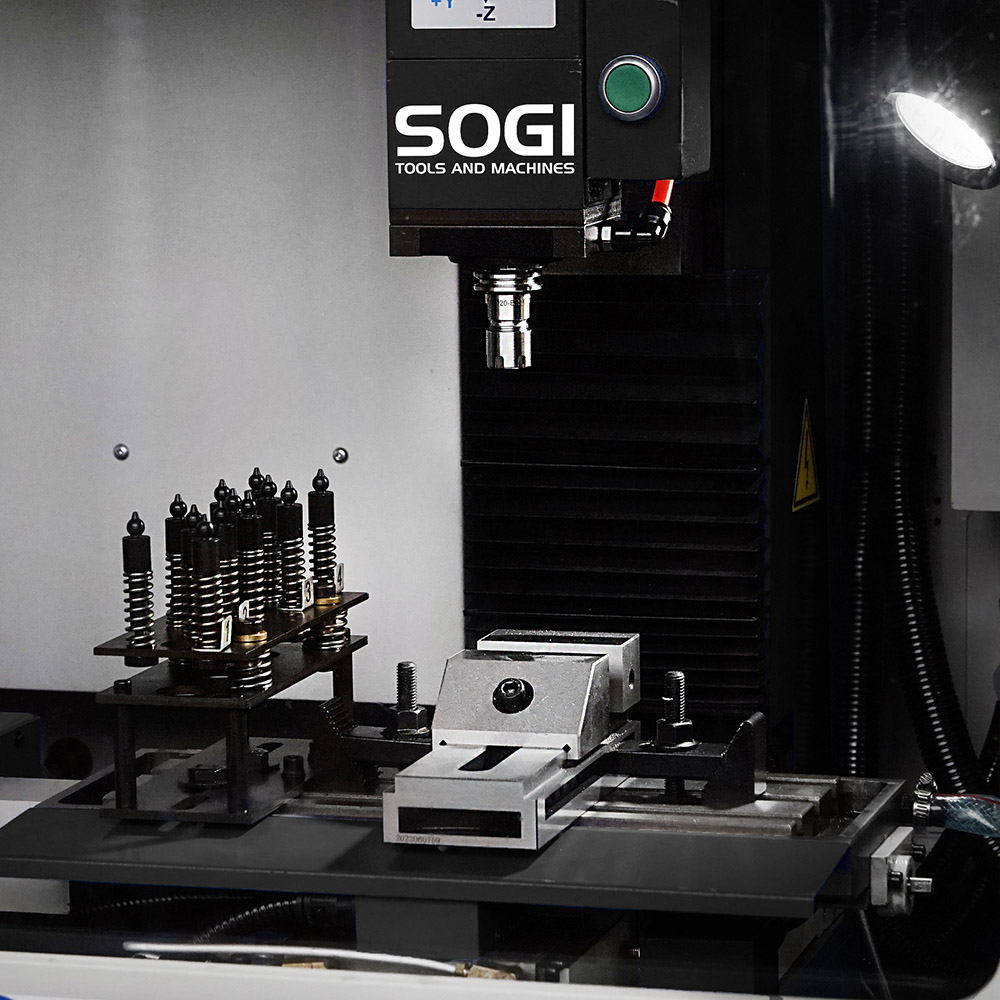

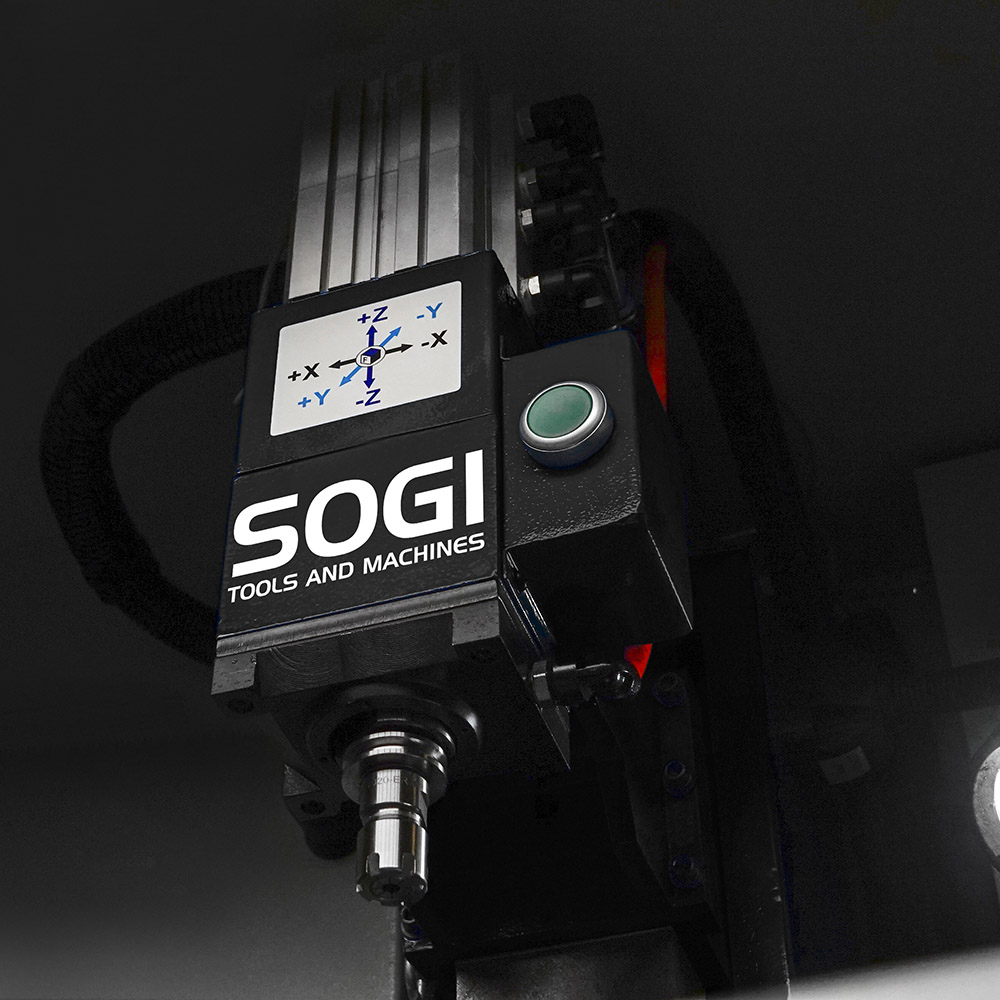

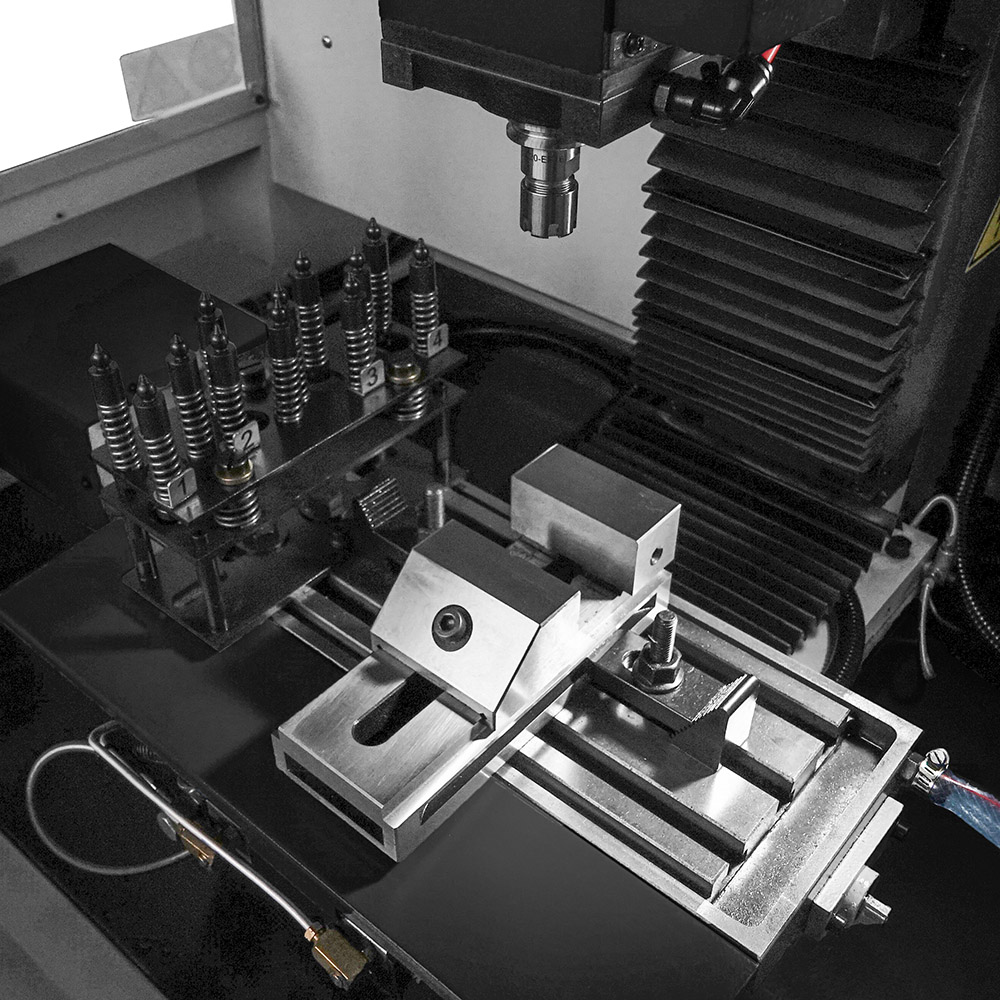

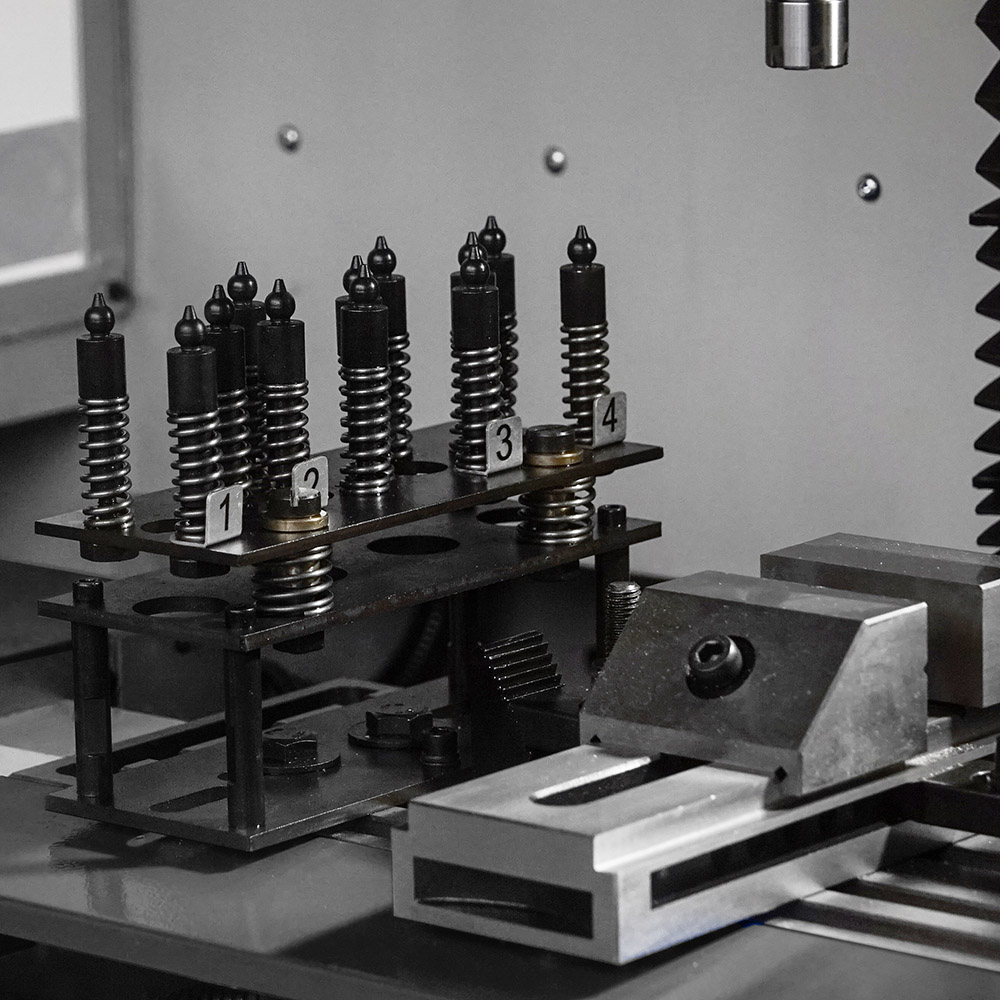

Il mandrino, con attacco ISO20, è azionato da un motore monofase da ben 1.0 kW che consente regimi di rotazione fino a 5000 giri/min con regolazione in continuo della velocità. Il magazzino del tipo pick-up ha 4 possibili postazioni per lo stoccaggio degli utensili necessari ad ultimare la lavorazione.

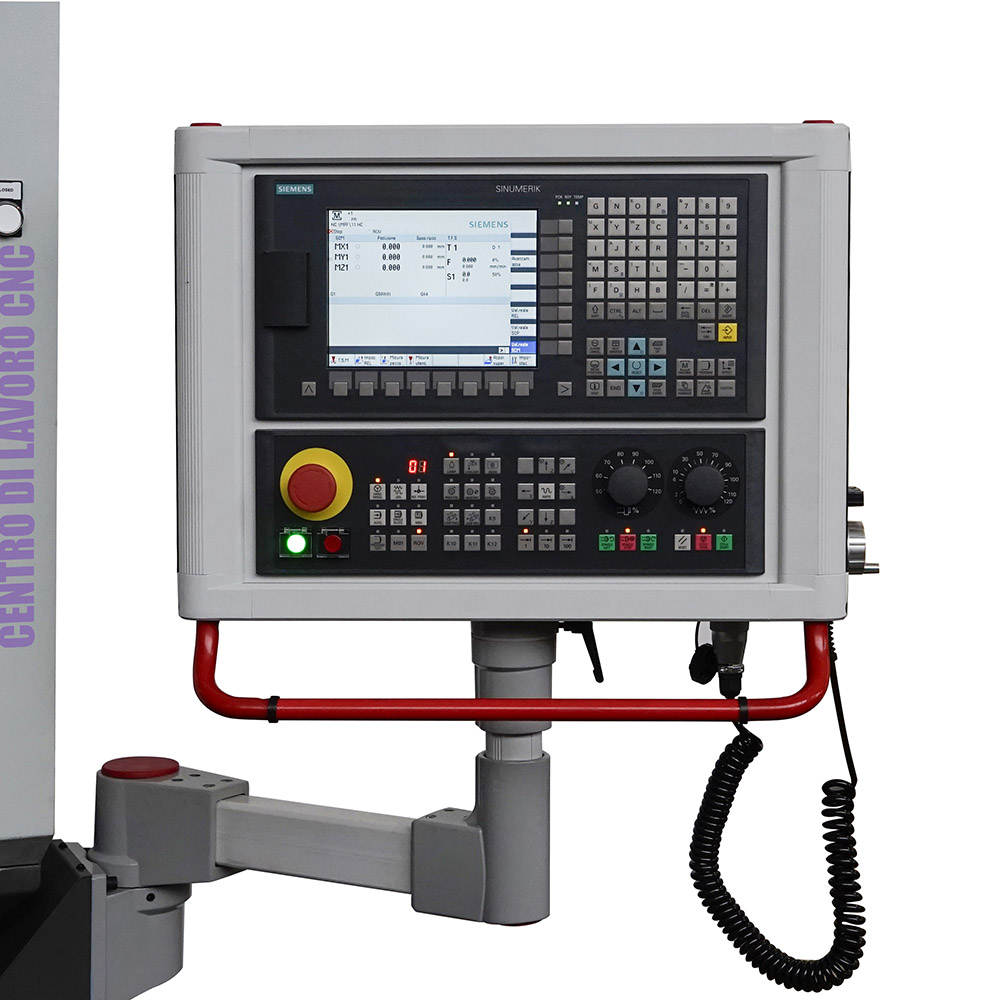

La mini fresatrice CNC SOGI S2-80C vanta di serie un pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D ADVANCED. Il pannello operatore è realizzato in pressofusione di magnesio ad alta resistenza e comprende: un display a colori da 8,4”, una tastiera CNC completa QWERTY e due interfacce, una USB, l’altra Ethernet sul frontalino.

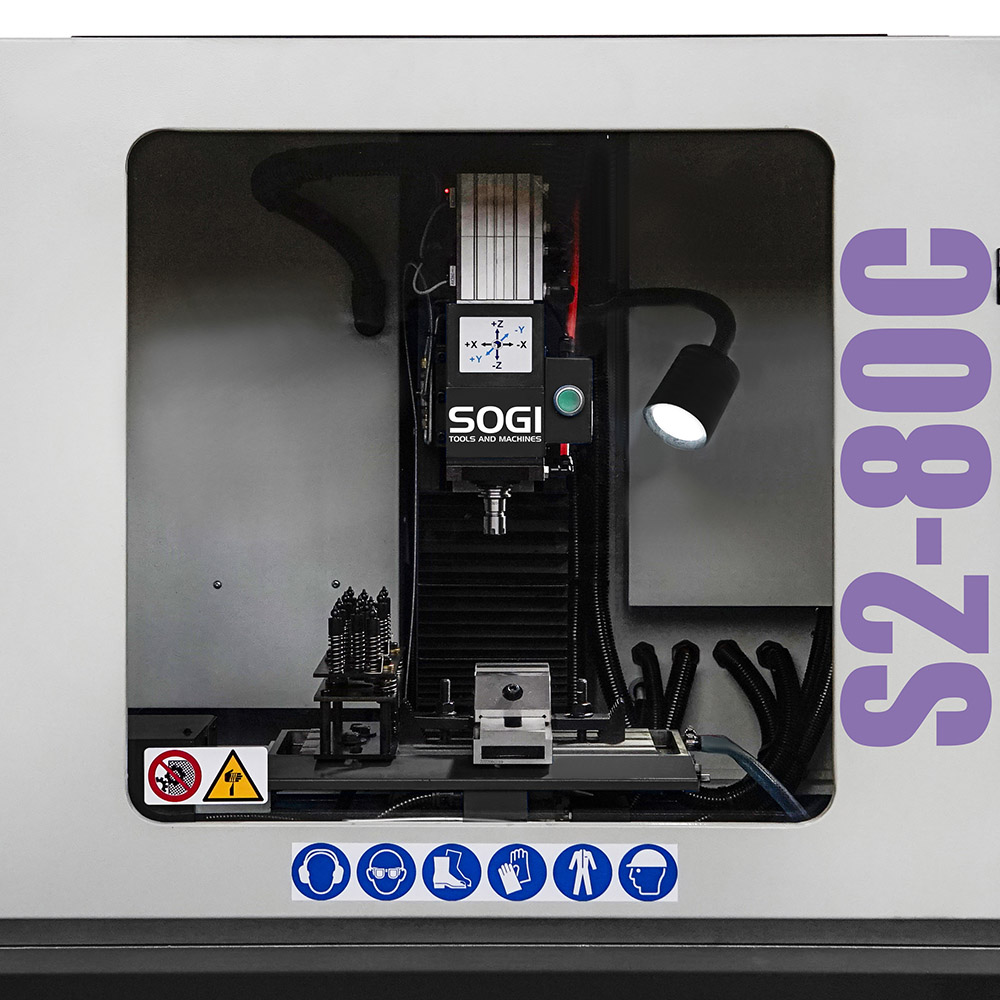

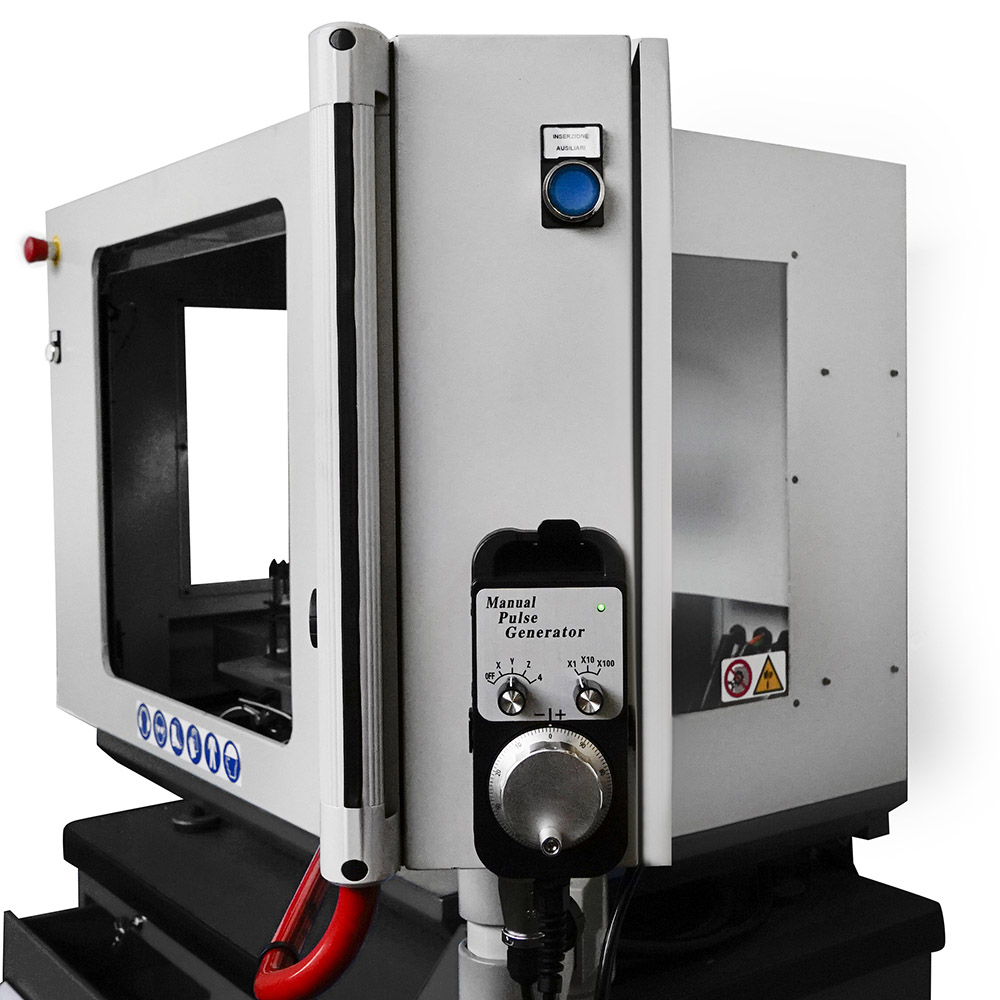

Il centro di lavoro 3 assi SOGI S2-80C è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con un ampio portellone frontale ad azionamento pneumatico e due finestre laterali fisse, realizzati in policarbonato di adeguato spessore. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l’ispezione visiva del pezzo in lavorazione.

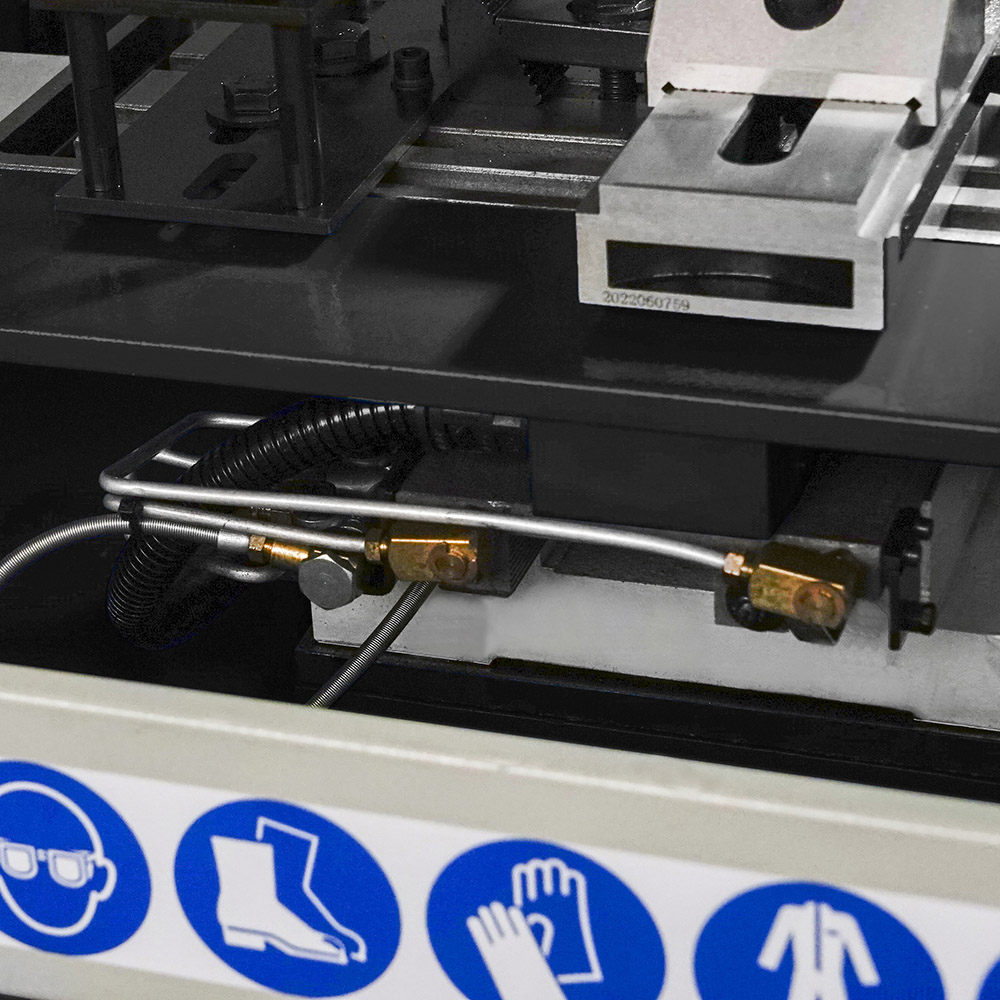

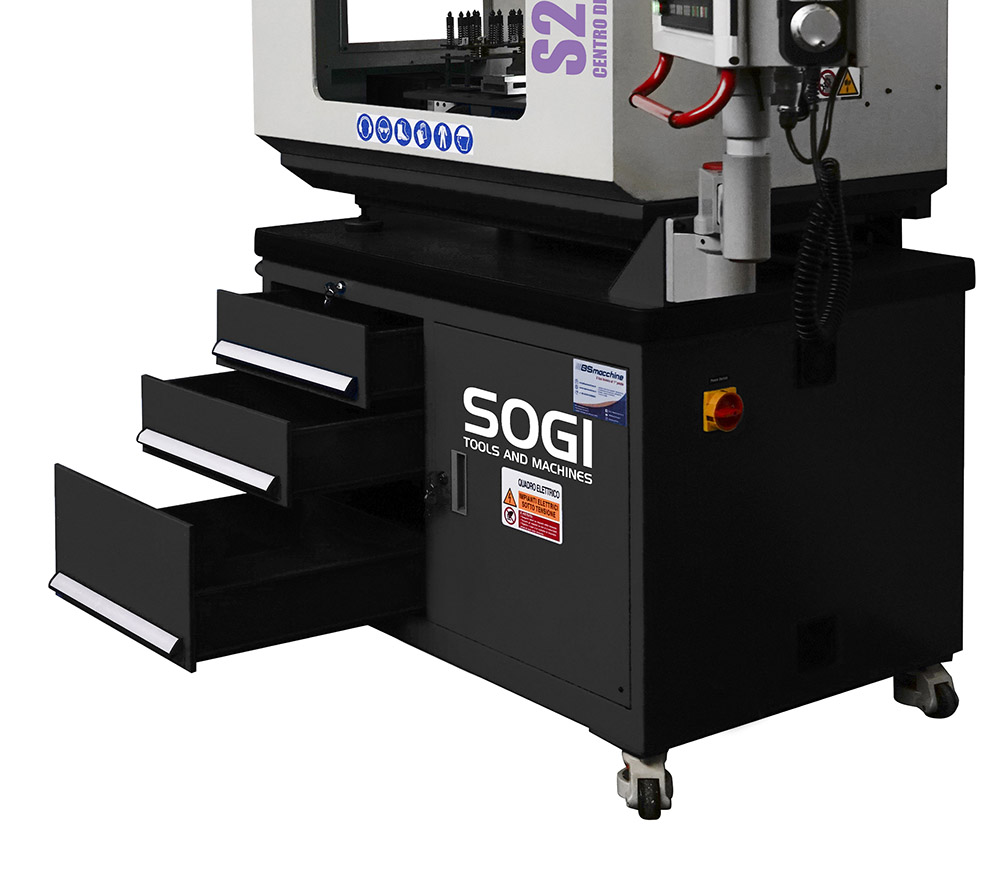

La macchina è equipaggiata di lampada LED ed impianto di lubrificazione ad azionamento manuale. Inoltre la macchina poggia su un basamento in lamiera mobile con tre cassetti dotati di chiusura centralizzata per stoccare attrezzi e utensili necessari alla lavorazione. Le quattro ruote pivotanti provviste di sistema frenante, insieme alla pratica ed ergonomica maniglia laterale, facilitano il trasporto della macchina da una zona all'altra. Impianto di lubrorefrigerazione opzionale.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione macchina, manuali di programmazione e dichiarazione di conformità CE-UE macchina). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro SOGI S2-80C

• Corsa asse X (longitudinale): 260 mm
• Corsa asse Y (trasversale): 155 mm
• Corsa asse Z (verticale): 190 mm
• Distanza min ÷ max naso mandrino - tavola: 65 ÷ 255 mm
• Distanza approssimativa pavimentazione - tavola: 1130 mm
• Dimensioni tavola (L x P x H): 400 x 145 x 40 mm
• Carico max tavola: 20 kg
• Numero cava a T: 3
• Larghezza cava a T: 12 mm
• Interasse cave a T: 40 mm
• Attacco cono mandrino: ISO20
• Velocità min ÷ max di rotazione mandrino: 80 ÷ 5000 giri/min
• Distanza max asse mandrino - colonna: 180 mm
• Avanzamenti di lavoro asse X: 500 mm/min
• Avanzamenti di lavoro asse Y: 500 mm/min
• Avanzamenti di lavoro asse Z: 500 mm/min
• Avanzamenti rapidi asse X: 2000 mm/min
• Avanzamenti rapidi asse Y: 2000 mm/min
• Avanzamenti rapidi asse Z: 2000 mm/min
• Accuratezza del posizionamento: ± 0.015 mm
• Ripetibilità: ± 0.01 mm
• Potenza motore mandrino: 1.0 kW
• Potenza motore asse X: 0.4 kW
• Potenza motore asse Y: 0.4 kW
• Potenza motore asse Z: 0.4 kW
• Tipologia cambio utensile: Pick-up
• Magazzino utensili: 4 posizioni
• N° cassetti basamento: 3
• Dimensioni cassetto piccolo basamento (L x P x H): 440 x 500 x 120 mm (x 2)
• Dimensioni cassetto grande basamento (L x P x H): 440 x 500 x 240 mm (x 1)
• Dimensioni d'ingombro basamento (L x P x H): 1200 x 800 x 850 mm
• Peso netto approssimativo basamento: 150 kg
• Controllo numerico: Siemens SINUMERIK 808D ADVANCED
• Potenza nominale macchina: 2.2 kW
• Tensione/frequenza d'alimentazione: 400/50 V/Hz
• Dimensioni d'ingombro macchina + basamento (L x P x H): 2000 x 1300 x 1800 mm
• Peso netto approssimativo macchina + basamento: 460 kg

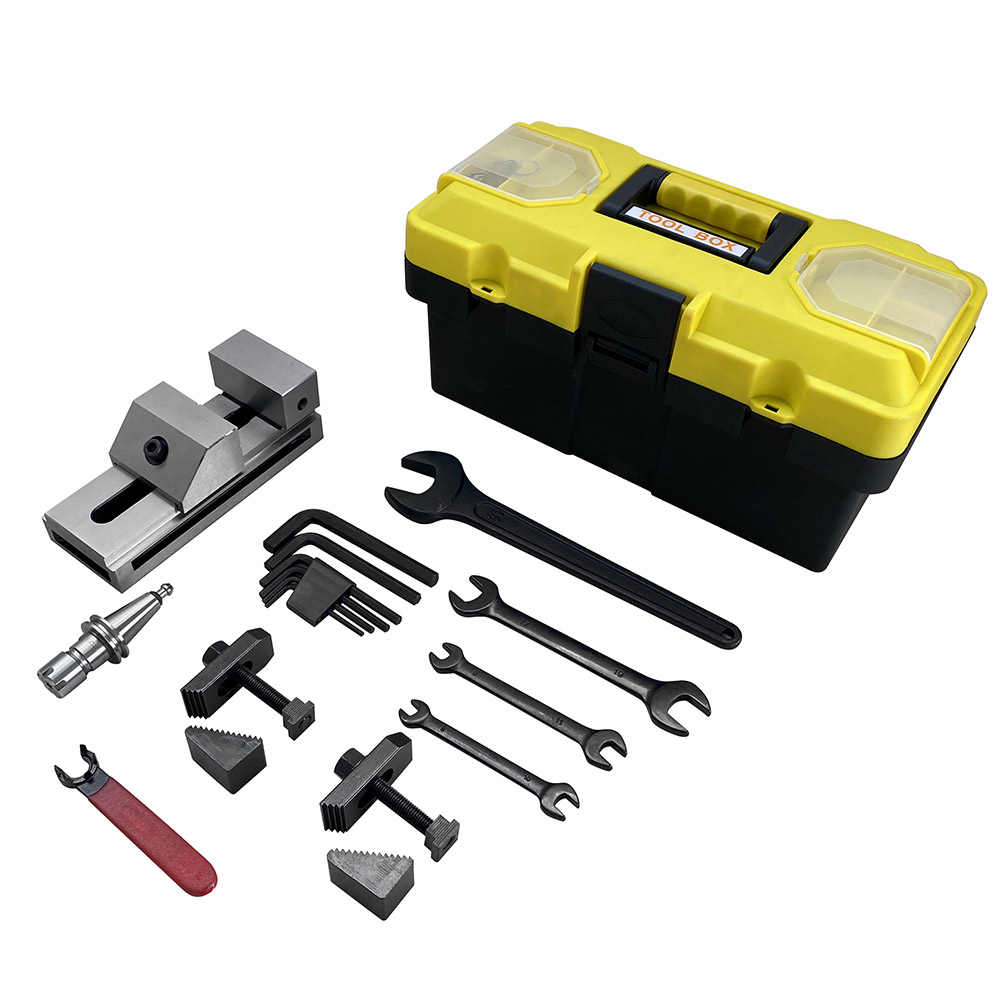

In dotazione

• N° 1 mandrino portapinze ISO20/ER16
• N° 1 pinza ER16
• N° 1 morsa di precisione
• N° 1 chiave per pinza ER16
• N° 1 set di chiavi di servizio
• N° 1 set di chiavi esagonali
• N° 1 set di chiavi varie (per portello frontale, per basamento)
• N° 1 cassetta degli attrezzi
• Garanzia 12/24 mesi
