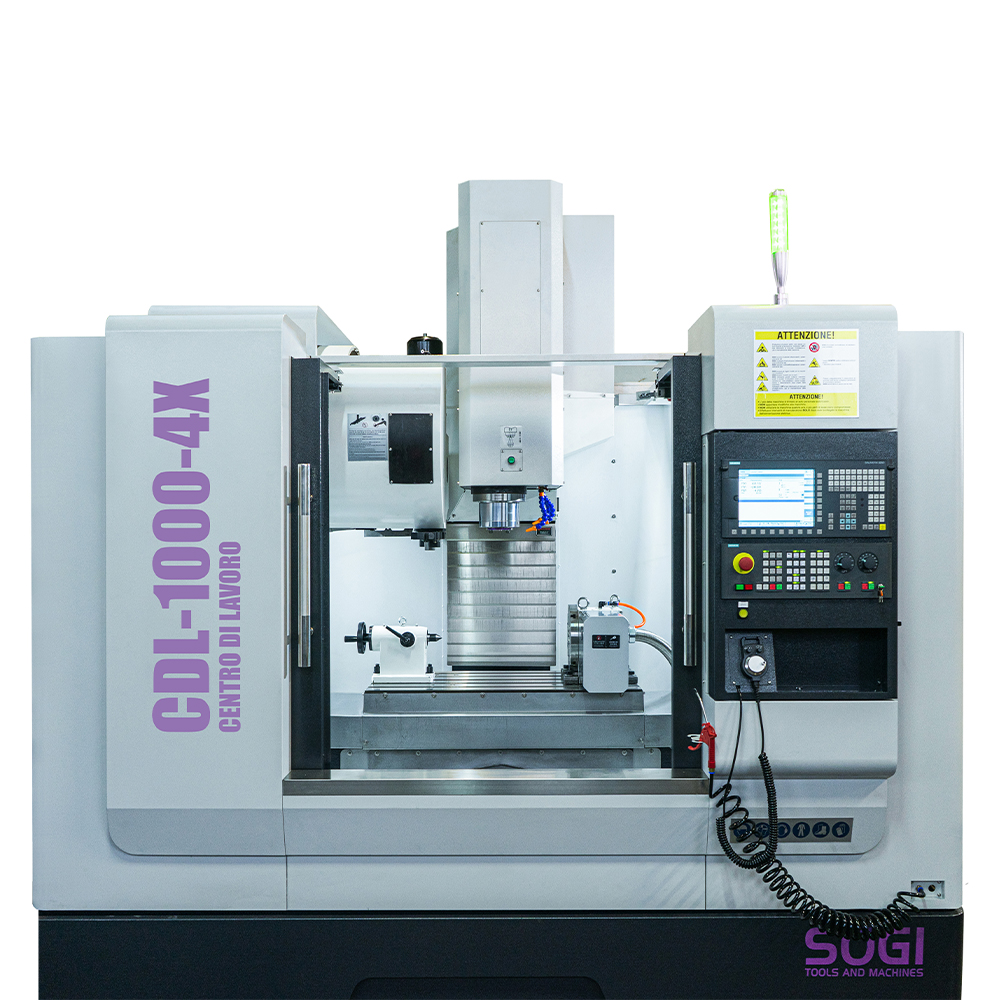

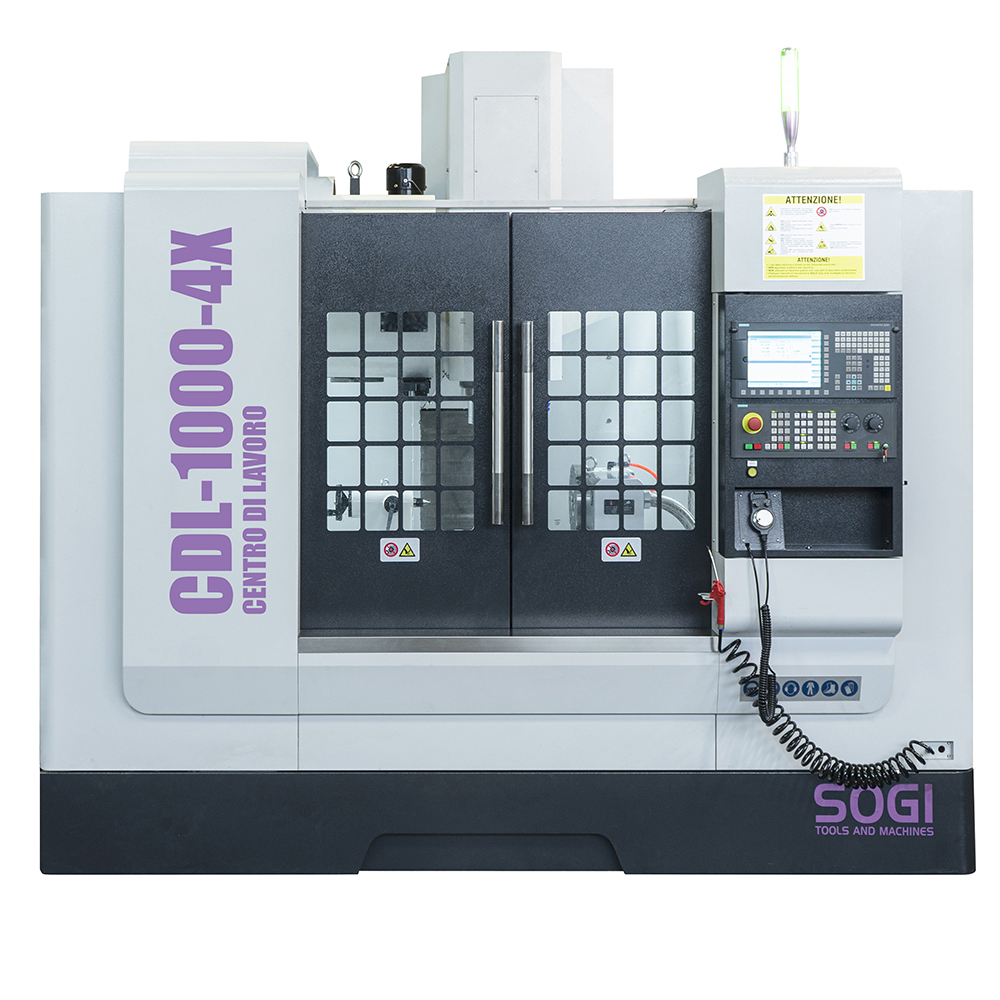

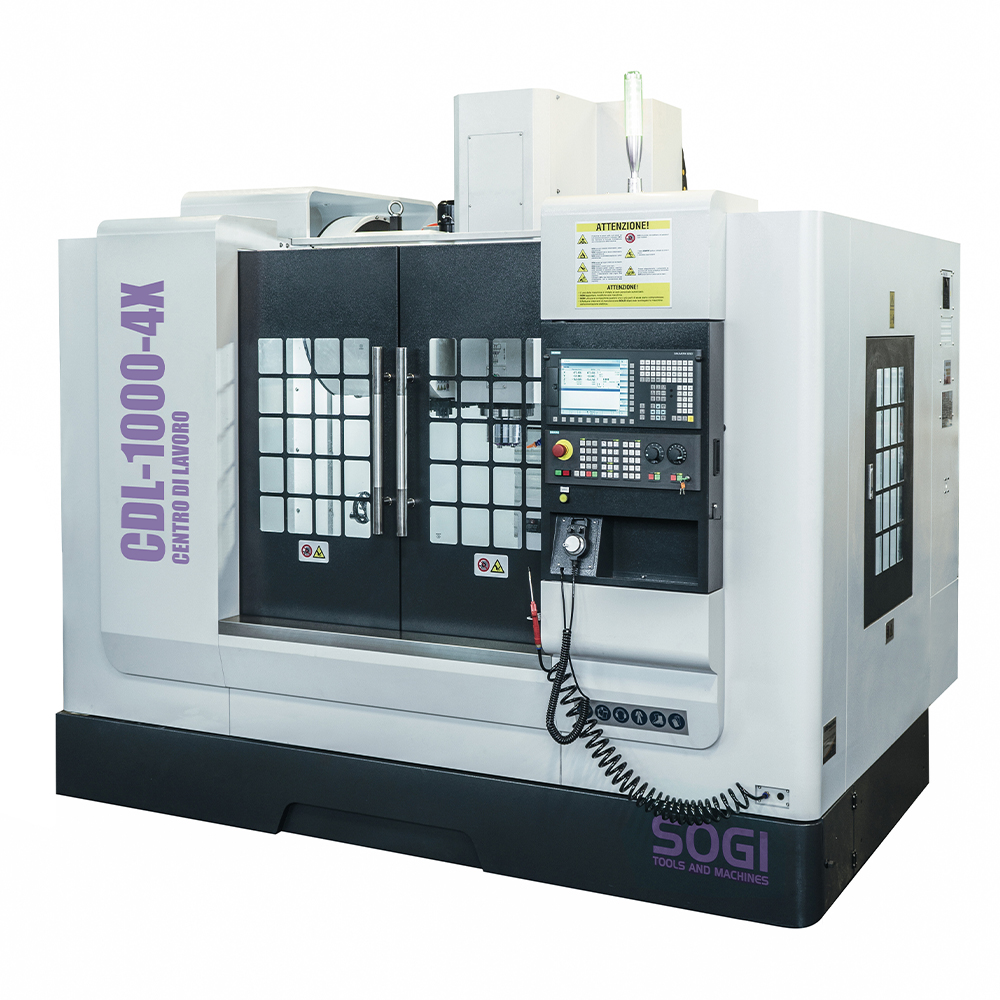

Centro di lavoro CNC SOGI CDL-1000-4X - 4 assi - SIEMENS SINUMERIK 828D - BT 40 - ATC a tamburo

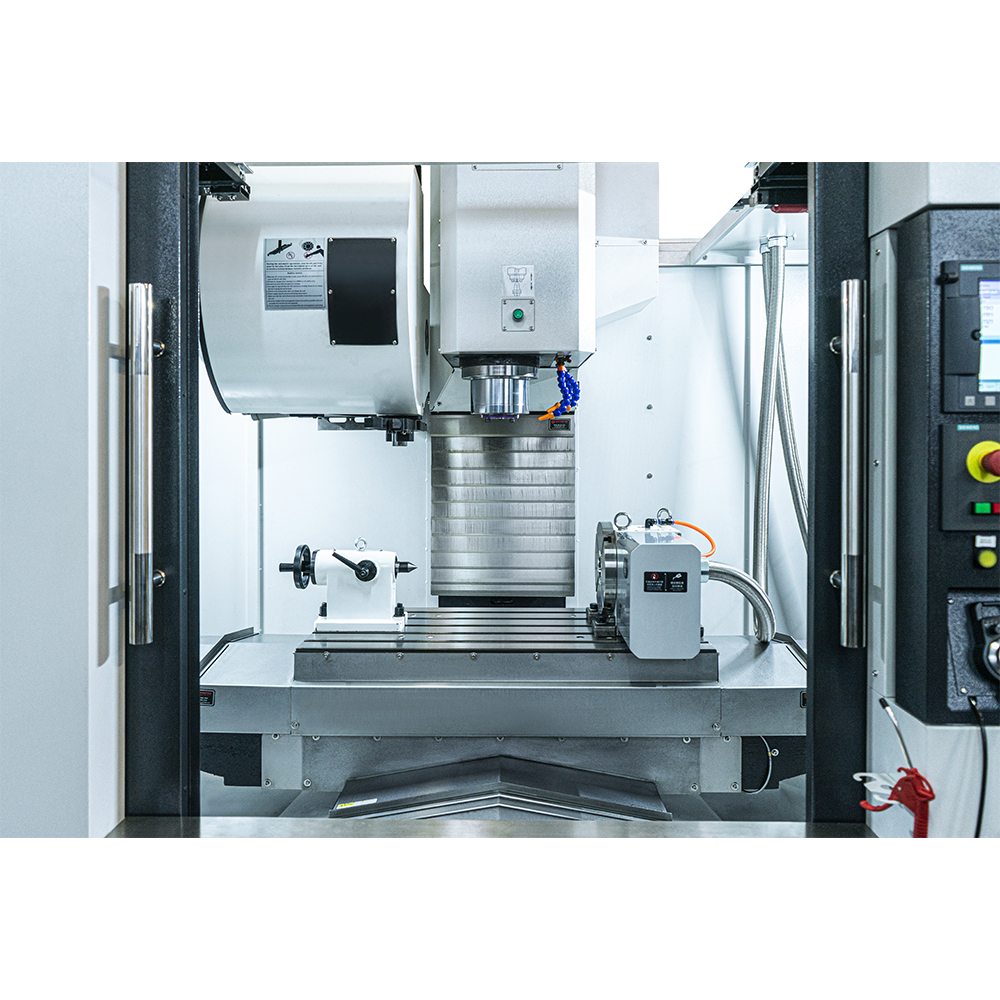

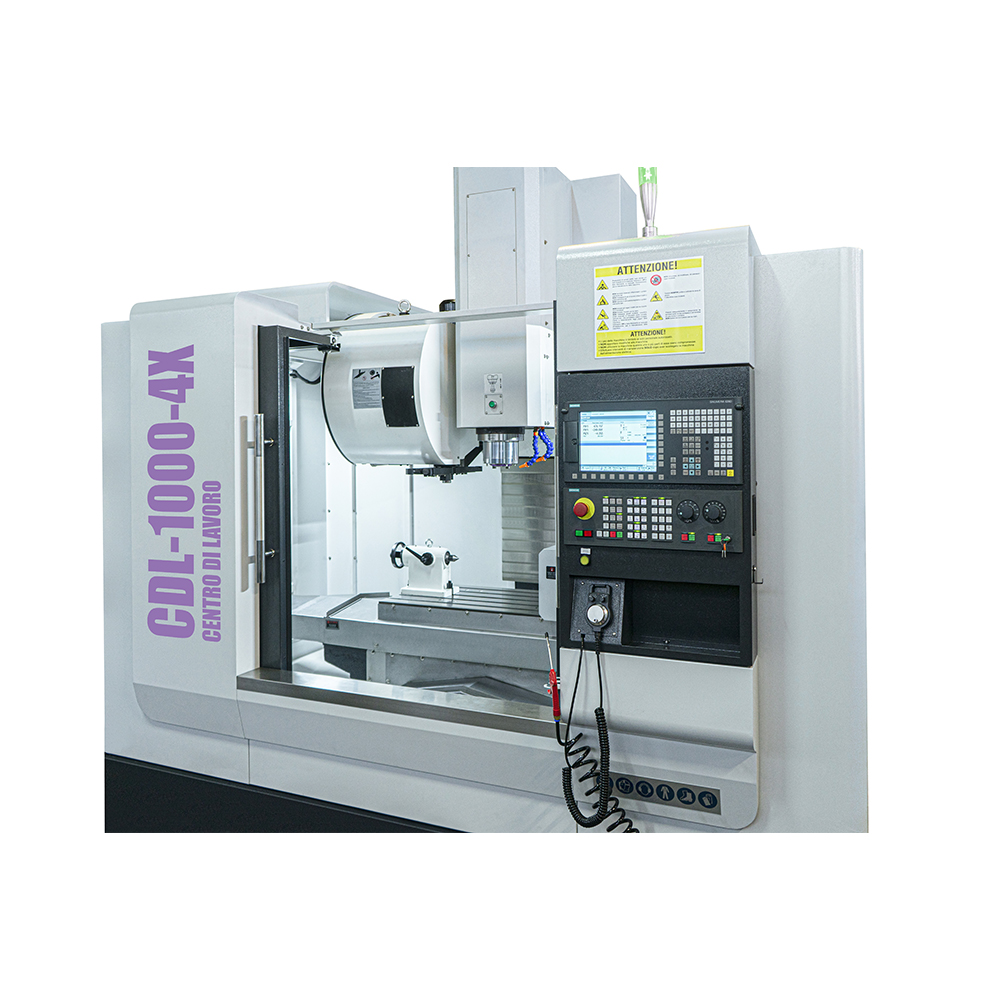

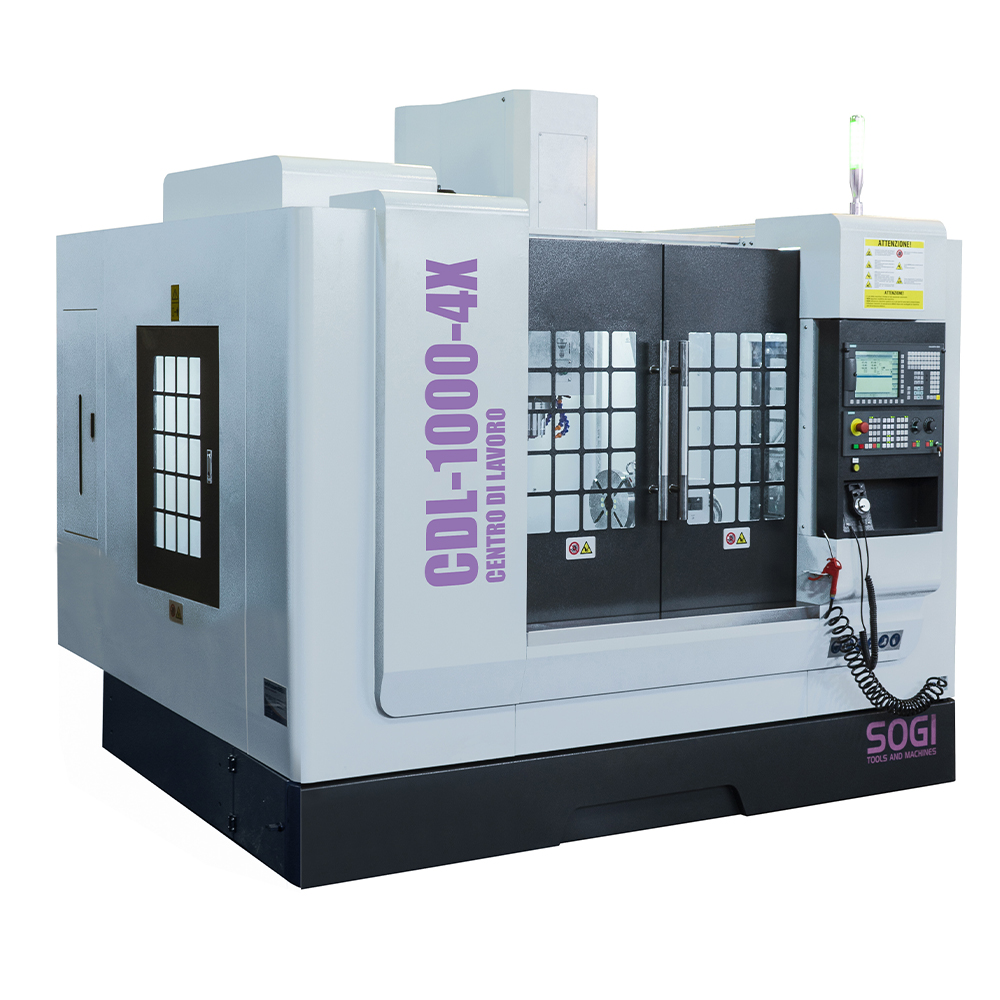

Il centro di lavoro verticale SOGI CDL-1000-4X è una macchina a controllo numerico a quattro assi in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Grazie alla sua versatilità d'utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un'elevata precisione nel risultato (giunti, alberi di trasmissione ecc.).

• Struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

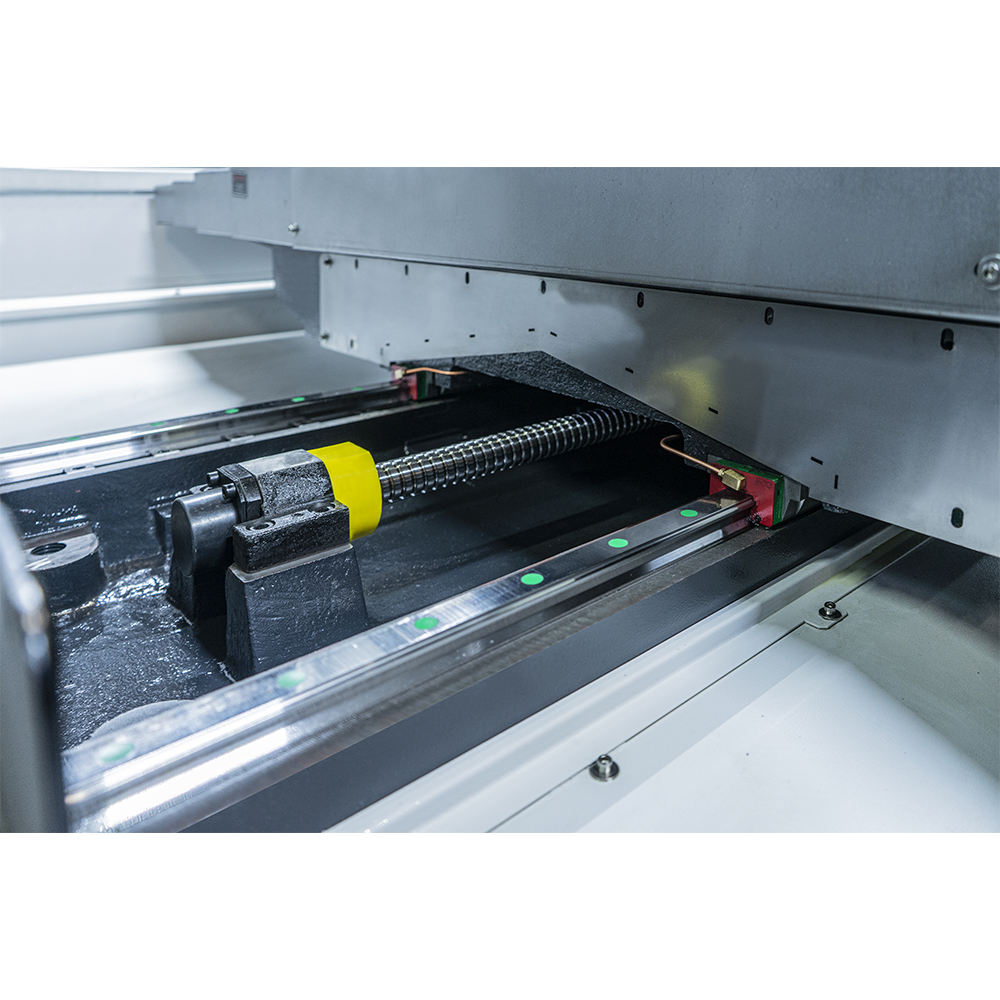

• Tavola e gruppo testa che scorrono su guide lineari rettificate di fattura taiwanese, con pattini a ricircolo di sfere.
• Servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

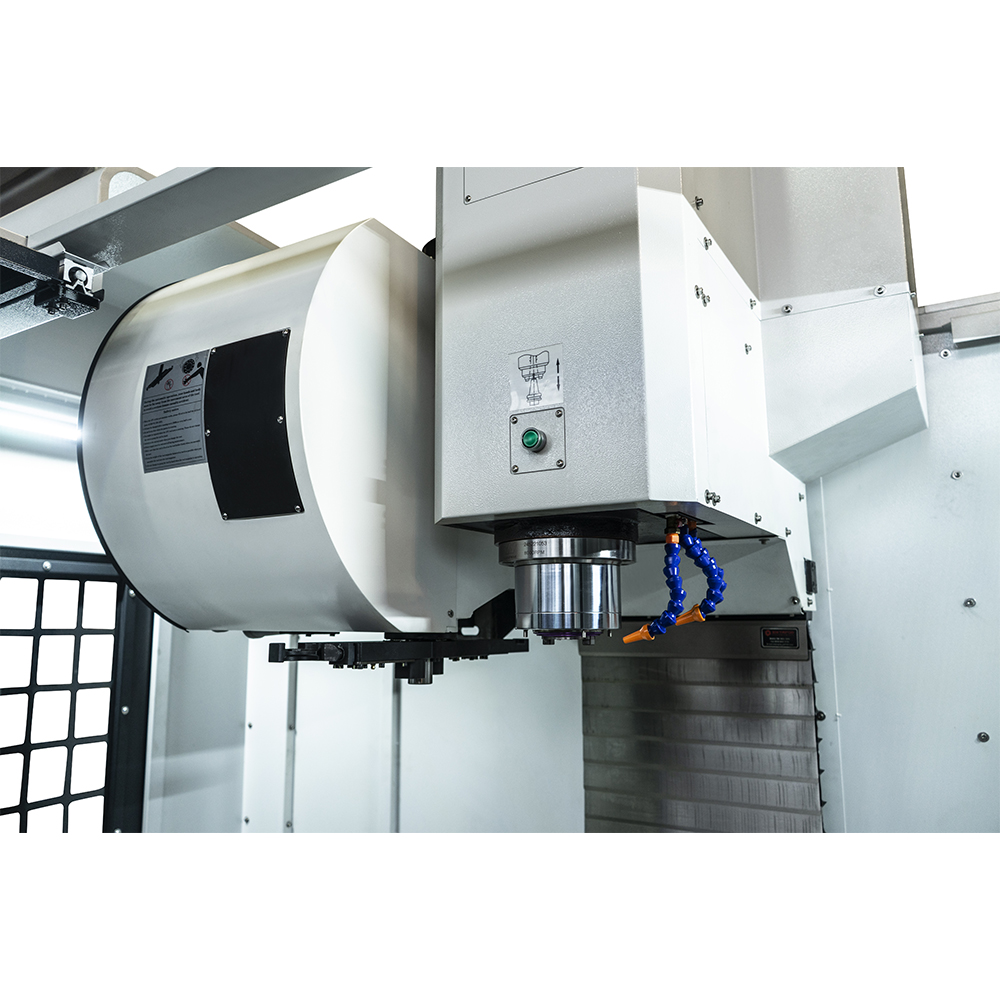

• Cambio utensile (ATC) a tamburo montato a lato a 24 posizioni. Il sistema di caricamento random abbinato ad un braccio a pinza contrapposta consente di ridurre al minimo i tempi di non taglio.

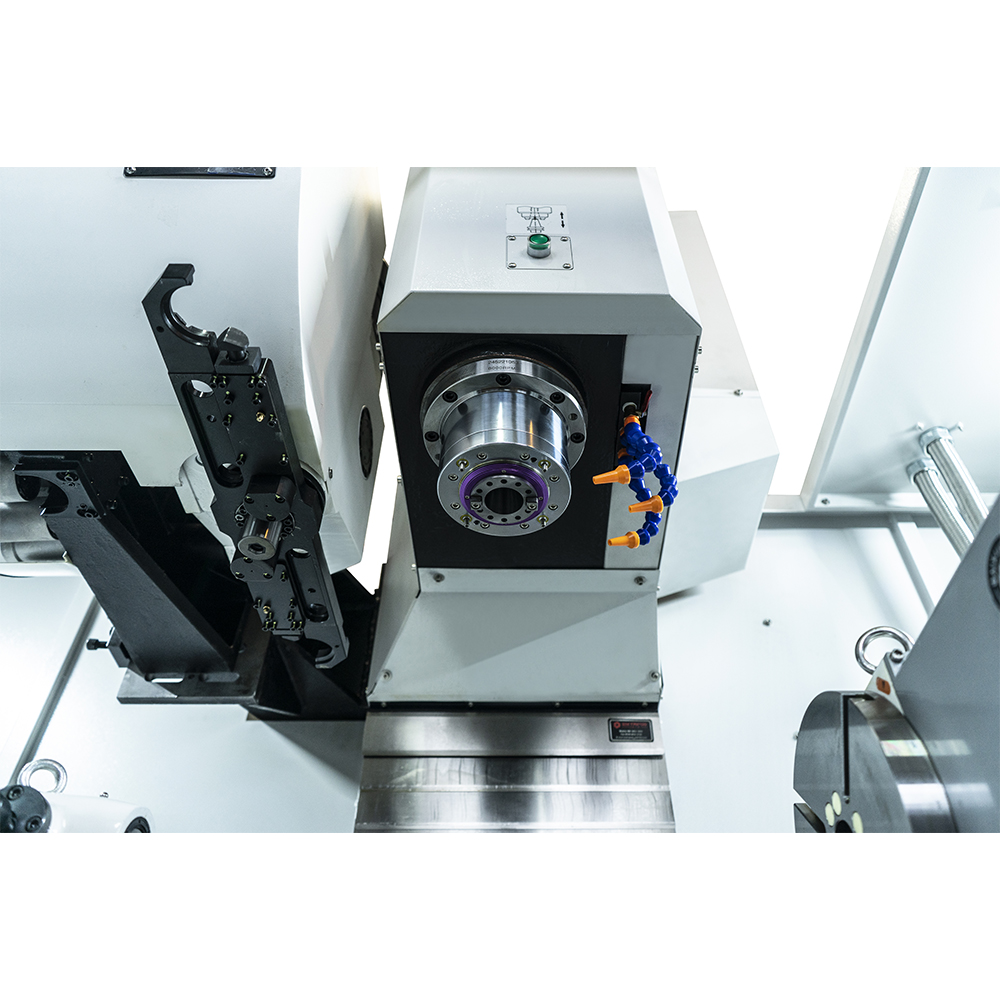

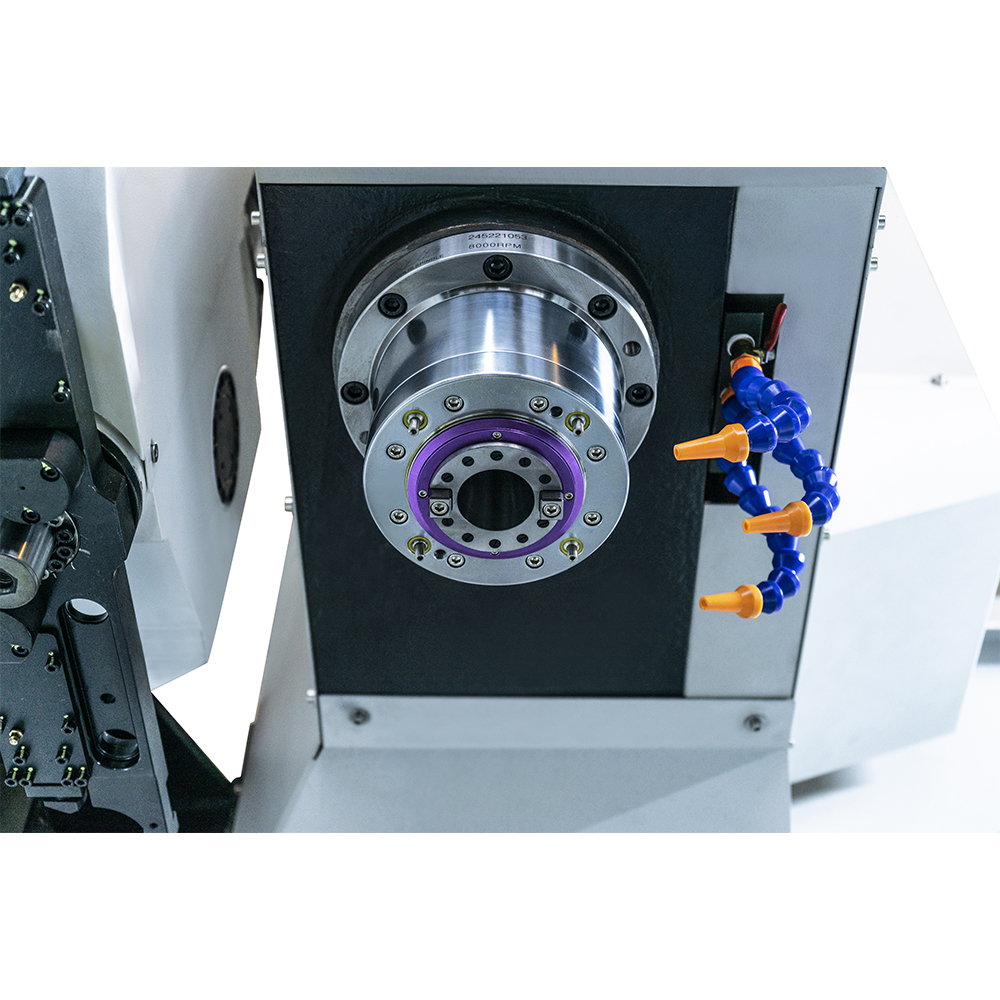

• Mandrino taiwanese con attacco BT 40. Motore asincrono compatto a gabbia di scoiattolo con interfaccia Drive-CLiQ per un collegamento facilitato agli azionamenti digitali.

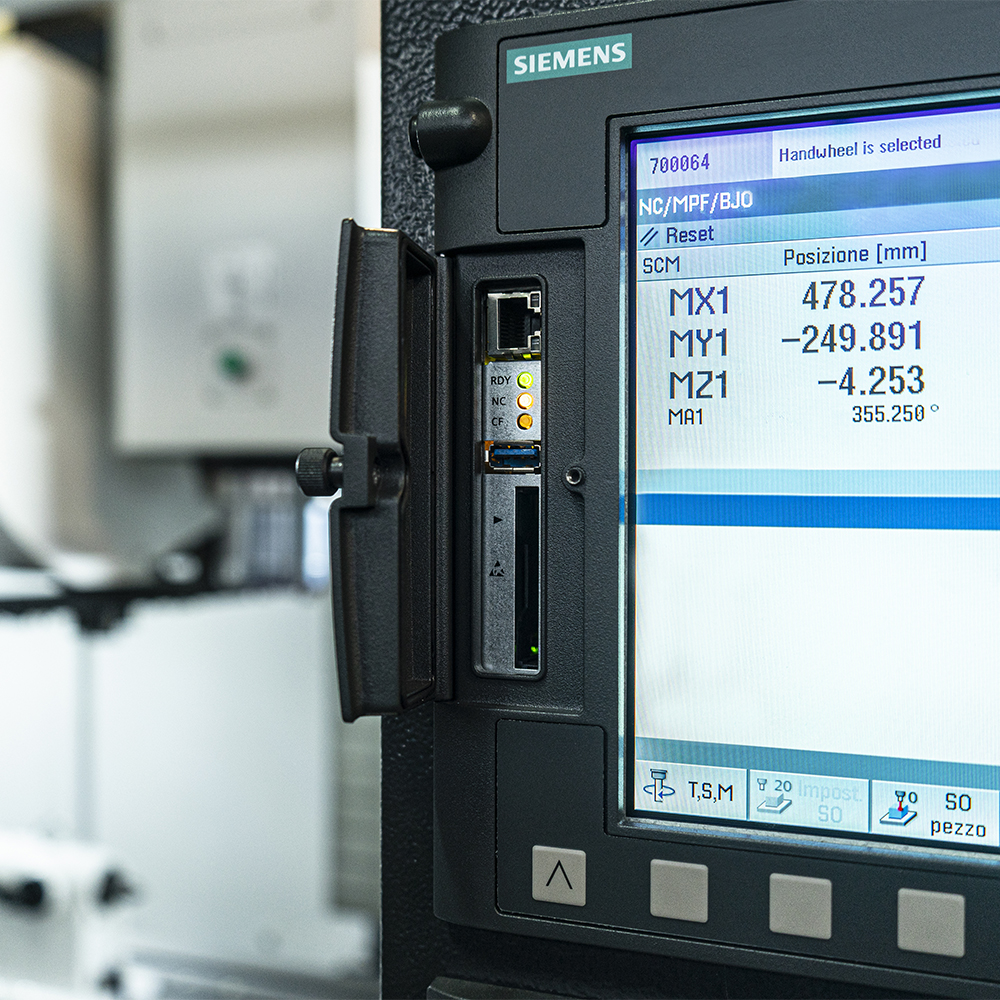

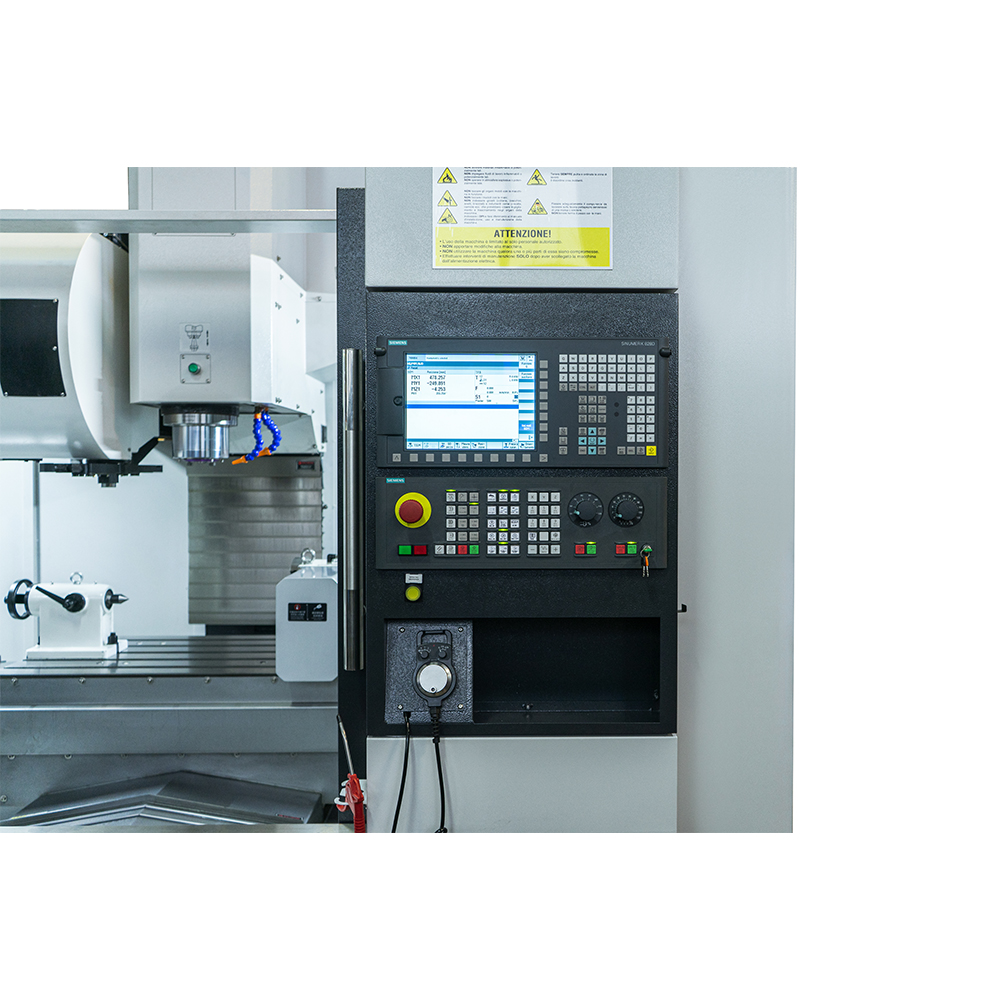

• Pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 828D.

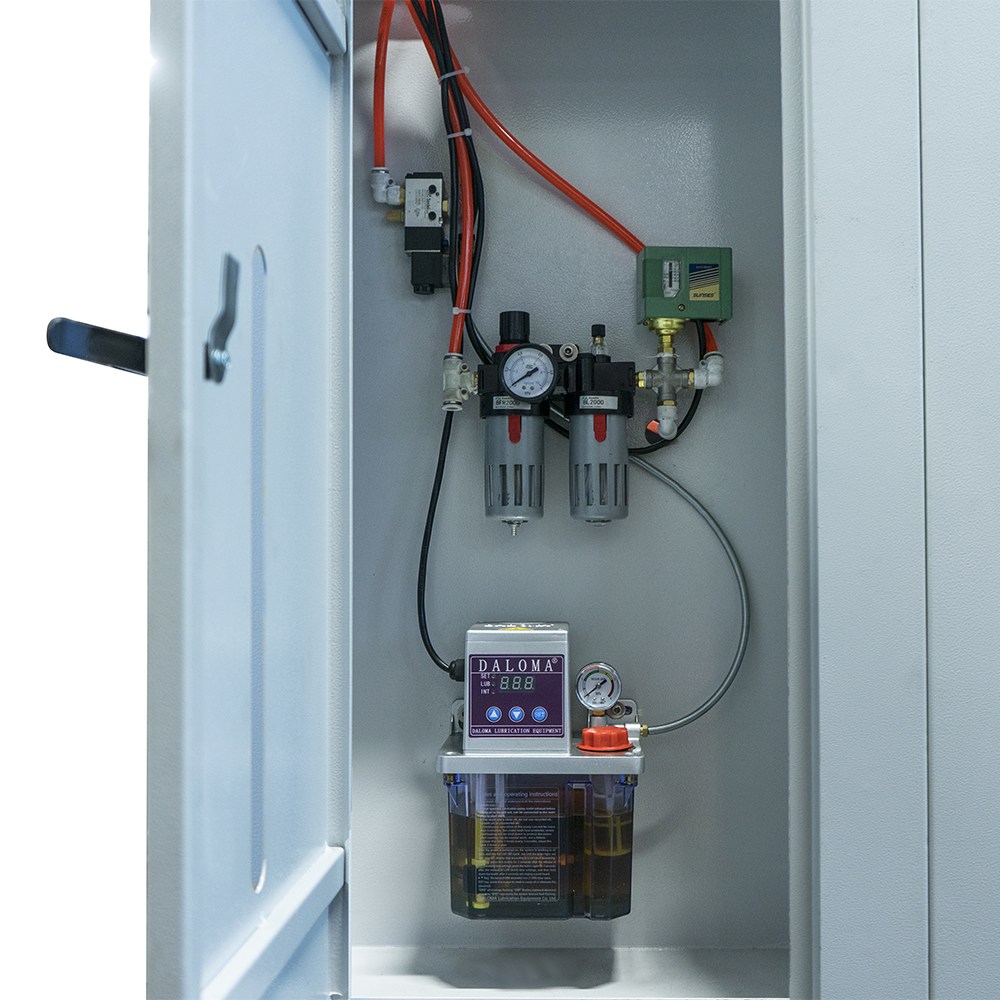

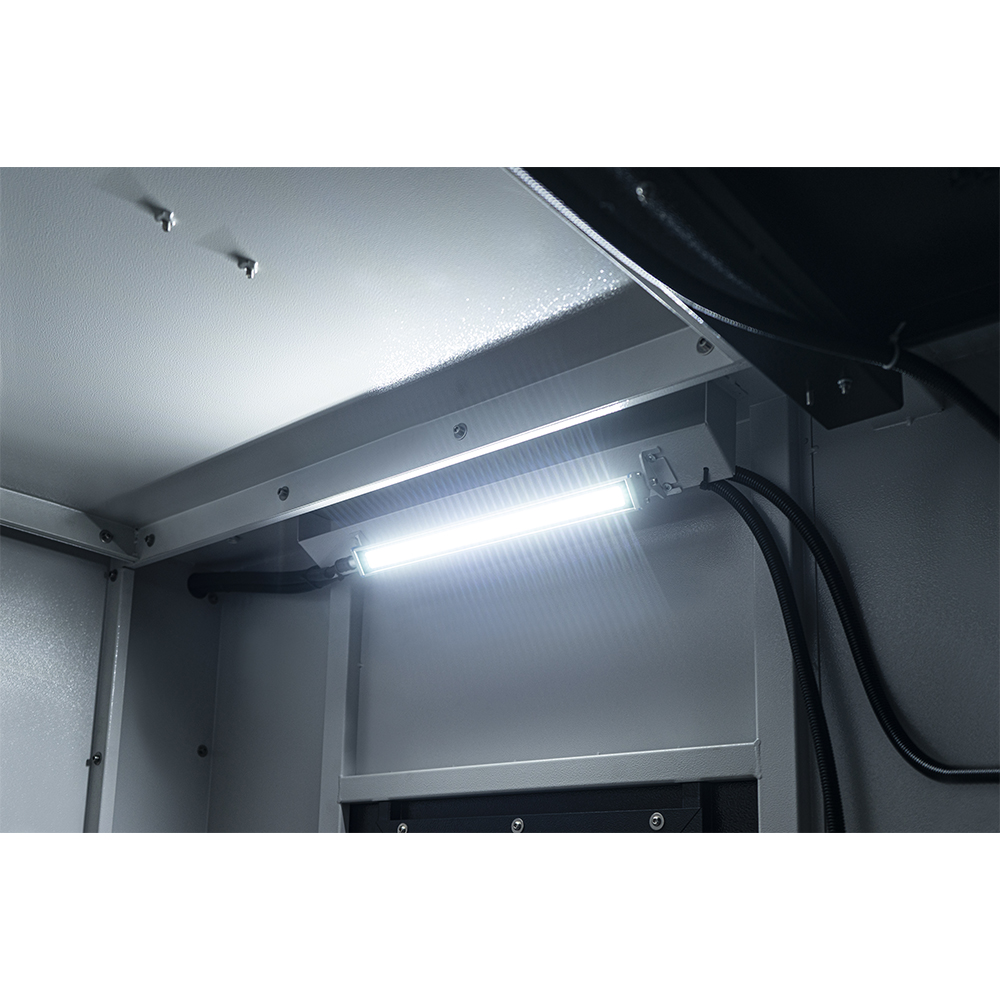

• Impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione, tutto di serie.

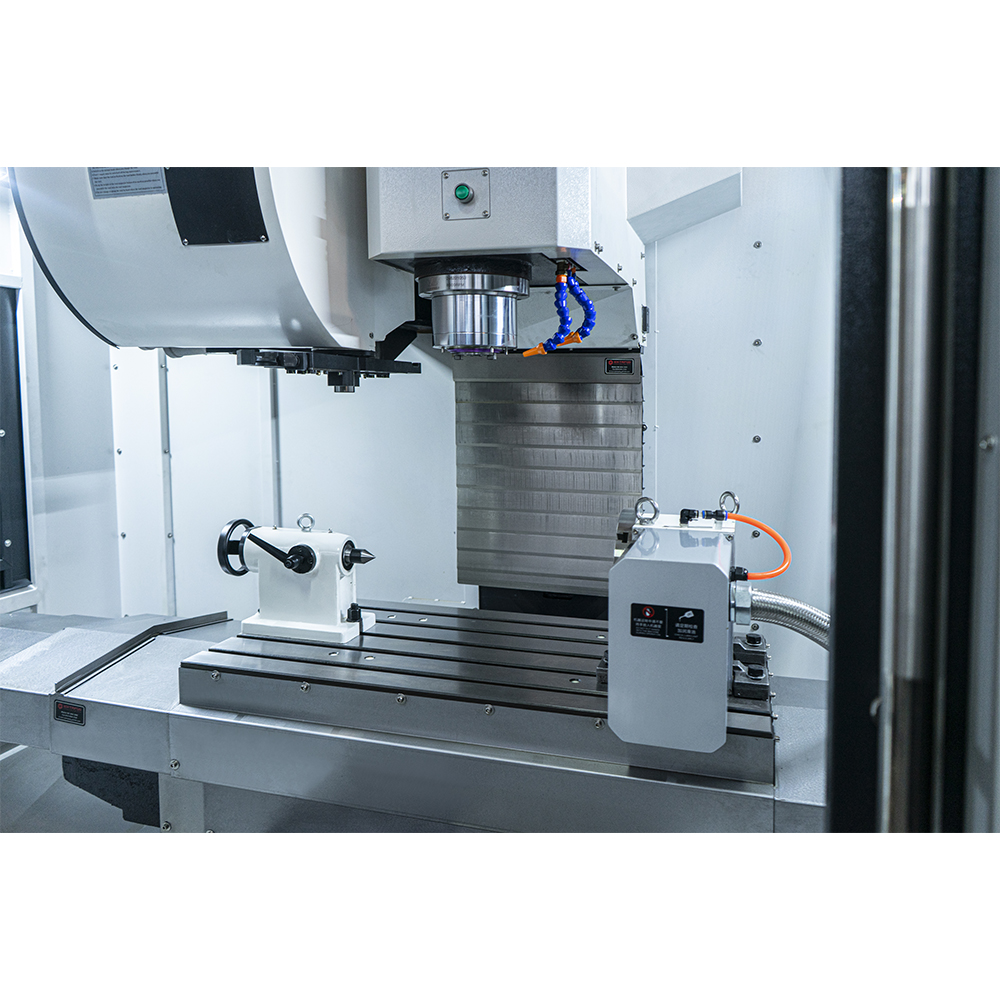

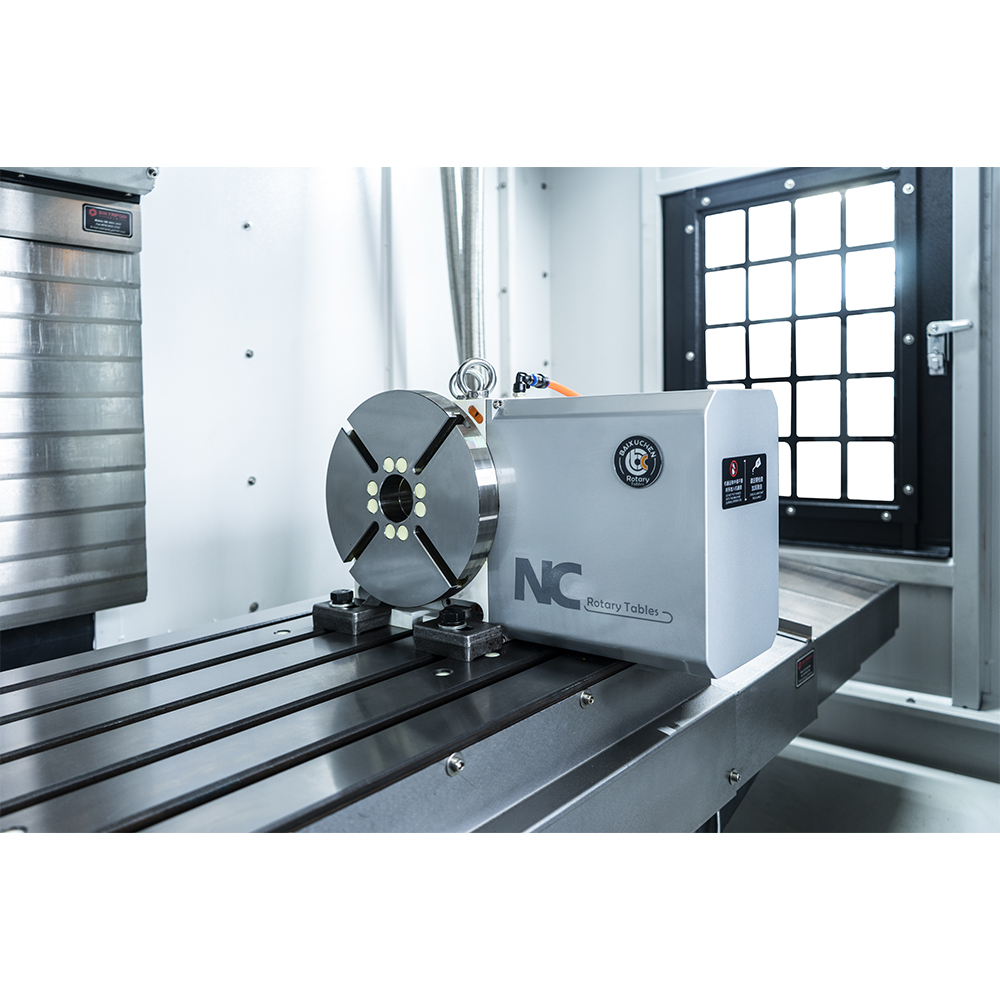

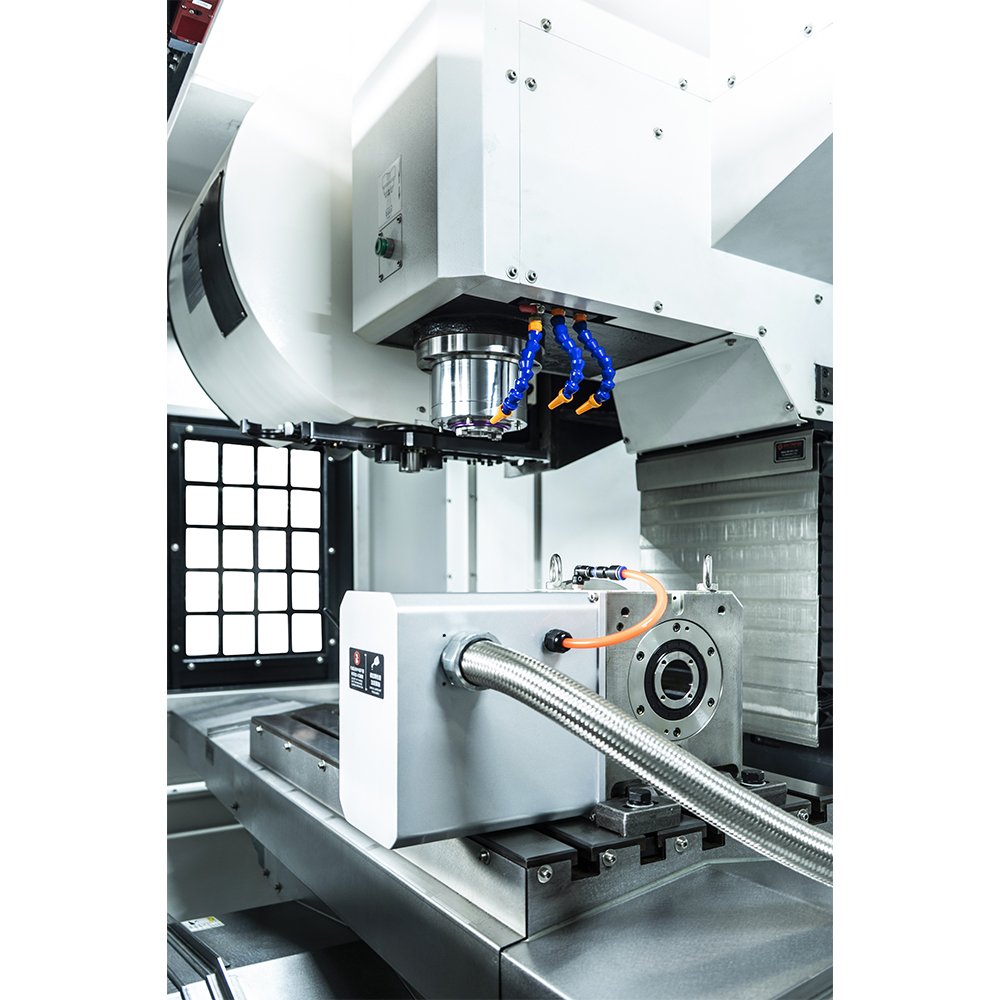

• Tavola girevole sul quarto asse con diametro Ø 200 mm di serie.
• Realizzato nel rispetto degli standard vigenti in materia di sicurezza: è completamente carenato con due porte frontali e due finestre laterali fisse, realizzate in lamiera e policarbonato di alta qualità.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione macchina, manuali di programmazione, manuale tavola girevole e dichiarazione di conformità CE-UE macchina). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro di lavoro SOGI CDL-1000-4X

• Corsa asse X (longitudinale): 1000 mm
• Corsa asse Y (trasversale): 500 mm
• Distanza min-max naso mandrino - tavola: 75 ÷ 580 mm
• Dimensioni tavola (L x P x H): 1000 x 500 x 80 mm
• Carico max tavola: 500 kg
• Numero cava a T: 5
• Larghezza cava a T: 18 mm
• Interasse cave a T: 90 mm
• Attacco cono mandrino: BT 40
• Corsa asse Z (verticale): 500 mm
• Velocità max di rotazione mandrino: 8000 giri/min
• Distanza asse mandrino - colonna: 550 mm
• Avanzamenti di lavoro asse X: 1 ÷ 12000 mm/min
• Avanzamenti di lavoro asse Y: 1 ÷ 12000 mm/min
• Avanzamenti di lavoro asse Z: 1 ÷ 12000 mm/min
• Avanzamenti rapidi asse X: 24000 mm/min
• Avanzamenti rapidi asse Y: 24000 mm/min
• Avanzamenti rapidi asse Z: 20000 mm/min
• Accuratezza del posizionamento: ± 0.01 mm
• Ripetibilità: ± 0.005 mm
• Potenza motore mandrino: 7.5 kW
• Potenza motore asse X: 2.2 kW
• Potenza motore asse Y: 2.2 kW
• Potenza motore asse Z: 3.55 kW
• Potenza motore carosello: 0.2 kW
• Potenza motore braccio a pinza: 0.55 kW
• Potenza pompa impianto refrigerante: 450 W
• Potenza pompa impianto lubrificante: 25 W
• Tipologia cambio utensile: A tamburo con braccio
• Magazzino utensili: 24 posizioni
• Controllo numerico: Siemens SINUMERIK 828D
• Potenza nominale macchina: 17 kW
• Tensione/frequenza d'alimentazione: 400/50 V/Hz
• Dimensioni d'ingombro (L x P x H): 2820 x 2300 x 2750 mm
• Peso netto approssimativo: 5600 kg

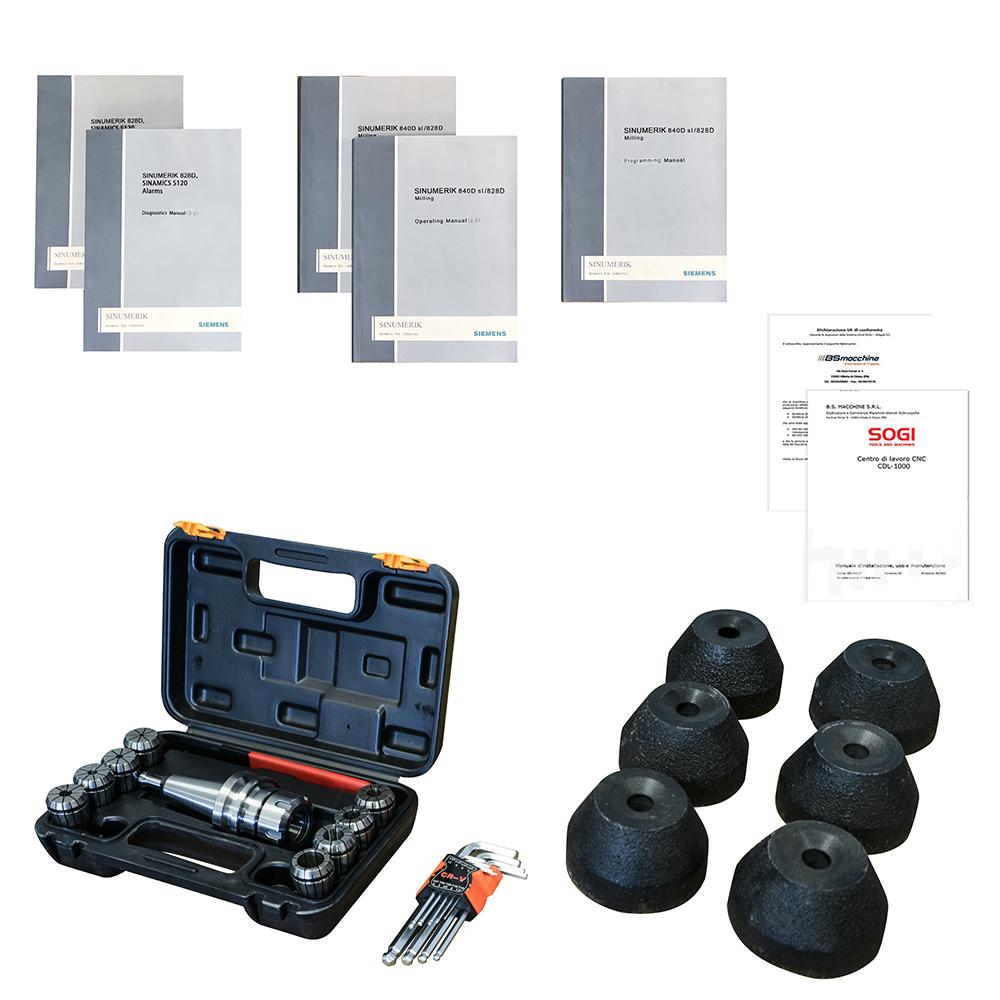

In dotazione

• Cassetta degli attrezzi
• Mandrino portapinza BT 40 con set di pinze e chiave
• Set di cacciaviti
• Set di brugole
