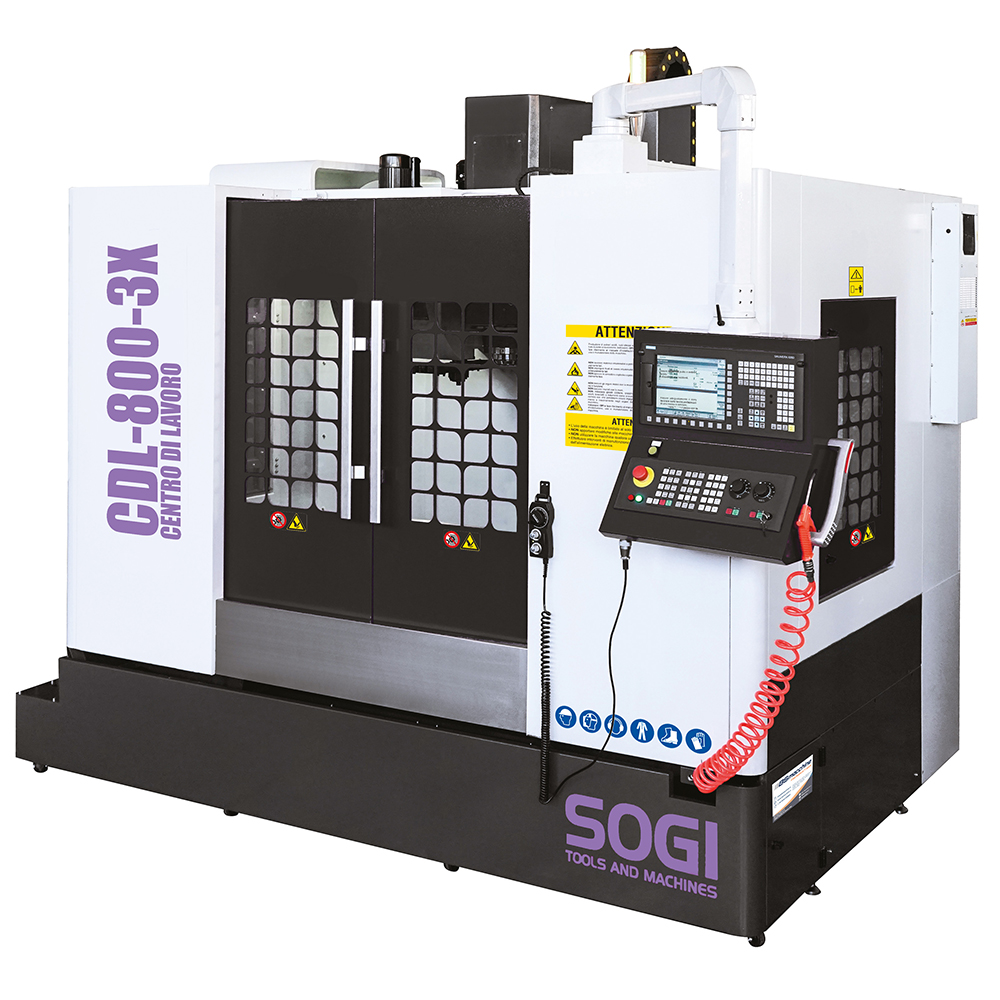

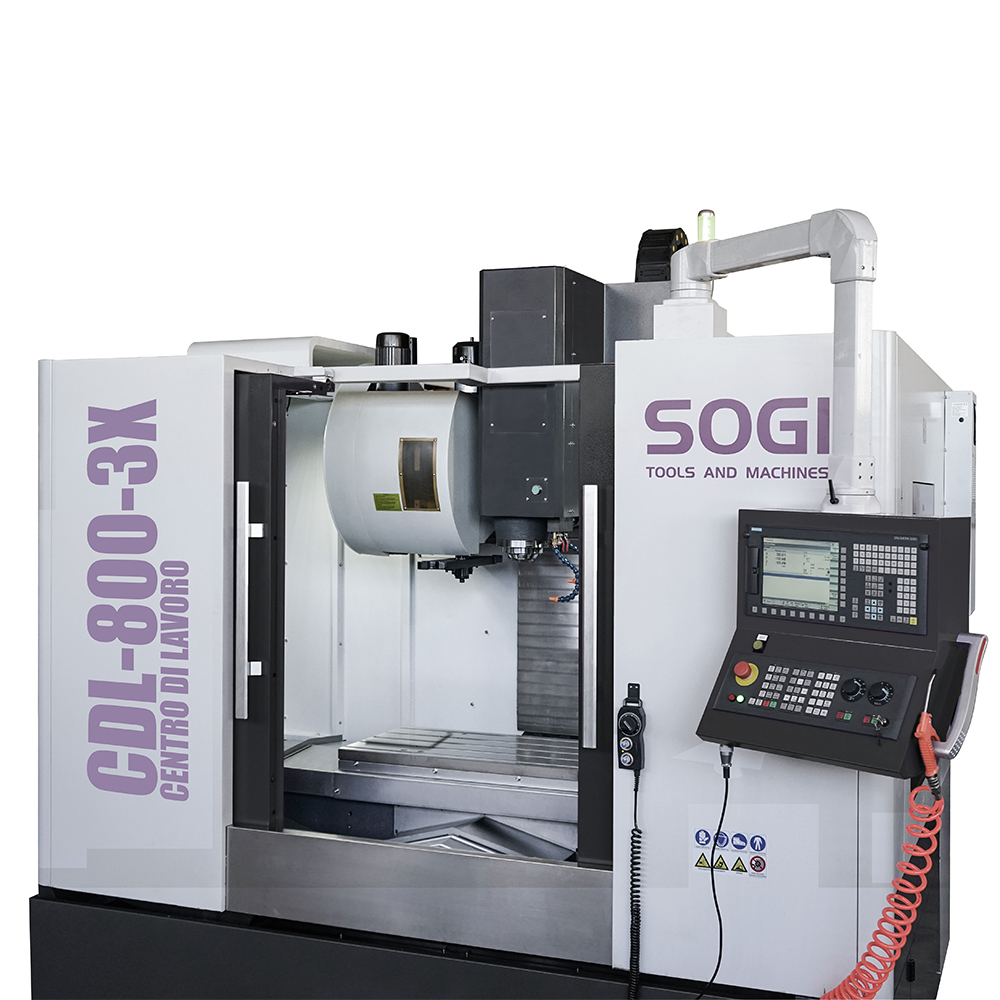

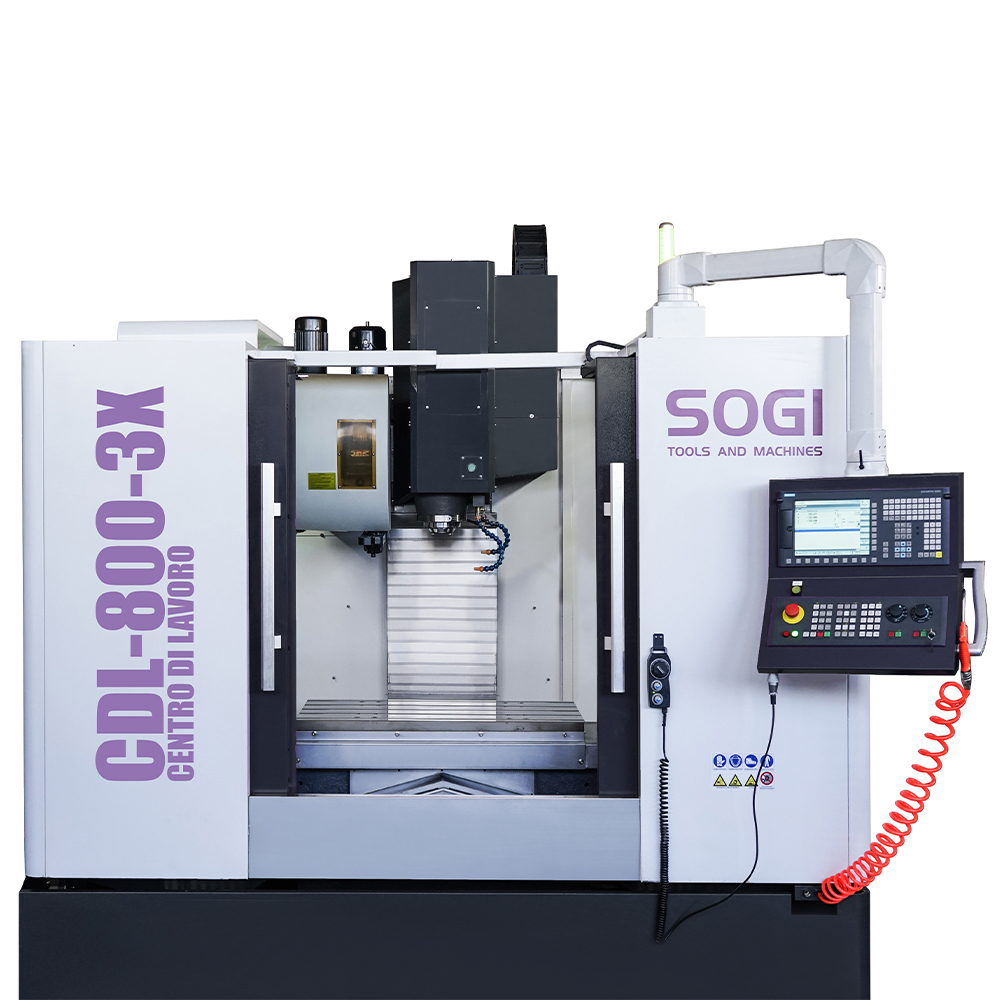

Centro di lavoro CNC verticale SOGI CDL-800-3X - 3 assi - controllo numerico SIEMENS 828D - mandrino BT40

Il centro di lavoro verticale SOGI CDL-800-3X è una macchina a controllo numerico a tre assi in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Grazie alla sua versatilità d'utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un'elevata precisione nel risultato (giunti, alberi di trasmissione ecc.).

• Struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

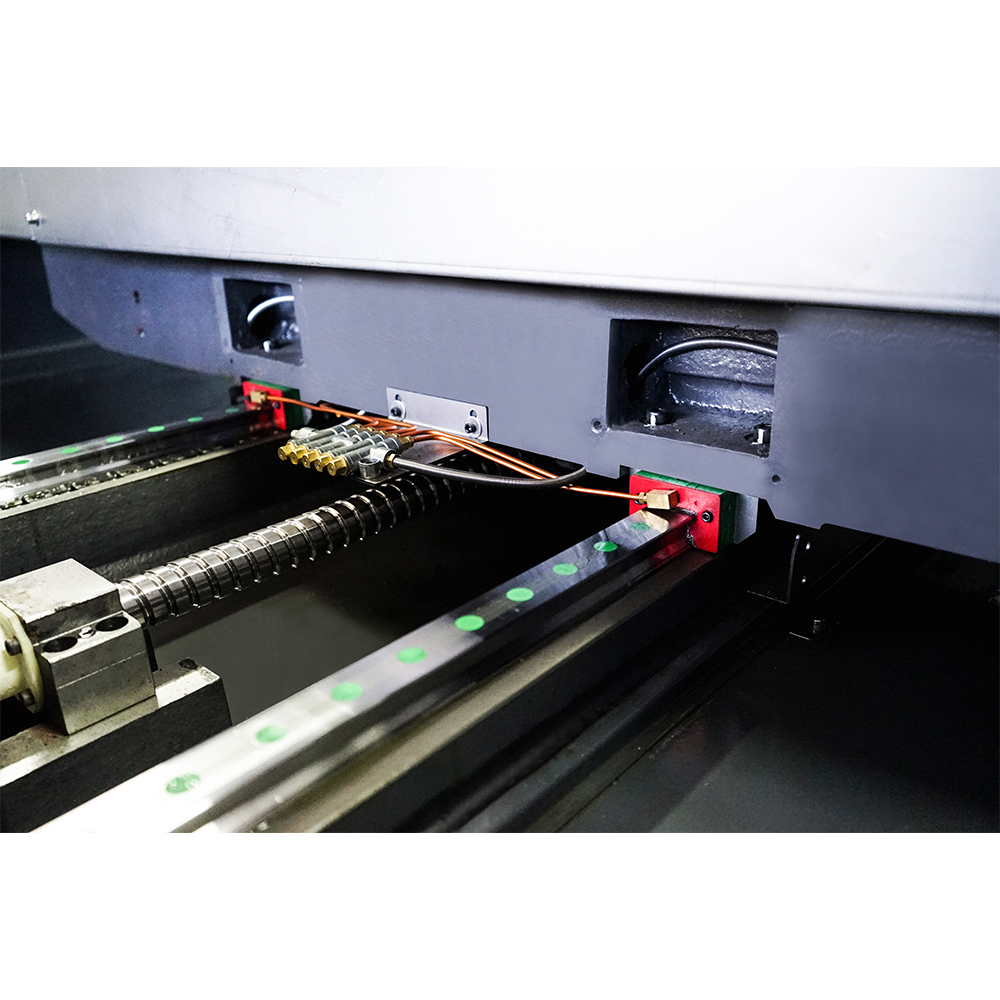

• Tavola e gruppo testa che scorrono su guide lineari rettificate rivestite in PTFE, con pattini a ricircolo di sfere.
• Servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

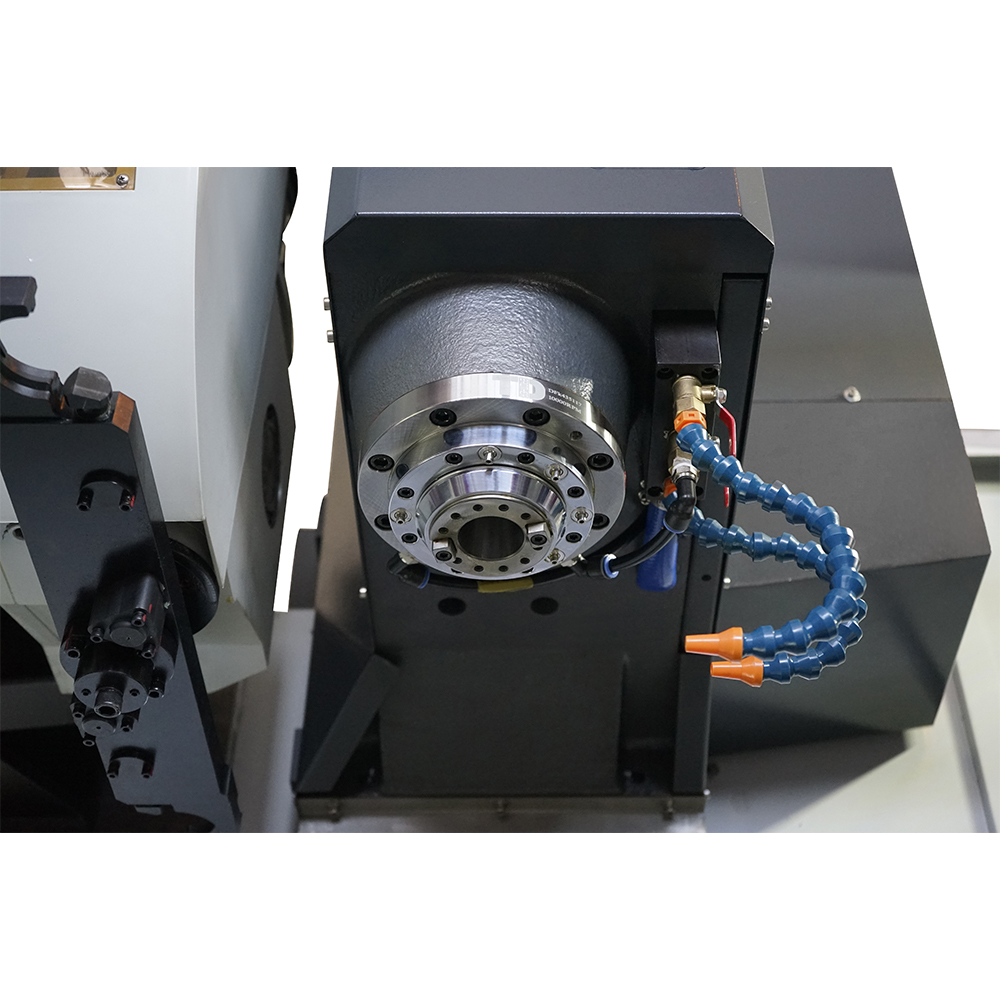

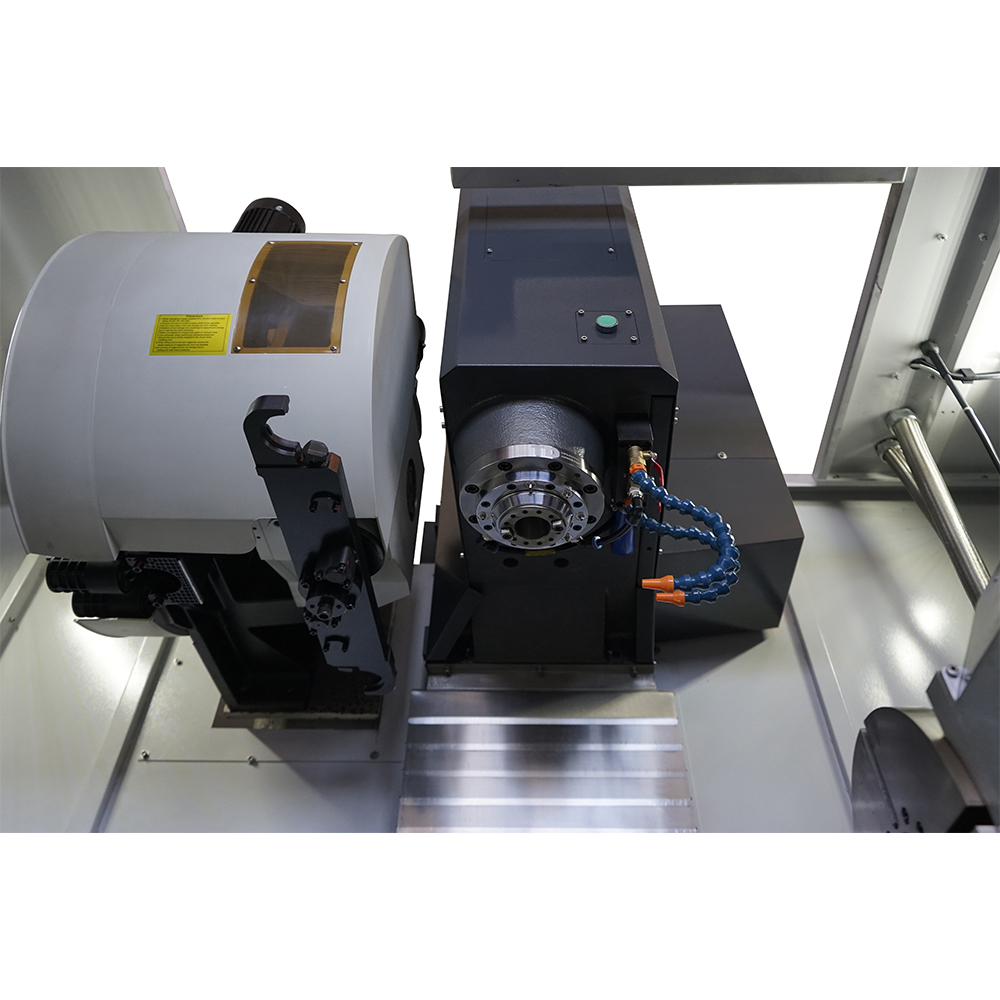

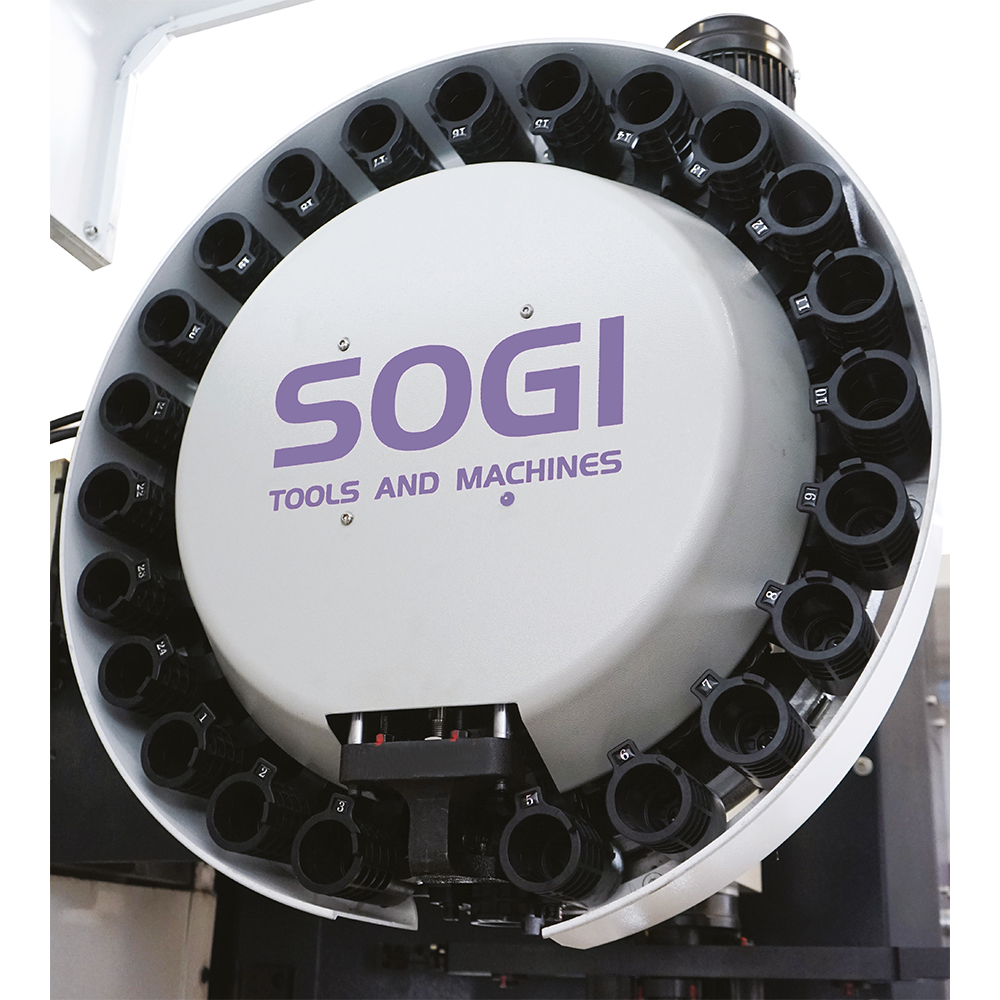

• Cambio utensile (ATC) a tamburo montato a lato a 24 posizioni. Il sistema di caricamento random abbinato ad un braccio a pinza contrapposta consente di ridurre al minimo i tempi di non taglio.

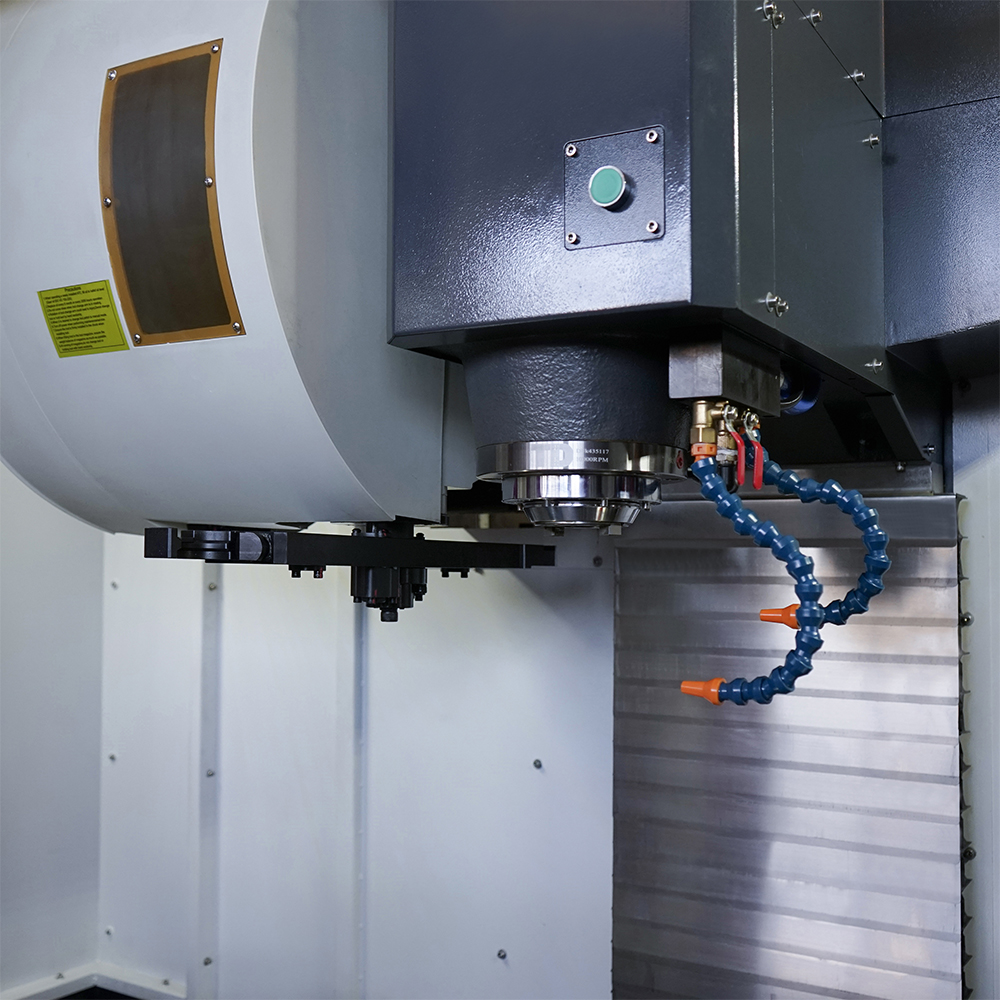

• Mandrino taiwanese con attacco BT 40. Motore asincrono trifase compatto, ad alta efficienza e con interfaccia Drive-CLiQ per un collegamento facilitato agli azionamenti digitali.

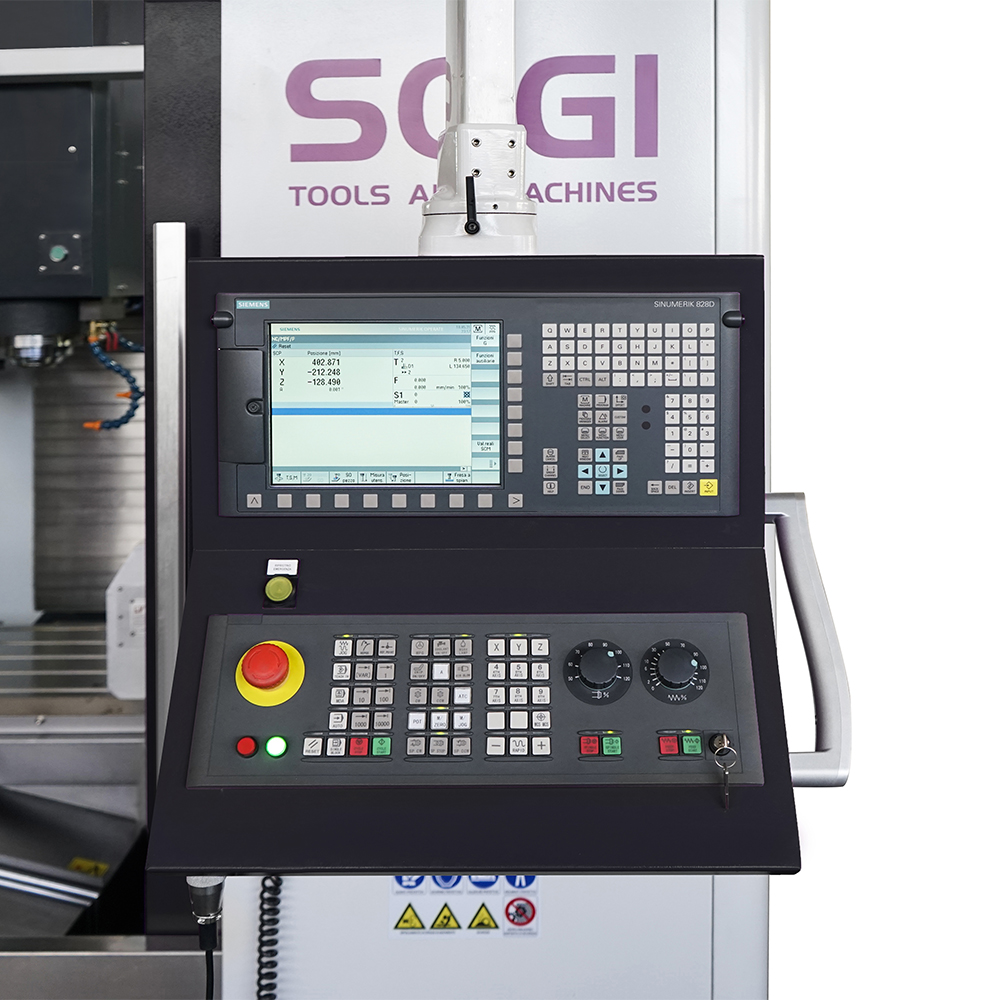

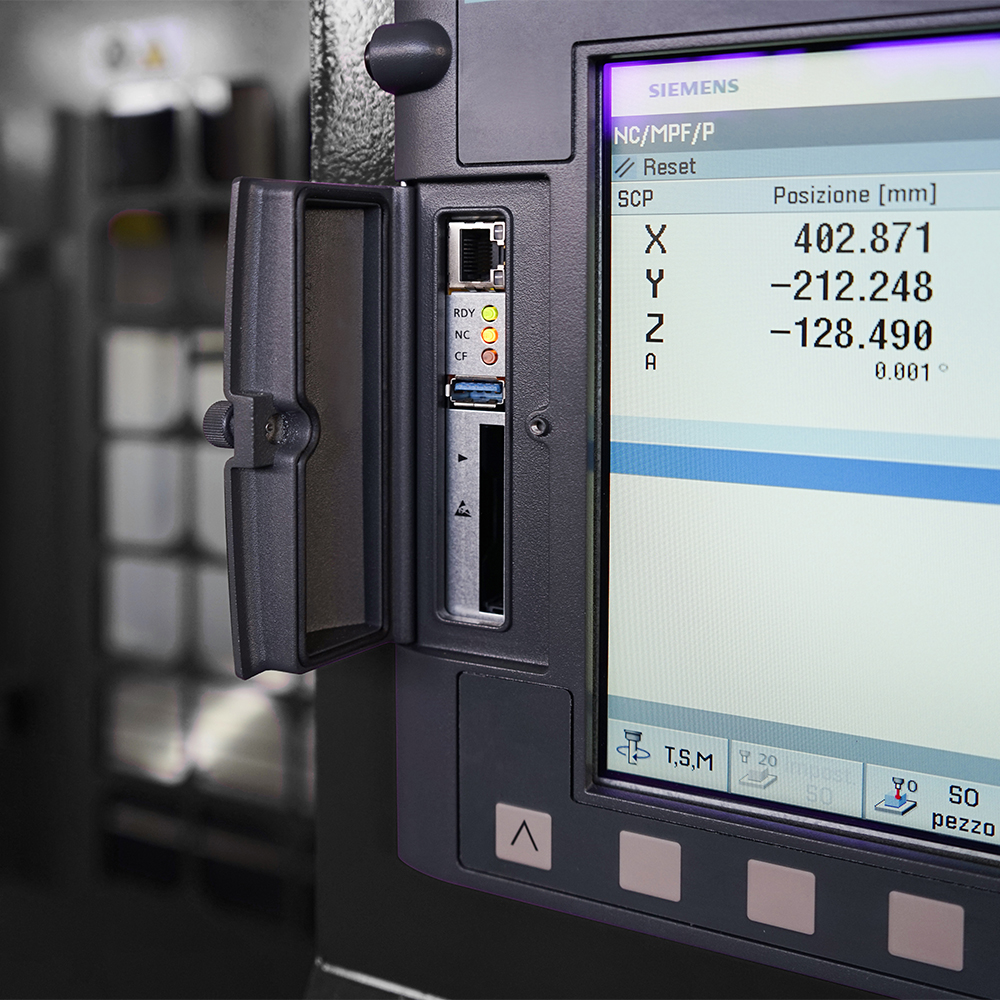

• Pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 828D.

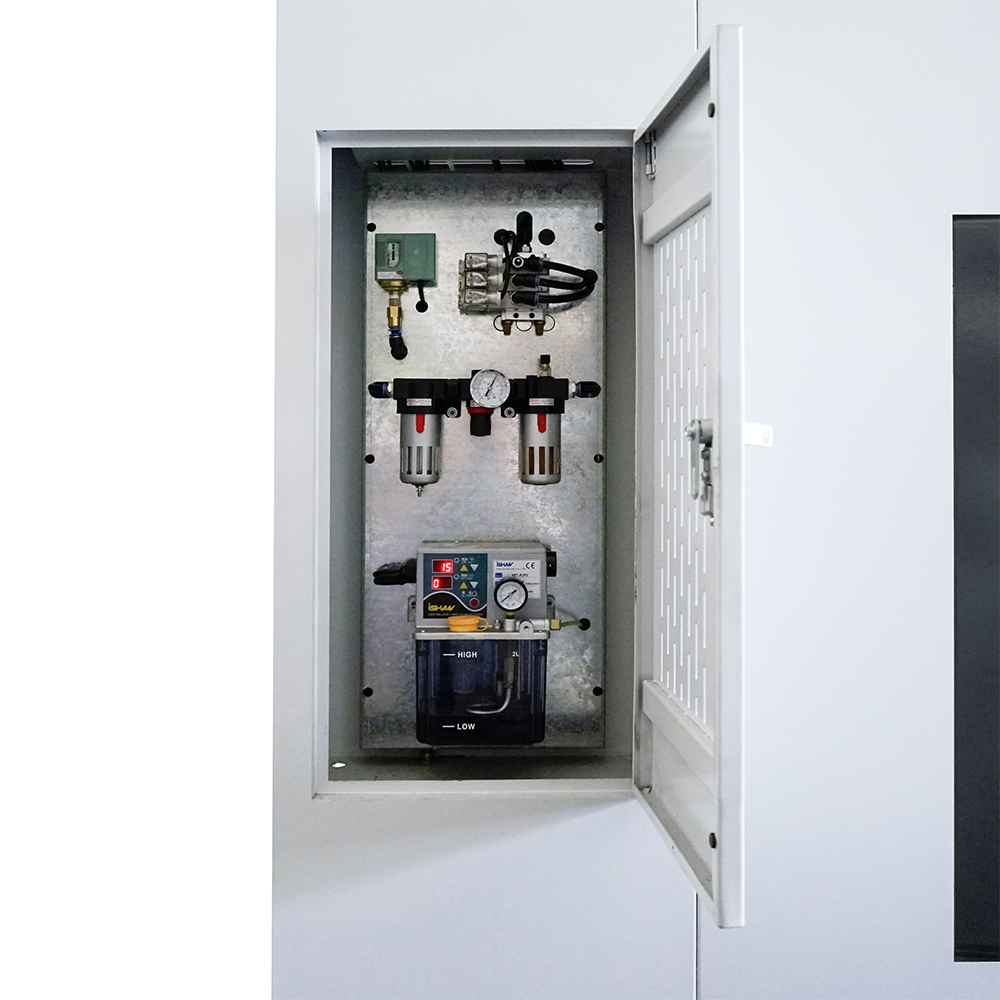

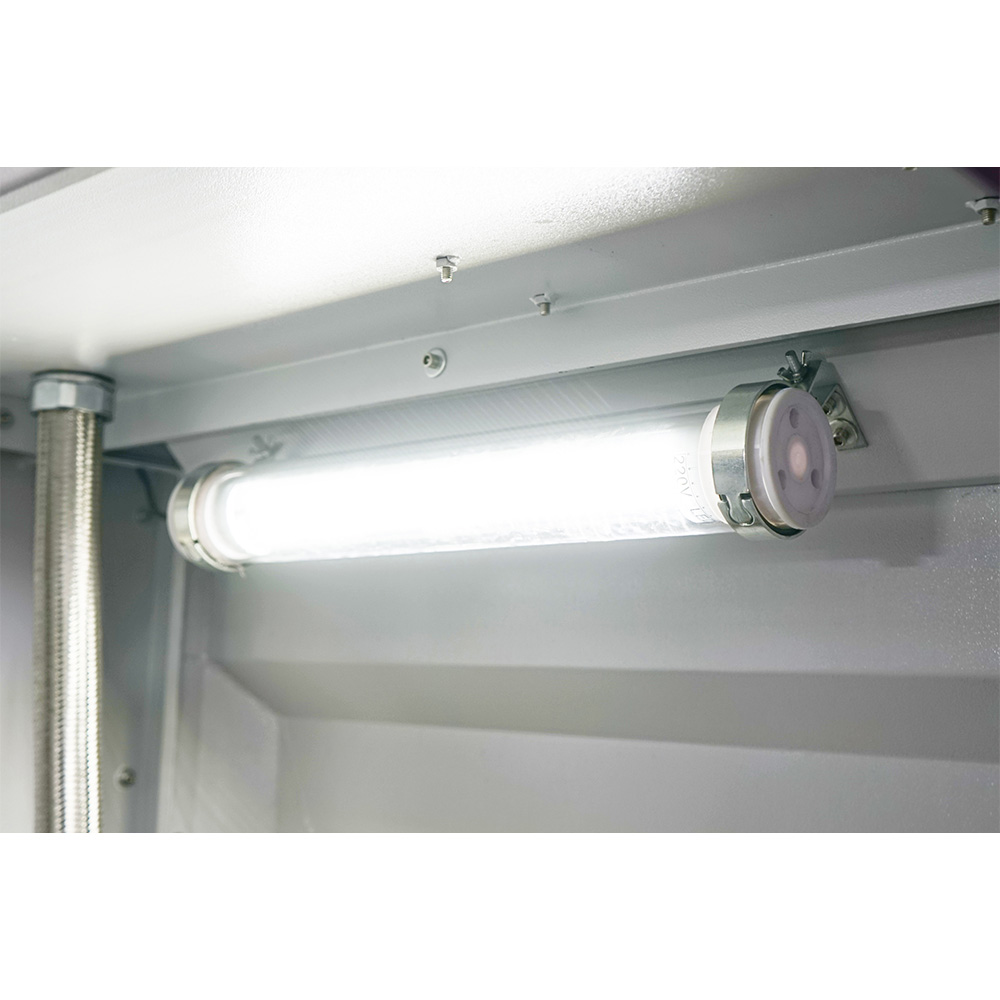

• Impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione, tutto di serie.

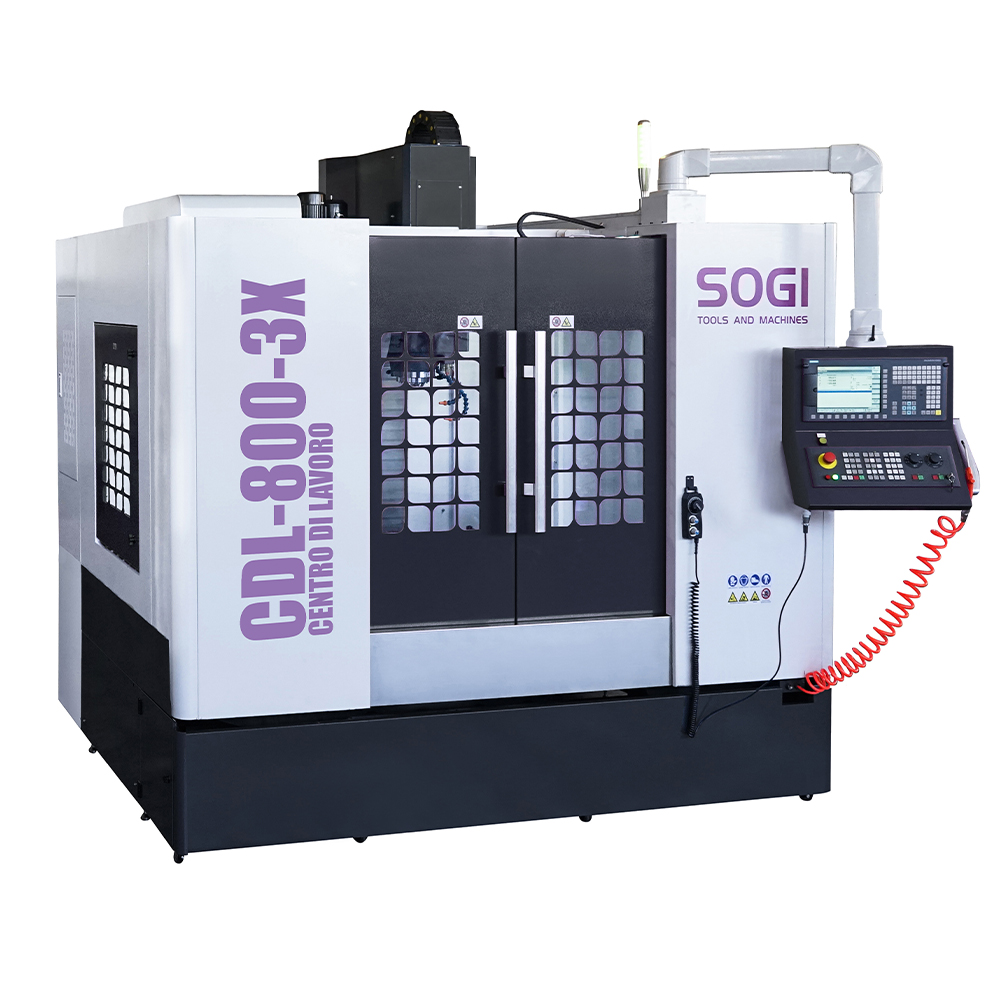

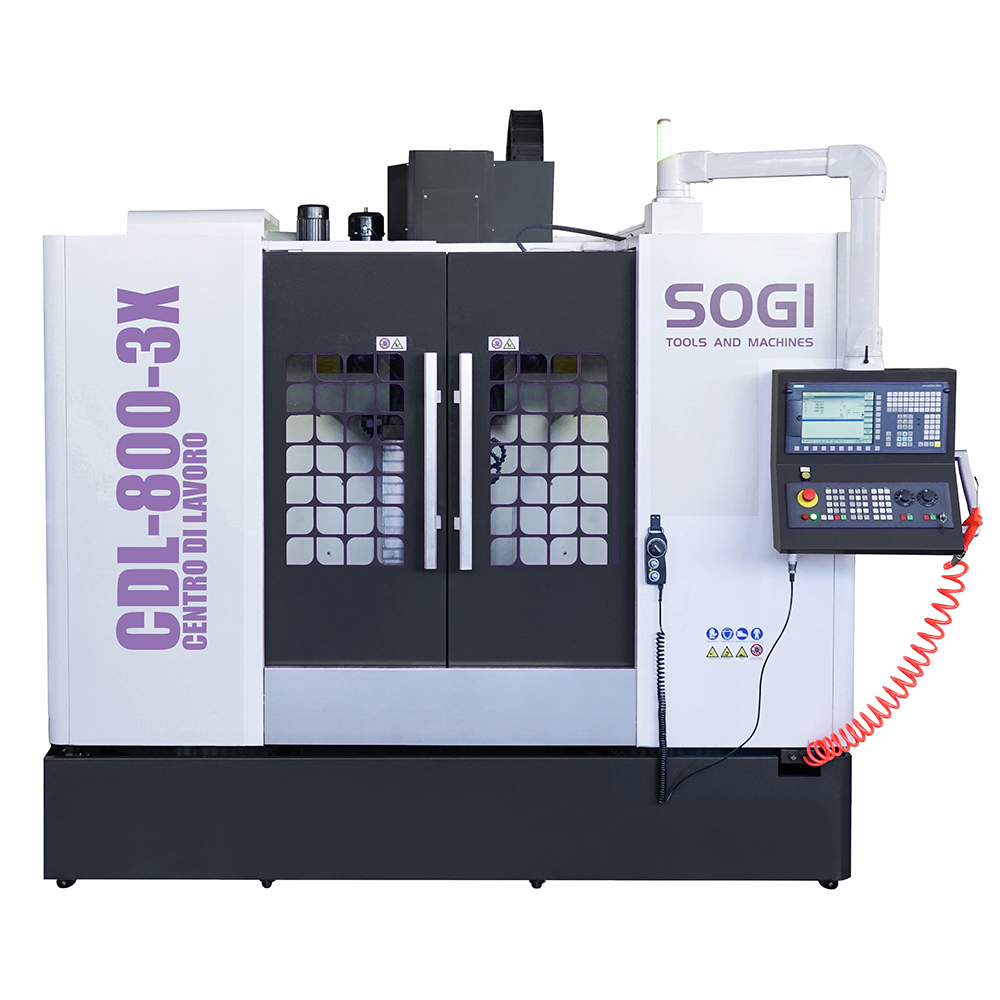

• Realizzato nel rispetto degli standard vigenti in materia di sicurezza: è completamente carenato con due porte frontali e due finestre laterali fisse, realizzate in lamiera e policarbonato di alta qualità.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro di lavoro CDL-800-3X

• Corsa della tavola asse X (longitudinale): 800 mm
• Corsa della tavola asse Y (trasversale): 500 mm
• Corsa della testa asse Z (verticale): 500 mm
• Distanza min/max naso mandrino-tavola: 100 - 610 mm
• Distanza asse mandrino-colonna: 520 mm
• Velocità avanzamento asse X: 12000 mm/min
• Velocità avanzamento asse Y: 12000 mm/min
• Velocità avanzamento asse Z: 12000 mm/min

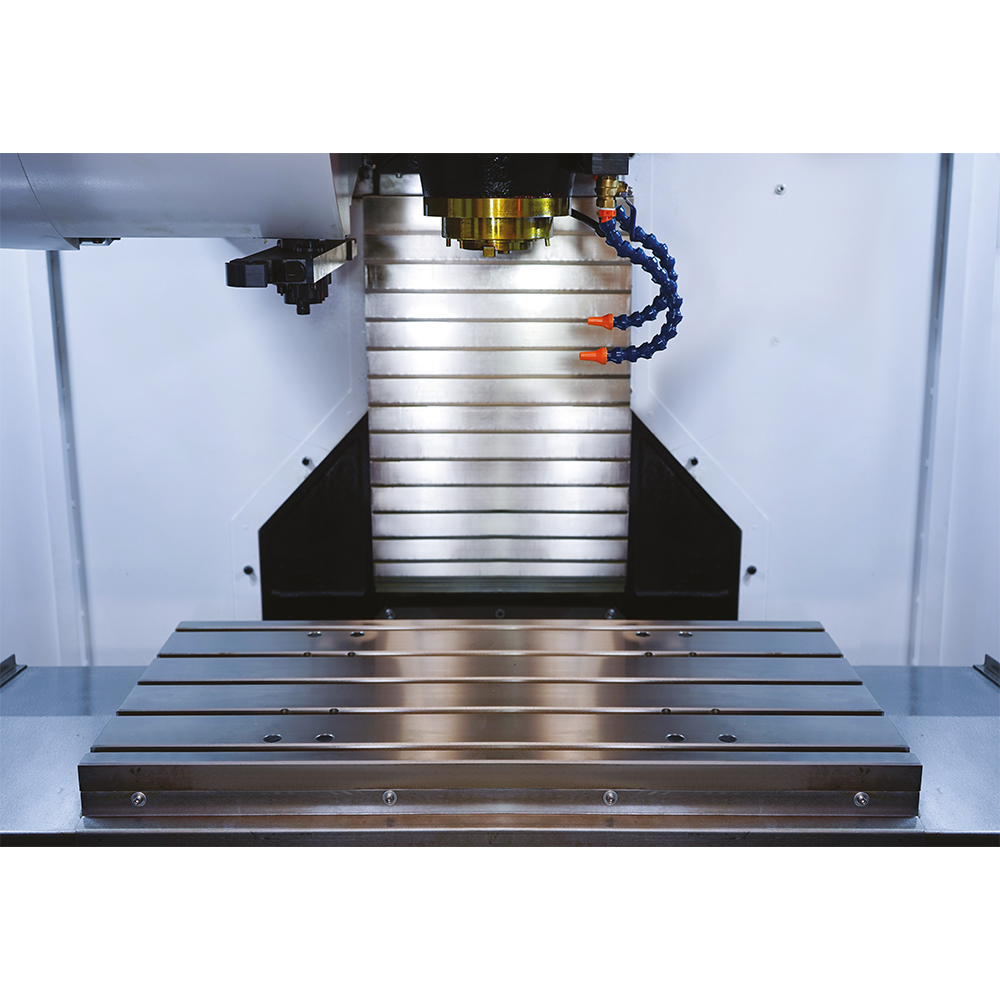

• Dimensioni tavola (L x P x H): 1000 x 500 x 35 mm
• Carico max tavola: 500 kg
• Cave tipologia/numero/larghezza/interasse: T rovescia/5/18 mm/110 mm
• Velocità mandrino: 8000 giri/min
• Attacco cono mandrino: BT40/Ø 150 mm
• Accuratezza posizione: ± 0.005 mm
• Accuratezza ripetibilità: ± 0.003 mm
• Magazzino utensili: 24 slot
• Controllo numerico: Siemens SINUMERIK 828D
• Potenza nominale macchina: 14.5 kW
• Tensione/frequenza di alimentazione: 400 V/50 Hz
• Dimensioni d'ingombro: 3000 x 2800 x 2500 mm
• Peso netto approssimativo: 5000 kg

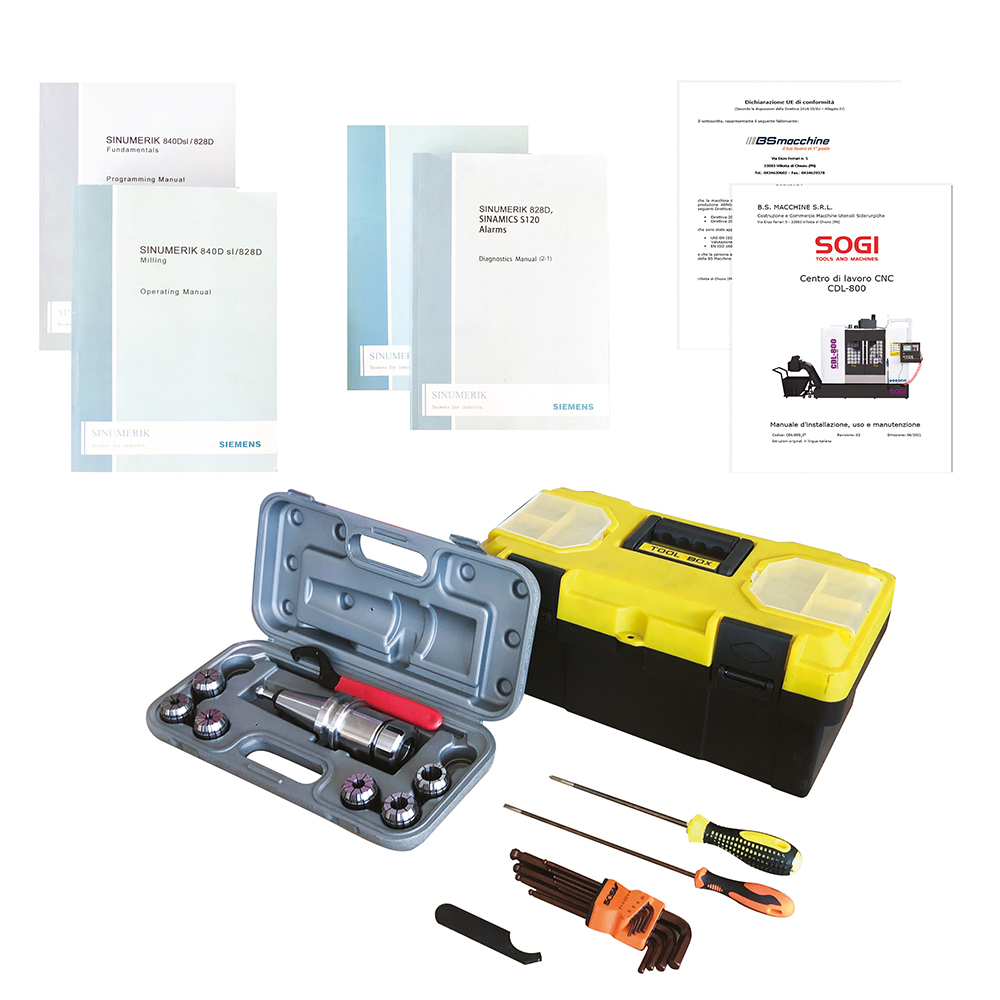

In dotazione

• Cassetta degli attrezzi
• Mandrino portapinza BT40 con set di pinze e chiave
• Set di cacciaviti
• Set di brugole
