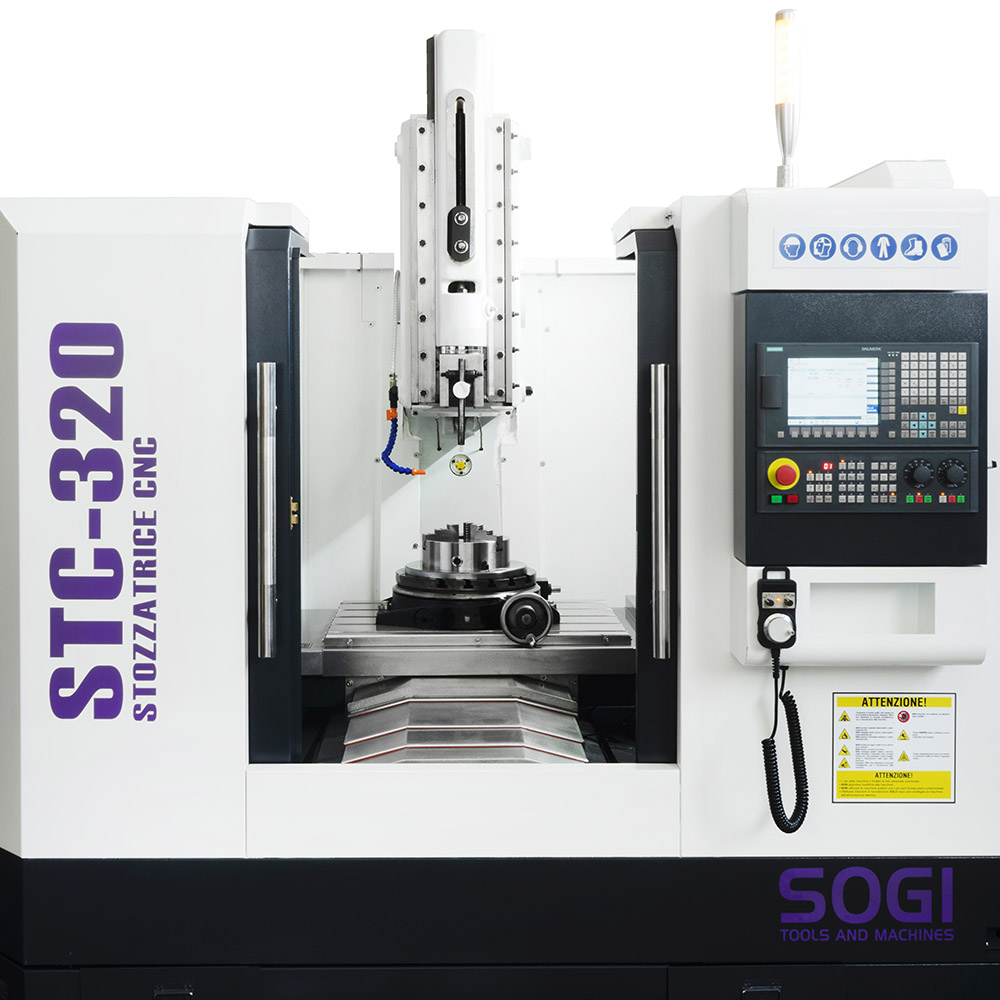

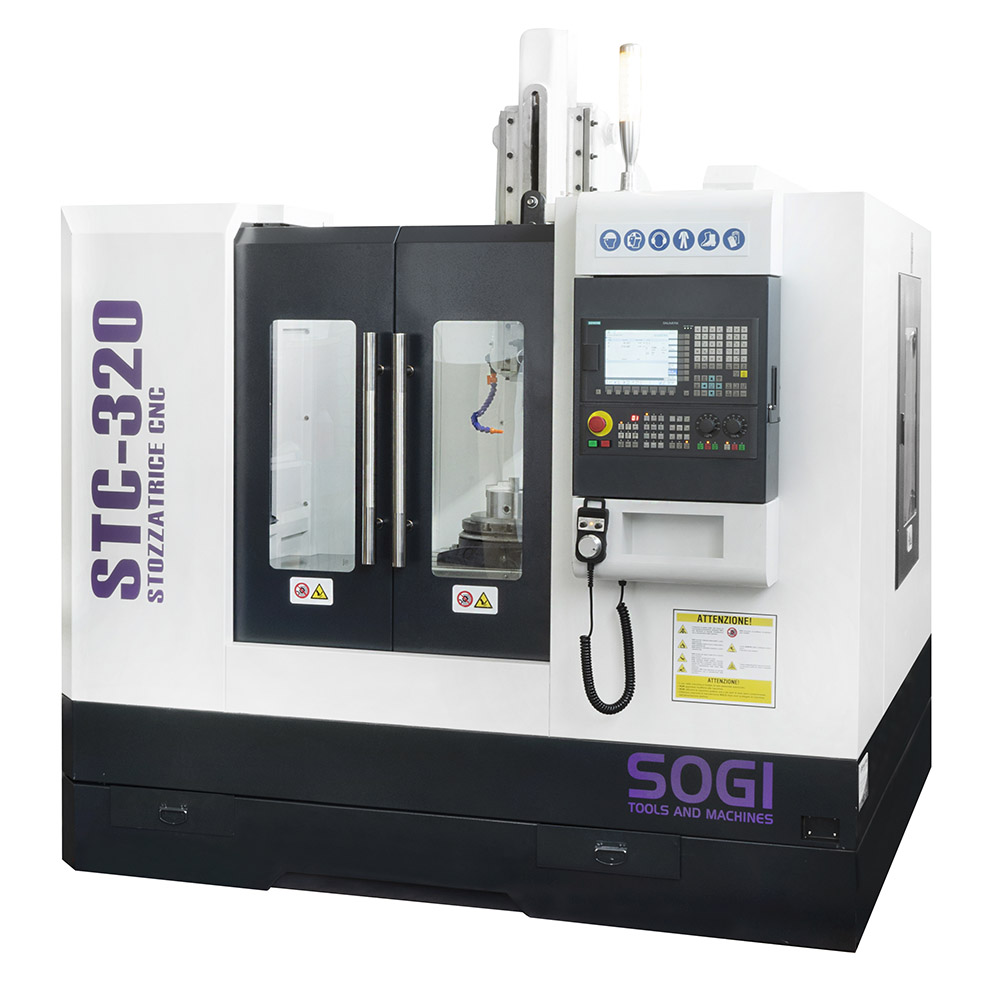

Stozzatrice automatica CNC SOGI STC-320 - 3 assi - controllo SIEMENS SINUMERIK 808D ADVANCED

La stozzatrice CNC SOGI STC‑320 è una macchina utensile progettata per eseguire lavorazioni di asportazione di truciolo con corsa rettilinea dell’utensile, ideale per realizzare cave, dentature interne, profili poligonali e sagomature lineari difficilmente ottenibili con utensili rotativi. Grazie alla sua versatilità d'utilizzo, la macchina assicura precisione, ripetibilità e produttività, risultando perfetta per componenti meccanici complessi e cicli di lavoro continui.

• Struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

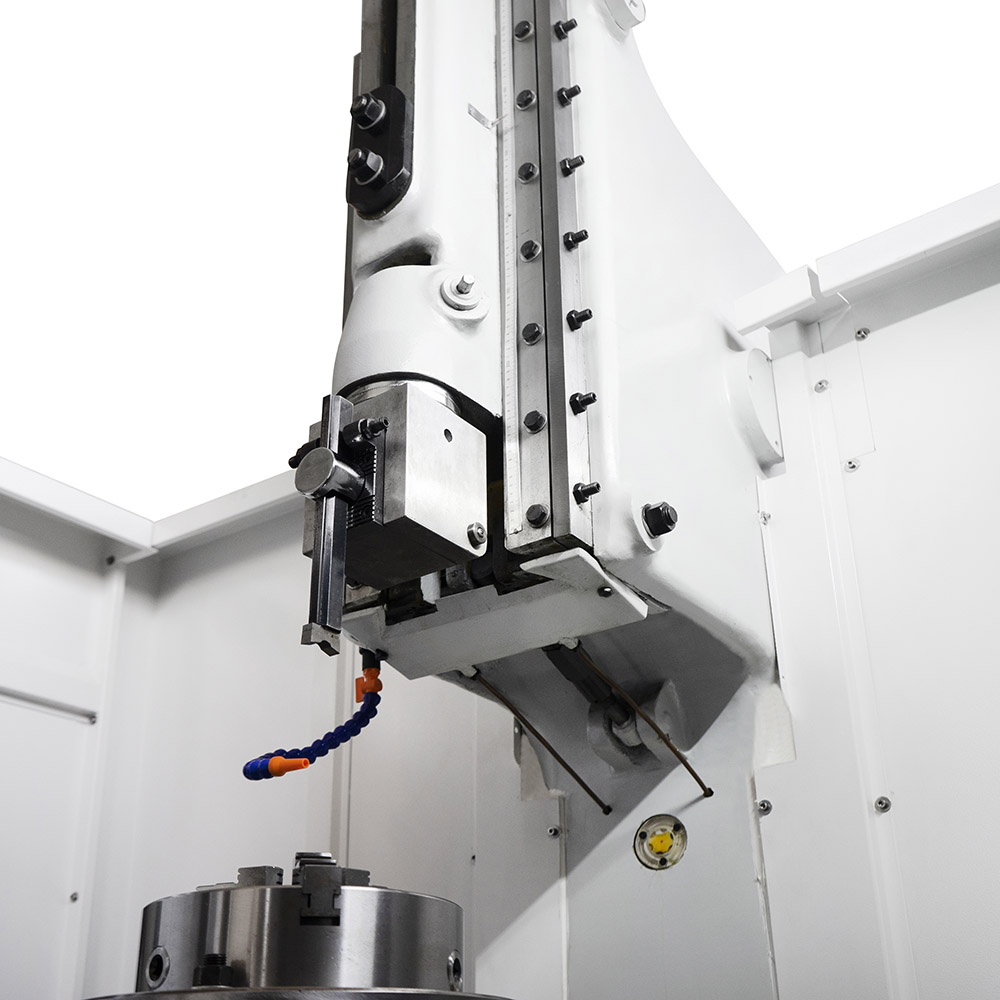

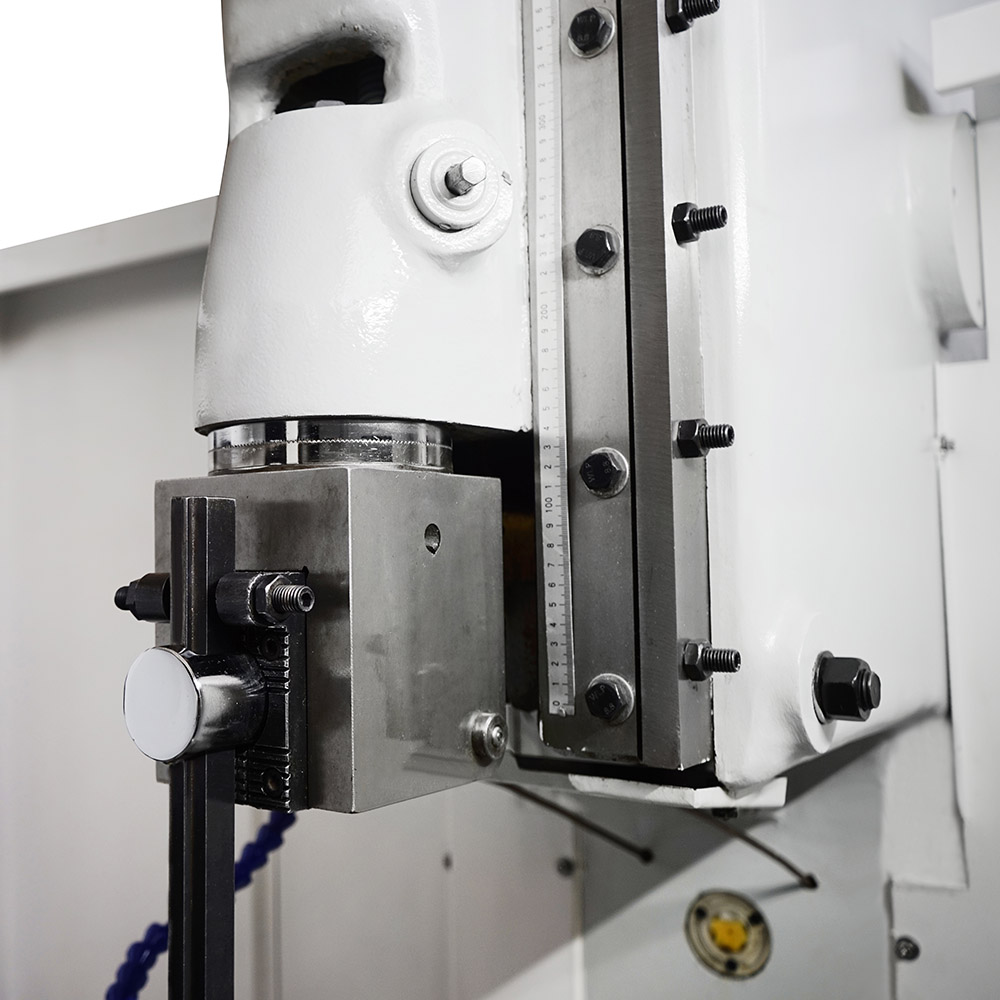

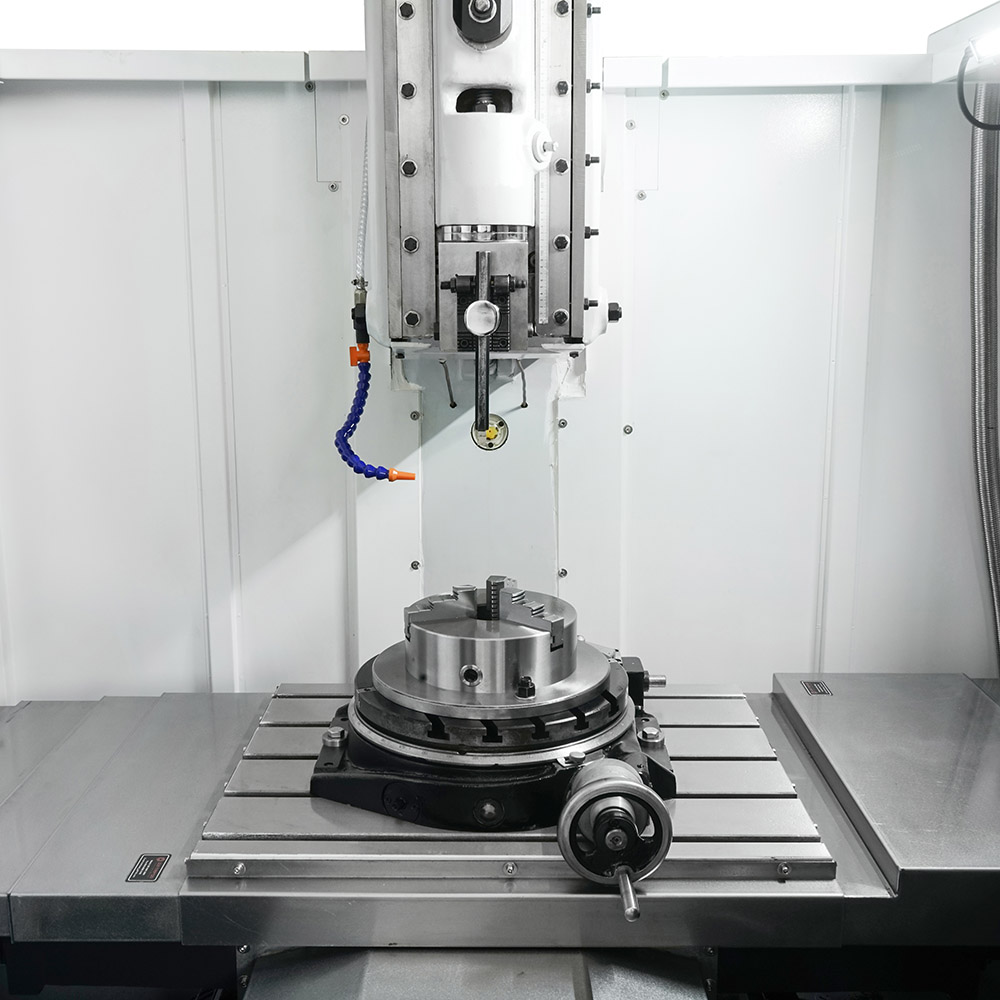

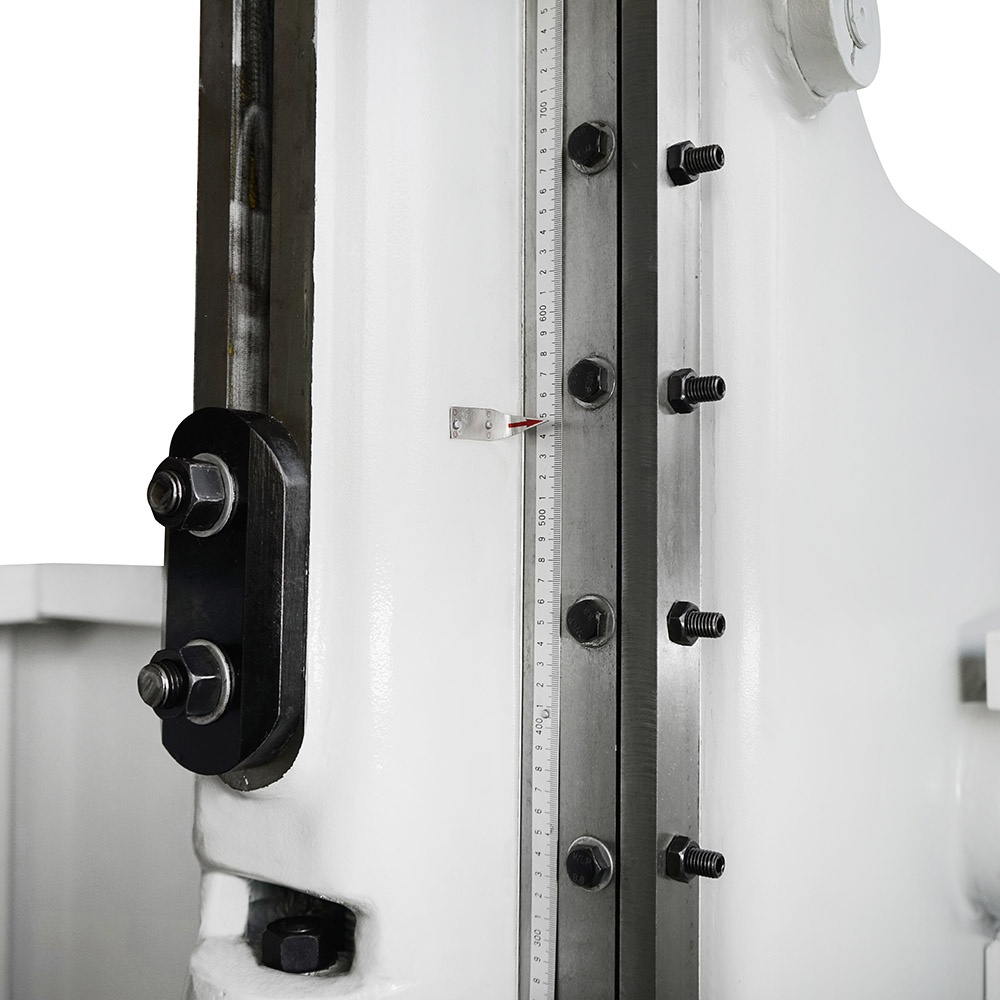

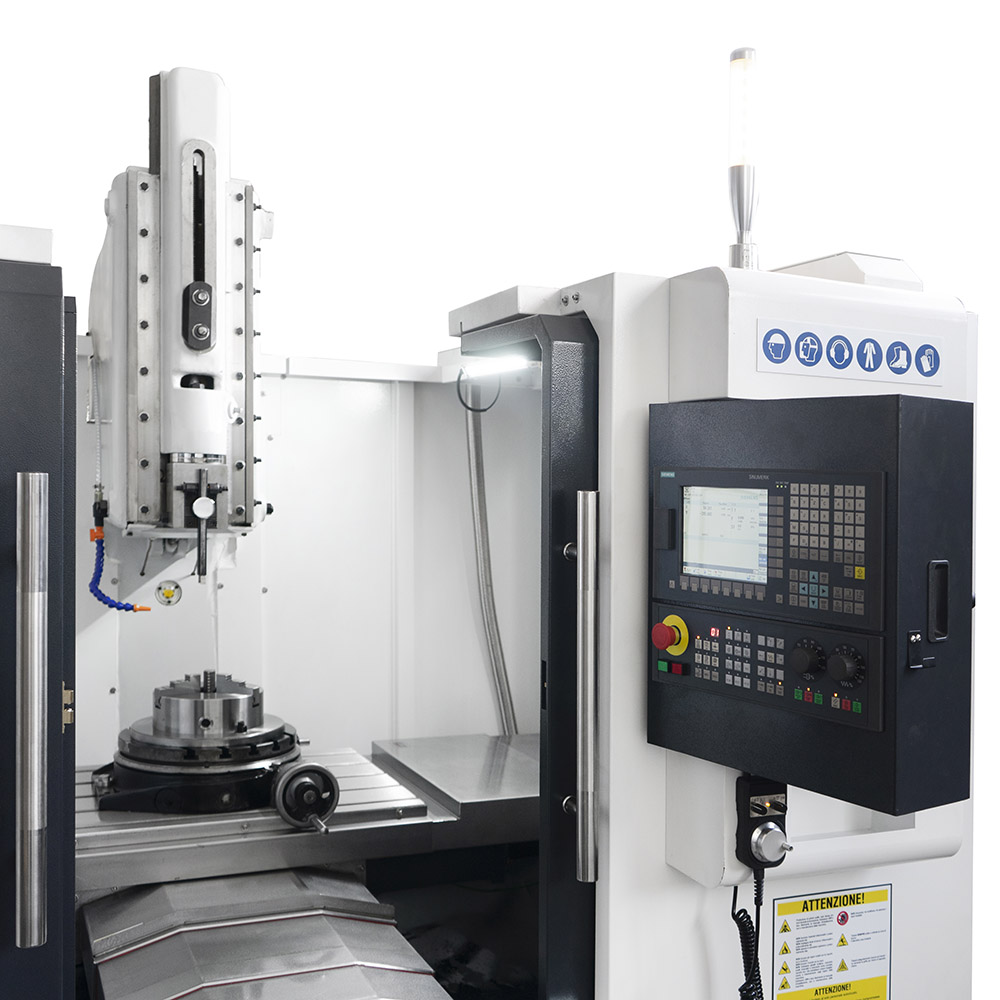

• Slittone portautensile robusto e compatto, che scorre su guide temprate e rettificate, provvisto di viti di regolazione ed un sistema di centraggio dell'utensile ad alta precisione. Possibilità di inclinazione del portautensili fino a 8°.
• Servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

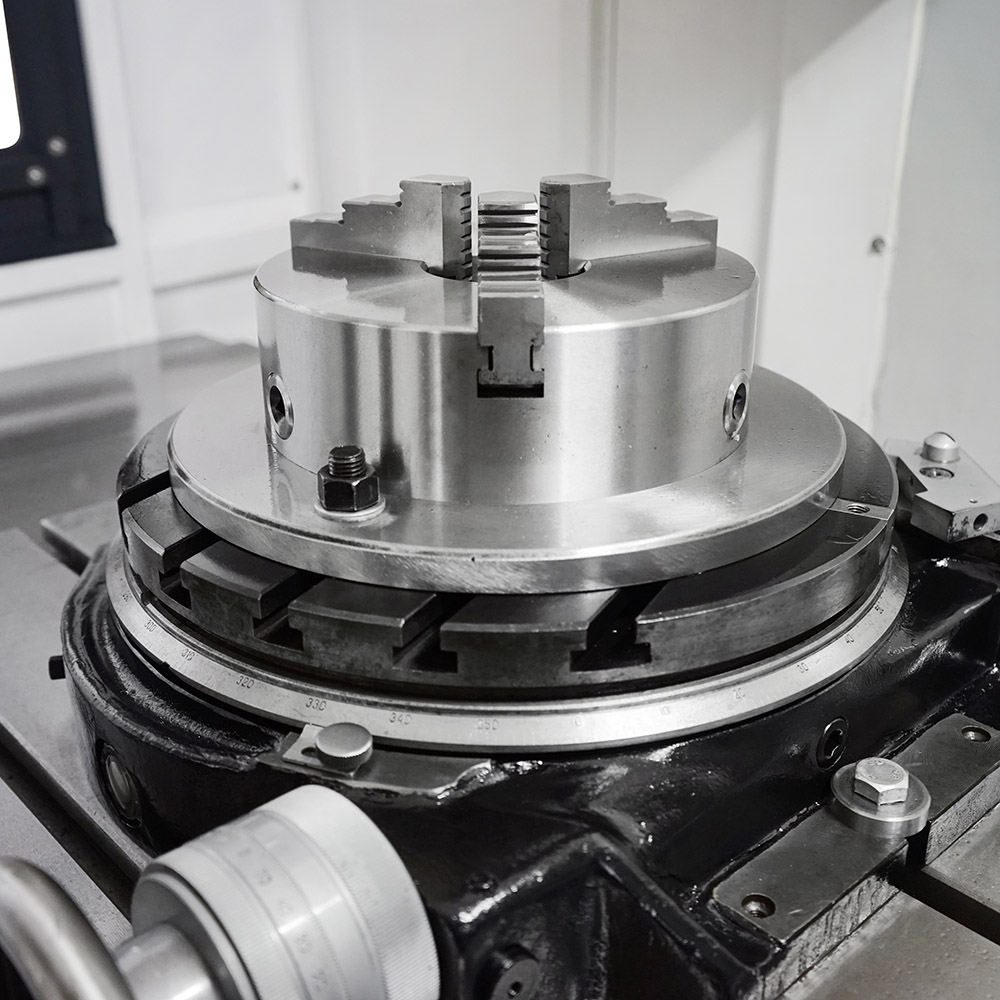

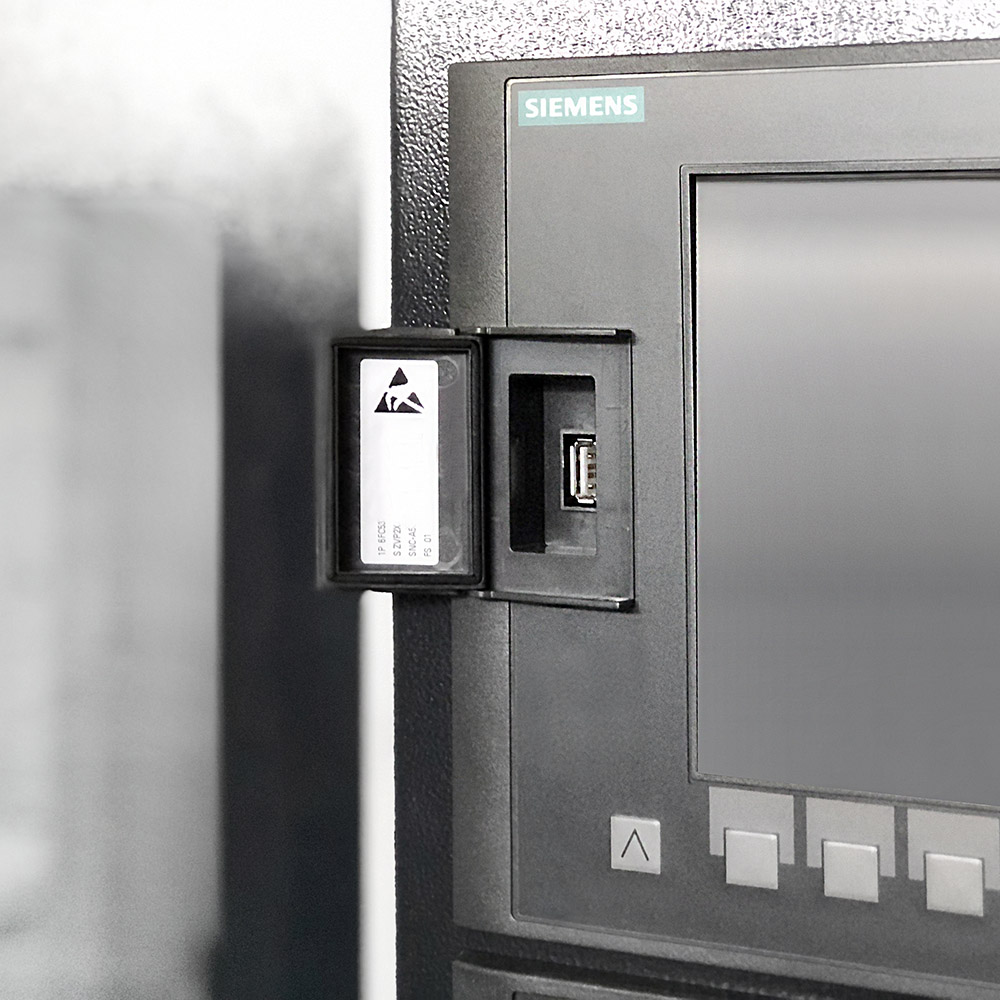

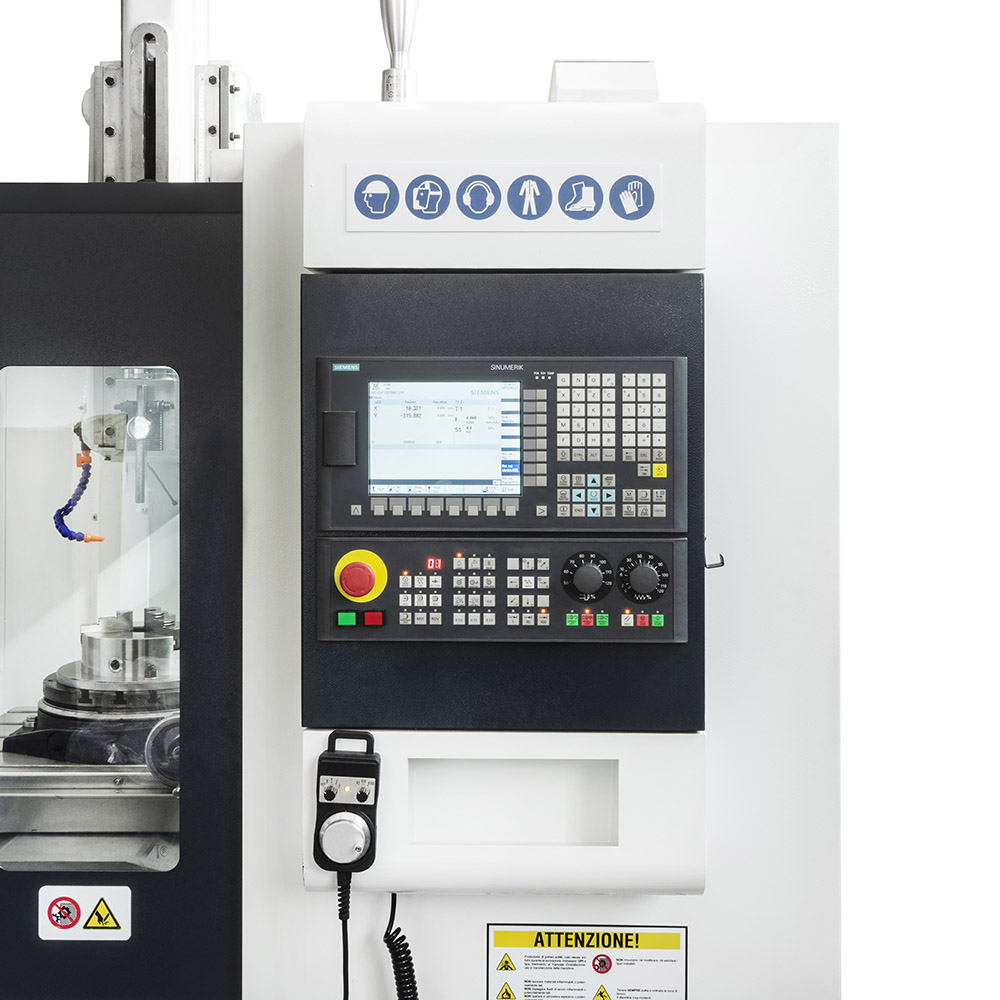

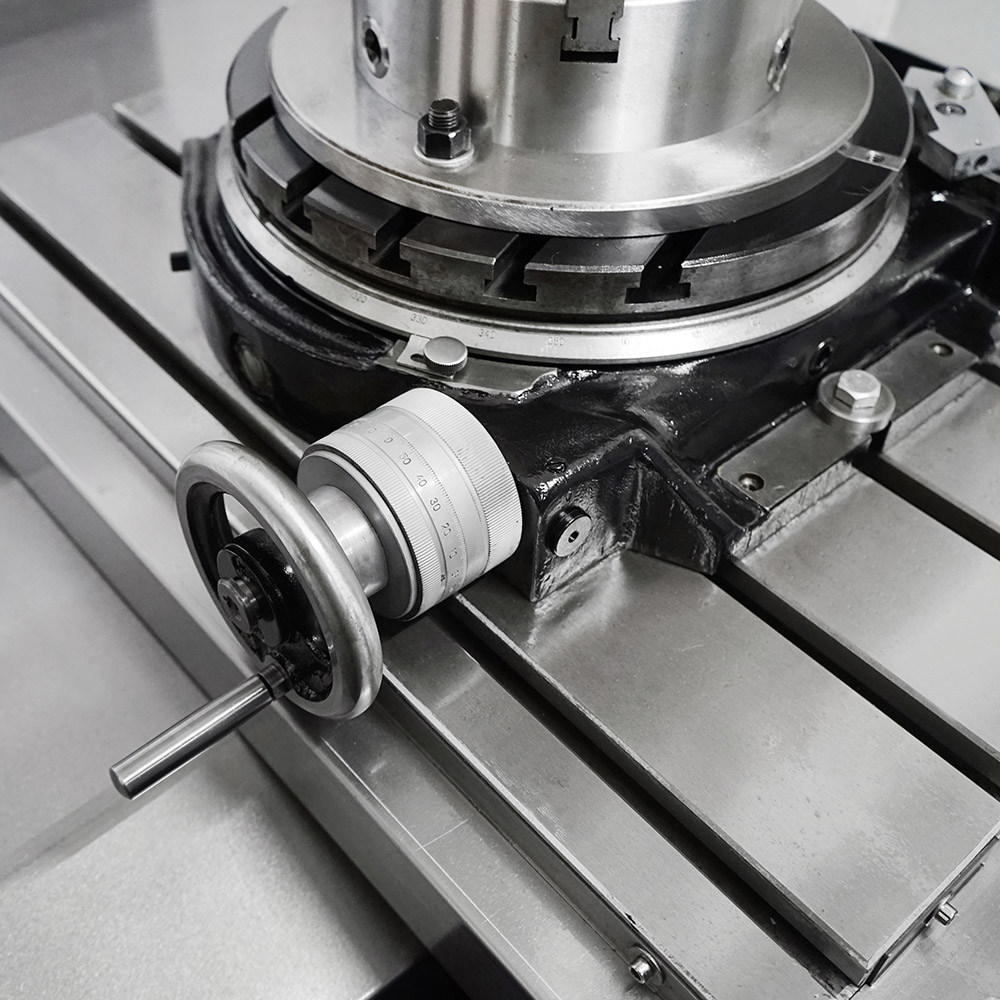

• Pannello di comando con le moderne funzionalità del Siemens SINUMERIK 808D ADVANCED. Il pannello operatore ha un display a colori da 8,4”, una tastiera CNC completa QWERTY ed un’interfaccia USB sul frontalino. Il controllo numerico Siemens SINUMERIK 808D ADVANCED interviene a controllare lo spostamento sugli assi X ed Y e, qualora sia presente la tavola girevole, anche il posizionamento sull'asse C.

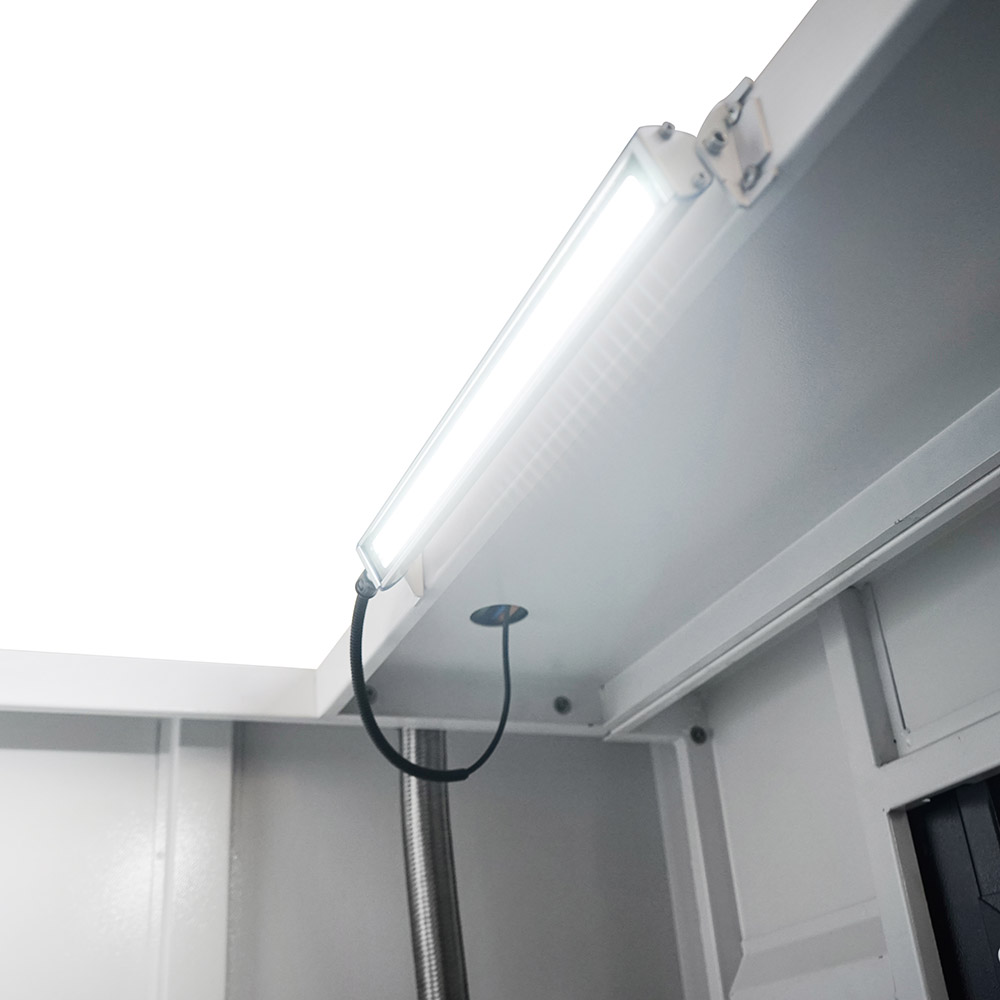

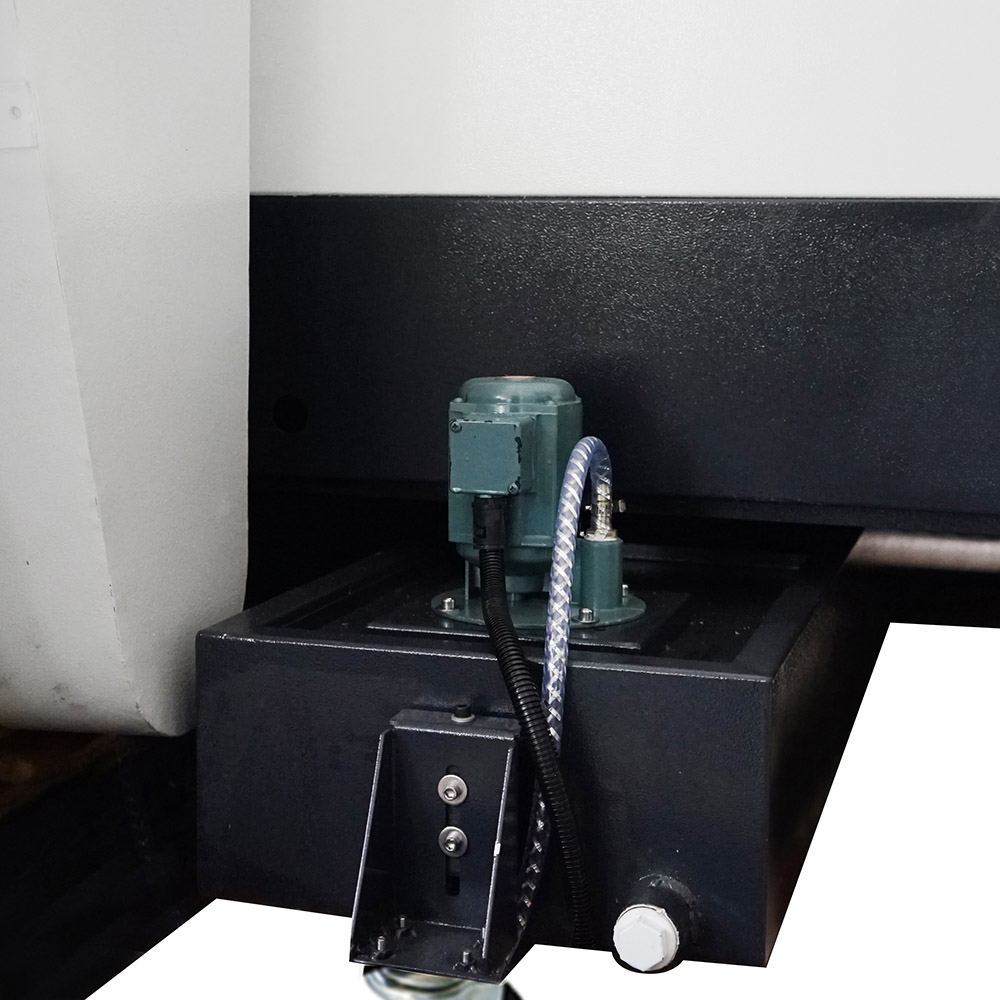

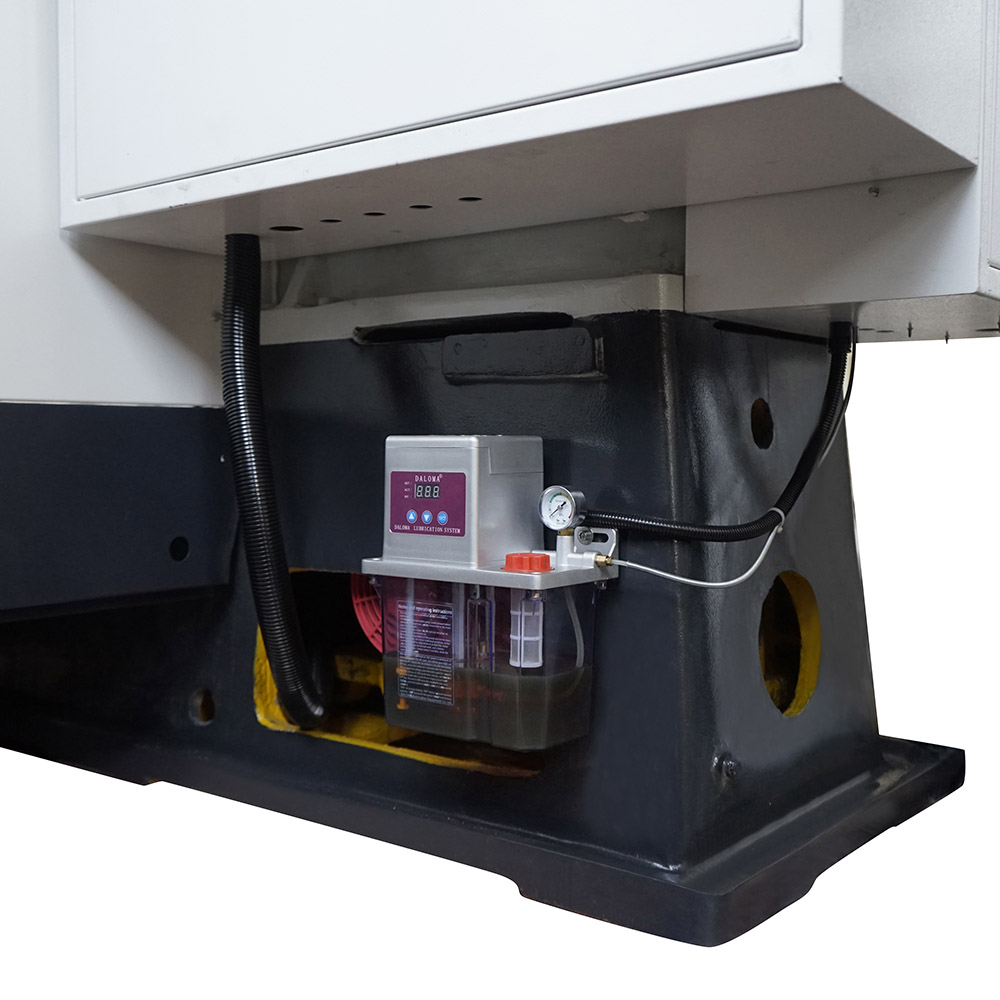

• Impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione, tutto di serie.

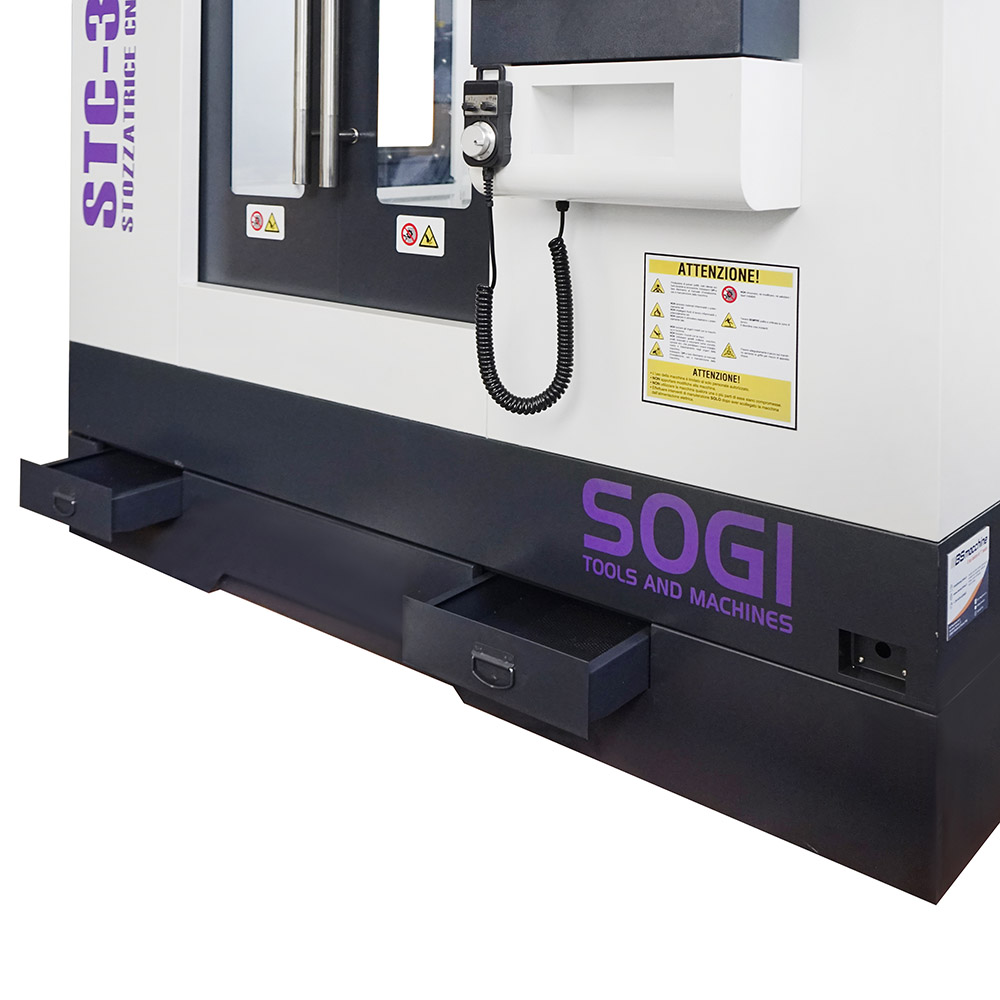

• Basamento con due cassetti per stoccare in modo ordinato attrezzi ed altri utensili necessari alla lavorazione.

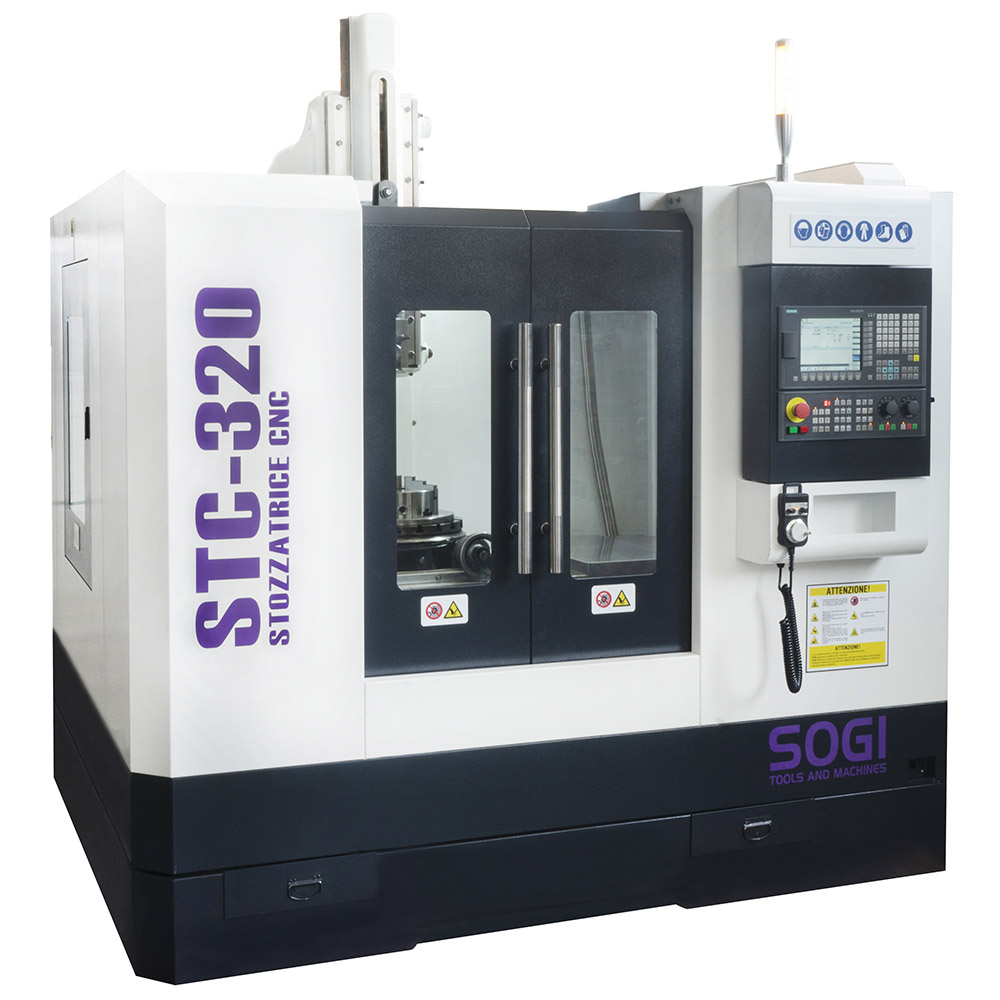

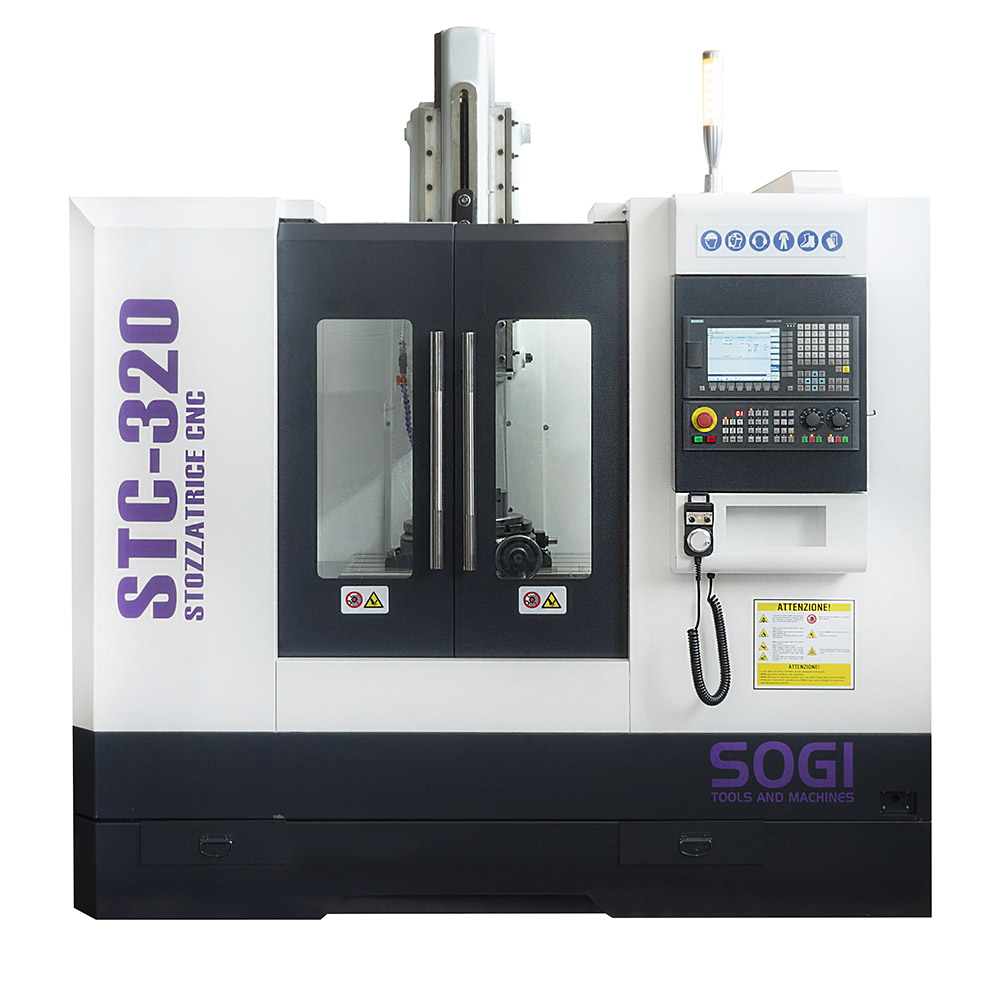

• Realizzata nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenata con due porte frontali e due finestre laterali fisse, realizzate in lamiera e policarbonato di alta qualità.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche della stozzatrice STC-320

• Lunghezza massima pezzo lavorabile: 320 mm
• Peso massimo pezzo lavorabile: 500 kg
• Numero di battute al minuto: 20 - 32 - 50 - 80 n°/min
• Corsa regolabile dell'utensile (asse Z): 0 ÷ 315 mm
• Distanza tra portautensili e colonna: 600 mm
• Sezione trasversale portautensili (L x P): 25 x 40 mm
• Angolo di inclinazione portautensili: 0° ÷ 8°

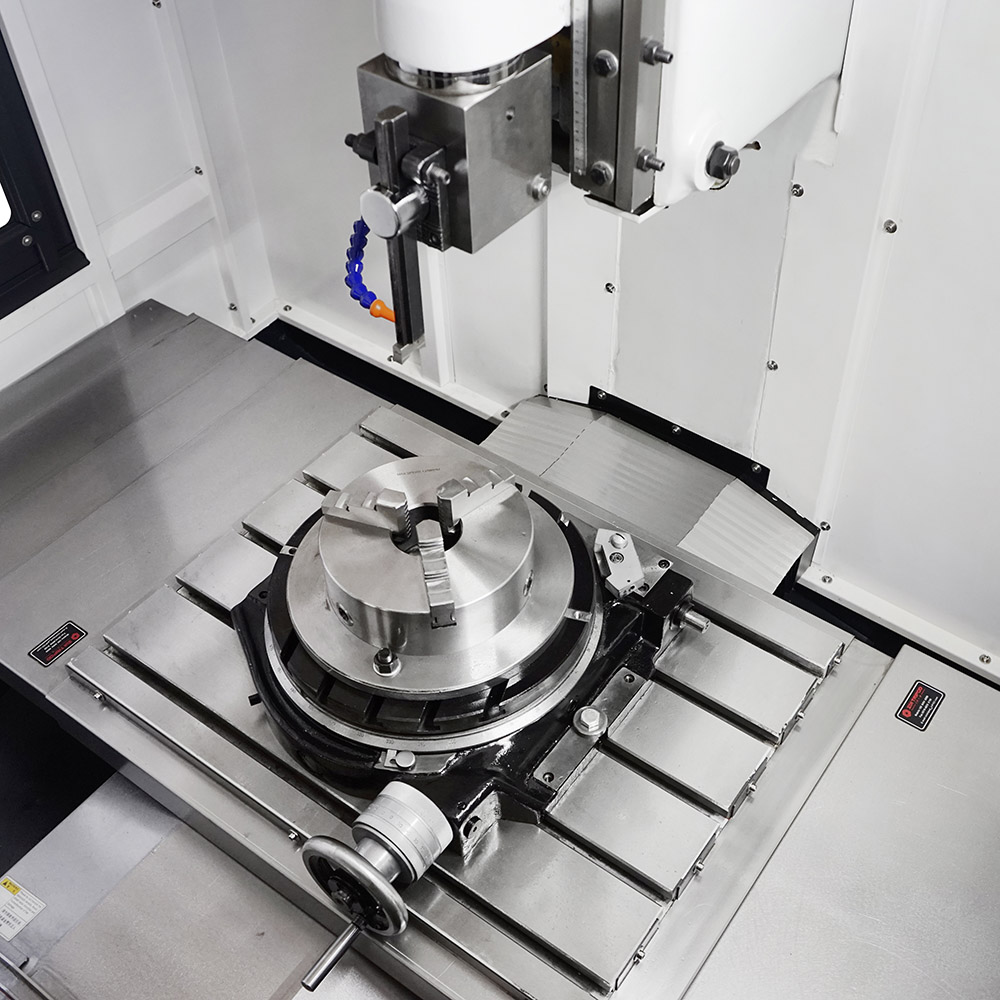

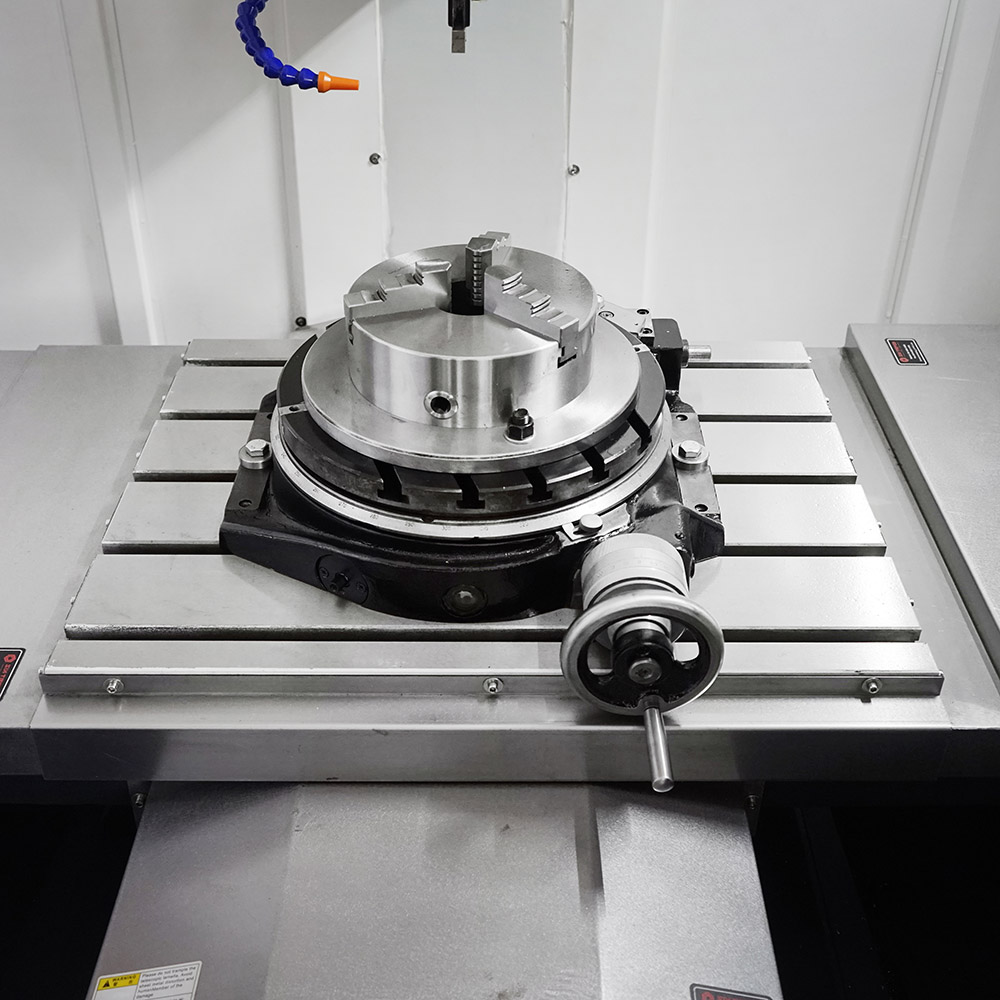

• Dimensioni tavola portapezzo (L x P): 610 x 600 mm
• Numero/larghezza/interasse cave a T: 5/18 mm/75 mm
• Distanza sottotesta/tavola: 490 mm
• Corsa asse X: 630 mm
• Corsa asse Y: 560 mm
• Coppia servomotore asse X: 7.7 Nm
• Coppia servomotore asse Y: 7.7 Nm
• Massima forza di taglio: 8 kN
• Velocità di rotazione mandrino: 960 rpm
• Potenza motore mandrino: 4 kW
• Tensione/frequenza di alimentazione: 400 V/50 Hz
• Dimensioni d'ingombro (L x P x H): 2800 x 2400 x 2550 mm
• Peso netto approssimativo: 3700 kg
