TAVOLA GIREVOLE TAVOLA A DIVIDERE DIVISORE 100 mm PER FRESA SOGI S2 S3 S4 TVD-100

100SGI0094 SOGI

329,90
1

Descrizione

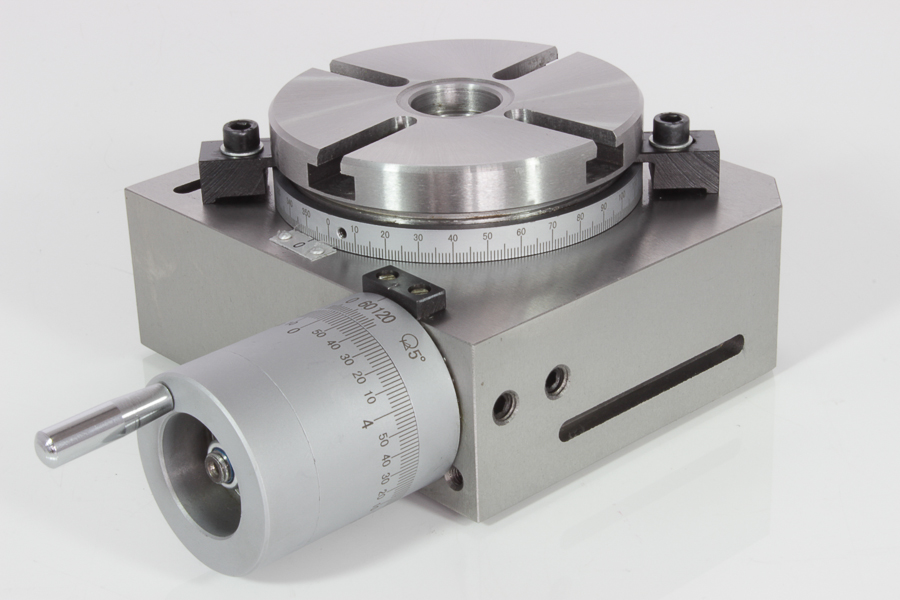

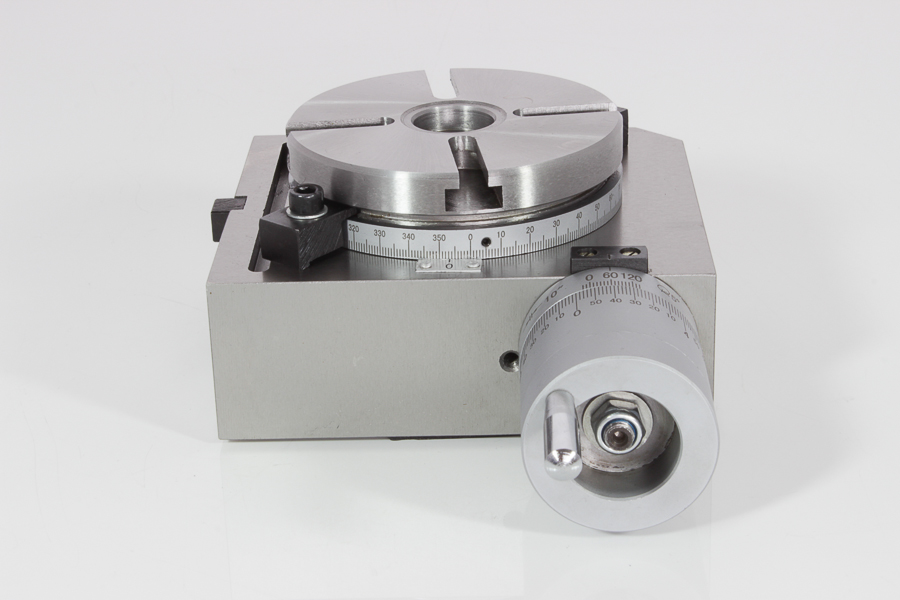

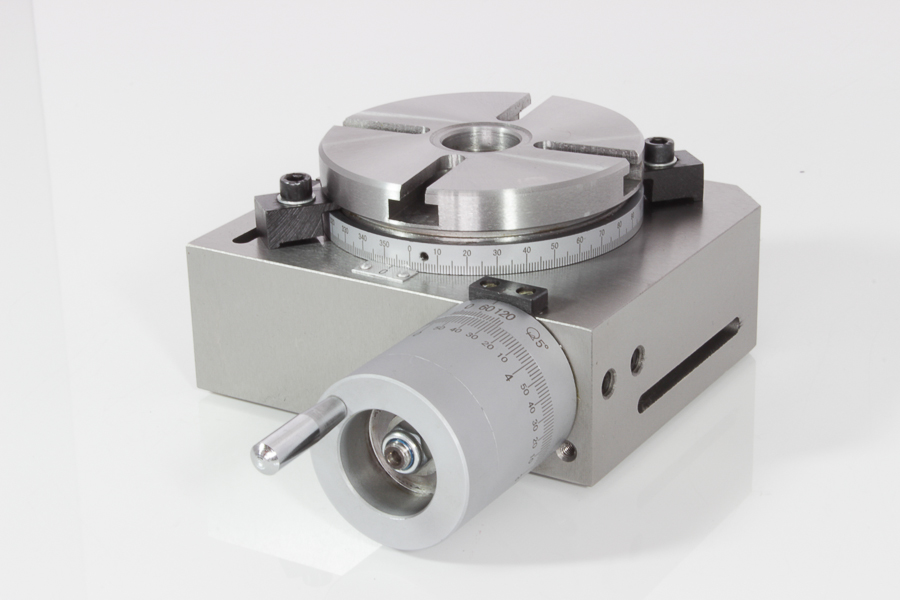

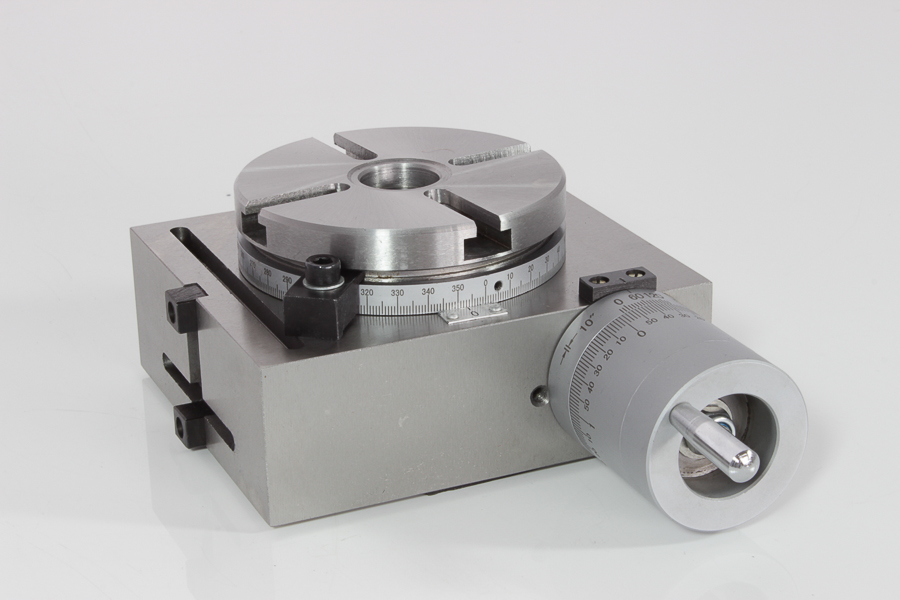

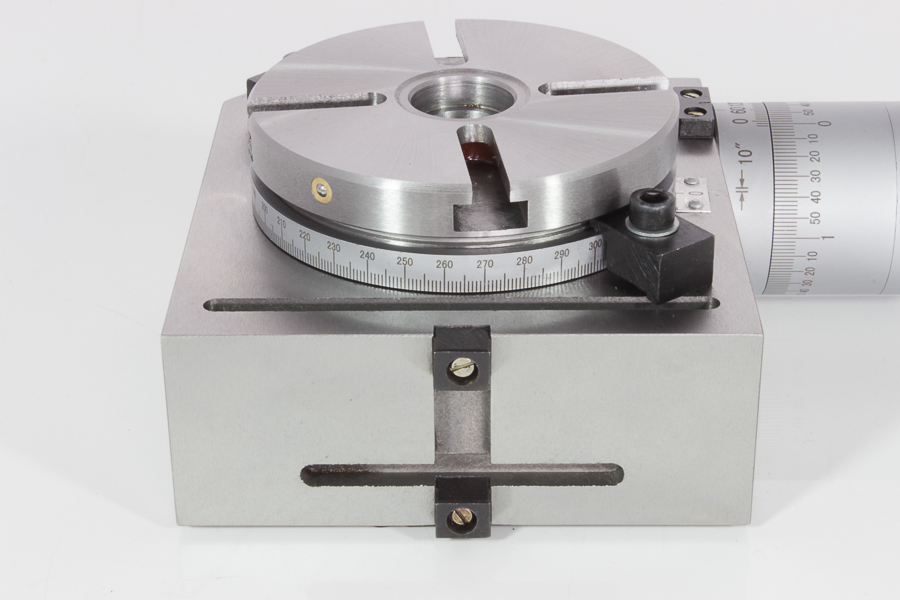

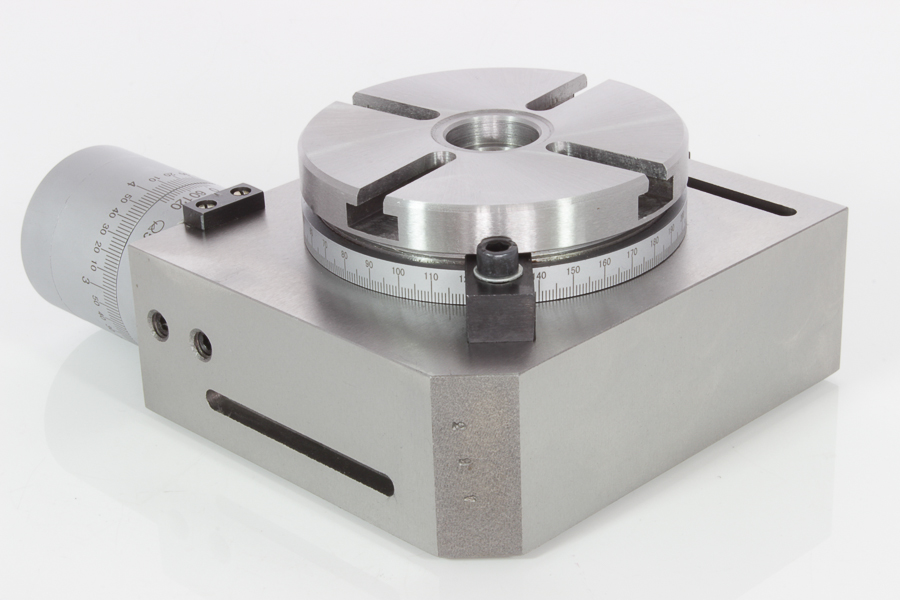

NUOVA TAVOLA GIREVOLE TAVOLA A DIVIDERE DIVISORE 100 MM PER FRESA

Marca SOGI Codice TVD-100

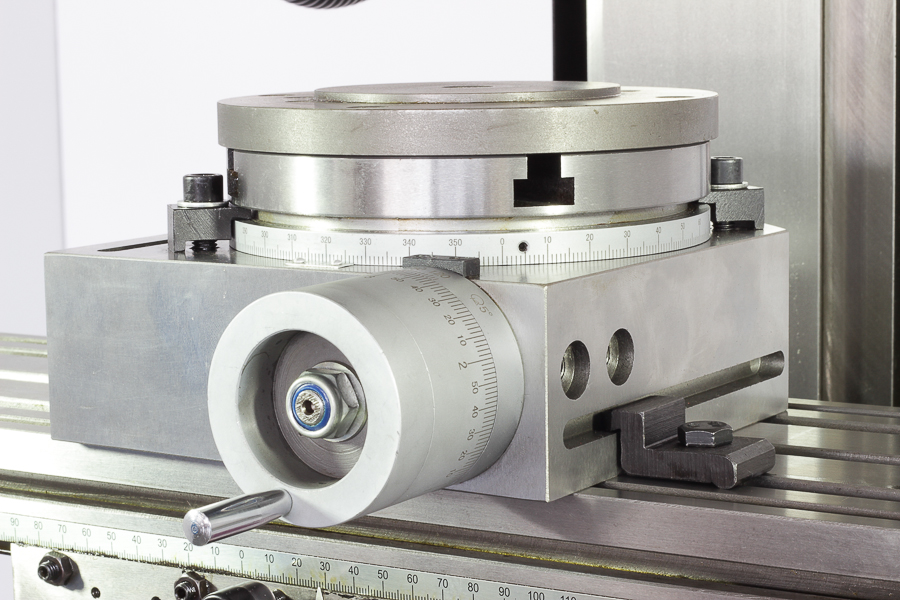

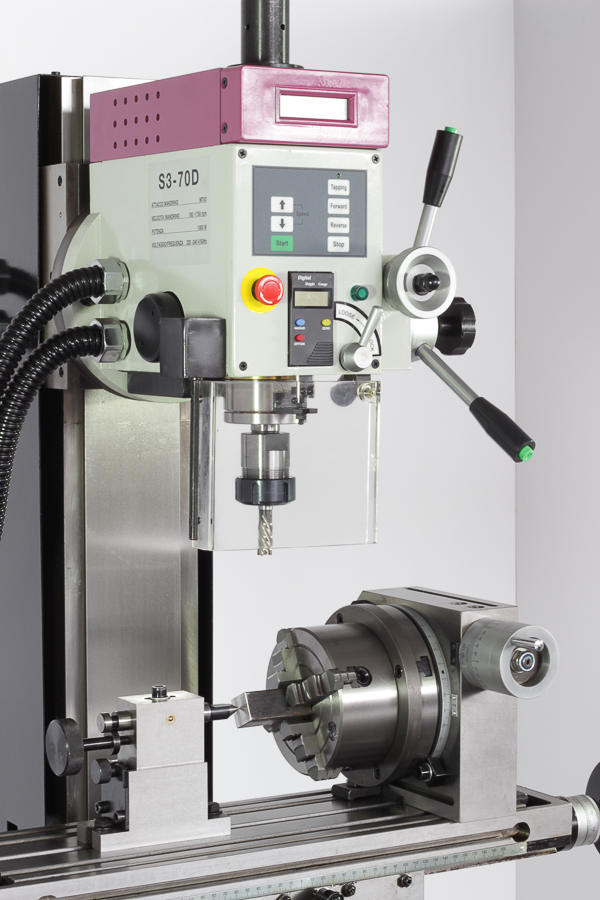

IDONEA AL MONTAGGIO SU FRESA SOGI S2 S3 S4

COMPLETA DI FLANGIA PER MANDRINO AUTOCENTRANTE

STRUTTURA LAVORATA SU TUTTI I LATI DI APPOGGIO.

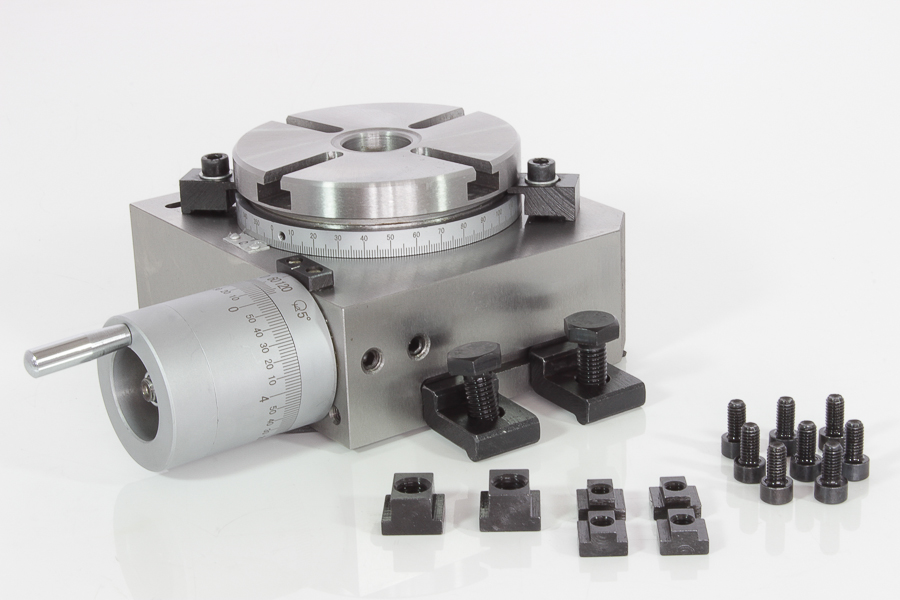

DOTATA DI N. 02 CHIAVETTE DI ALLINEAMENTO PER CAVA DA 12 mm.

N. 02 TASSELLI A T PER CAVA DA 12 mm

N. 04 TASSELLI A T PER CAVA DA 8 mm

N. 02 STAFFE DI BLOCCAGGIO

CARATTERISTICHE TECNICHE:

TAVOLA GIREVOLE DIAM. 100 mm

TAVOLA GIREVOLE GRADUATA A 360°

ALTEZZA PUNTE MONTAGGIO ORIZ. 73 mm

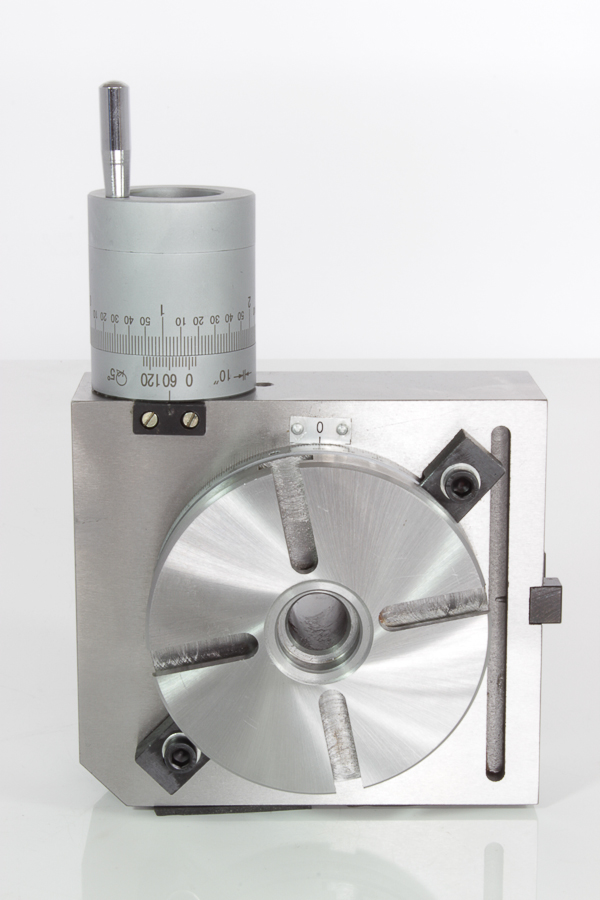

ALTEZZA PUNTE MONTAGGIO VERT. 68 mm

LETTURA 0,5°

CORONA DELLA VITE SENZA FINE MODULO 1

RAPPORTO DIVISIONE 1:72

FLANGIA DI FISSAGGIO DOTATA DI N. 04 CAVE A T CON LARGHEZZA 8 mm

FORO CENTRALE CONO MORSE 2

DIMENSIONI 126x140x74h mm

PESO: 12 Kg

GARANZIA 24 MESI !!!
