TAVOLA GIREVOLE TAVOLA A DIVIDERE DIVISORE 150 mm PER FRESA SOGI S2 S3 S4 TVD-150

100SGI0866 SOGI

439,90
1

Descrizione

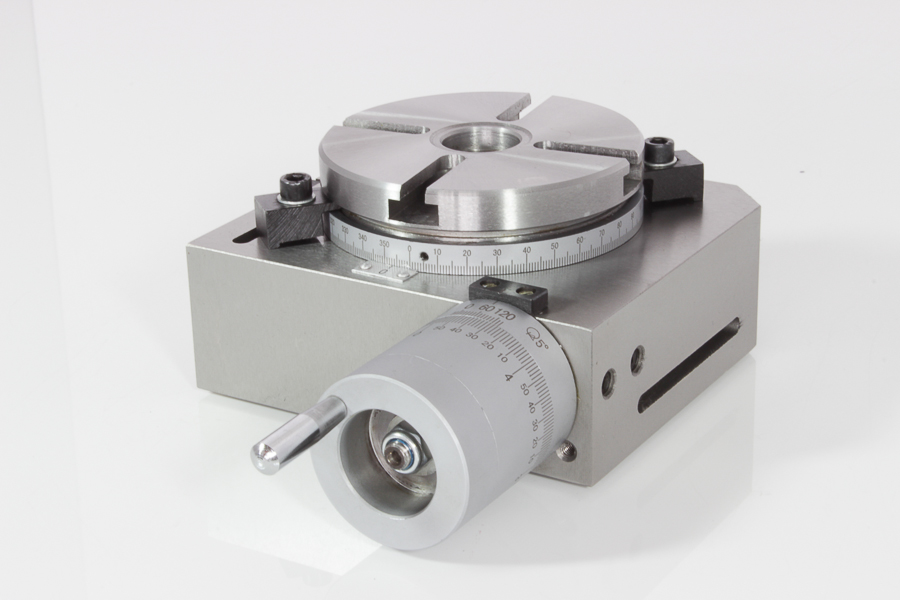

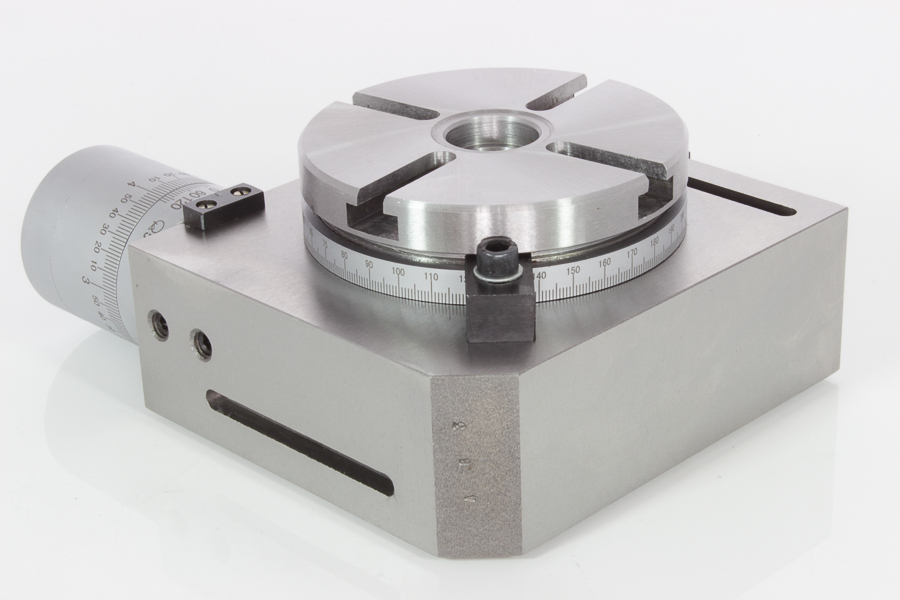

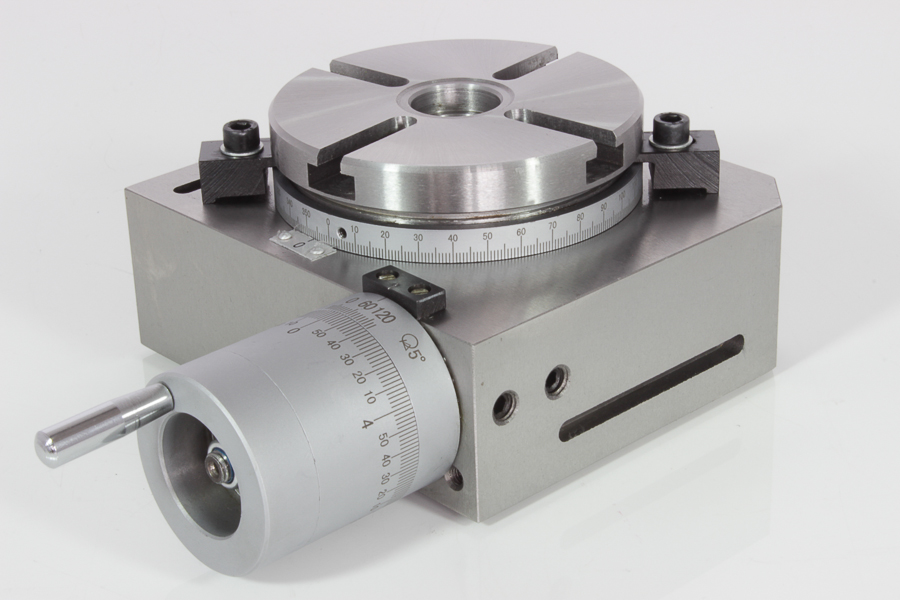

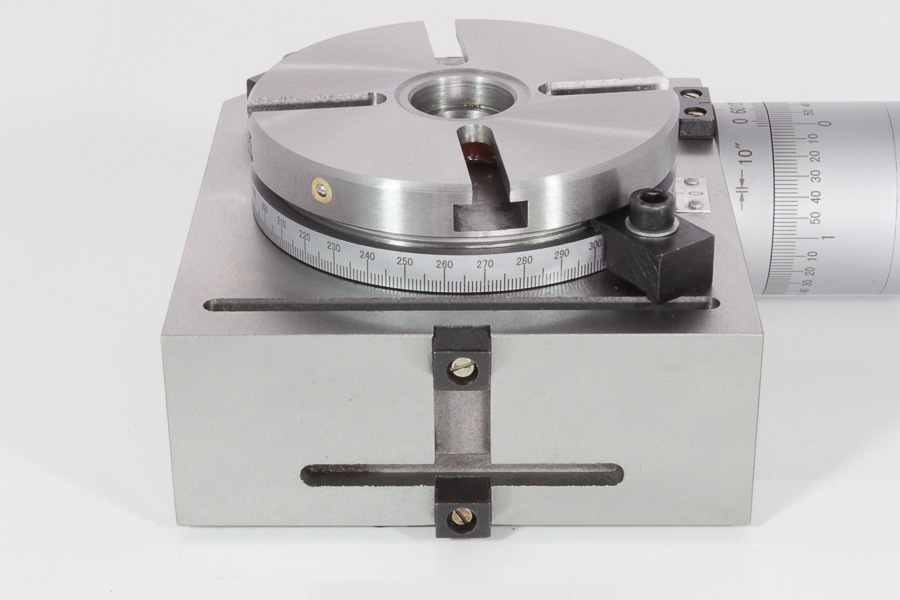

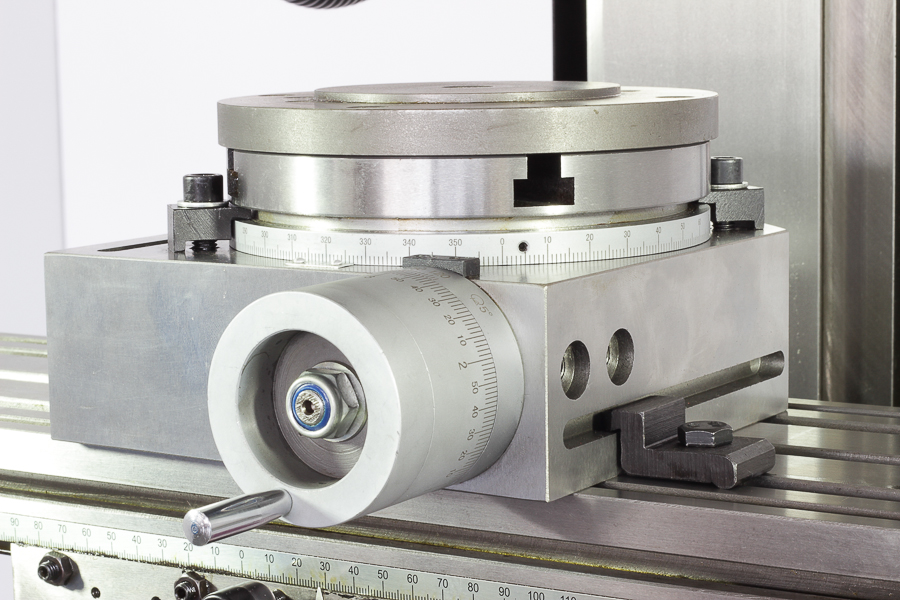

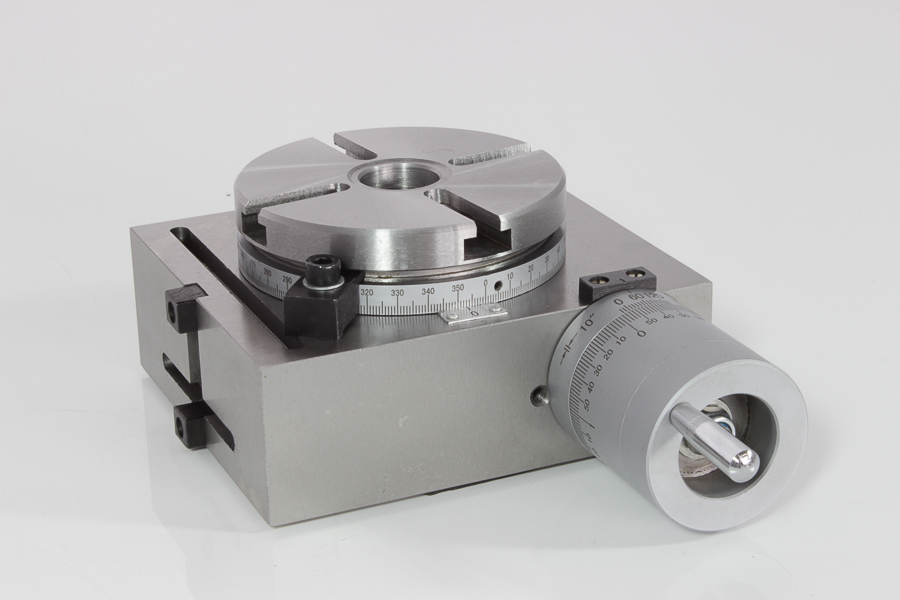

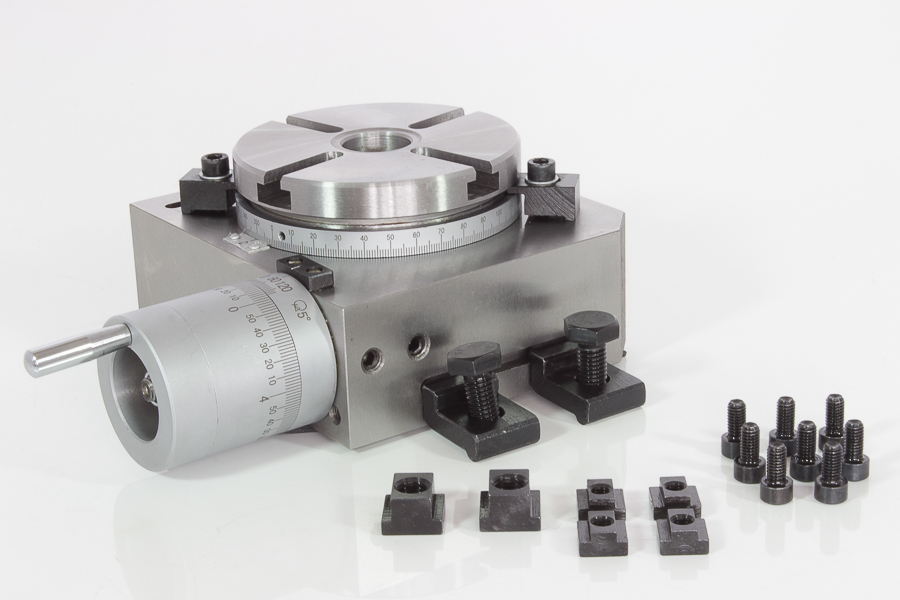

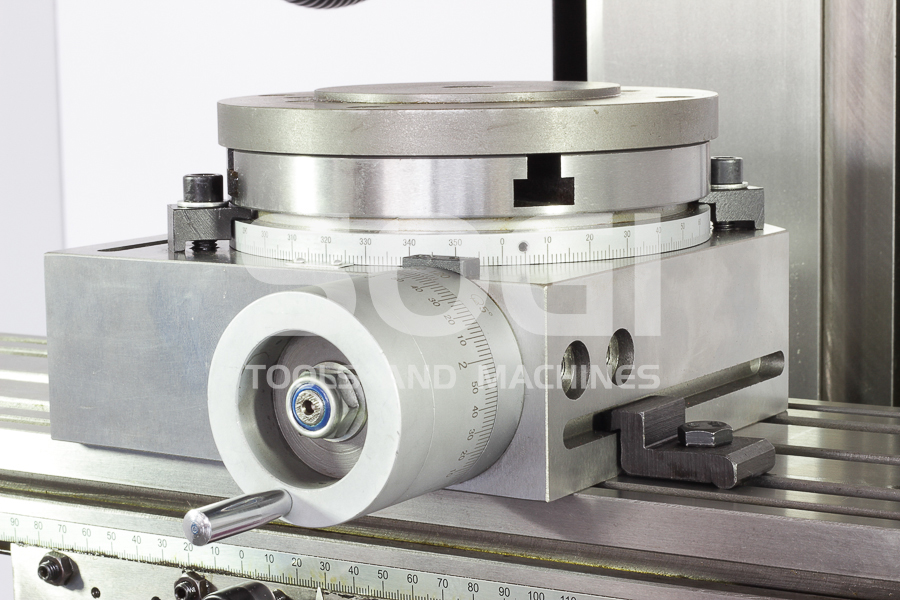

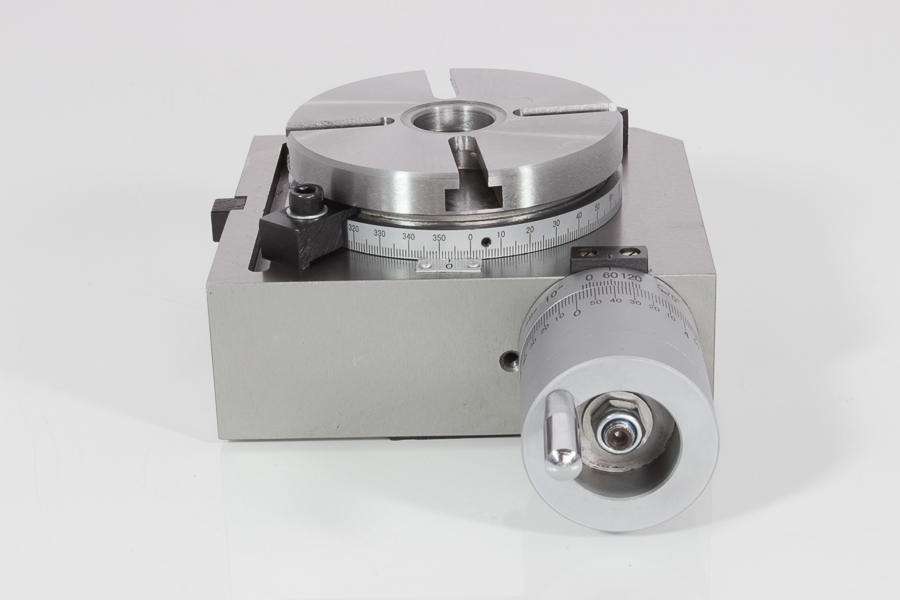

NUOVA TAVOLA GIREVOLE TAVOLA A DIVIDERE DIVISORE 150 MM PER FRESA

Marca SOGI Codice TVD-150

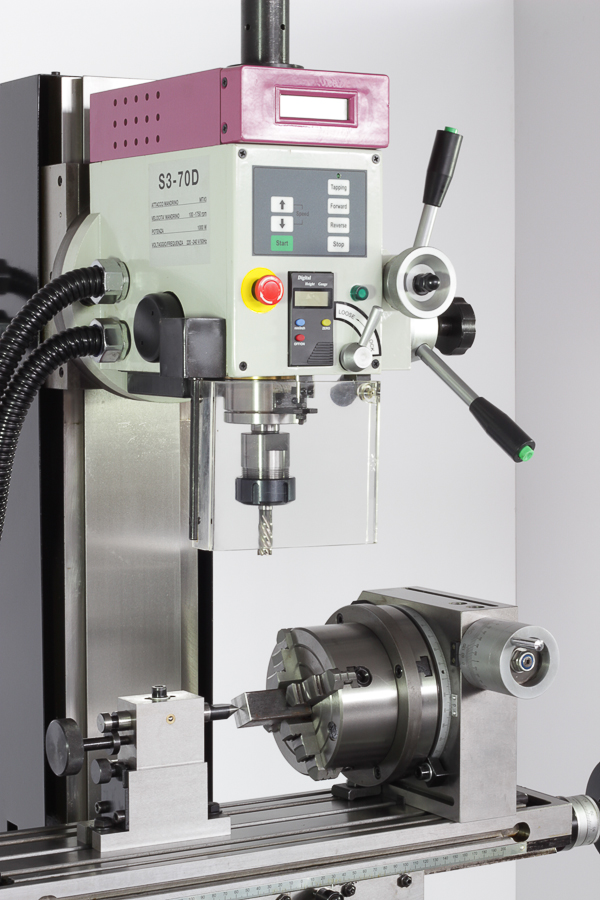

IDONEA AL MONTAGGIO SU FRESA SOGI S2 S3 S4

COMPLETA DI FLANGIA PER MANDRINO AUTOCENTRANTE

STRUTTURA LAVORATA SU TUTTI I LATI DI APPOGGIO.

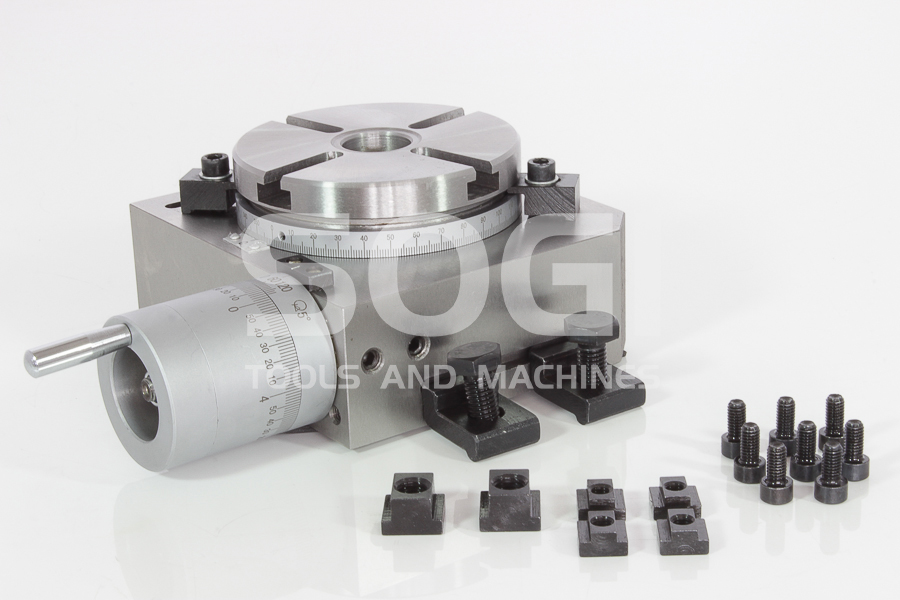

DOTATA DI N. 02 CHIAVETTE DI ALLINEAMENTO PER CAVA DA 12 mm.

N. 02 TASSELLI A T PER CAVA DA 22 mm

N. 04 TASSELLI A T PER CAVA DA 16 mm

N. 02 STAFFE DI BLOCCAGGIO

CARATTERISTICHE TECNICHE:

TAVOLA GIREVOLE DIAM. 150 mm

TAVOLA GIREVOLE GRADUATA A 360°

ALTEZZA PUNTE MONTAGGIO ORIZ. 95mm

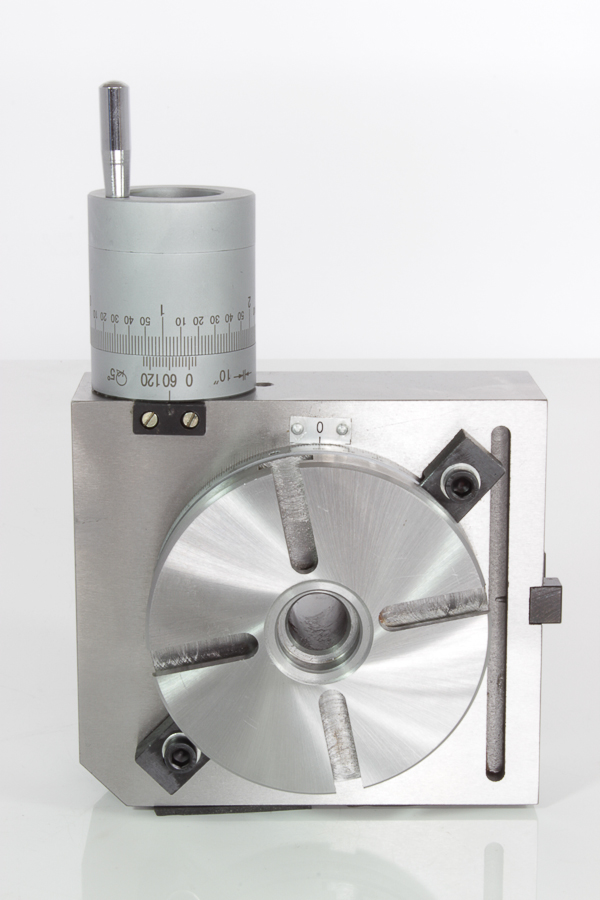

ALTEZZA PUNTE MONTAGGIO VERT. 95 mm

LETTURA 0,5°

CORONA DELLA VITE SENZA FINE MODULO 1

RAPPORTO DIVISIONE 1:85

FLANGIA DI FISSAGGIO DOTATA DI N. 04 CAVE A T CON LARGHEZZA 9.5/16 mm

FORO CENTRALE CONO MORSE 2

DIMENSIONI 180x240x90h mm

PESO: 17,7 kg

GARANZIA 24 MESI!!!
