Trapano-fresatrice SOGI TF-40 - funzione maschiatura - avanzamento automatico cannotto - 230 V

800SGI0779 SOGI

3659,88
1

Descrizione

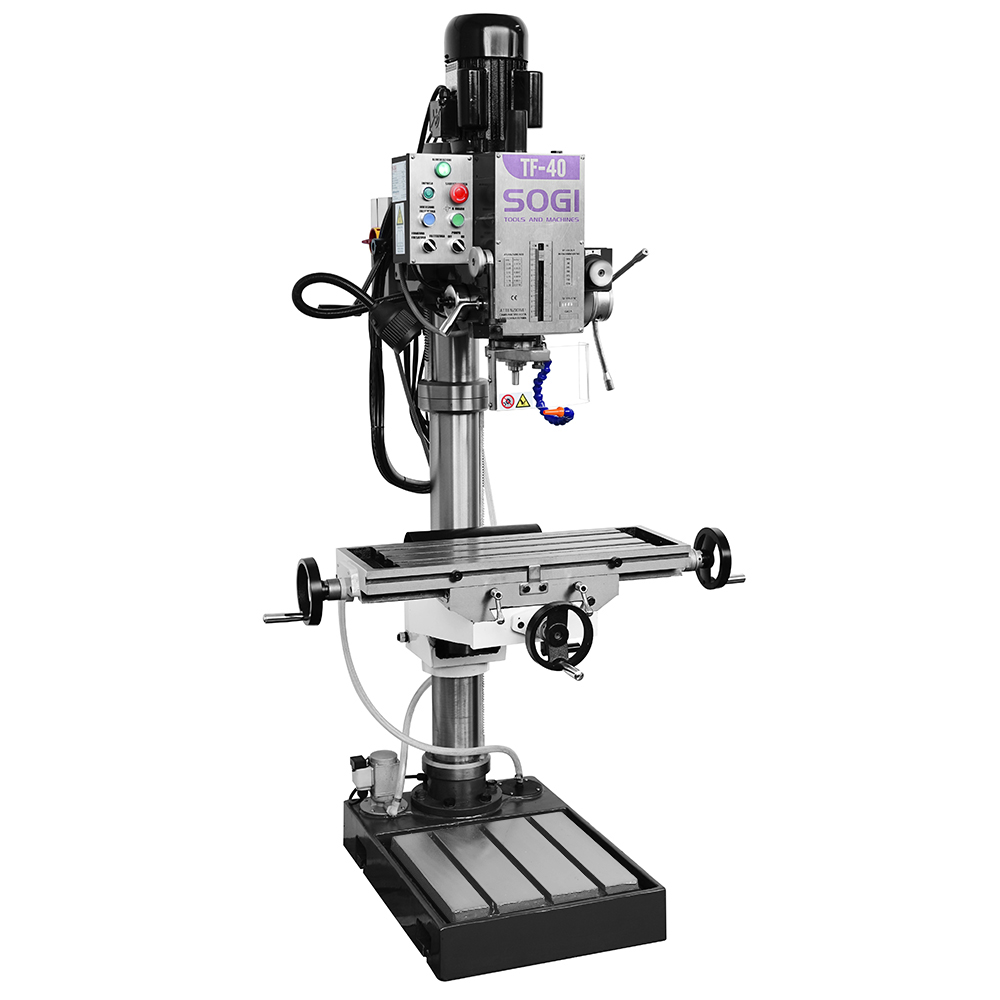

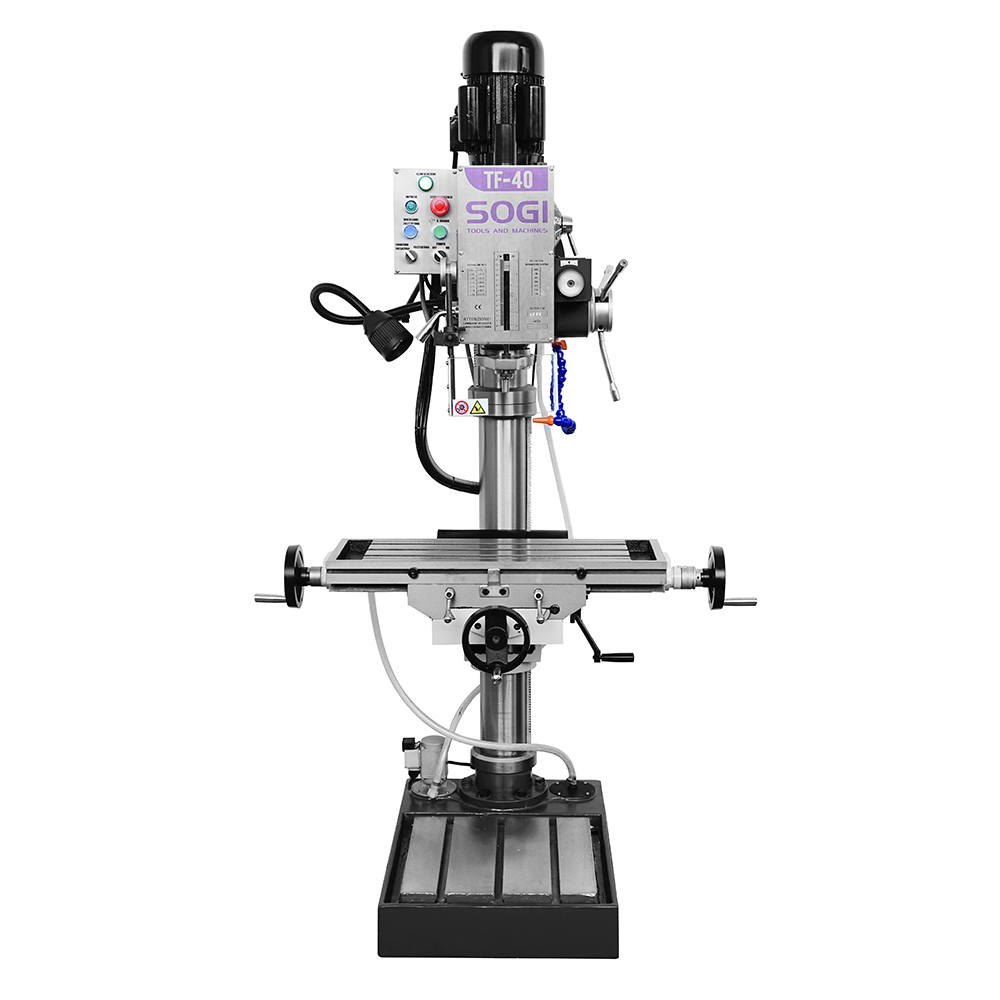

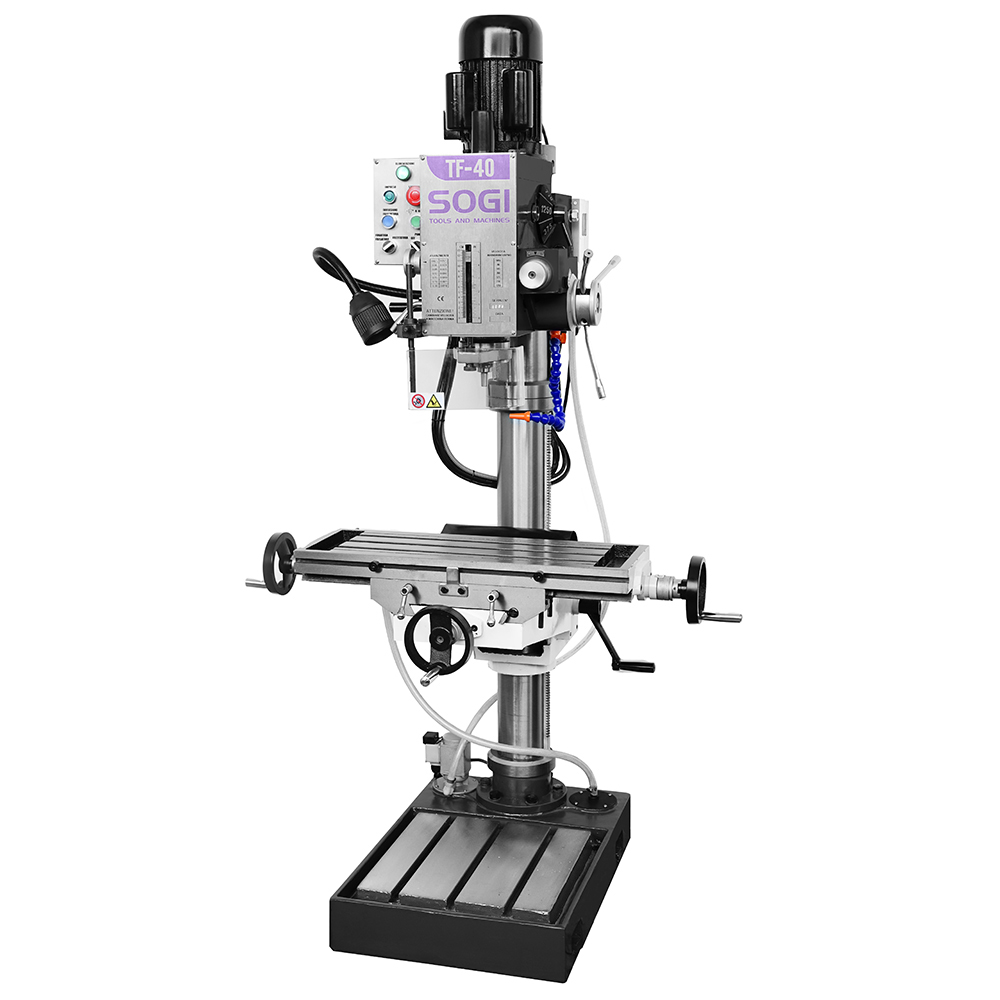

Il trapano-fresa a colonna SOGI TF-40 è una macchina utensile ricca di funzionalità e facile da utilizzare, in grado di eseguire forature, alesature, filettature, maschiature, smussature e fresature (con l’ausilio di utensili a candela, ad inserti o a disco) su materiali quali ghisa, acciaio e leghe derivate. Grazie alle dimensioni generose della tavola portapezzo ed alla solidità della struttura, la fresatrice a colonna SOGI TF-40 è ampiamente utilizzata in ambito industriale e non solo.

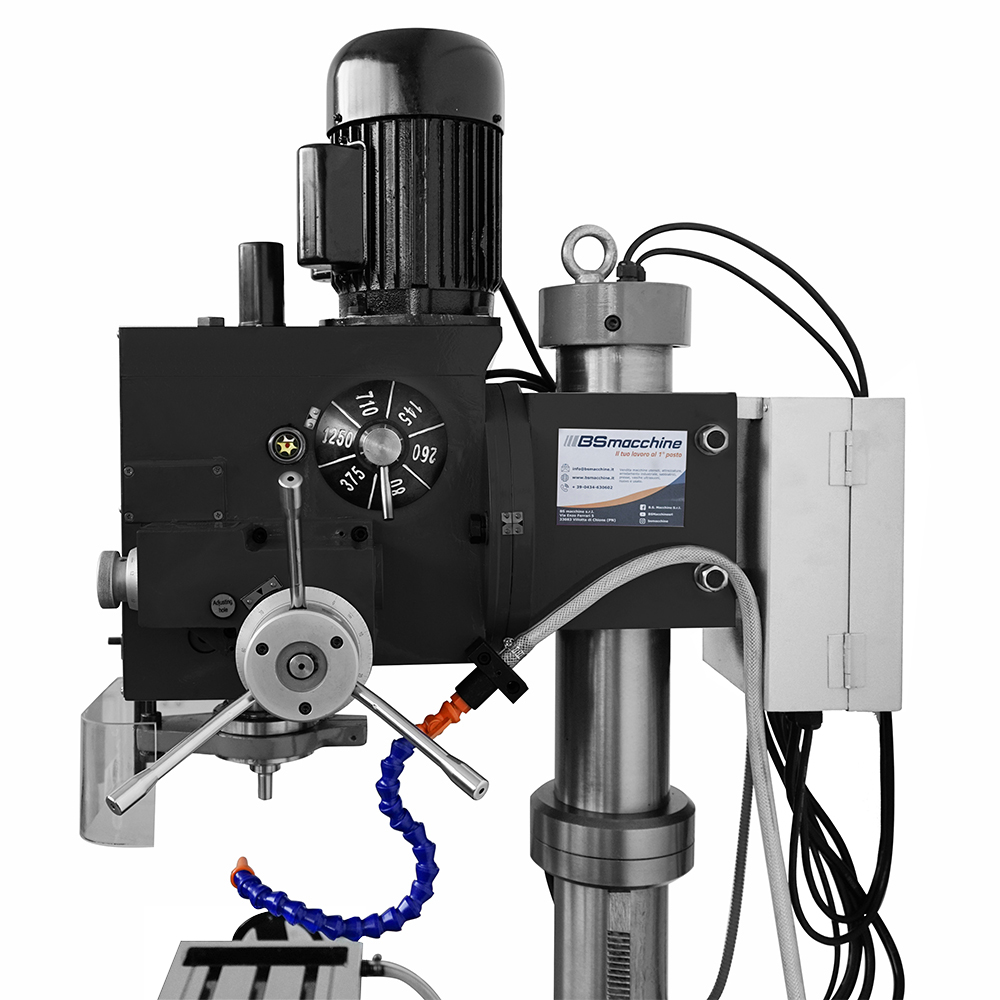

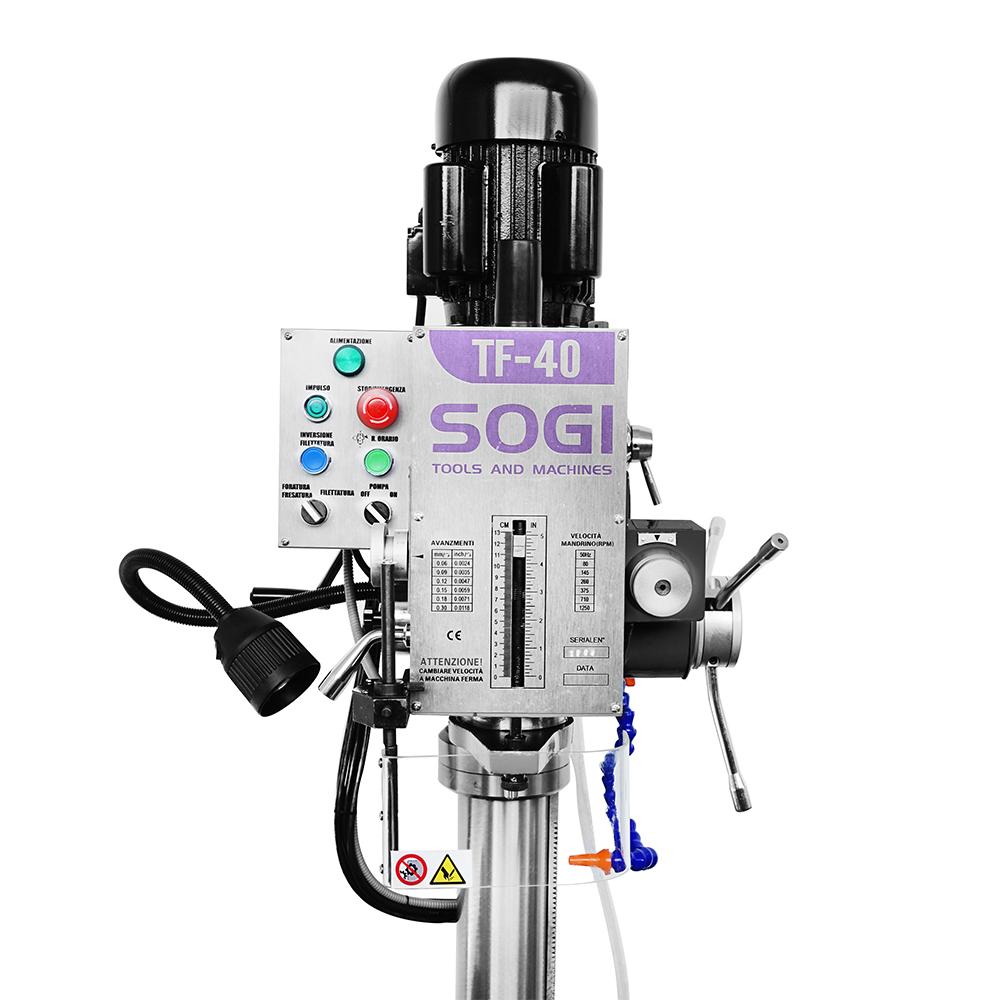

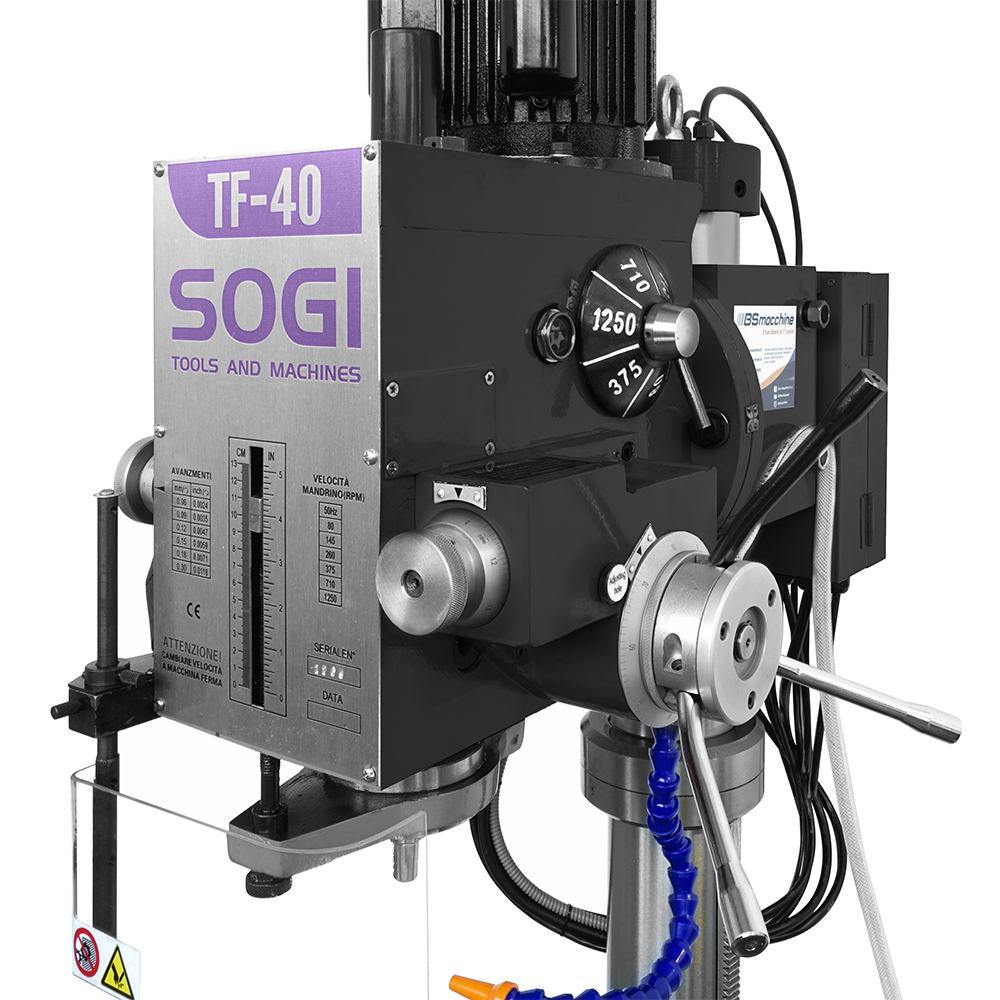

La testa della macchina consente una regolazione della velocità di tipo meccanico, un sistema robusto ed affidabile studiato per facilitare il passaggio dai bassi regimi di rotazione agli alti. La testa è sorretta da un colonna in acciaio che monta su una solida base in ghisa: al suo interno sono racchiusi gli ingranaggi lubrificati in bagno d’olio responsabili della trasmissione del moto, che sono temprati e rettificati.

Il mandrino, montato su cuscinetti conici di elevata precisione, è azionato da un motore ad induzione monofase da 1500 W con condensatore di avviamento: il primo pregio di questo motore è l’elevata coppia di avviamento, a cui si aggiunge un’alta capacità di sovraccarico. Il mandrino può girare a ben 6 diverse velocità di rotazione che possono essere settate semplicemente per mezzo di apposito comando.

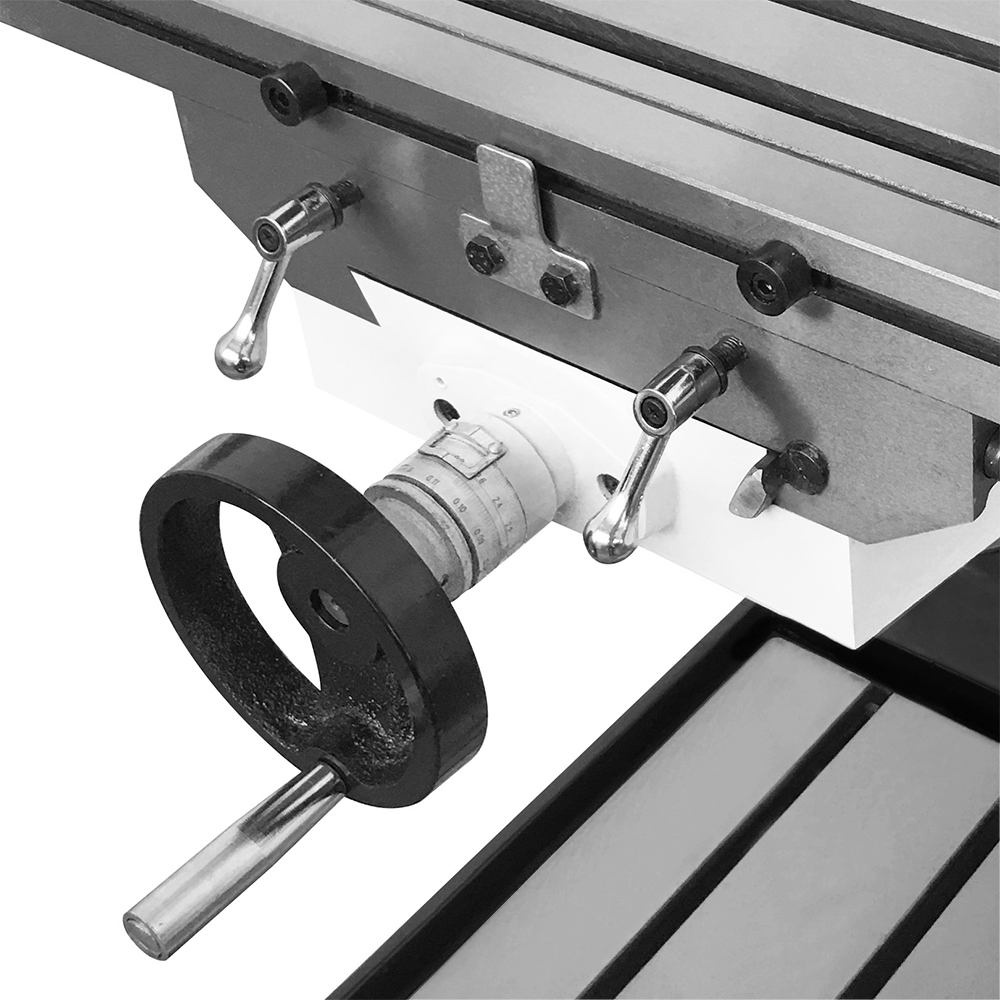

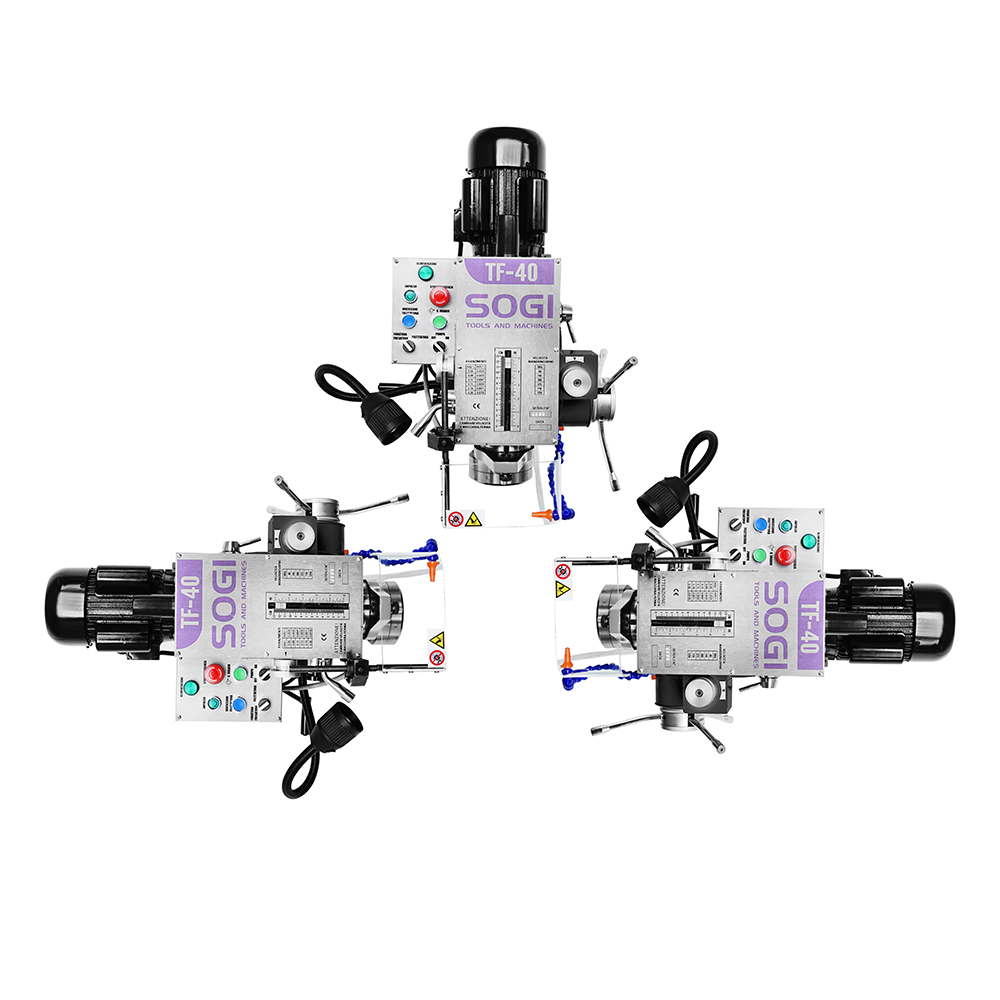

Il trapano-fresatrice professionale SOGI TF-40 è provvisto di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa/salita micrometrica del cannotto. Il cannotto è provvisto anche di avanzamento automatico con svariate velocità regolabili tramite volantino. L’avanzamento verticale della testa, invece, è possibile per mezzo di apposita leva. La testa, inoltre, può essere inclinata di ±90° e ruotata completamente intorno alla colonna. Le guide di scorrimento a coda di rondine sono temprate e rettificate: la presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.

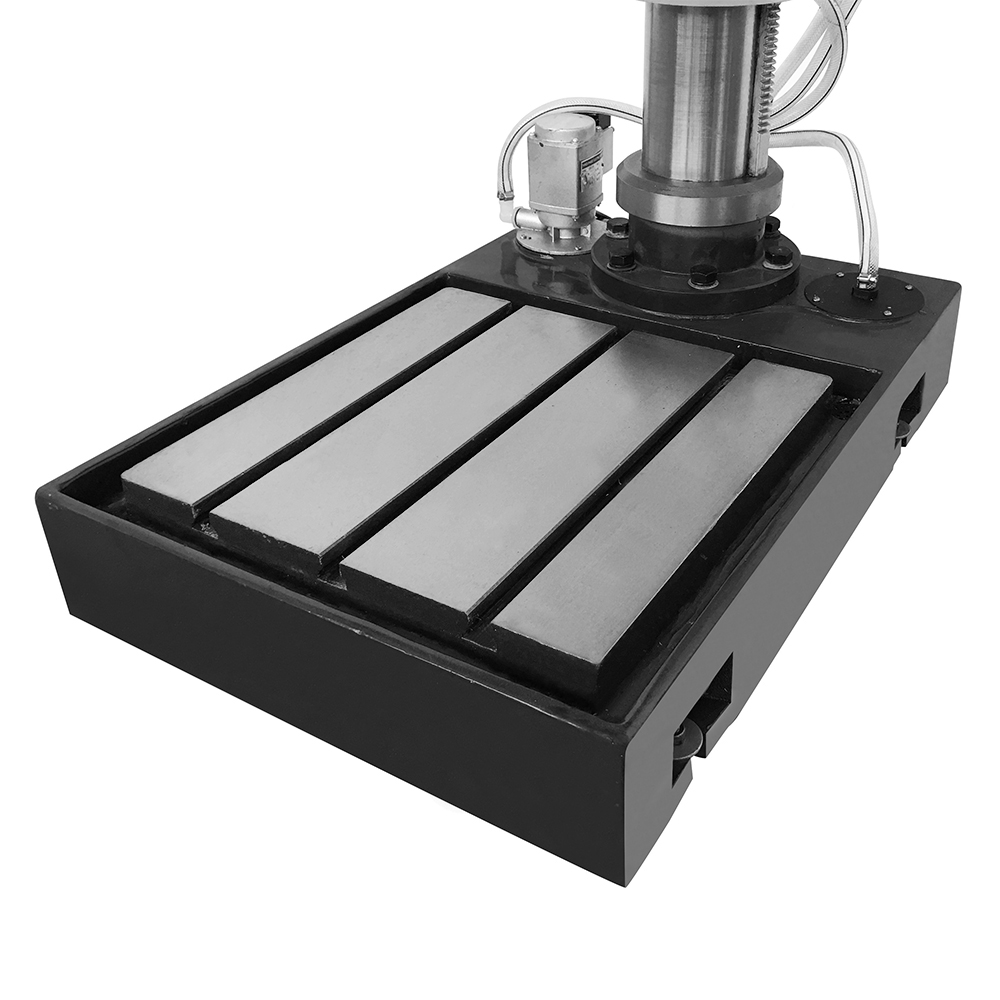

Una delle peculiarità della macchina consiste nella possibilità di invertire la rotazione del mandrino durante le operazioni di maschiatura grazie a due interruttori di finecorsa che delimitano la corsa del cannotto. Un’altra caratteristica del trapano a colonna SOGI TF-40 risiede nella possibilità di ruotare la mensola intorno alla colonna, così da poter sfruttare le cave ricavate sul basamento per la lavorazione di pezzi di maggiori dimensioni.

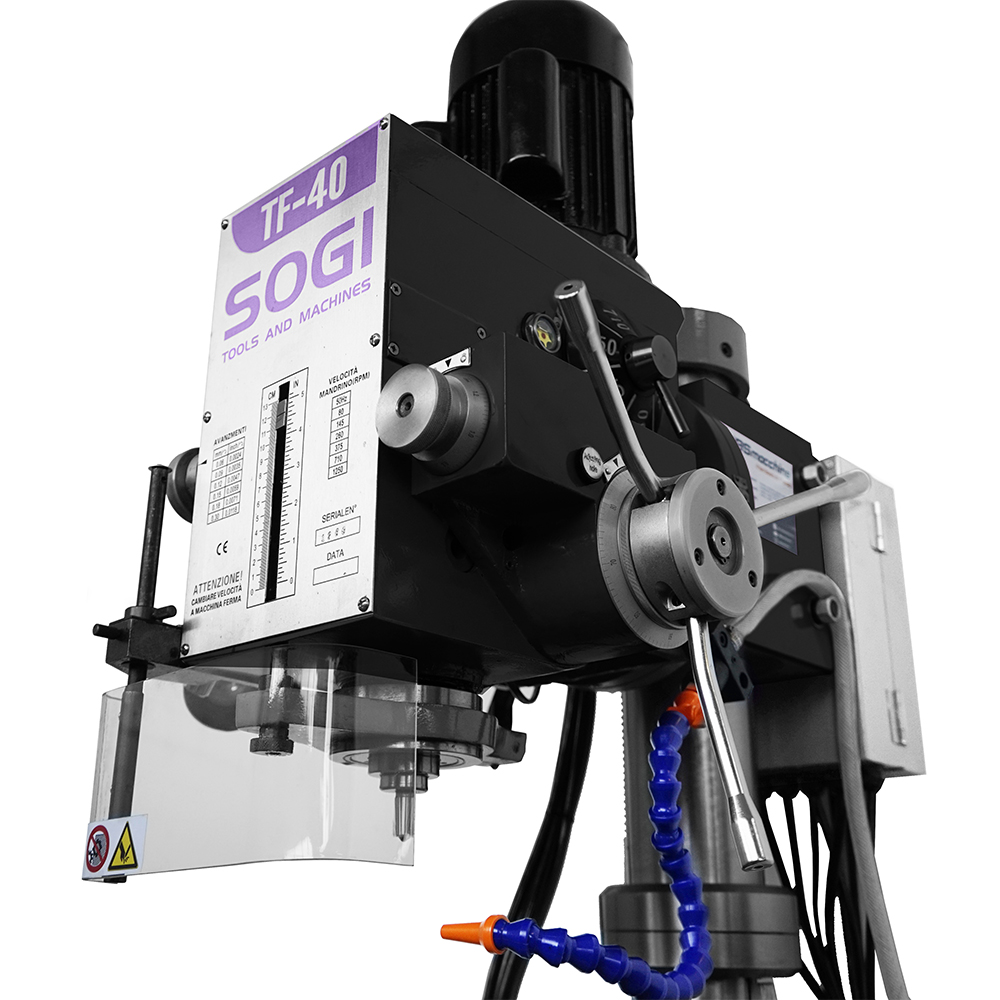

La fresa meccanica SOGI TF-40 è realizzata nel rispetto degli standard vigenti in materia di sicurezza: il mandrino, infatti, è protetto da uno schermo in policarbonato trasparente regolabile in altezza, la cui apertura è controllata da finecorsa di sicurezza. Il serraggio di mandrini per fresature è possibile grazie ad apposito tirante protetto superiormente da un coperchio ancorato al carter della testa a fresare. Presenti anche una lampada e l’impianto di lubrorefrigerazione.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche del trapano-fresa SOGI TF-40

  • Corsa tavola longitudinale (asse X): 480 mm
  • Corsa tavola trasversale (asse Y): 190 mm
  • Corsa testa (asse Z): 240 mm
  • Corsa mensola (asse Z): 580 mm
  • Inclinazione testa: ± 90°
  • Distanza min ÷ max naso mandrino - tavola: 0 ÷ 635 mm
  • Dimensioni tavola (L x P x H): 700 x 240 x 45 mm
  • N°/Larghezza/Interasse cava a T tavola: 3/16 mm/60 mm
  • Attacco cono: CM 4
  • Corsa cannotto: 130 mm
  • Intervallo avanzamenti automatici cannotto: 0,06 ÷ 0,30 mm/giro
  • Numero avanzamenti automatici cannotto: 6
  • Velocità di rotazione min ÷ max: 80 ÷ 1250 giri/min
  • Numero di velocità di rotazione: 6
  • Distanza asse mandrino - asse colonna: 350 mm
  • Distanza max naso mandrino - base: 1100 mm
  • Dimensioni base (L x P x H): 395 x 410 x 120 mm
  • N°/Larghezza/Interasse cava a T base: 3/16 mm/120 mm
  • Potenza motore principale: 1,5 kW
  • Potenza pompa emulsivo: 40 W
  • Capacità di foratura max: Ø 45 mm
  • Capacità di fresatura max (fresa a candela): Ø 32 mm
  • Capacità di fresatura max (fresa a inserto): Ø 80 mm
  • Potenza nominale macchina: 1,6 kW
  • Tensione/frequenza: 230 V/50 Hz
  • Peso netto approssimativo: 410 kg
  • Dimensioni d'ingombro (L x P x H): 1100 x 960 x 1950 mm

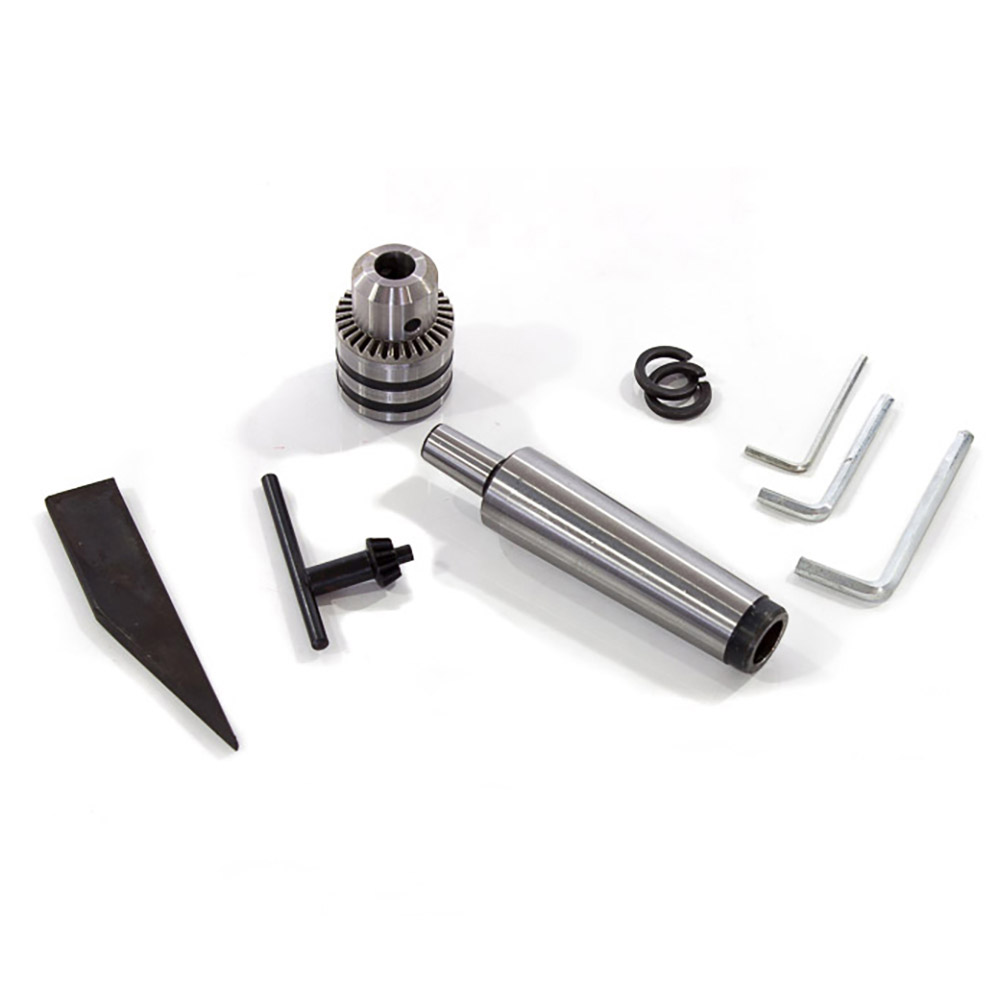

In dotazione

  • N° 1 Mandrino a cremagliera B16
  • N° 1 Chiave per mandrino
  • N° 1 Estrattore cono morse
  • N° 1 Set di chiavi di servizio
  • N° 1 Bussola di riduzione CM3/CM4
  • N° 1 Set di cacciaviti
  • N° 1 Oliatore
  • Garanzia 12/24 mesi
Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
