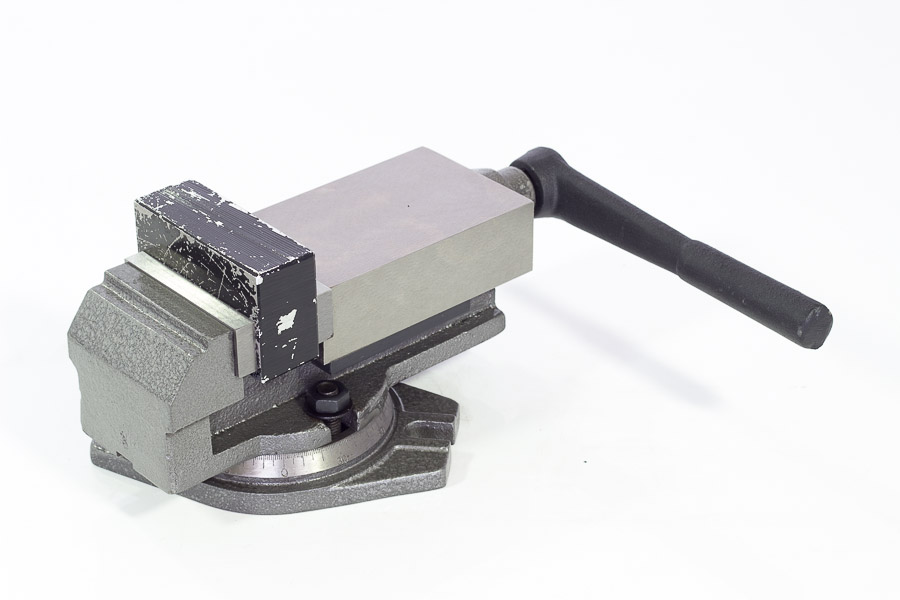

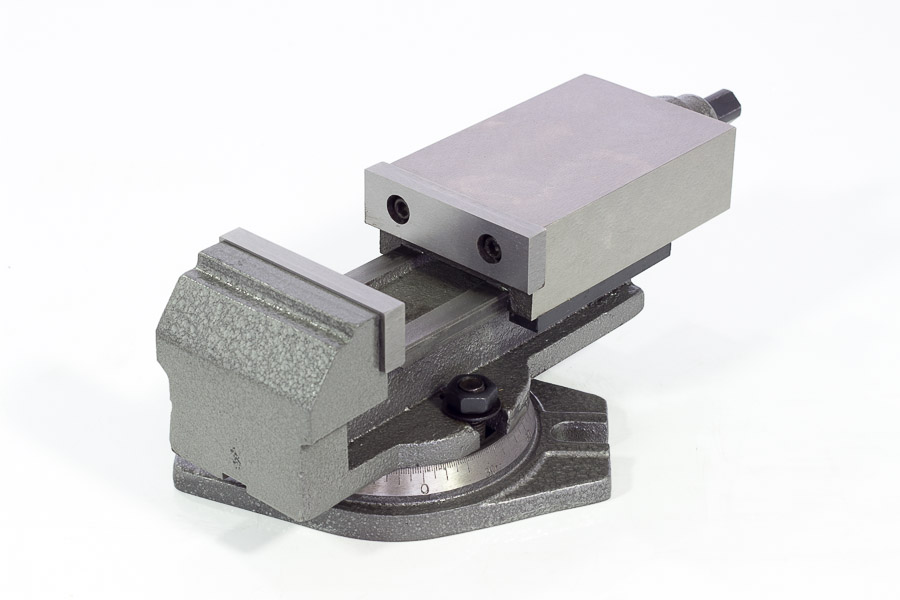

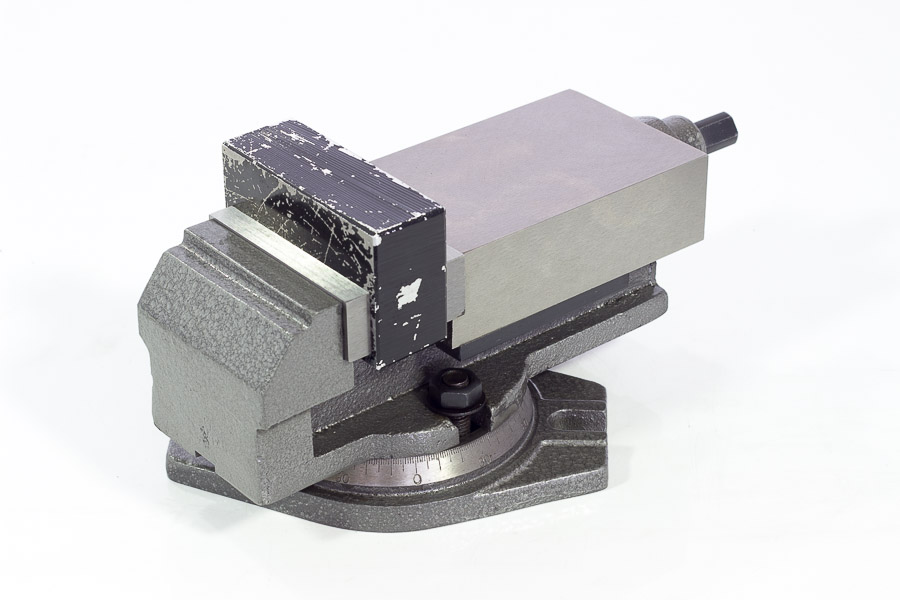

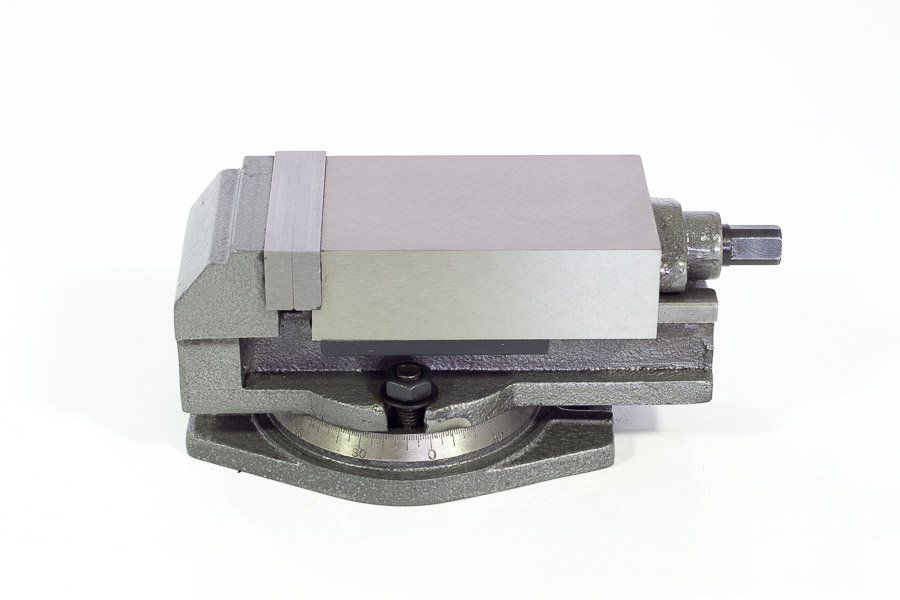

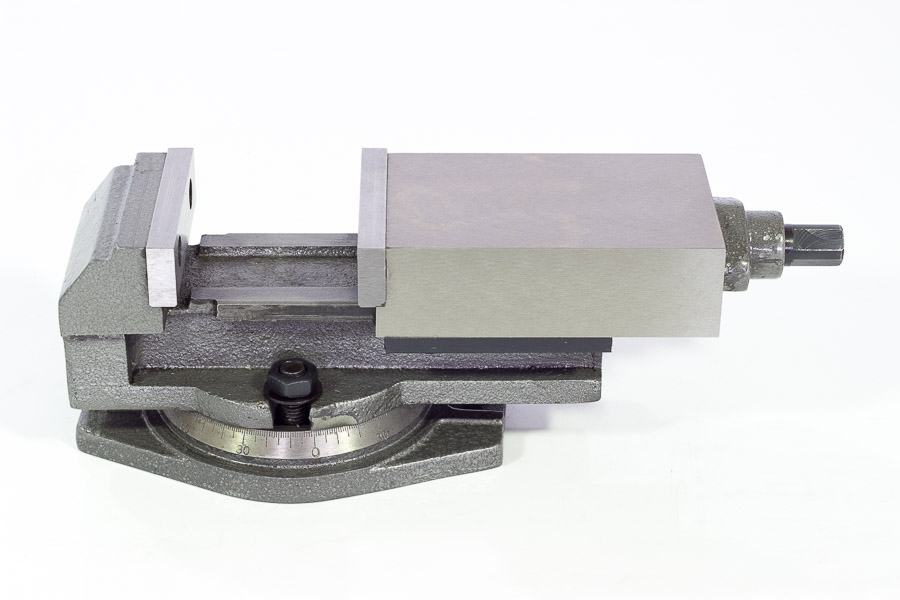

Morsa a macchina SOGI Y166/80 80x30 mm con tavola girevole per fresatrici - apertura 60 mm

100SGI0760 SOGI

94,90
1

Descrizione

La morsa professionale SOGI Y166/80 è un attrezzo indispensabile per il corretto staffaggio di componenti più o meno onerosi da lavorare sulla tavola portapezzo di una fresatrice. Grazie alla sua elevata forza di serraggio, all'eccezionale stabilità e all'alta affidabilità durante l'utilizzo, la lavorazione dei componenti meccanici è facilitata e può avvenire in totale sicurezza.

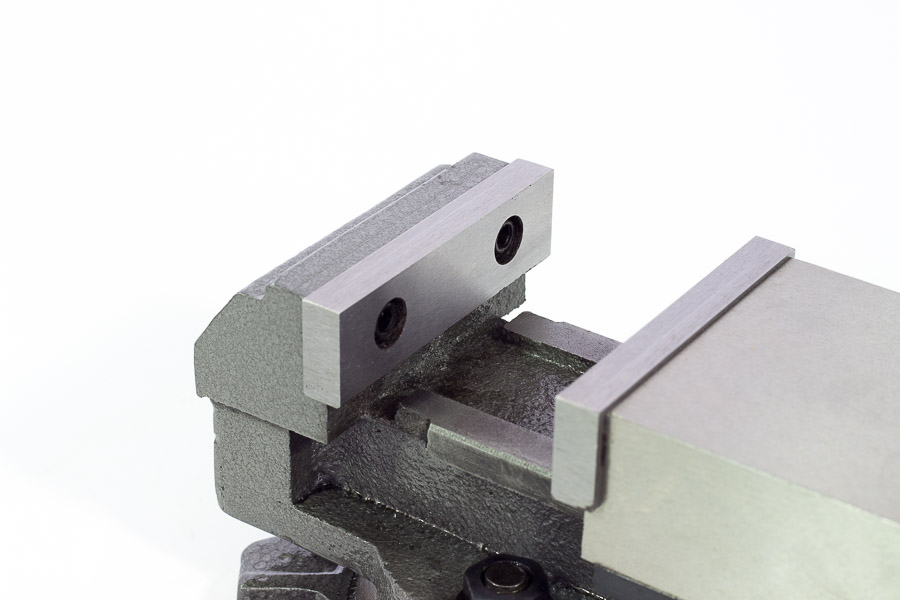

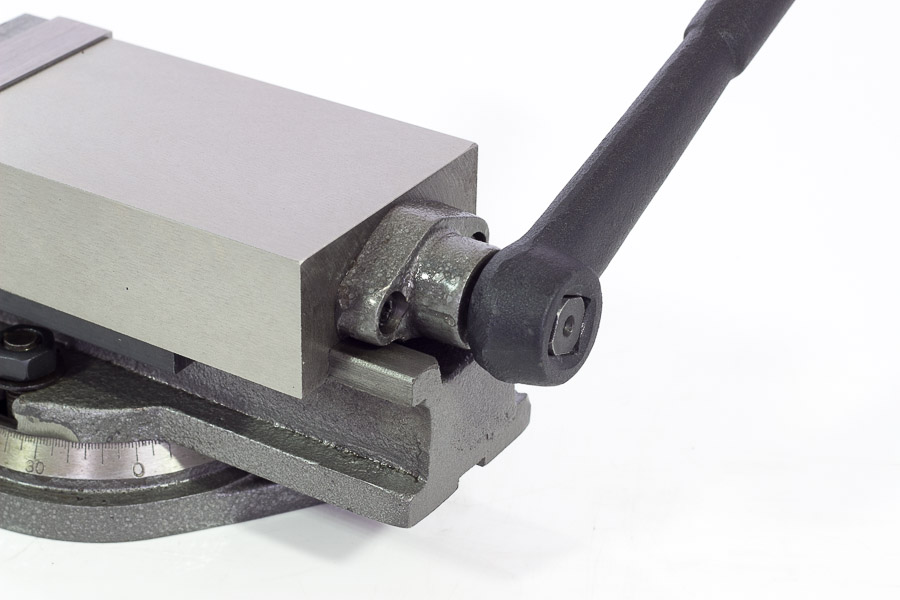

Le ganasce della morsa per fresatrice SOGI Y166/80 sono intercambiabili e realizzate in acciaio temperato e rettificato, trattamenti volti ad aumentarne la resistenza nel tempo. Una volta posizionato il pezzo da lavorare tra le ganasce, è sufficiente ruotate una manovella per il suo staffaggio.

La vite di scorrimento è completamente chiusa in modo tale da impedire eventuale impigliamento. La base può ruotare di 360° attorno all'asse verticale, cosicché è garantita la comodità d'uso.

Caratteristiche tecniche della morsa SOGI Y166/80

  • Larghezza ganascia: 80 mm
  • Altezza ganascia: 30 mm
  • Apertura massima: 60 mm
  • Larghezza cava: 14 mm
  • Diametro bullone: M10
  • Divisione scala graduata della base: 2°
  • Dimensioni d'ingombro (senza imballo): 214 x 115 x 91 mm
  • Peso netto (senza imballo): 6 kg

In dotazione

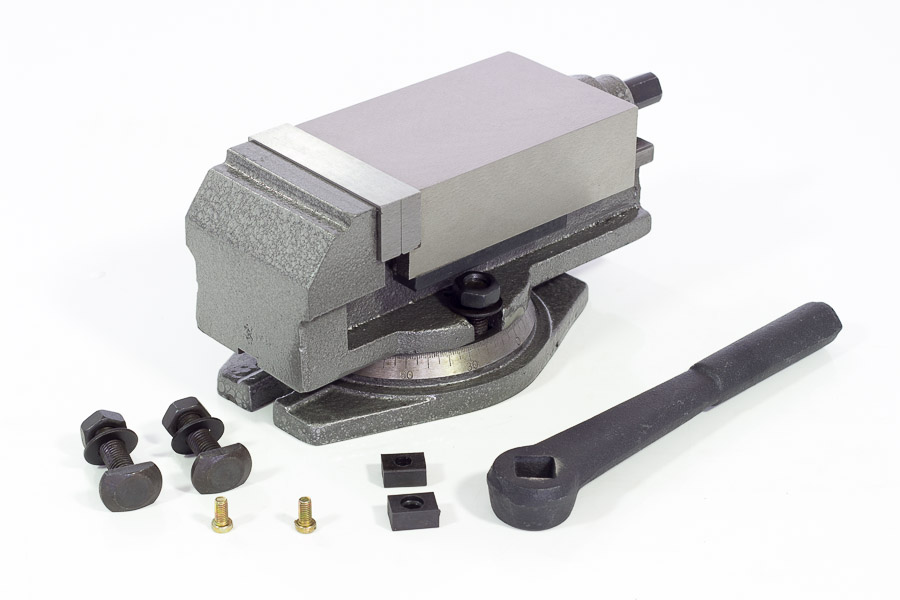

  • Morsa completa di chiave, bulloni di fissaggio e chiavette di allineamento cava
  • Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
