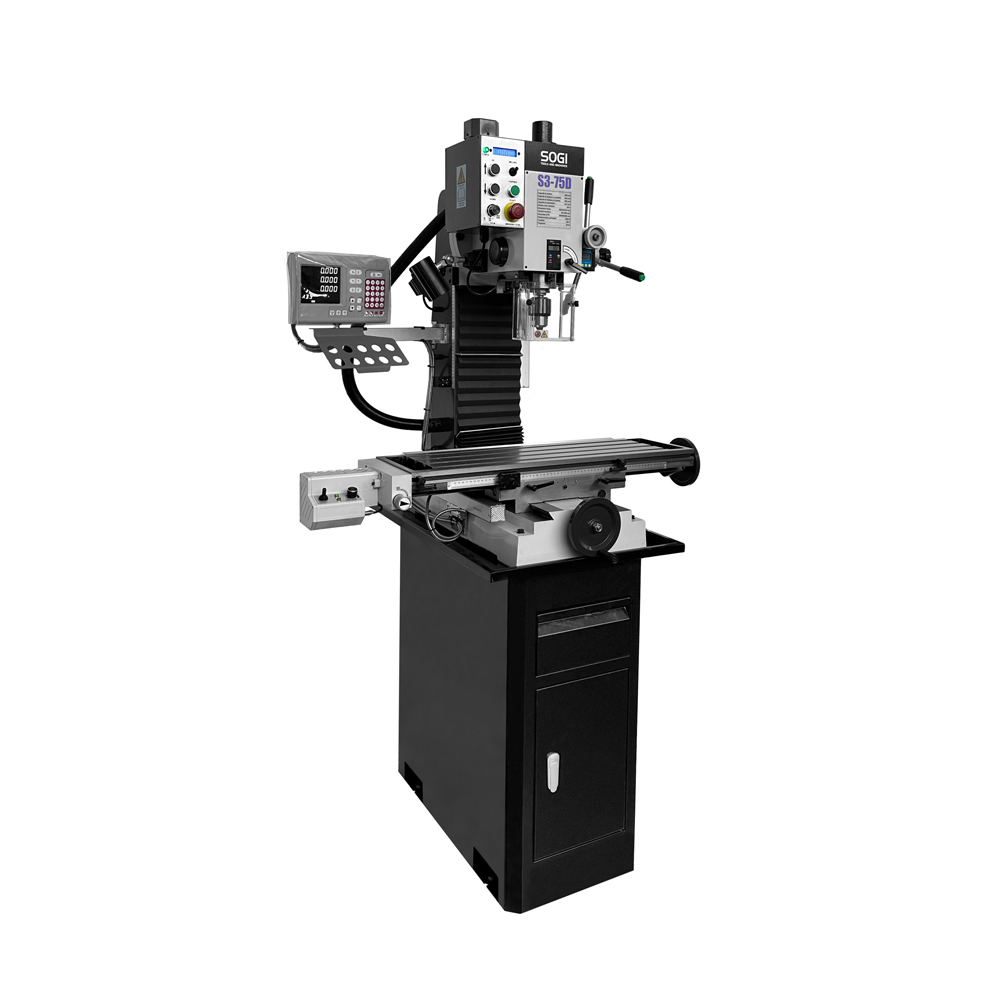

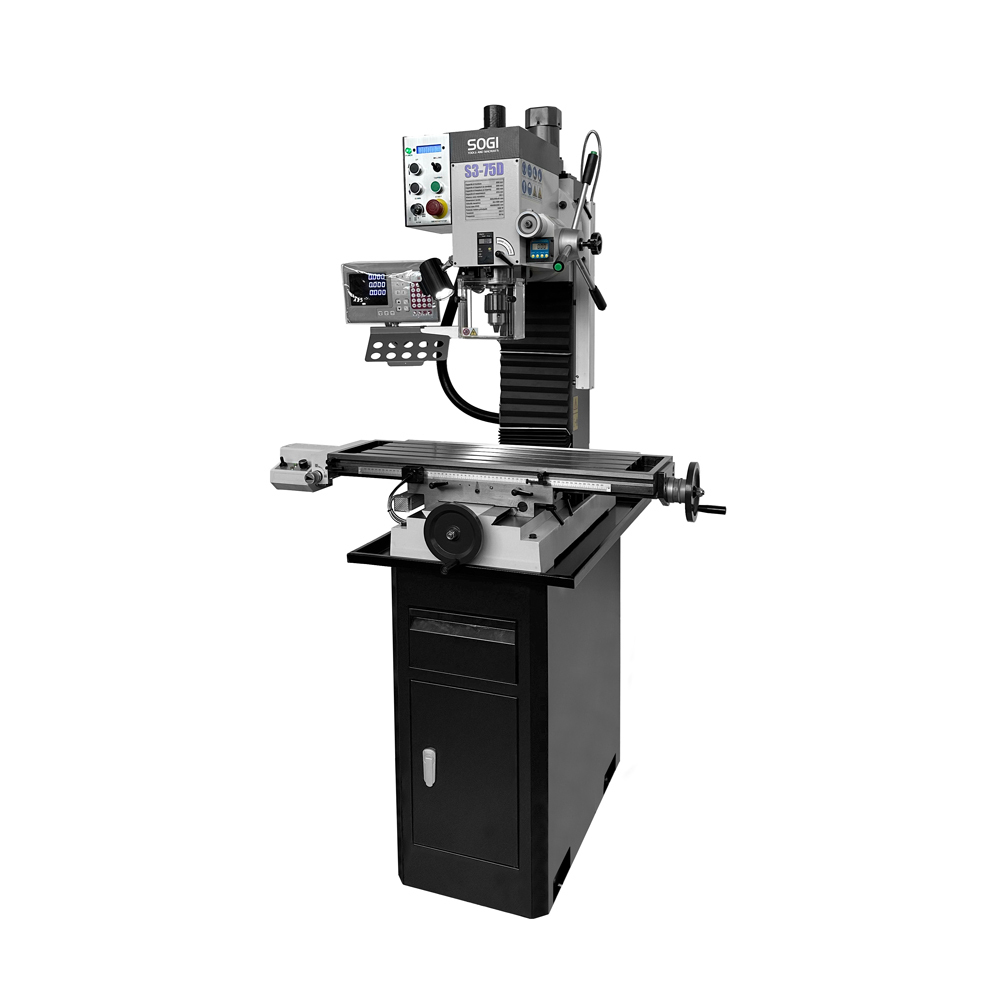

Fresatrice verticale visualizzata SOGI S3-75D - basamento in lamiera - motorizzazione tavola e asse Z - maschiatura

800SGI0807 SOGI

6514,80
1

Descrizione

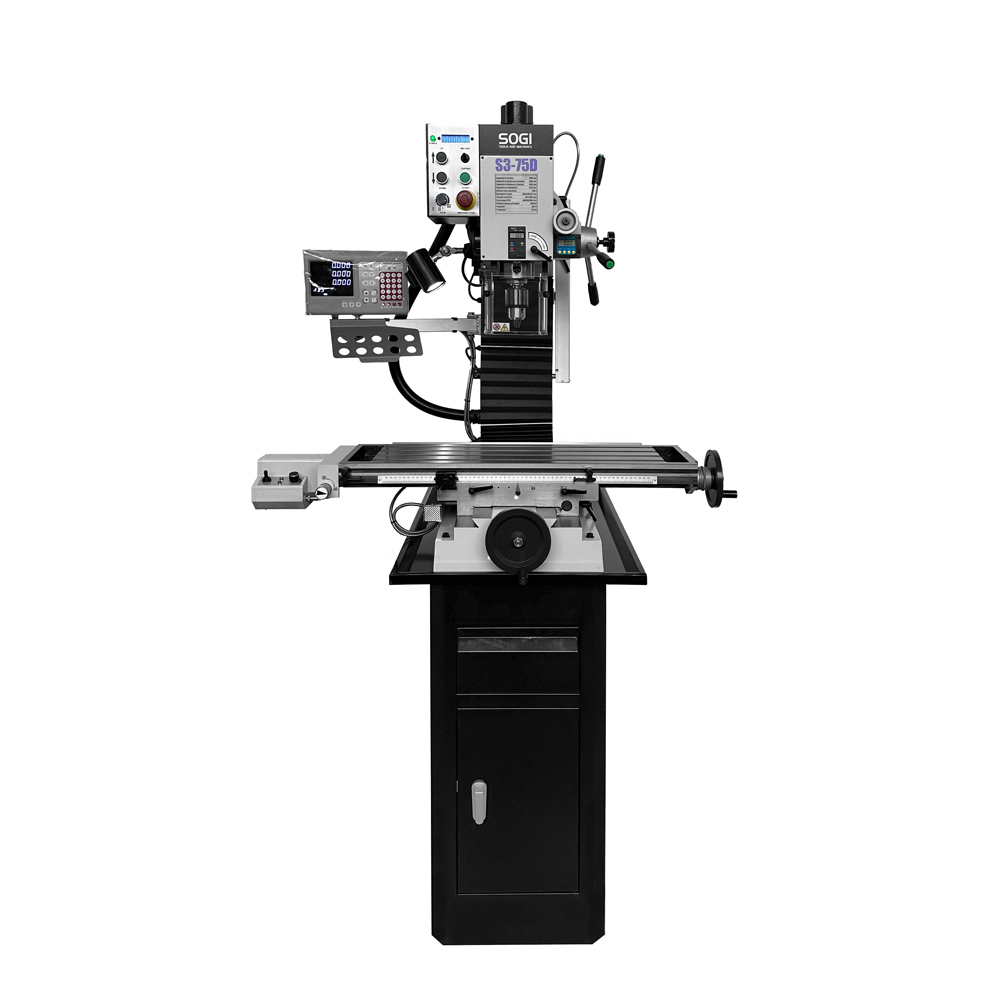

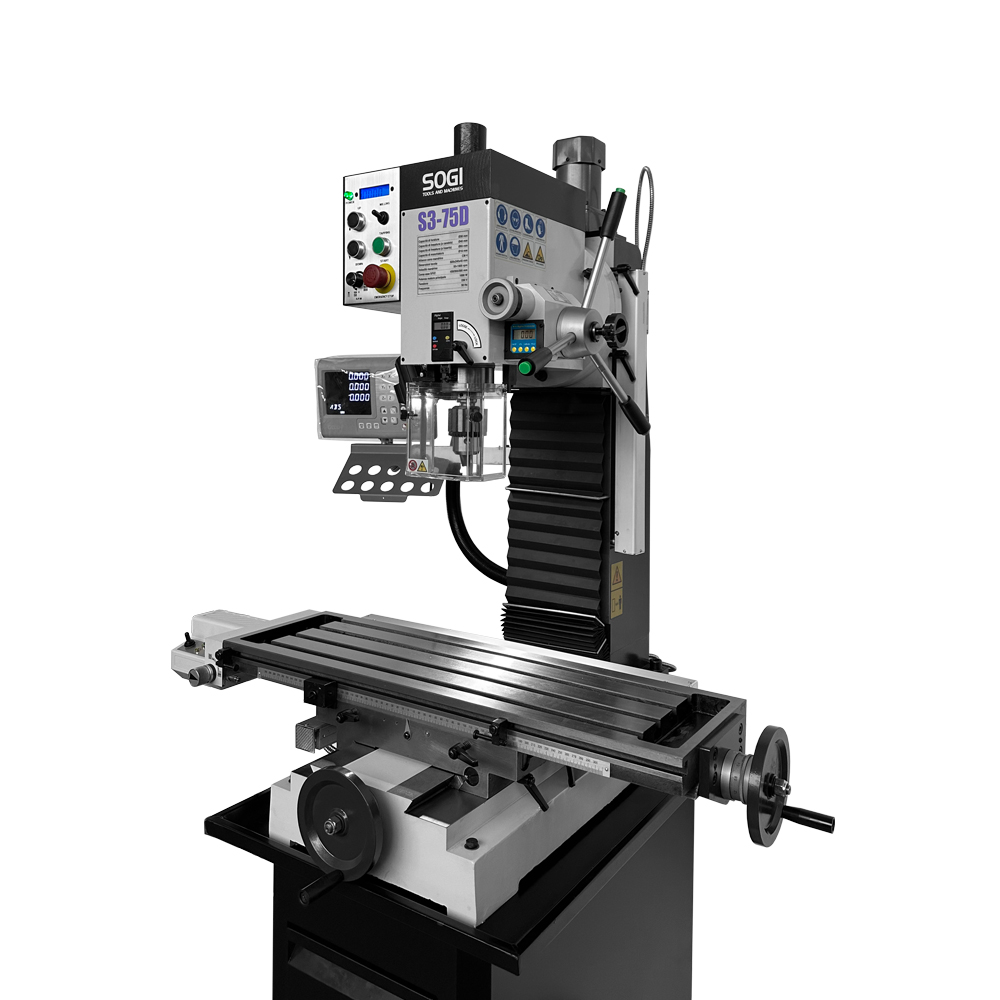

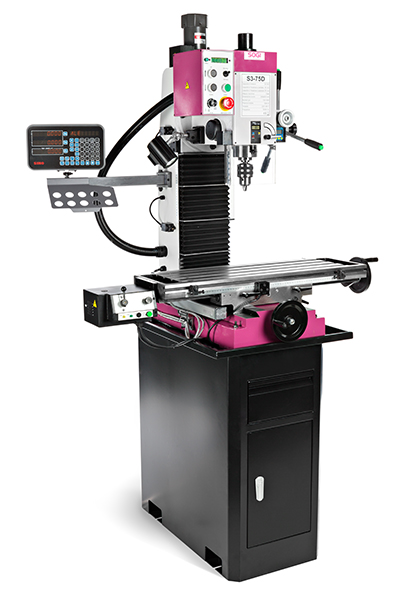

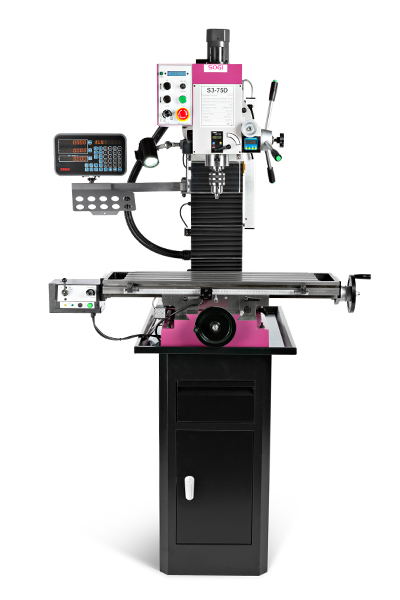

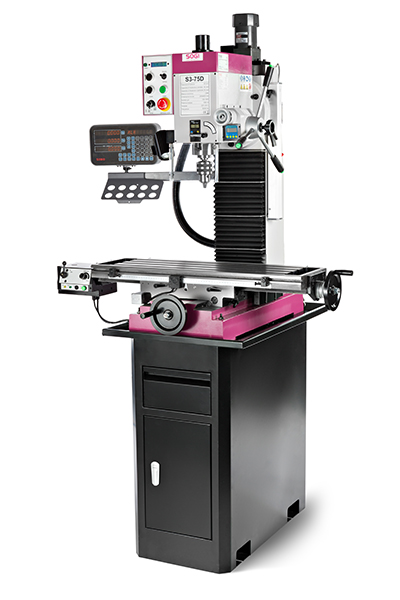

La fresatrice verticale professionale SOGI S3-75D è una macchina utensile funzionale e compatta, in grado di eseguire forature, alesature, filettature, maschiature e fresature con l’ausilio di utensili a candela, ad inserto o a disco, su materiali quali acciaio, ghisa, leghe leggere e materiali plastici. Grazie alle dimensioni generose della tavola portapezzo ed alla solidità della struttura, il trapano-fresa SOGI S3-75D è ampiamente utilizzato in ambito industriale e non solo.

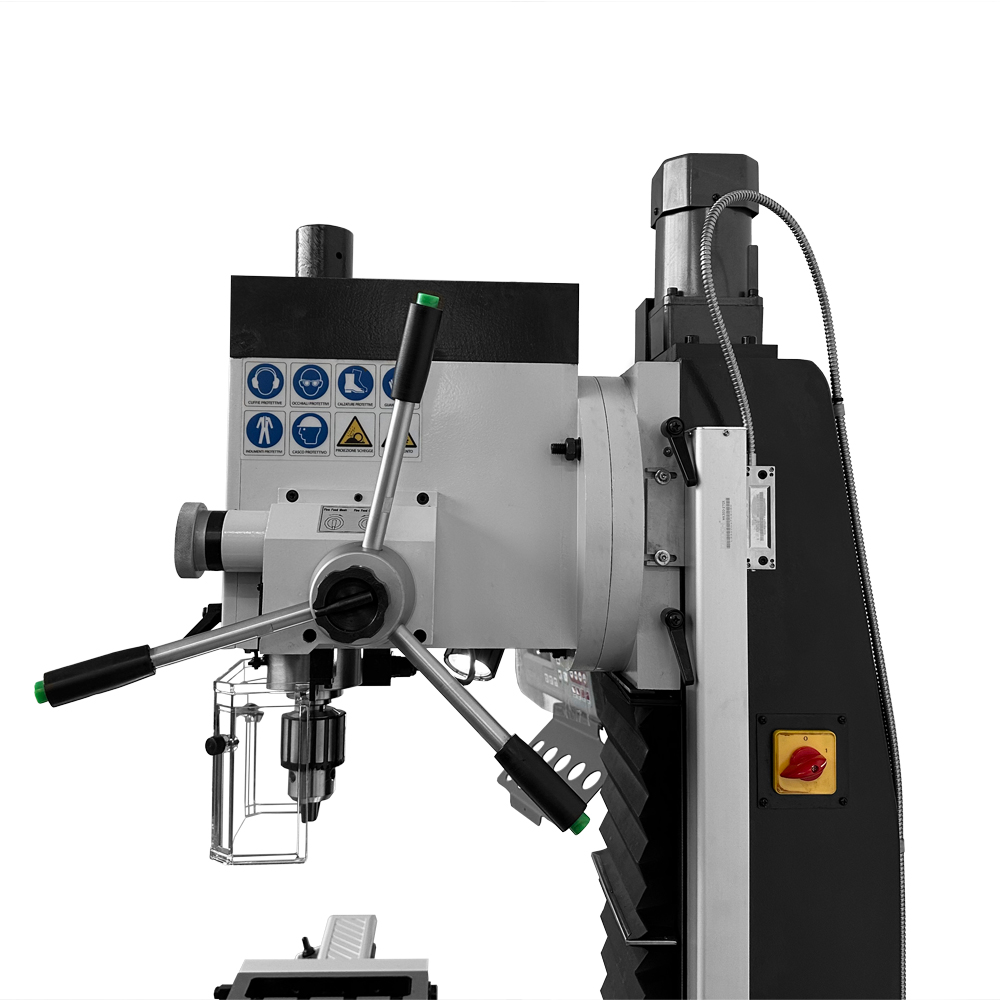

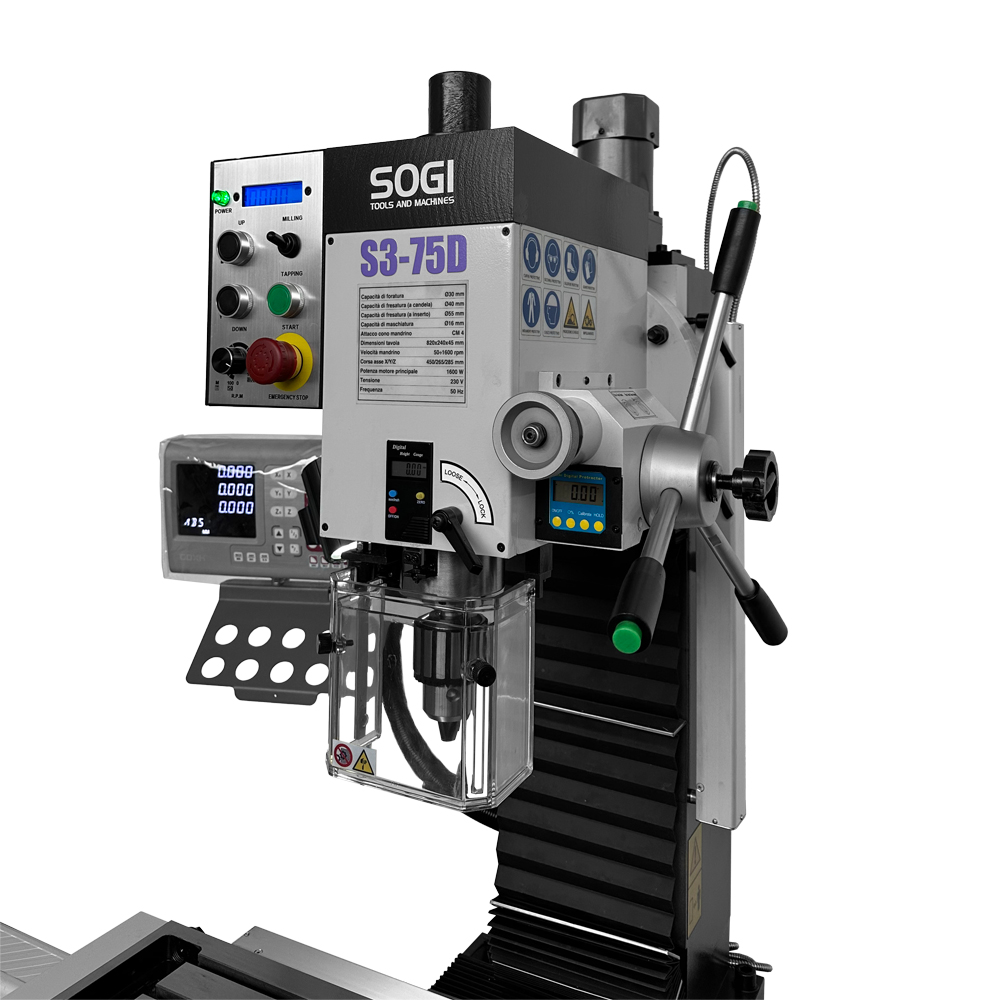

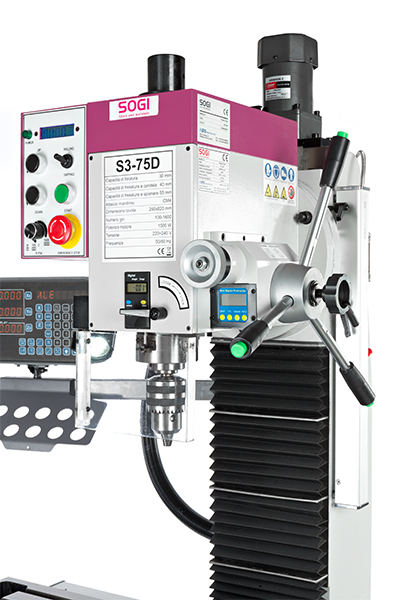

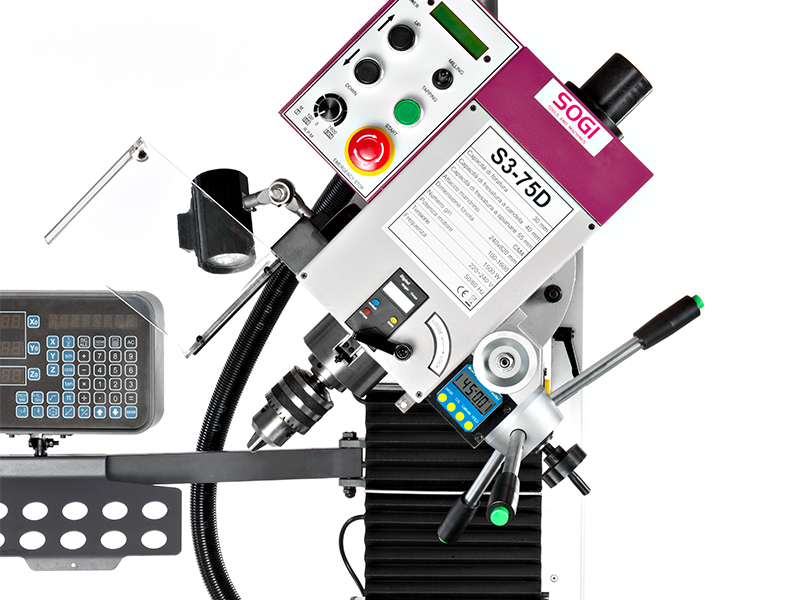

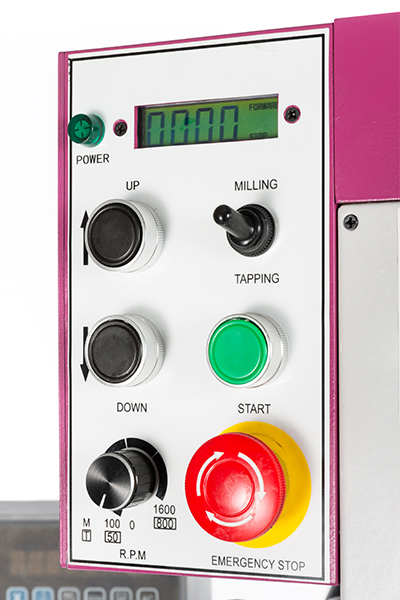

La testa della macchina consente una regolazione elettronica in continuo della velocità ed è sorretta da un montante in ghisa fusa in blocco integrale protetto da un apposito soffietto telescopico in gomma. La sua discesa o salita è garantita da un motore compatto e silenzioso comandato da due pratici pulsanti sul pannello principale.

Il mandrino, montato su cuscinetti radiali a sfere di elevata precisione, è azionato da un motore Brushless monofase da 1500 W: l’assenza di spazzole riduce notevolmente gli oneri legati alla manutenzione, rendendo questa categoria di motori particolarmente affidabile e di largo impiego nel mondo delle macchine utensili. Montato all’estremità posteriore del motore, un sensore a Effetto Hall è utilizzato per inviare informazioni sulla posizione del rotore alla scheda madre, aiutandola a gestire i tempi di accelerazione/decelerazione e a mantenere la velocità del motore in diverse condizioni di carico.

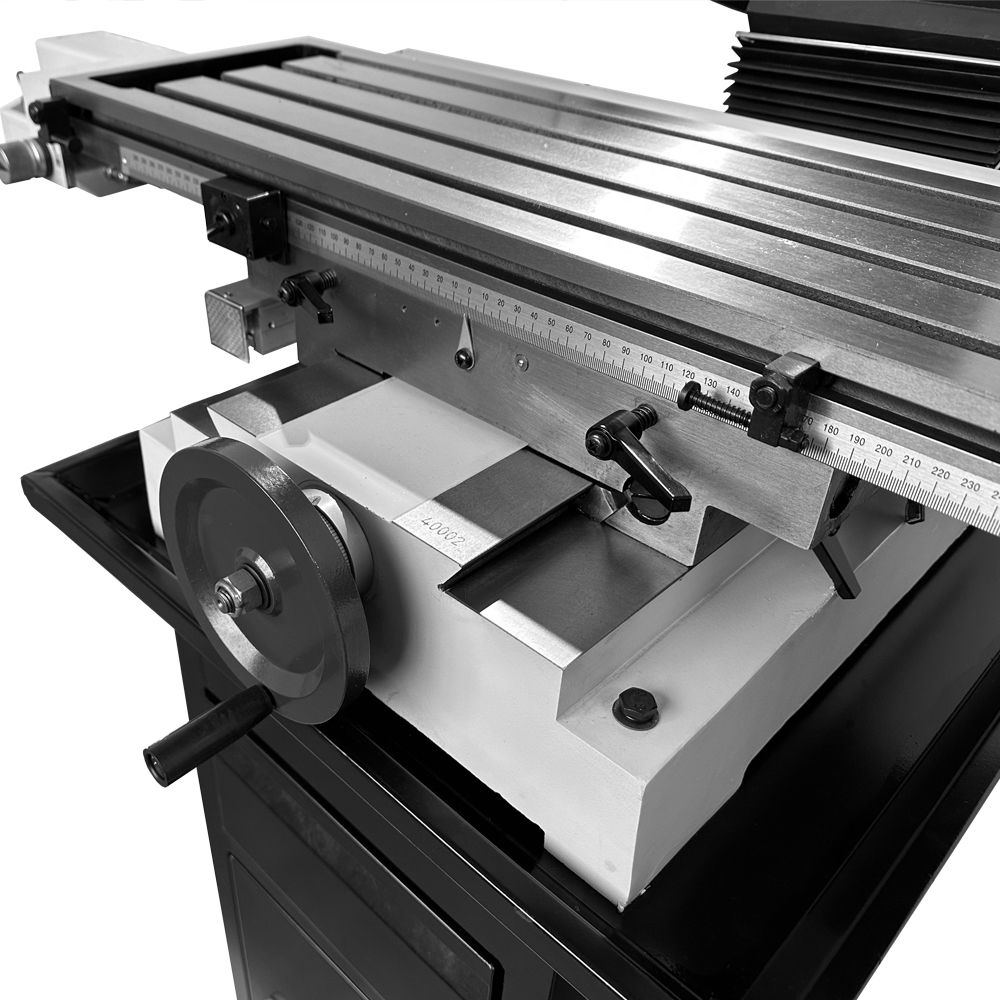

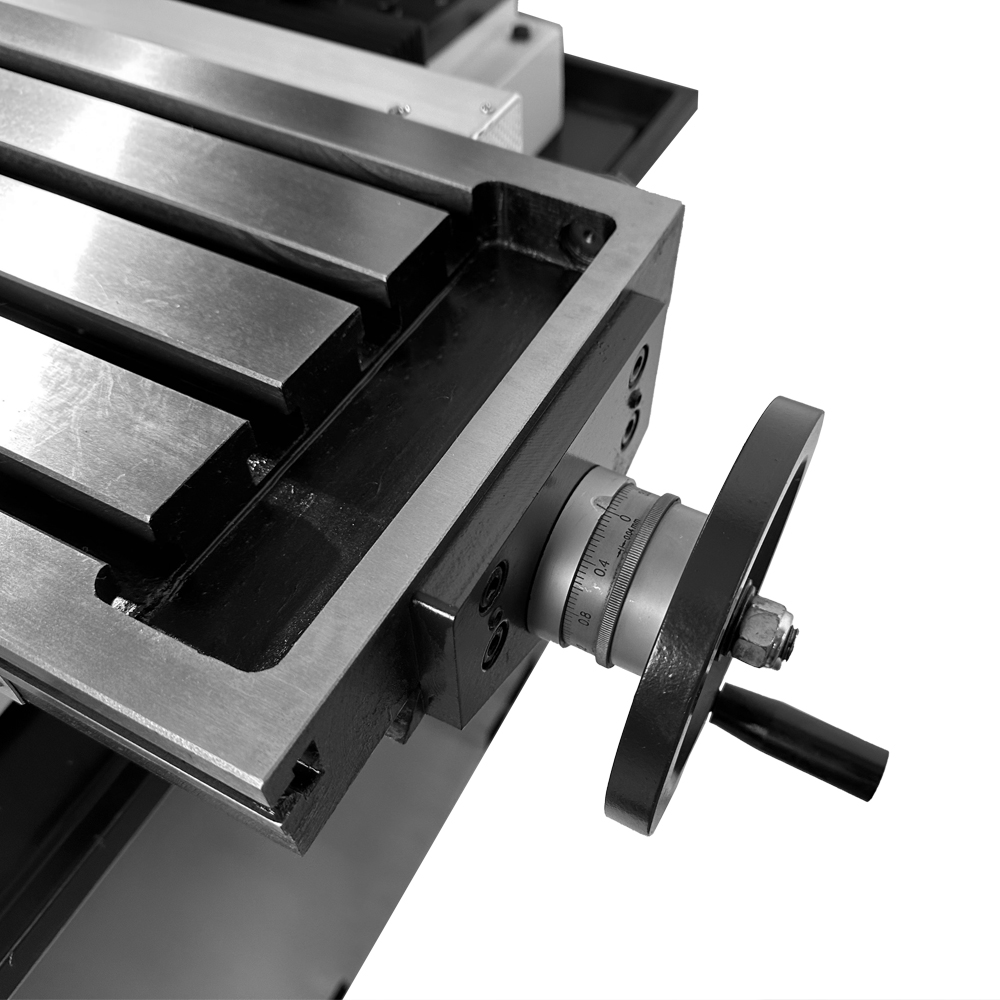

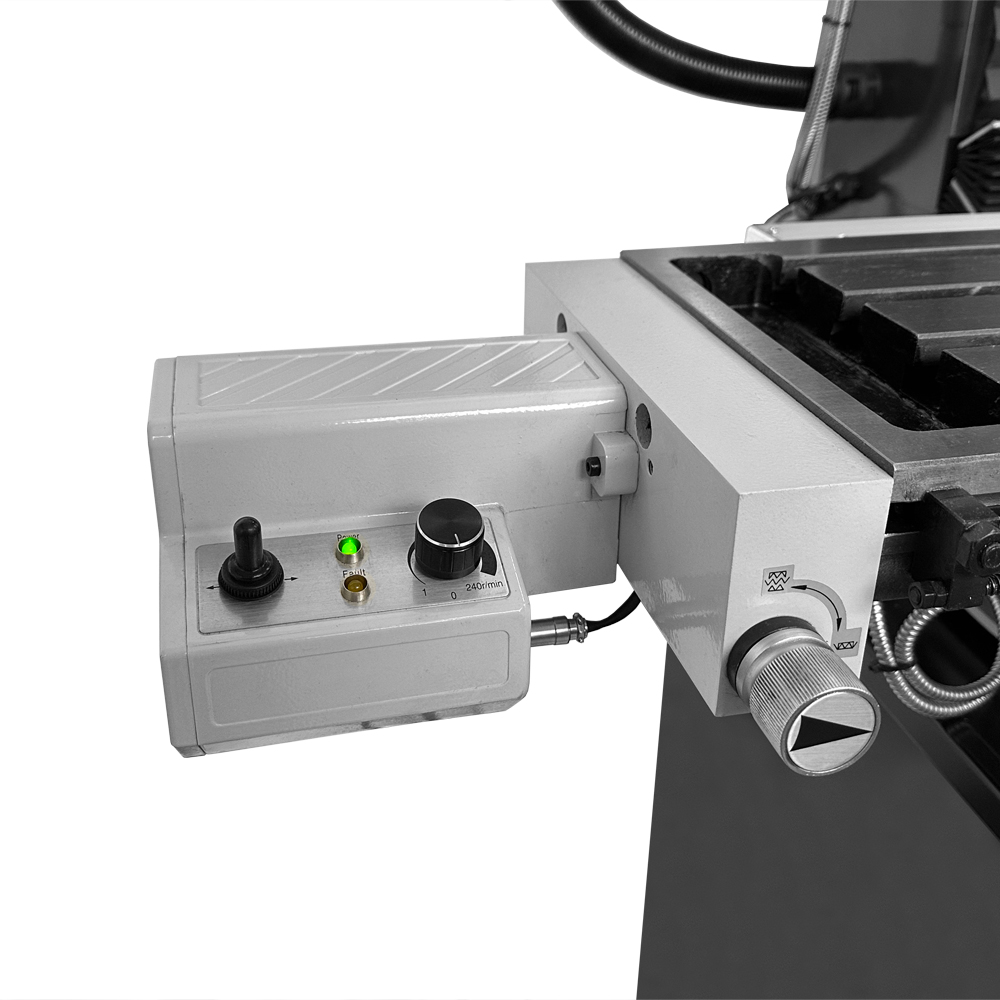

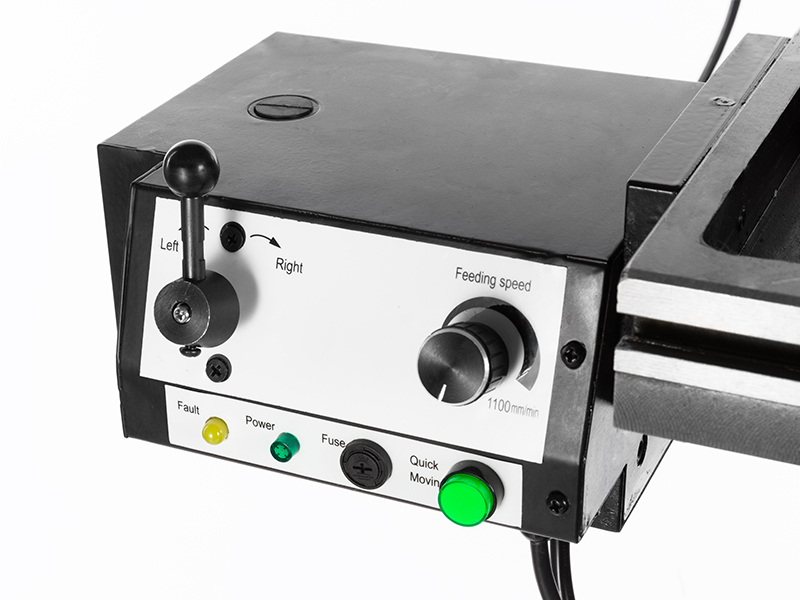

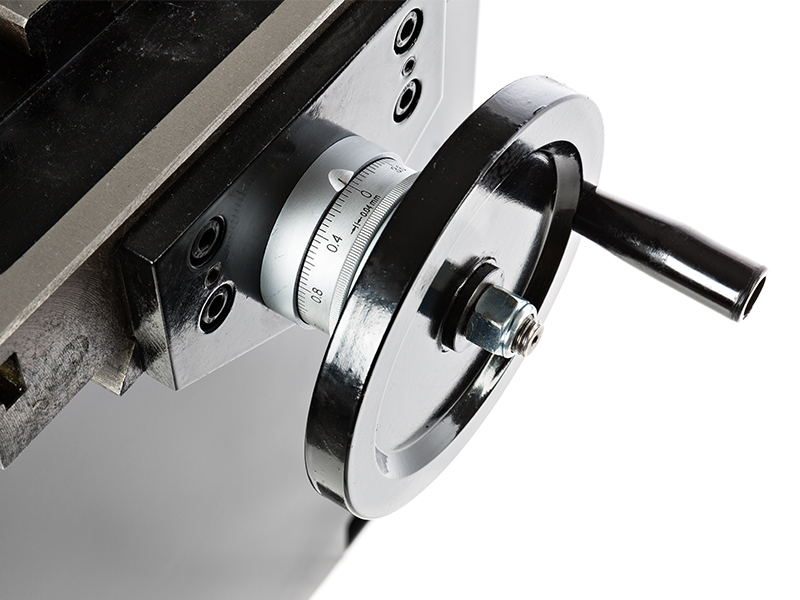

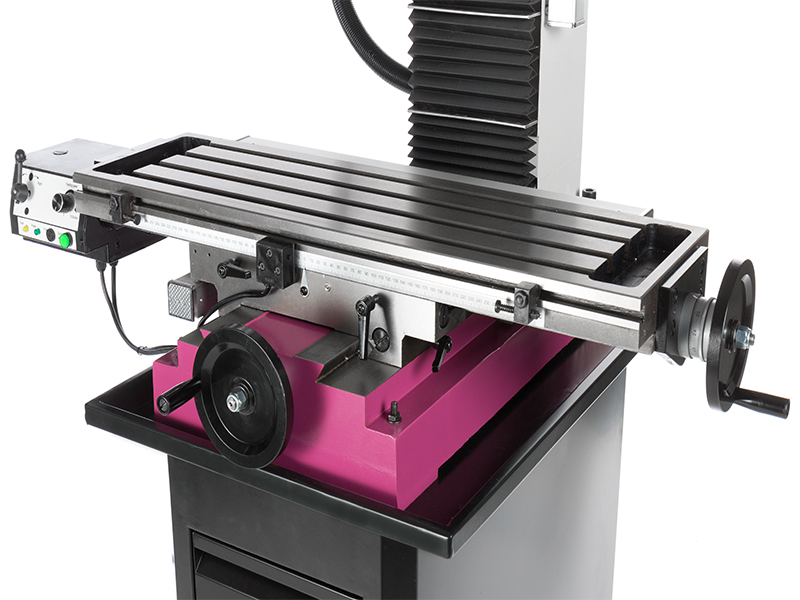

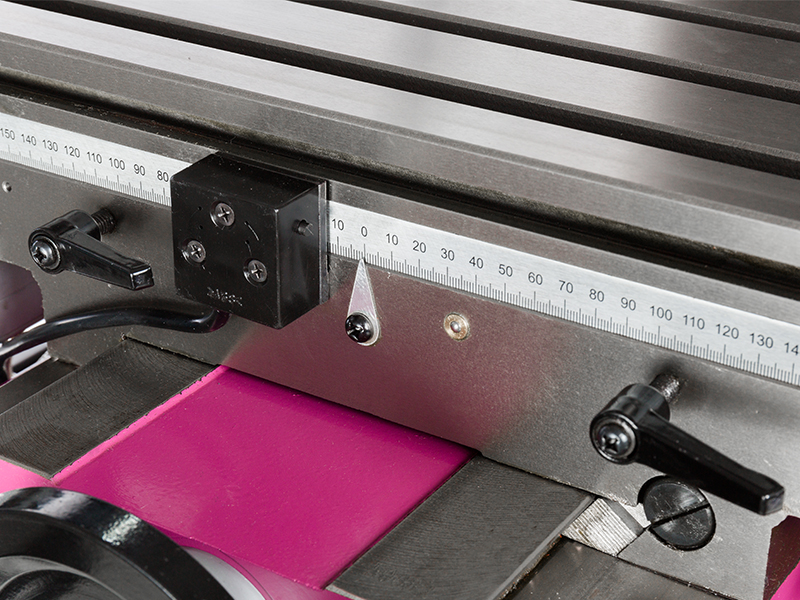

La fresatrice manuale SOGI S3-75D è provvista di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa/salita micrometrica del cannotto. La tavola portapezzo è motorizzata in direzione longitudinale così da ridurre i tempi della lavorazione.  Le guide di scorrimento a coda di rondine, così come la tavola portapezzo, sono rettificate e indurite: la presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.

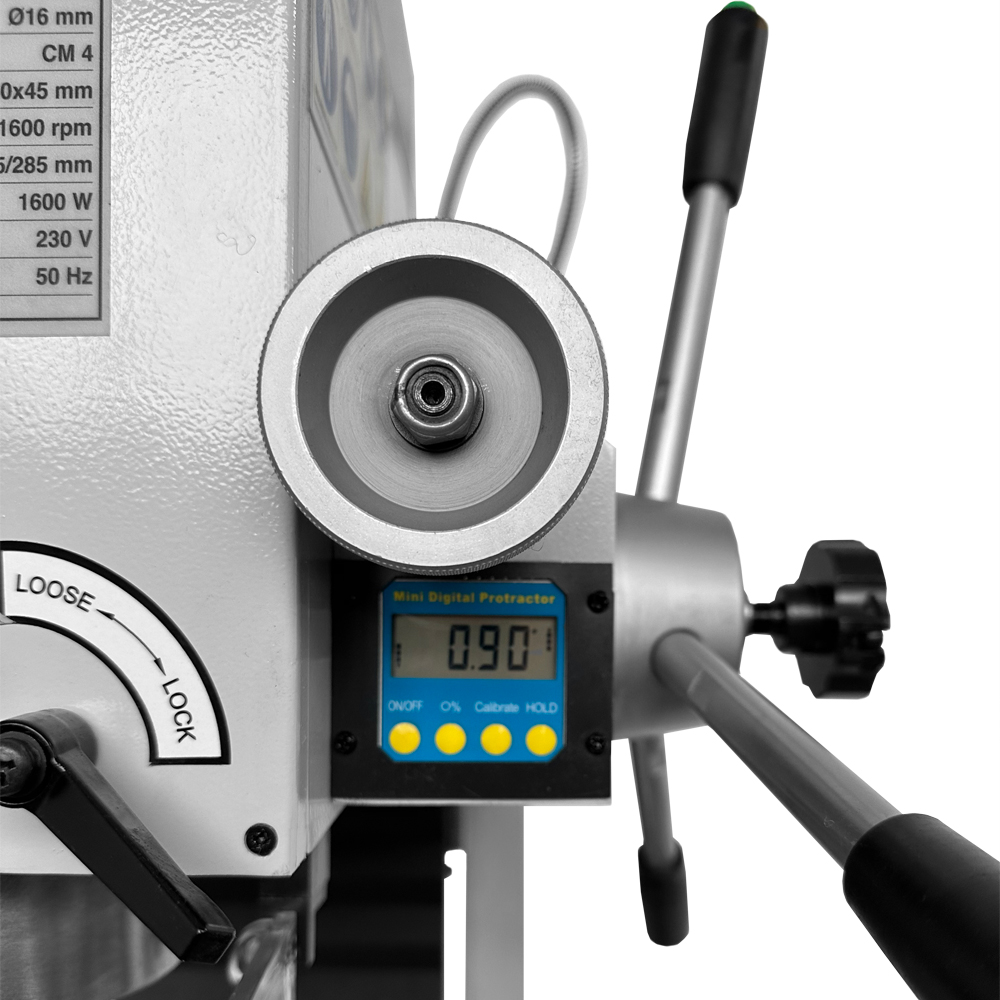

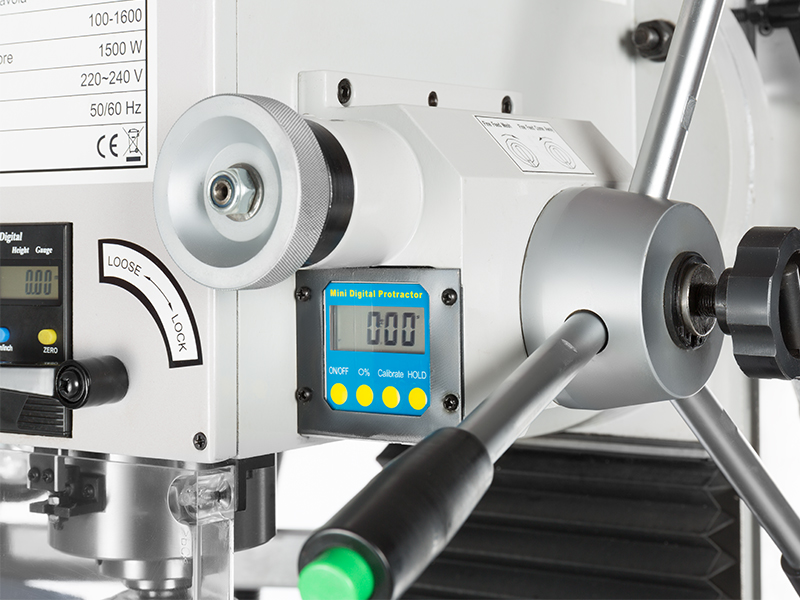

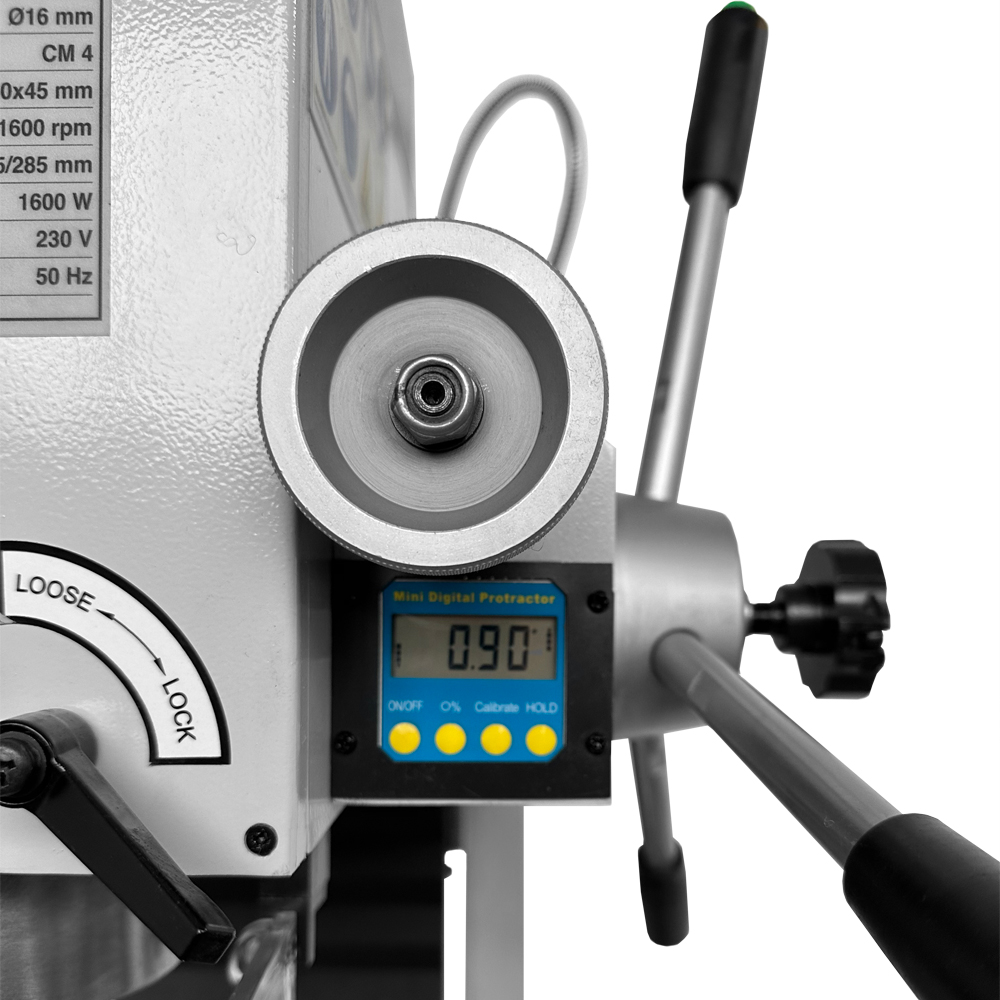

Una delle peculiarità della macchina consiste nella possibilità di invertire la rotazione del mandrino in maniera del tutto automatica durante le operazioni di maschiatura, semplicemente premendo uno dei pulsanti collocati all’estremità di ciascuna razza del volantino adibito allo spostamento del cannotto. Presenti inoltre tre display LCD, uno impiegato per la lettura del numero di giri del mandrino, l’altro per la lettura della corsa del cannotto ed un terzo per la lettura dell’angolo di inclinazione della testa, che può raggiungere valori di ± 45°.

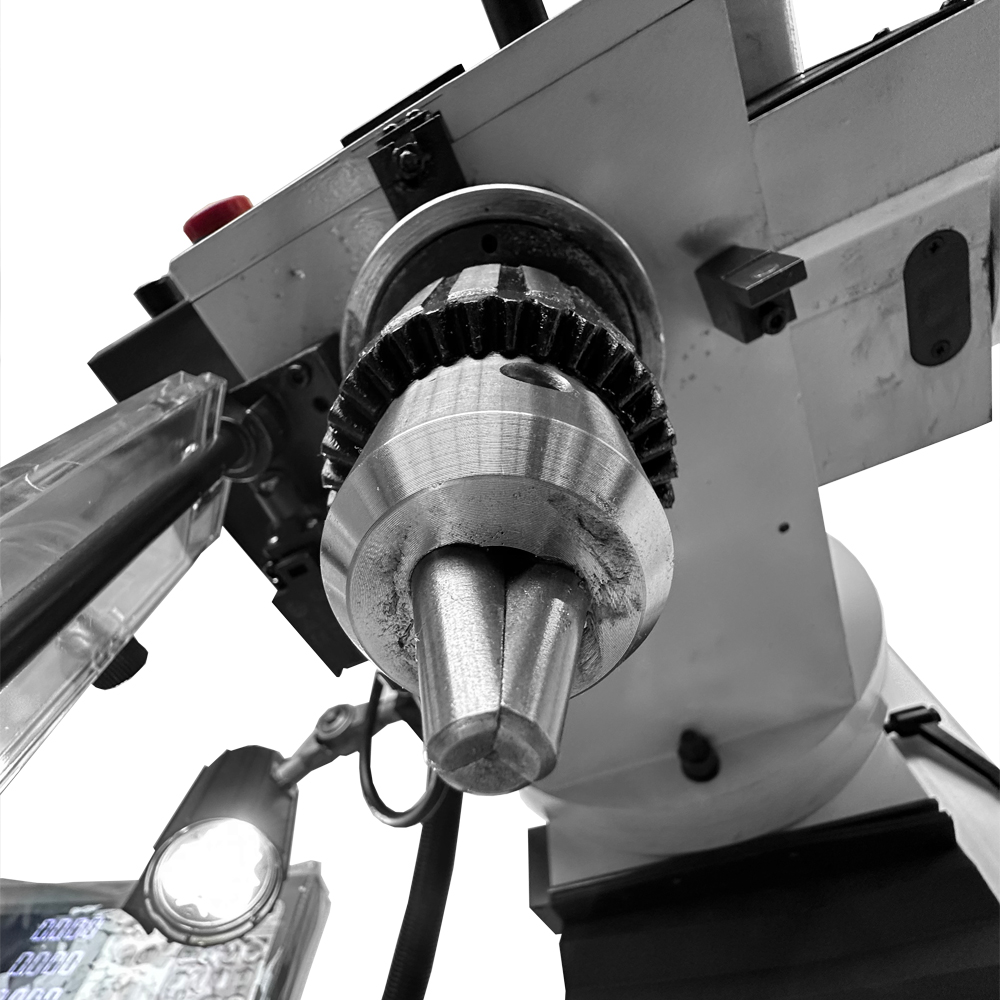

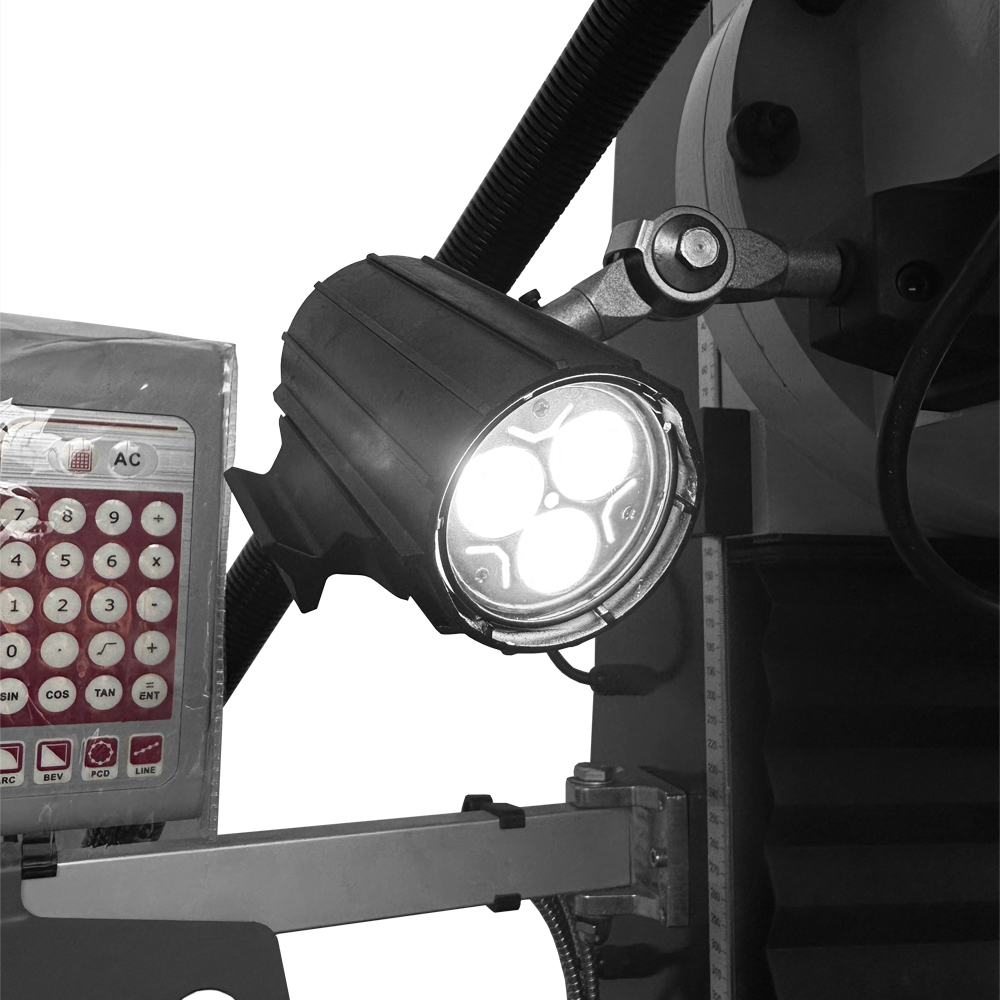

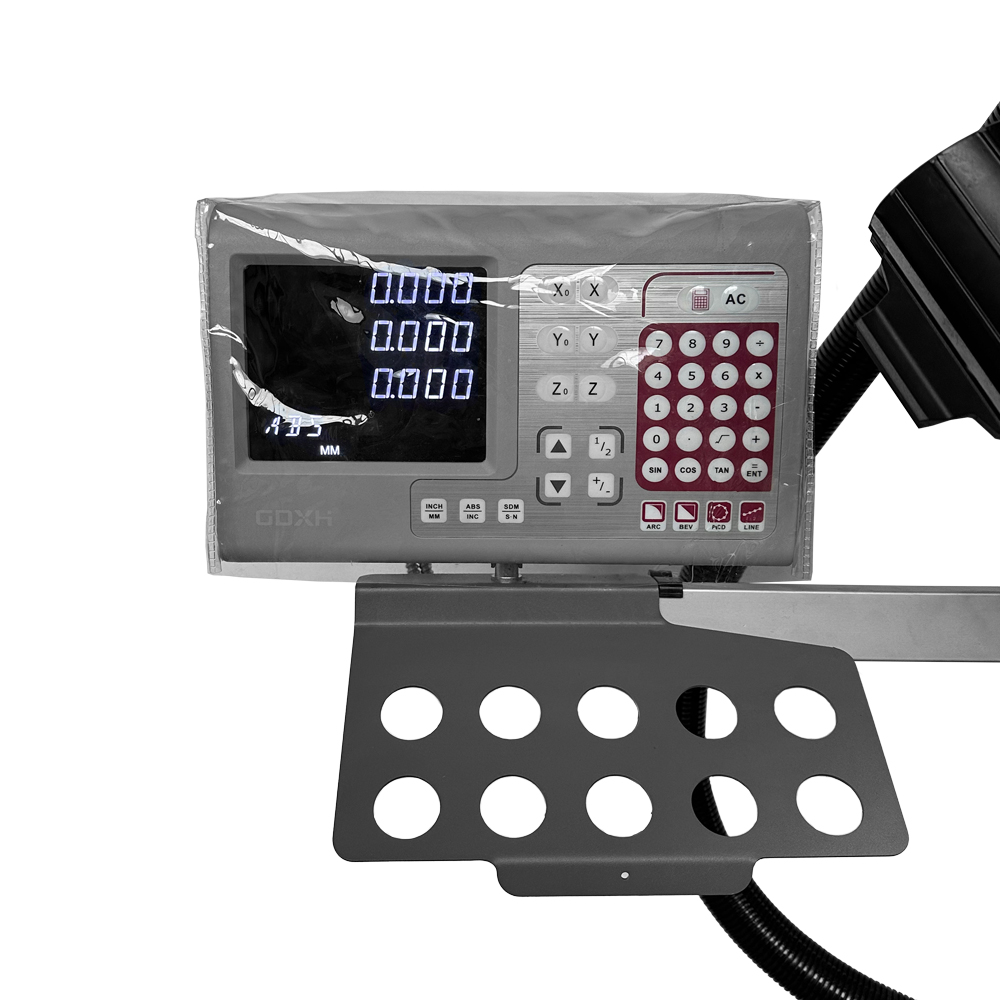

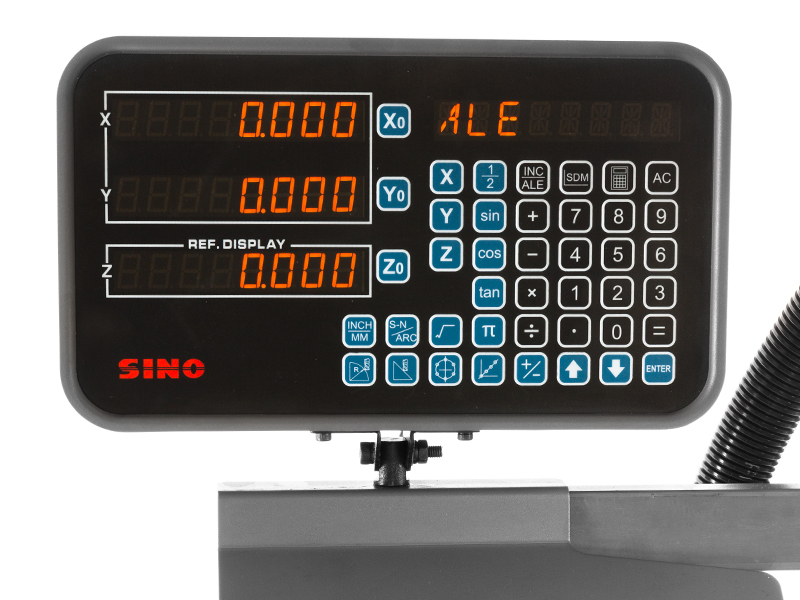

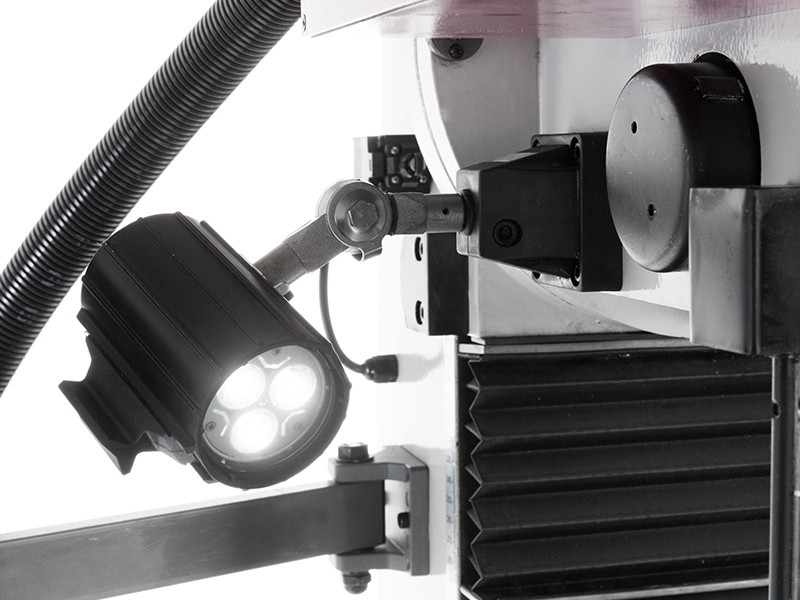

La fresa industriale SOGI S3-75D è realizzata nel rispetto degli standard vigenti in materia di sicurezza: il mandrino, infatti, è protetto da un’apposita protezione in policarbonato trasparente, la cui apertura è controllata da finecorsa di sicurezza. Il mandrino portautensile viene bloccato tramite apposito tirante protetto superiormente da una flangia avvitata al carter della testa. Nell’equipaggiamento di serie è incluso il visualizzatore di quote in grado di mostrare la posizione dell’utensile in 3 assi (X, Y e Z), una lampada LED ed un basamento in lamiera.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche della fresatrice SOGI S3-75D

  • Corsa tavola longitudinale (asse X): 400 mm
  • Corsa tavola trasversale (asse Y): 230 mm
  • Corsa testa (asse Z): 280 mm
  • Distanza min ÷ max naso mandrino - tavola: 130 ÷ 410 mm
  • Dimensioni tavola (L x P x H): 820 x 240 x 50 mm
  • N°/Larghezza/Interasse cava a T: 4/14 mm/55 mm
  • Portata tavola: 30 kg
  • Attacco cono: CM 4
  • Corsa cannotto: 90 mm
  • Velocità di rotazione min ÷ max: 50 ÷ 1600 giri/min
  • Numero di velocità di rotazione: Variatore
  • Distanza asse mandrino - montante: 270 mm
  • Potenza motore principale: 1.5 kW
  • Potenza motore asse Z: 60 W
  • Potenza motore avanzamento tavola: 35 W
  • Capacità di foratura max: Ø 30 mm
  • Capacità di maschiatura max: Ø 16 mm
  • Capacità di fresatura max (fresa a candela): Ø 40 mm
  • Capacità di fresatura max (fresa a inserto): Ø 55 mm

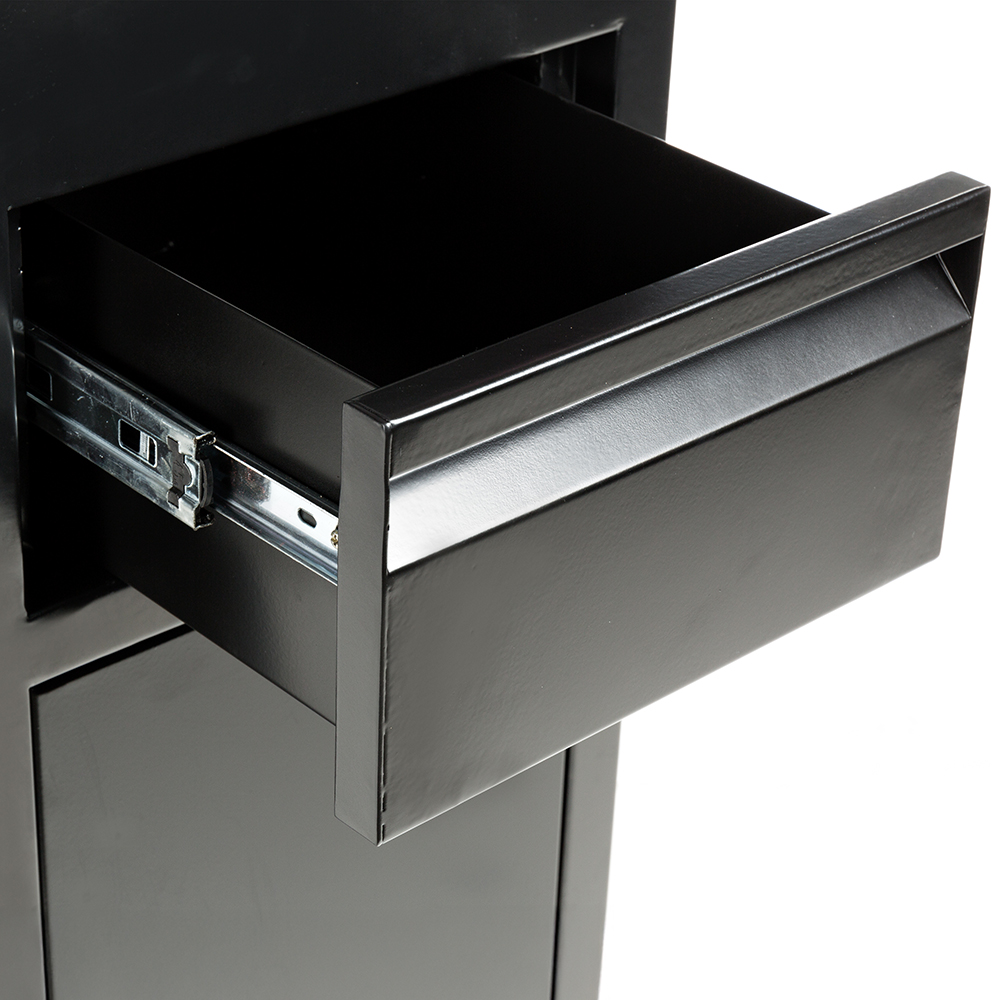

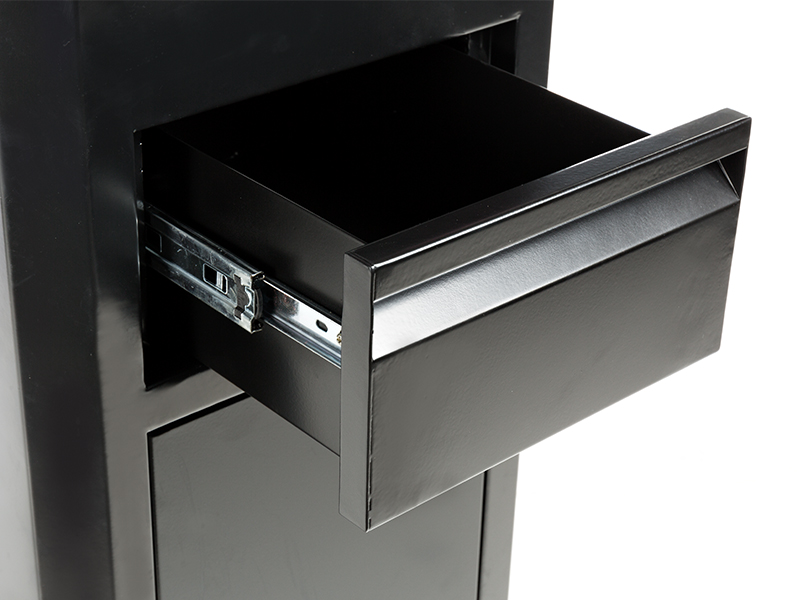

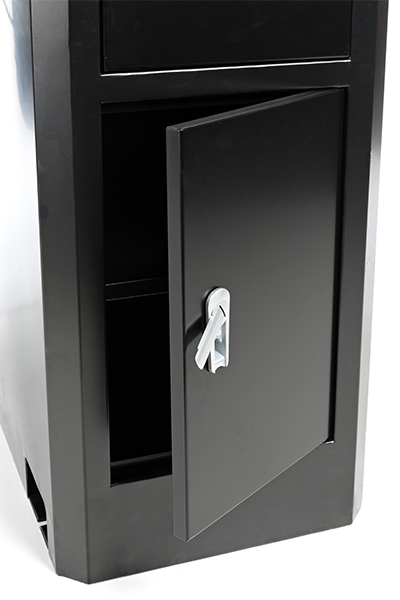

  • Dimensioni utili cassetto basamento (L x P x H): 200 x 350 x 130 mm

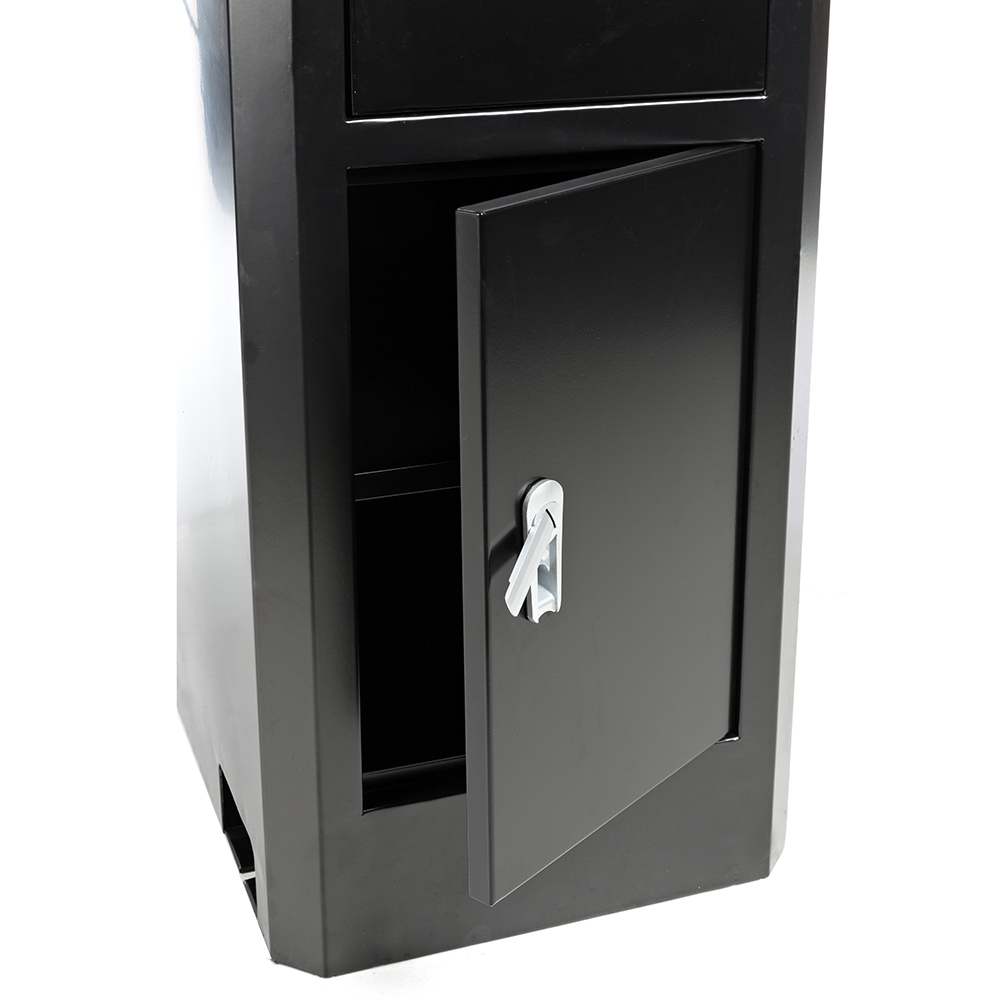

  • Dimensioni ripiano basamento: 400 x 400 mm
  • Potenza nominale macchina: 1.6 kW
  • Tensione/frequenza: 230 V/50 Hz
  • Peso netto approssimativo macchina + basamento: 295 kg
  • Dimensioni d'ingombro macchina + basamento (L x P x H): 1200 x 920 x 2000 mm

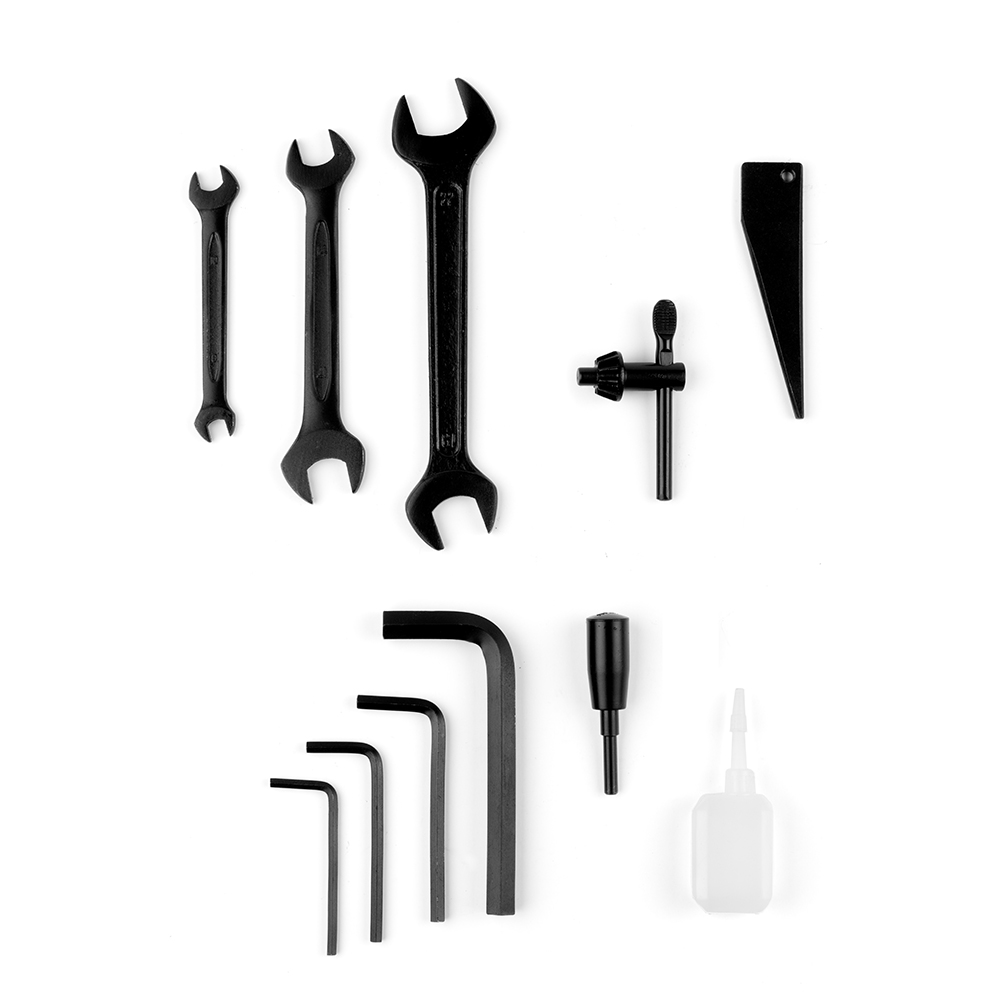

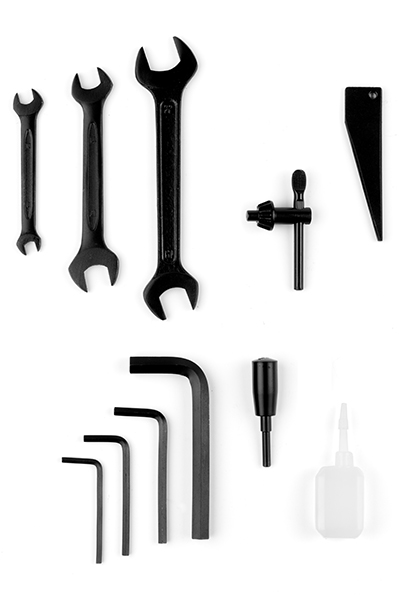

In dotazione

  • N° 1 Mandrino a cremagliera B18 1÷16
  • N° 1 Chiave per mandrino
  • N° 1 Set di chiavi aperte
  • N° 1 Set di brugole
  • N° 1 Estrattore cono morse
  • N° 1 Oliatore
  • N° 1 Perno per mandrino
  • N° 1 Lampada LED
  • N° 1 Basamento in lamiera
  • N° 1 Motorizzazione tavola
  • N° 1 Visualizzatore di quote in 3 assi
  • Garanzia 12/24 mesi
Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
